Измерители многофункциональные цифровые SIDERTOP, SIDERLAB, ГРСИ 39176-08
Номер госреестра:
39176-08
Наименование СИ:
Измерители многофункциональные цифровые
Обозначение типа:
SIDERTOP, SIDERLAB
Производитель:
Фирма "SIDERMES S.p.A.", Италия
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
12.11.2018
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 33501
об утверждении типа средств измерений
Лист № 1
Всего листов 5
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Измерители многофункциональные цифровые серий SIDERTOP, SIDERLAB
Назначение средства измерений
Измерители многофункциональные цифровые серий SIDERTOP, SIDERLAB (далее
по тексту – приборы) в комплекте с термоэлектрическими преобразователями, кислород-
ными зондами, зондами и кристаллизационными кокилями (стаканчиками) для термиче-
ского анализа, предназначены для измерений и регистрации температуры расплавленных
металлов и э.д.с., генерируемой датчиками активности кислорода кислородных зондов, по
которым расчетным путем определяются и индицируются на дисплее приборов: актив-
ность кислорода в
расплавленной стали, чугуне и др. металлах;
содержание углерода
в
стали и чугуне, углеродный эквивалент и некоторые другие параметры, связанные с тер-
мическим состоянием и химическим составом расплавленных металлов.
Описание средства измерений
Измерители многофункциональные цифровые серий SIDERTOP, SIDERLAB выпус-
каются в следующих модификациях: SIDERTOP, SIDERTOP-R, SIDERLAB-II, SIDER-
LAB-II-Т, SIDERLAB-II-Т/P.
Принцип действия приборов состоит в следующем:
Подаваемые на измерительный вход прибора первичные сигналы термо-э.д.с. от
термоэлектрических преобразователей и э.д.с. кислородных зондов трансформируются в
цифровую форму и при помощи микропроцессора пересчитываются в температуру и про-
чие рассчитываемые параметры и выводятся на соответствующие светодиодные дисплеи
приборов.
По измеренным значениям термо-э.д.с ванны и э.д.с., генерируемой зондами типов
TOX и CET-OX, приборы серии SIDERTOP расчетным путем определяют активность ки-
слорода в расплавленной стали, чугуне и др. металлах, по которой рассчитывается содер-
жание углерода и алюминия. При работе в комплекте с зондами типов INCARB, TECARB
и SUPERCARB S приборы серии SIDERTOP могут определять содержание углерода в
стали методом термического анализа, основанного на измерении температуры кристалли-
зующейся стали.
Приборы серии SIDERLAB в комплекте с зондом типа SUPERCARB T методом тер-
мического анализа определяют углеродный эквивалент, содержание углерода и кремния во
взятой пробе расплавленного чугуна, а при работе с зондом SUPERCARB К - позволя-ют
получить данные по взятой пробе чугуна для дальнейшего морфологического анализа.
Приборы серий SIDERTOP, SIDERLAB относятся к стационарным приборам и
предназначены для панельного монтажа (SIDERTOP, SIDERLAB-II, SIDERLAB-II-Т,
SIDERLAB-II-Т/P) или для установки на монтажной стойке или крепления в щите
(SIDERTOP-R).
Приборы выполнены в прочном металлическом корпусе, на лицевой панели которо-
го расположены в зависимости от модификации прибора 3 или 4 дисплея на светодиодах.
В приборах SIDERTOP и SIDERLAB-II-Т/P имеется встроенный принтер, который авто-
матически регистрирует измеренные и расчетные параметры, а также время и дату изме-
рения. На задней панели приборов находятся: сетевой разъем с предохранителем, разъемы
для подключения термоэлектрического преобразователя и других зондов, разъем для вы-
вода данных по интерфейсу RS-232C для работы со специальным программным обеспече-
нием, разъемы для подключения различных периферийных устройств и некоторые другие
разъемы, которые могут присутствовать в зависимости от комплектации прибора допол-
нительными платами (вывода данных в виде аналоговых выходных сигналов 4-20 мА,
цифровых сигналов PROFIBUS и др.). Рабочие параметры приборов можно изменять, ис-
Лист № 2
Всего листов 5
пользуя DIP-переключатели и меняя местоположение перемычек в соответствии с руково-
дством по эксплуатации. Все приборы оснащены
внутренними
последовательными уст-
ройствами самодиагностики.
Внутри корпуса приборов находятся следующие основные платы: процессорная пла-
та, плата питания, плата принтера (для SIDERTOP и SIDERLAB-II-Т/P).
Все модификации приборов имеют на лицевой панели светодиоды, последователь-
ное включение которых индицирует состояние проводимого измерения.

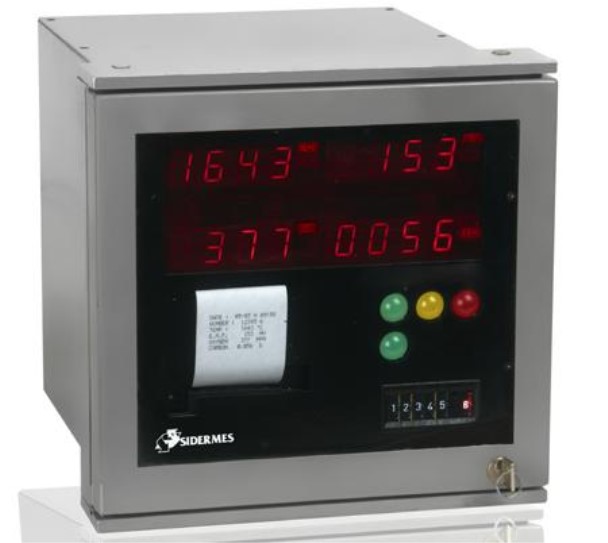

На рисунке 1 представлена фотография приборов:
Рис.1 – Прибор серии SIDERTOP/SIDERLAB
Программное обеспечение
Программное обеспечение приборов состоит из двух частей: встроенного и автоном-
ного ПО, и предназначено для обеспечения работы приборов в соответствии с их техниче-
скими и метрологическими характеристиками.
Метрологически значимыми являются только встроенное ПО, находящееся в микро-
процессоре, размещенном внутри корпуса прибора, и не доступное для внешней модифи-
кации. Автономное программное обеспечение
«SIDERNET», устанавливаемое
на
персо-
нальный компьютер пользователя прибора, позволяет загрузить все данные из прибора в
ПК и сформировать соответствующий отчет.
Метрологические характеристики приборов оценены с учетом влияния на них встро-
енного ПО.
Уровень защиты встроенной части ПО от непреднамеренных и преднамеренных из-
менений соответствует уровню «A» (по МИ 3286-2010), т.е. не требуется специальных
средств защиты, исключающих возможность несанкционированной модификации, обнов-
ления (загрузки), удаления и иных преднамеренных изменений метрологически значимой
встроенной части ПО средства измерений и измеренных данных, а уровень защиты авто-
номной части ПО соответствует уровню «С».
Идентификационные данные ПО представлены в таблице 1
Лист № 3
Всего листов 5
DISCO
031
по номеру версии
-
Таблица 1 - Идентификационные данные программного обеспечения
Наименова-
ние програм-
ммного обес-
печения
Идентифика-
ционное наиме-
нование про-
граммного обес-
печения
Номер версии
(идентифика-
ционный номер)
программного
обеспечения
(*)
Цифровой идентифи-
катор программного
обеспечения
Алгоритм
вычисления
цифрового
идентифика-
тора
программно-
го обеспече-
ния
ПО для при-
боров (встро-
енная часть):
для серии
SIDERLAB:
для серии
SIDERTOP
162, 177
ПО для при-
боров (авто-SIDERNET2.1по номеру версии-
номная часть)
(*)
– и более поздние версии
Метрологические и технические характеристики
Диапазоны измерений температуры
(в зависимости от серии приборов и типа НСХ), °С:
- для приборов серии SIDERTOP: ………..от 1100 до 1767 (S, R), от 1100 до 1800 (В); -
для приборов серии SIDERLAB:………...от 1000 до 1767 (S, R), от 1000 до 1800 (В),
…………………………………...от 1100 до 1370 (К)
Диапазон измерений ЭДС зондов TOX, CET-OX
(только для приборов серии SIDERTOP), мВ: …………………………………….-300 ÷ +300
Разрешающая способность, °С (мВ, ‰): …………………………..1 (0,1 если ‰ 0
2
<20)
Пределы допускаемой абсолютной
погрешности, °С (мВ): ……………………………………± (0,1 % (от изм.вел.)+ ед.мл.разр.)
Расчетные параметры, индицируемые на дисплее приборов (в зависимости от серии):
- для приборов серии SIDERTOP: содержание кислорода (в диапазоне 1÷1999 ‰),
содержание углерода (в диапазоне 0,01÷2,00%), содержание эквивалента углерода
(в диапазоне 0,01÷2,00%), содержание алюминия (в диапазоне 0,001÷0,199%);
- для приборов серии SIDERLAB: содержание эквивалента углерода (в диапазоне
3,50÷4,90%), содержание углерода (в диапазоне 2,10÷4,20%), содержание кремния
(в диапазоне 0,30÷3,10%).
Точность определения расчетных параметров (с зондами SUPERCARB S/T/K), %:
- для приборов серии SIDERTOP:
- содержание углерода:………………………………………………………......± 0,01
- для приборов серии SIDERLAB:
-содержание эквивалента углерода: …………………………………………...± 0,01; -
содержание углерода: …………………………………………………………± 0,02; -
содержание кремния: ……………………………………………………….…± 0,05
Напряжение питания, В: ………………………………………………………..220±10 %
Габаритные размеры, мм:
- для приборов серии SIDERTOP: ………………………370×300×290, 285×483×130;
- для приборов серии SIDERLAB:……………………………………… 300×290×270
Масса, кг: ………………………………………………………………………………14,5
Лист № 4
Всего листов 5
Рабочие условия эксплуатации:
- температура окружающей среды, °С: ……………………….……………..от 5 до 40; -
относительная влажность, %: ……………………………………….……..от 30 до 80
Степень защиты от влаги и пыли: …………………………………………….IP30, IP53.
Знак утверждения типа
Знак утверждения типа наносится на титульный лист руководства по эксплуатации
типографским способом и на табличку (наклейку), прикрепленную к корпусу прибора.
Комплектность средства измерений
В комплект поставки приборов входят:
- измеритель многофункциональный цифровой – 1 шт. (серия и модель в соответст-
вии с заказом);
- руководство по эксплуатации (на русском языке) – 1 экз.;
- методика поверки – 1 экз.
По дополнительному заказу:
- для приборов серии SIDERTOP: зонды типов SUPERTEMP, CET, TOX, CET-Ox,
INCARB, TECARB, SUPERCARB S;
- для приборов серии SIDERLAB: зонды типов SUPERCARB T, SUPERCARB K;
- тестирующий прибор SIDERTEST;
- программное обеспечение (на компакт-диске);
- руководство по эксплуатации программного обеспечения (на русском языке).
Примечание: допускается другая комплектность по согласованию с заказчиком.
Поверка
осуществляется по документу МП 39176-08 «Измерители многофункциональные цифро-
вые серий SIDERTOP, SIDERLAB. Методика поверки», утвержденному ГЦИ СИ ФГУП
«ВНИИМС», октябрь 2008 г.
Основные средства поверки:
- компаратор напряжений Р3003, кл.0,0005;
- термометр электронный лабораторный «ЛТ-300», диапазон измеряемых температур -
50…+300 °C, погрешность
±
0,05 °C (в диапазоне -50…+199,99 °C).
Сведения о методиках (методах) измерений
приведены в соответствующем разделе Руководства по эксплуатации на приборы.
Нормативные и технические документы, устанавливающие требования к измерите-
лям многофункциональным цифровым серий SIDERTOP, SIDERLAB
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Об-
щие технические условия.
ГОСТ Р 8.558-2001. ГСИ. Термопары. Номинальные статические характеристики преобра-
зования.
Международный стандарт МЭК 60584-1. Термопары. Часть 1. Градуировочные таблицы.
Техническая документация фирмы-изготовителя
ГОСТ 8.558-2009ГСИ. Государственная поверочная схема для средств измерений
температуры.
Рекомендации по областям применения в сфере государственного регулирования
обеспечения единства измерений
Осуществление производственного контроля за соблюдением установленных
законодательством Российской Федерации требований промышленной безопасности к
Лист № 5
Всего листов 5
эксплуатации опасного производственного объекта; выполнение работ по оценке
соответствия промышленной продукции и продукции других видов, а также иных
объектов установленным законодательством Российской Федерации обязательным
требованиям.
Изготовитель
фирма SIDERMES S.p.A. (Италия)
Адрес: Via Mantova, 10, 20053 MUGGIO (Milano), Italy
Тел./факс: +39 039 27111.1 / +39 039 27111.289
E-mail:
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научно-
исследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д.46
Тел./факс: (495)437-55-77 / 437-56-66;
E-mail:
,
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений
в целях утверждения типа № 30004-13 от 26.07.2013 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииФ.В. Булыгин
М.п.«_____» ____________ 2013 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 31354-06 | Измерители крутящего момента бесконтактные | БИКМ М-106 | ООО Финансово-промышленная компания "Космос-Нефть-Газ", г.Воронеж | 1 год | Перейти |
| 75374-19 | Измерители длины кабельных изделий | ИДКИ-1 | ООО "Кабельный завод "АЛЮР", г.Великие Луки | 1 год | Перейти |
| 9610-86 | Вольтметры цифровые широкополосные | ВК3-61 | ПО им.В.И.Ленина, Беларусь, г.Минск | 1 год | Перейти |
| 11895-89 | Яркомеры телевизионные цифровые | ЯТЦ-4 | НИ телевизионный институт, г.Москва | 1 год | Перейти |
| 11475-88 | Измерители коэффициента ошибок | ИКО2-1 | Приборостроительный завод, г.Махачкала | 2 года | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
