Номер госреестра:
39153-19
Наименование СИ:
Манометры показывающие
Обозначение типа:
ДМ
Производитель:
Фирма "Ningbo Yafu instruments manufacturing Сo., LTD.", Китай
Межповерочный интервал:
2 года
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
30.01.2024
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 72694
об утверждении типа средств измерений
Лист № 1
Всего листов 5
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Манометры показывающие ДМ
Назначение средства измерений
Манометры показывающие ДМ (далее по тексту – манометры) предназначены для
измерений избыточного давления жидкостей и газов.
Описание средства измерений
Принцип действия манометров основан на использовании зависимости между
измеряемым давлением и упругой деформацией чувствительного элемента.
Основным узлом измерительной системы манометров является трубчатая пружина. При
возрастании давления пружина разгибается, и перемещение её свободного конца с помощью
передаточного механизма преобразуется во вращение показывающей стрелки относительно
шкалы циферблата манометра.
Манометры могут изготавливаться в виброзащищенном исполнении, при этом
внутренний объем корпуса заполняется демпфирующей жидкостью, например, глицерином или
силиконовым маслом. Манометры, предназначенные для измерений давления кислорода,
имеют на циферблате маркировку О
2
, для измерений давления ацетилена – маркировку С
2
Н
2
,
для других газов (в том числе пропана) – маркировку ГАЗ. Манометры изготавливаются с
соединительным штуцером с различной резьбой подключения: M12×1,5; G1/4; G1/8; NPT 1/4’’.
Манометры выпускаются под торговой маркой YAFU.
Внешний вид манометров приведен на рисунке 1.
Пломбирование манометров не предусмотрено.

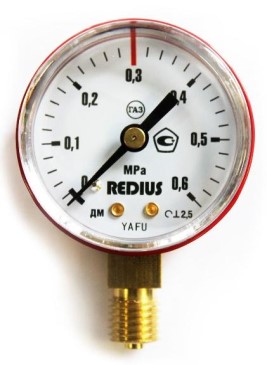

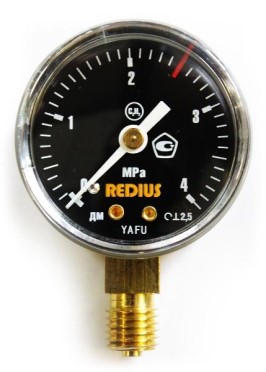

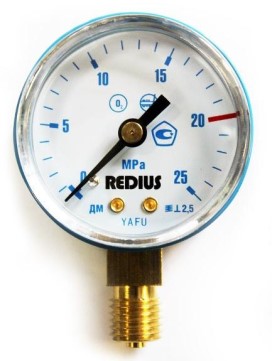

Рисунок 1 – Внешний вид манометров
Программное обеспечение
отсутствует.
Метрологические и технические характеристики
Основные метрологические и технические характеристики манометров приведены в
таблицах 1 и 2.
Лист № 2
Всего листов 5
пропан
от 0 до 0,6
от 0 до 25
от 0 до 315
от 0 до 400
75
66
100
ацетиленкислород
Таблица 1 – Основные метрологические характеристики манометров
Значение характеристики в зависимости от рабочей среды
Наименование характеристикигаз (кроме кислорода,
пропана и ацетилена)
Диапазоныизмеренийизбыточного
давления:
- МПаот 0 до 0,4от 0 до 0,1от 0 до 0,1
от 0 до 4 от 0 до 0,25 от 0 до 0,25
от 0 до 0,4 от 0 до 0,4
от 0 до 0,6 от 0 до 0,6
от 0 до 1,0 от 0 до 1,0
от 0 до 1,6 от 0 до 1,6
от 0 до 2,5 от 0 до 2,5
от 0 до 10 от 0 до 10
от 0 до 16 от 0 до 16
от 0 до 25 от 0 до 25
от 0 до 40
- бар-
от 0 до 4-
от 0 до 6
от 0 до 10
от 0 до 25
от 0 до 160
от 0 до 250
от 0 до 315
от 0 до 400
Максимальноедопускаемое
испытательное давление, % от верхнего
значения диапазона измерений, не более:
- постоянное нагрузка;
- переменное нагрузка;
- краткосрочная нагрузка в течение не
более 6 минут
Класс точности по ГОСТ 2405-88
Вариация показаний, %
2,5
2,5
Лист № 3
Всего листов 5
кислород
пропан
±
0,06
Окончание таблицы 1
Значение характеристики в зависимости от рабочей среды
Наименование характеристики
ацетилен
газ (кроме кислорода,
пропана и ацетилена)
Пределы дополнительной приведенной
(к диапазону измерений) погрешности
измеренийизбыточногодавления,
вызванной отклонением температуры
окружающей средыот нормального
значения, в диапазоне рабочих
температур на каждый 1
°
С, %
Значение характеристики
50; 63
28; 30
от 75 до 150
от +18 до +28
Таблица 2 – Основные технические характеристики манометров
Наименование характеристики
Габаритные размеры, мм, не более
- диаметр корпуса
- ширина корпуса
Масса, г
Нормальные условия измерений:
- температура окружающей среды,
°
С
Рабочие условия измерений:
- температура окружающей среды,
°
С
- атмосферное давление, кПа
- относительная влажность, %, не более
Средний срок службы, лет
Средняя наработка на отказ, ч
от -50 до +60
от 84 до 106,7
80
10
100 000
Лист № 4
Всего листов 5
Знак утверждения типа
наносится типографским способом на титульный лист паспорта (в правом верхнем углу) и
фотохимическим или иным методом на циферблат манометров.
Комплектность средства измерений
Комплектность манометров приведена в таблице 3.
Таблица 3 – Комплектность манометров
Наименование
Манометр показывающий ДМ
Паспорт
Количество
1 шт.
1 экз.
Поверка
осуществляетсяподокументуМИ 2124-90«Манометры,вакуумметры,напоромеры,
мановакуумметры, тягомеры и тягонапоромеры показывающие и самопишущие. Методика
поверки».
Основные средства поверки:
-манометргрузопоршневойМП(регистрационныйномервФедеральном
информационном фонде 52189-16);
- преобразователь давления ПДЭ-020И (регистрационный номер в Федеральном
информационном фонде 58668-14).
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в свидетельство о поверке, и (или) в паспорт.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к манометрам
показывающим ДМ
ГОСТ 2405-88 Манометры, вакуумметры, мановакуумметры, напоромеры, тягомеры и
тягонапоромеры. Общие технические условия
МИ 2124-90 Манометры, вакуумметры, напоромеры, мановакуумметры, тягомеры и
тягонапоромеры показывающие и самопишущие. Методика поверки
Техническая документация изготовителя
Изготовитель
«Ningbo Yafu instruments manufacturing Сo., LTD», Китай
Адрес: NO.1, Jinshajiang road, Beilun district, Ningbo city, Zhejiang province, China
Телефон: 0574-86881306
Факс: 0574-86882315
Заявитель
Общество с ограниченной ответственностью «Редиус 168»
(
ООО «Редиус 168»)
Юридический адрес: 197342, г. Санкт-Петербург, ул. Белоостровская, дом 17, литер Е
ИНН 7814581364
Телефон: +7 (812) 325-58-88
E-mail: redius.spb.ru
Лист № 5
Всего листов 5
Испытательный центр
Общество с ограниченной ответственностью «Испытательный центр разработок в
области метрологии»
Адрес: 117546, г. Москва, Харьковский проезд, д.2, этаж 2, пом. I, ком. 35,36
Телефон: +7 (495) 278-02-48
E-mail:
Аттестат аккредитации ООО «ИЦРМ» по проведению испытаний средств измерений в
целях утверждения типа № RA.RU.311390 от 18.11.2015 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииА.В. Кулешов
М.п.« ___ » _______________ 2019 г.
