Номер госреестра:
39085-13
Наименование СИ:
Сигнализаторы горючих газов
Обозначение типа:
Beagle RGD
Производитель:
Фирма "Seitron S.R.L.", Италия
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
20.11.2018
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 53140
об утверждении типа средств измерений
Лист № 1
Всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Сигнализаторы горючих газов Beagle RGD
Назначение средства измерений
Сигнализаторы горючих газов Beagle RGD предназначены для измерения и сигнали-
зации о превышении установленного значения довзрывоопасной концентрации метана или
изобутана в воздухе.
Описание средства измерений
Сигнализаторы горючих газов Beagle RGD (в дальнейшем - сигнализаторы) пред-
ставляют собой стационарные автоматические одноканальные приборы непрерывного дей-
ствия.
Принцип действия сигнализаторов – полупроводниковый, основанный на изменении
проводимости полупроводникового чувствительного элемента из диоксида олова под воз-
действием на него определяемого компонента.
Способ отбора пробы – диффузионный.
Конструктивно сигнализаторы выполнены одноблочными.
Сигнализаторы выпускаются в 2 исполнениях, отличающихся определяемым компо-
нентом:
- RGD ME5 MP1 – на природный газ с градуировкой по метану;
- RGD GP5 MP1 – на сжиженный газ (пропан-бутановая смесь) с градуировкой по
изобутану.
Корпуса сигнализатора пластмассовый.
На лицевой панели сигнализатора располагаются кнопка, служащая для проверки ра-
ботоспособности сенсора и всего сигнализатора в целом, и светодиоды, сигнализирующие о
наличии питания, превышении порога срабатывания и отказах сенсора.
Сигнализатор обеспечивает световую и звуковую сигнализацию, а также
замыкание
контактов реле
при превышении установленного
значения
довзрывоопасной концентрации
определяемого компонента в воздухе (сигнализатор имеет 2 релейных выхода).
Степень защиты корпуса сигнализаторов от доступа к опасным частям и от попадания
внешних твердых предметов и воды IP 42 по ГОСТ 14254-96.

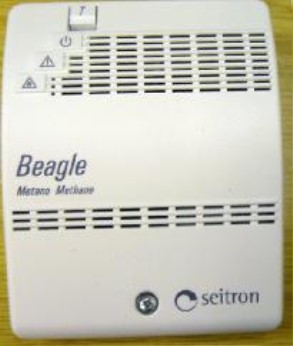

Внешний вид сигнализатора приведен на рисунке 1.
Рисунок 1 – Внешний вид сигнализатора горючих газов Beagle RGD
Лист № 2
Всего листов 4
Программное обеспечение
Сигнализаторы имеют встроенное программное обеспечение, разработанное заводом
– изготовителем специально для решения задач измерения и сигнализации о превышении
установленного значения довзрывоопасной концентрации метана или изобутана в воздухе.
Программное обеспечение выполняет следующие функции:
- прием и обработку измерительной информации;
- формирование дискретных выходных сигналов (срабатывание световой и звуковой
сигнализации);
- формирования управляющего воздействия для включения (отключения) исполни-
тельных устройств посредством замыкания (размыкания) контактов реле;
- диагностика состояния аппаратной части.
Номер версии программного обеспечения указан на наклейке на микропроцессоре.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1
Наименование про-
граммного обеспе-
чения
Идентификационное
наименование про-
граммного обеспе-
чения
Номер
версии
про-
граммно-
го обес-
печения
Цифровой иденти-
фикатор
программного обес-
печения
(контрольная сумма
исполняемого кода)
Алгоритм
вычисления
программ-
ного обес-
печения
“RGD”“Y11RDMBM1”211306C88 недоступен, вследст--
вие защиты встроен-
ного ПО от чтения и
записи
Примечание - номер версии ПО должен быть не ниже указанного в таблице.
Влияние встроенного программного обеспечения сигнализаторов учтено при нормиро-
вании метрологических характеристик. Уровень защиты встроенного программного обеспе-
чения сигнализаторов от преднамеренных или непреднамеренных изменений - "А" по
МИ 3286-2010.
Метрологические и технические характеристики
1) Пороги срабатывания сигнализатора приведены в таблице 2.
Таблица 2
Исполнение
Определяемый ком-
понент
Порог срабатывания сигнализации
Довзрывоопасная кон- Объемная доля опре-
центрация, % НКПРделяемого
компонента, %
RGD ME5 MP1 Метан (CH
4
) 20 0,88
RGD GP5 MP1 Изобутан (i-C
4
H
10
) 20 0,26
Примечание - пересчет объемной доли определяемого компонента, %, в единицы довзрыво-
опасной концентрации, % НКПР проведен с использованием значений, указанных в
ГОСТ Р 51330.19-99.
2) Пределы допускаемой абсолютной погрешности сигнализатора, % НКПР± 8
3) Время срабатывания сигнализации, с, не более, 15 4)
Задержка срабатывания реле, с, не более 50 5)
Задержка срабатывания звуковой сигнализации, с, не более 5 6) Время
прогрева сигнализатора, с, не более 30
Лист № 3
Всего листов 4
230
-
34,5
7) Электропитание сигнализатора осуществляется током напряжением, В
+
23,0
частотой, Гц 50
±
1
8) Потребляемая электрическая мощность, В·А, не более 1,5
9) Габаритные размеры, не более, мм
- высота85
- длина 107
- ширина38
10) Масса, не более, кг 0,26
11) Средний срок службы чувствительного элемента, лет 5 12)
Средняя наработка на отказ, ч 43 800
Условия эксплуатации сигнализаторов:
Диапазон температуры окружающей среды, °Сот 0 до 40
Диапазон относительной влажности окружающей среды при температуре
25 °С без конденсации влаги, % от 20 до 80
Диапазон атмосферного давления, кПа от 84 до 106,7
Знак утверждения типа
Знак утверждения типа наносится на специальную табличку на лицевой панели сигна-
лизатора методом наклейки, на титульный лист руководства по эксплуатации типографским
способом.
Комплектность средства измерений
Комплект поставки сигнализатора приведен в таблице 3.
Таблица 3
Наименование
Сигнализатор горючих газов Beagle RGD
Количество
1
Электромагнитный клапан
По заказу
Примечание
Исполнение определя-
ется при заказе
Нормально открытый
или нормально закры-
тый
Руководство по эксплуатации
Методика поверки МП-242-1594-2013
1
1
Поверка
осуществляется по документу МП-242-1594-2013 «Сигнализаторы горючих газов Beagle
RGD. Методика поверки», утвержденному ГЦИ СИ ФГУП “ВНИИМ им. Д.И. Менделеева”
“12” июля 2013 г.
Основные средства поверки:
- поверочный нулевой газ (ПНГ) – воздух марки Б по ТУ 6-21-5-82 в баллонах под
давлением;
- стандартные образцы состава газовые смеси метан - воздух (ГСО 3905-87) по ТУ 6-
16-2956-92 в баллонах под давлением.
- рабочий эталон 1-го разряда - генератор газовых смесей ГГС ШДЕК.418313.900 ТУ,
исполнений ГГС-Р или ГГС-К в комплекте с ГС состава изобутан – воздух (ГСО 5905-91) в
баллоне под давлением по ТУ 6-16-2956-92.
Лист № 4
Всего листов 4
Сведения о методиках (методах) измерений
приведены в документе «Сигнализатор горючих газов Beagle RGD. Руководство по эксплуа-
тации».
Нормативные и технические документы, устанавливающие требования к сигнализато-
рам горючих газов Beagle RGD
1 ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процес-
сов. Общие технические условия.
3 ГОСТ Р 52350.29.1-2010 (МЭК 60079-29-1:2007) Взрывоопасные среды. Часть 29-1.
Газоанализаторы. Общие технические требования и методы испытаний газоанализаторов го-
рючих газов.
4 ГОСТ 8.578-2008 ГСИ. Государственная поверочная схема для средств измерений
содержания компонентов в газовых средах.
5 Техническая документация фирмы "Seitron s.r.l.", Италия.
Рекомендации по областям применения в сфере государственного регулирования обес-
печения единства измерений
при выполнении работ по осуществлению производственного контроля за соблюдением ус-
тановленных законодательством Российской Федерации требований к промышленной безо-
пасности к эксплуатации опасного производственного объекта.
Изготовитель
Фирма "Seitron s.r.l.", Италия
Адрес: Via Prosdocimo, 30, 36061 Bassano del Grappa (VI) Italy, тел.: +39(0)424-567842.
Заявитель
ООО "Компания "КИПА", Москва
Адрес: 127299, г. Москва, Космонавта Волкова, д. 20, тел/факс: +7 (495) 450-28-37,
e-mail:
,
.
Испытательный центр
ГЦИ СИ ФГУП «ВНИИМ им. Д.И.Менделеева», Санкт-Петербург
Адрес: 190005, г. Санкт-Петербург, Московский пр., 19, тел.: (812) 251-76-01,
факс: (812) 713-01-14 e-mail:
,
Аттестат аккредитации ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» по проведению ис-
пытаний средств измерений в целях утверждения типа № 30001-10 от 20.12.2010 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииФ.В. Булыгин
М.п.«____»____________________2013 г.
