Счетчики холодной и горячей воды крыльчатые МЕТЕР ВК, ГРСИ 39016-08
Номер госреестра:
39016-08
Наименование СИ:
Счетчики холодной и горячей воды крыльчатые
Обозначение типа:
МЕТЕР ВК
Производитель:
ООО "Метер", г.С.-Петербург
Межповерочный интервал:
5 лет - для гор.воды; 6 лет - хол.
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
05.12.2018
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 33265
об утверждении типа средств измерений
Лист № 1
Всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Счетчики холодной и горячей воды крыльчатые МЕТЕР ВК
Назначение средства измерений
Счетчики холодной и горячейводы крыльчатые МЕТЕР ВК (далее – счетчики)
предназначены для измерений объема питьевой воды по ГОСТ Р 51232-98 и сетевой воды по
СНиП 2.14. 1074-01, протекающей в трубопроводах холодного и горячего водоснабжения.
Описание средства измерений
Средство измерений представляет собой многоструйный сухоходный счетчик,
состоящийиз корпуса, изготовленного из латуни либо из чугуна, внутри которого
расположены измерительная камера, крыльчатка, магнитная муфта и счетный механизм с
индикаторным устройством, герметично изолированный от измеряемой среды немагнитной
мембраной.
Принцип работы счетчиков состоит в измерении числа оборотов крыльчатки,
вращающейся под действием потока протекающей воды. Поток воды попадает в корпус
счетчика через входной патрубок, проходит через фильтр и отверстия струенаправляющего
устройства, поступает в измерительную камеру, внутри которой на твердых опорах вращается
крыльчатка с установленным на ней магнитом ведущей муфты. Вращение крыльчатки
передается ведомой части магнитной муфты, установленной в счетном механизме. Магнитная
муфта защищена от воздействия внешнего магнитного поля антимагнитным кольцом.
Количество оборотов крыльчатки пропорционально объему протекающей воды.
Корпус счетчика окрашен: в красный цвет - для счетчиков горячей воды, в синий цвет
– для счетчиков холодной воды.
Счетный механизм, имеющий масштабирующий механический редуктор, приводит
число оборотов крыльчатки к значению объема протекающей воды вм
3
. Индикаторное
устройство счетного механизма состоит из роликов и стрелочных указателей. Счетный
механизм имеет сигнальную звездочку, обеспечивающую повышение разрешающей
способности счетчика при его поверке на установках с автоматическим съемом сигнала.
Выпускаются следующие модели счетчиков: МЕТЕР ВК-Х/Ду, МЕТЕР ВК-Г/Ду,
МЕТЕР ВК-ХИ/Ду, МЕТЕР ВК-ГИ/Ду)
Модели МЕТЕР ВК-Х/Ду предназначены для холодной воды, модели МЕТЕР ВК-Г/Ду
- для холодной и горячей воды (универсальные), отличаются диаметром условного прохода
Ду: 20, 25, 32, 40, 50 мм.
МоделиМЕТЕРВК-ХИ/Ду,МЕТЕРВК-ГИ/Дуимеютимпульсныйвыход,
позволяющий осуществлять дистанционную регистрацию объема воды. Импульсный выход
обеспечивается герконовым преобразователем с весом импульса, который выбирается по
заказу из ряда 0,01; 0,1; 1,0; 10; 100 м
3
/имп.
Комплект монтажных частей обеспечивает длины прямых участков перед счетчиком
не менее 3Ду, после – не менее 1Ду.
Счетчики допускают горизонтальную и по специальному заказу вертикальную
установку на трубопроводе.
Внешний вид счетчиков приведен на рисунке 1
Лист № 2
Всего листов 4
Муфтовое присоединениеФланцевое присоединение

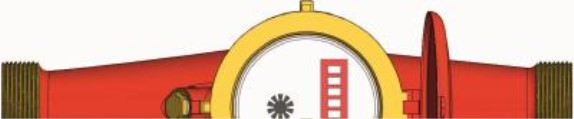

Рисунок 1 – Внешний вид счетчиков
В целях предотвращения доступа к узлам регулировки, а также к элементам
конструкции предусмотрены места пломбирования, указанные на рисунке 2.

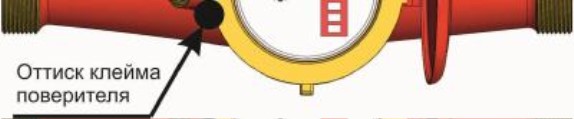

Рисунок 2 – Места пломбирования счетчиков
Метрологические и технические характеристики
МетрологическиехарактеристикисчетчиковсоответствуютклассуВ(при
горизонтальной установке в трубопроводе) и классу А (при вертикальной установке) по
ГОСТ Р 50193.1.
Основные технические характеристики счетчиков представлены в таблице 1.
Таблица1
Значение параметра
2025324050
2,5 3,5 6,01015
5,0 7,0122030
Наименование параметра
Диаметр условного прохода (Ду), мм
Номинальный расход q
n
, м
3
/ч
Максимальный расход q
max
, м
3
/ч
Минимальный расход q
min
, м
3
/ч:
класс А
0,10 0,14 0,24 0,40 0,60
0,05 0,07 0,12 0,20 0,30
класс В
Переходный расход q
t
, м
3
/ч:
класс А
класс В
0,25 0,35 0,60 1,00 1,50
0,20 0,28 0,48 0,80 1,20
±
5
±
2
Лист № 3
Всего листов 4
0,5 q
min
99999999999
0,0001 0,001
5 ÷ 40
5 ÷ 90 (5 ÷ 150)*
1,0(1,6*)
0,1
Порог чувствительности, м
3
/ч, не более:
Емкость счетного механизма, м
3
Цена деления младшего разряда, м
3
Диапазон температуры воды:
для счетчиков холодной воды, °С
для счетчиков горячей воды,
Макс. рабочее давление воды, МПа
Потеря давления при Qmax МПа, не более
Пределы допускаемой (основной*)
относительной погрешности
d
(
d
0
*)
счетчиков, %:
в диапазоне расходов от q
min
до q
t
;
в диапазоне расходов от q
t
до q
max
включительно
8,56,0
(12,0**)
Дополнительная погрешность счетчиков*
в диапазоне температур (90 ÷ 150) °С на0,08
каждые 10 °С в долях от
d
0
*
Масса, кг, не более:
класс А1,42,02,03,8
класс В1,42,22,34,3
Номинальный диаметр резьбового
соединения счетчика, дюйм:
класс А, класс В11
1
/
4
1
1
/
2
2
2
1
/
2
(фланце
вое)
280
172
125
300
180
280
Габаритные размеры, мм, не более
класс А:
длина190225230245
высота106114117147
ширина 99103104 124
Габаритные размеры, мм, не более
класс В:
длина195260260300
высота106120120150
ширина 99190 190250
Наработка на отказ, ч, не менее:
для счетчиков холодной воды 53000
для счетчиков горячей воды 44000
Полный средний срок службы, лет
12
диапазона рабочих температур
Примечание: * исполнение по специальному заказу для
(5÷150) °С;
** фланцевое соединение.
Условия эксплуатации:
диапазон температуры окружающего воздуха, °С
относительная влажность при температуре 35
о
С, %
от 5 до 50;
80
Знак утверждения типа
наносят на циферблат счетчика методом флексографии и на титульный лист паспорта
методом печати.
Лист № 4
Всего листов 4
Комплектность средства измерений
Счетчик холодной и горячей воды крыльчатый МЕТЕР ВК
Паспорт
Комплект монтажных частей и принадлежностей
Упаковка
Датчик импульсов
- 1 шт.;
- 1экз.;
- 1 компл.*;
- 1 шт.
- 1 шт.*
Примечание: *поставляются по отдельному заказу.
Поверка
осуществляется в соответствии с ГОСТ 8.156-83 «Счетчики холодной воды. Методы
и средства поверки».
Основные средства поверки: установка поверочная для счетчиков воды JOS-50:
максимальный расход 40 м
3
/ч, относительная погрешность
±
0,4 %
Сведения о методиках (методах) измерений
Методика прямых измерений приведена в паспорте на счетчики.
Нормативные и технические документы, устанавливающие требования к счетчикам
холодной и горячей воды крыльчатых МЕТЕР ВК
ГОСТ 8.510-2002 «ГСИ. Государственная поверочная схема для средств измерений
объема и массы жидкости».
ГОСТ Р 50193.1-92 (ИСО 4064/1-77) «Измерение расхода воды в закрытых каналах.
Счетчики холодной питьевой воды. Технические требования».
ГОСТ Р 50601-93 «Счетчики питьевой воды крыльчатые. Общие технические
условия».
ТУ 4213-002-15151288-2007 «Счетчики холодной и горячей воды крыльчатые МЕТЕР
ВК» Технические условия
Рекомендации по областям применения в сфере государственного регулирования
обеспечения единства измерений
- при осуществлении торговли и товарообменных операций.
Изготовитель
ООО «МЕТЕР»,
Адрес: 196084, Санкт-Петербург г, Заставская ул, дом № 7 Лит. З,
е-mail:
Испытательный центр
ГЦИ СИ ФГУП «ВНИИМ им. Д.И.Менделеева»,
190005, Санкт-Петербург, Московский пр., 19
Тел. (812) 251-76-01, факс (812) 713-01-14
e-mail:
Аттестат аккредитации ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» по проведению
испытаний средств измерений в целях утверждения типа № 30001-10 от 20.12.2010 г.
Заместитель Руководителя
Федерального агентства
по техническому регулированию
и метрологииФ.В. Булыгин
М.п.«_____»___________2013 г.
