Системы измерительные для автоматизированного управления технологическими процессами и учета массы светлых нефтепродуктов в резервуарных парках нефтебаз ЭЛСИ-Нефтебаза, ГРСИ 38998-08
Номер госреестра:
38998-08
Наименование СИ:
Системы измерительные для автоматизированного управления технологическими процессами и учета массы светлых нефтепродуктов в резервуарных парках нефтебаз
Обозначение типа:
ЭЛСИ-Нефтебаза
Производитель:
ЗАО "ЭЛСИ ПЛЮС", г.С.-Петербург
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
05.12.2018
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Лист №__1_
Всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Системы измерительные для автоматизированного управления технологически-
ми процессами и учета массы светлых нефтепродуктов в резервуарных парках
нефтебаз "ЭЛСИ-Нефтебаза"
Назначение средства измерений
Системы измерительные для автоматизированного управления технологическими
процессами и учета массы светлых нефтепродуктов в резервуарных парках нефтебаз
"ЭЛСИ-Нефтебаза" (далее – системы) предназначены для измерений уровня, гидростати-
ческого давления, температуры, плотности и вычисления массы светлых нефтепродуктов в
резервуарах при технологических операциях.
Описание средства измерений
Принцип действия системы основан на измерениях уровня, гидростатического давле-
ния, температуры и плотности светлых нефтепродуктов в резервуарах и измерения косвенным
методом(вычисления) их массы на основании "Методики выполнения измерений"
№ 2302-13М-2008, аттестованной ФГУП "ВНИИМ им.Д.И.Менделеева" в июле 2008 г. Про-
граммное обеспечение системы (программа "ЭЛСИ-НЕФТЕБАЗА") реализует "Методику вы-
полнения измерений" (МВИ) и функции автоматизированного управления отпуском нефте-
продуктов.
Конструктивно система состоит из следующих основных компонентов:
- уровнемера микроволнового Micropilot S FMR 532;
- преобразователя температуры многозонного Prothermo NMT 539;
- преобразователя давления измерительного Cerabar S PMP 75;
- преобразователя плотности и вязкости жидкостей измерительного 7828;
- программируемого логического контроллера ControlLogix;
- рабочей станции оператора;
- принтера сменных отчетов;
- источника бесперебойного питания.
Уровнемеры микроволновые Micropilot S FMR 532 зарегистрированы в Госреестре СИ
(Госреестр № 17672-02). Преобразователи давления измерительные Cerabar S PMP 75 зареги-
стрированы в Госреестре СИ (Госреестр № 16779-04). Преобразователи плотности и вязкости
жидкостей измерительные 7828 зарегистрированы в Госреестре СИ (Госреестр № 15642-06).
Контроллер ControlLogix предназначен для контроля изменения технологических па-
раметров нефтепродуктов в резервуарах.
Рабочая станция оператора предназначена для мониторинга состояния технологическо-
го процесса, выдачи необходимой информации и формирования отчетности.
Рабочая станция оператора состоит из системного блока персонального компьютера,
монитора и клавиатуры и является серийным покупным изделием вычислительной техники
Принтер сменных отчетов предназначен для вывода на печать технологических отчетов
о работе резервуарного парка.
Источник бесперебойного питания предназначен для автономного питания техниче-
ских средств системы при провалах или отключениях сетевого напряжения.
Внешний вид компонентов системы показан на рисунке 1.
Приложение к свидетельству № 33247
об утверждении типа средств измерений
Лист №__2_
Всего листов 4
Контроллер ControlLogix
Разрушаемая
шильд-наклейка

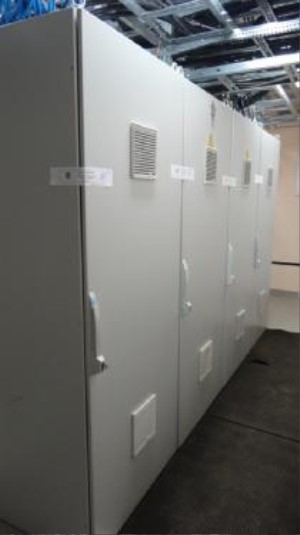

Шкафы контроллера ControlLogix с модулями
ввода/вывода
Наименование
программного
обеспечения
Алгоритм
иденти-
фикации
чение «ЭЛСИ-
ControlLogix»
1DA9278B655B51
Рисунок 1.
Программное обеспечение
Идентификационные данные встроенного программного обеспечения (ВПО) приведе-
ны в таблице 1.
Таблица 1
Номер версии
Идентифика-(идентифика-Цифровой иденти-
ционное наимено- ционный но- фикатор
вание программно-мер) про-программного
го обеспечения граммного обеспечения
обеспечения
Встроенное про-
граммное обеспе-
«ЭЛСИ-Нефтебаза
1.1D80C60BBB8877EMD5
Нефтебаза»
EFC3
Встроенное программное обеспечение, установленное на программируемом логическом
контроллере ControlLogix, не влияет на метрологические характеристики средства измерений
(метрологические характеристики нормированы с учетом ВПО).
Программная защиты ВПО и результатов измерений реализована на основе системы па-
ролей и разграничения прав доступа. Для сохранения измеренных данных при отключении
сети предусмотрено устройство бесперебойного питания. Механическая защита компонентов
систем от несанкционированного доступа выполняется с помощью механических замков на
дверях шкафов, а также с использованием разрушаемых шильд-наклеек.
Уровень защиты – «С» по МИ 3286-2010
Механический
замок
Лист №__3_
Всего листов 4
Метрологические и технические характеристики
·
Диапазон измерений уровня в резервуаре, мм ………………..……………от 0 до 20000
·
Пределы допускаемой абсолютной погрешности измерений уровня
нефтепродуктов в резервуаре, мм…………………………………………. …………...
±
1
·
Диапазон измерений температуры нефтепродуктов в
резервуаре,
о
С ……………………………………………………………от минус 40 до 100
·
Пределы допускаемой абсолютной погрешности измерений
температуры нефтепродуктов в резервуаре,
о
С………………………..……………..
±
0,5
·
Диапазон измерений гидростатического давления нефтепродуктов
в резервуаре, МПа……………………………………………………… …….….... 0 до 0,2
·
Пределы допускаемой приведенной погрешности измерений
гидростатического давления нефтепродуктов в резервуаре, %…… ……………..
±
0,075
·
Диапазон измерений плотности нефтепродуктов
в резервуаре, кг/м
3
……………………………………………………… ………..690 до 880
·
Пределы допускаемой абсолютной погрешности измерений
плотности нефтепродуктов в резервуаре, кг/м
3
…… ……………………………….…..
±
1
·
Пределы допускаемой относительной погрешности измерений массы
нефтепродуктов в резервуаре до 120000 кг,%.…………………………………...…
±
0,65
·
Пределы допускаемой относительной погрешности измерений массы
нефтепродуктов в резервуаре свыше 120000 кг, %…………………………….… ...
±
0,50
·
Напряжение электропитания системы, В ………………. ………………….…...230 ± 23
частота, Гц ………………………………………………………………...….………...50 ± 1
·
Мощность, потребляемая системой от сети, В·А, не более……… ………………...1200
·
Средний срок службы системы, лет, не менее…………………….…………..………..10
·
Габаритные размеры отдельных блоков, мм, не более…………………….700х325х240
·
Масса отдельных блоков, кг, не более…………………………………………….. …...50
Время непрерывной работы, ч ……………………………………….…………………...24
Рабочие условия эксплуатации
- технических средств системы, работающих в помещениях:
диапазон температуры окружающего воздуха,
°
С ……………….от 5 до 40
относительная влажность воздуха при 25
°
С, % ………………….от 50 до 80
диапазон атмосферного давления, кПа ………………. ……….от 84 до106,7
- технических средств системы, работающих в резервуарах:
диапазон температуры окружающего воздуха,
°
С ……….от минус 40 до 50
относительная влажность воздуха при 25
°
С, % ………………………..до 95
диапазон атмосферного давления, кПа ……………………………84 до 106,7
Знак утверждения типа
наносится на титульный лист паспорта и руководства по эксплуатации НСТД.421413.800 ПС
типографским способом и на контроллер ControlLogix в виде наклейки.
Комплектность средства измерений
В комплект поставки входит:
- система измерительная "ЭЛСИ-Нефтебаза";
- методика поверки МП2211–0023-2008;
- паспорт и руководство по эксплуатации НСТД.421413.800 ПС.
Поверка
осуществляется по документу МП 2211–0023-2008 "Системы измерительные для автоматизи-
рованного управления технологическими процессами и учета массы светлых нефтепродуктов
Лист №__4_
Всего листов 4
в резервуарных парках нефтебаз "ЭЛСИ-Нефтебаза". Методика поверки", утвержденному
ГЦИ СИ "ВНИИМ им. Д.И. Менделеева" в августе 2008 г.
Основные средства поверки:
- Термометры жидкостные стеклянные ТЛ-4 по ГОСТ 28498-90.
Остальныесредстваповеркиприведенывследующихдокументах:
- "ГСИ. Уровнемеры микроволновые Micropilot. Методика поверки", утверждена ВНИИМС в
марте 2002 г.;
-МИ1997-89"Преобразователидавленияизмерительные.Методикаповерки";
- РД 50-294 "Методические указания. Плотномеры вибрационные. Методы и средства повер-
ки".
Сведения о методиках (методах) измерений
приведены в документе "Методики выполнения измерений" № 2302-13М-2008 (аттестована
ФГУП "ВНИИМ им.Д.И.Менделеева" в июле 2008 г.).
Нормативные и технические документы, устанавливающие требования к cистемам из-
мерительным для автоматизированного управления технологическими процессами и
учета массы светлых нефтепродуктов в резервуарных парках нефтебаз " ЭЛСИ-
Нефтебаза"
1. ГОСТ Р 8.595-2004. ГСИ. Масса нефти и нефтепродуктов. Общие требования к ме-
тодикам выполнения измерений.
2. ГОСТ Р 8.596-2002. ГСИ. Метрологическое обеспечение измерительных систем.
Основные положения.
3. МИ 2439-97. ГСИ. Метрологические характеристики измерительных систем. Но-
менклатура. Принципы регламентации, определения и контроля.
4. ГОСТ 28725-90. Приборы для измерения уровня жидкостей и сыпучих материалов.
Общие технические требования и методы испытаний.
5. ГОСТ 22261-94. Приборы для измерения электрических и магнитных величин.
Общие требования.
6. Технические условия ТУ 4217-055-50016928-2008.
Рекомендации по областям применения в сфере государственного регулирования
обеспечения единства измерений
- при осуществление торговли.
Изготовитель
ЗАО "ЭЛСИ ПЛЮС", 192102, г.Санкт-Петербург, ул.Салова, д.34, лит.И
тел. (812) 493-29-29, факс (812) 449-93-11, e-mail:
Испытательный центр
ГЦИ СИ ФГУП "ВНИИМ им.Д.И.Менделеева",
Адрес:190005, С.-Петербург, Московский пр. 19,
тел. (812) 251-76-01, факс (812) 713-01-14, e-mail:
Аттестат аккредитации ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» по проведению
испытаний средств измерений в целях утверждения типа № 30001-10 от 20.12.2010 г.
Заместитель Руководителя
Ф.В. Булыгин
Федерального агентства по техническому
регулированию и метрологии
" ___ " ___________ 2013 г
М.п.
