ГРСИ 38840-08: Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ООО "Иркутская энергосбытовая компания" ОАО "Иркутскэнерго" Нет данных. Поверка

2

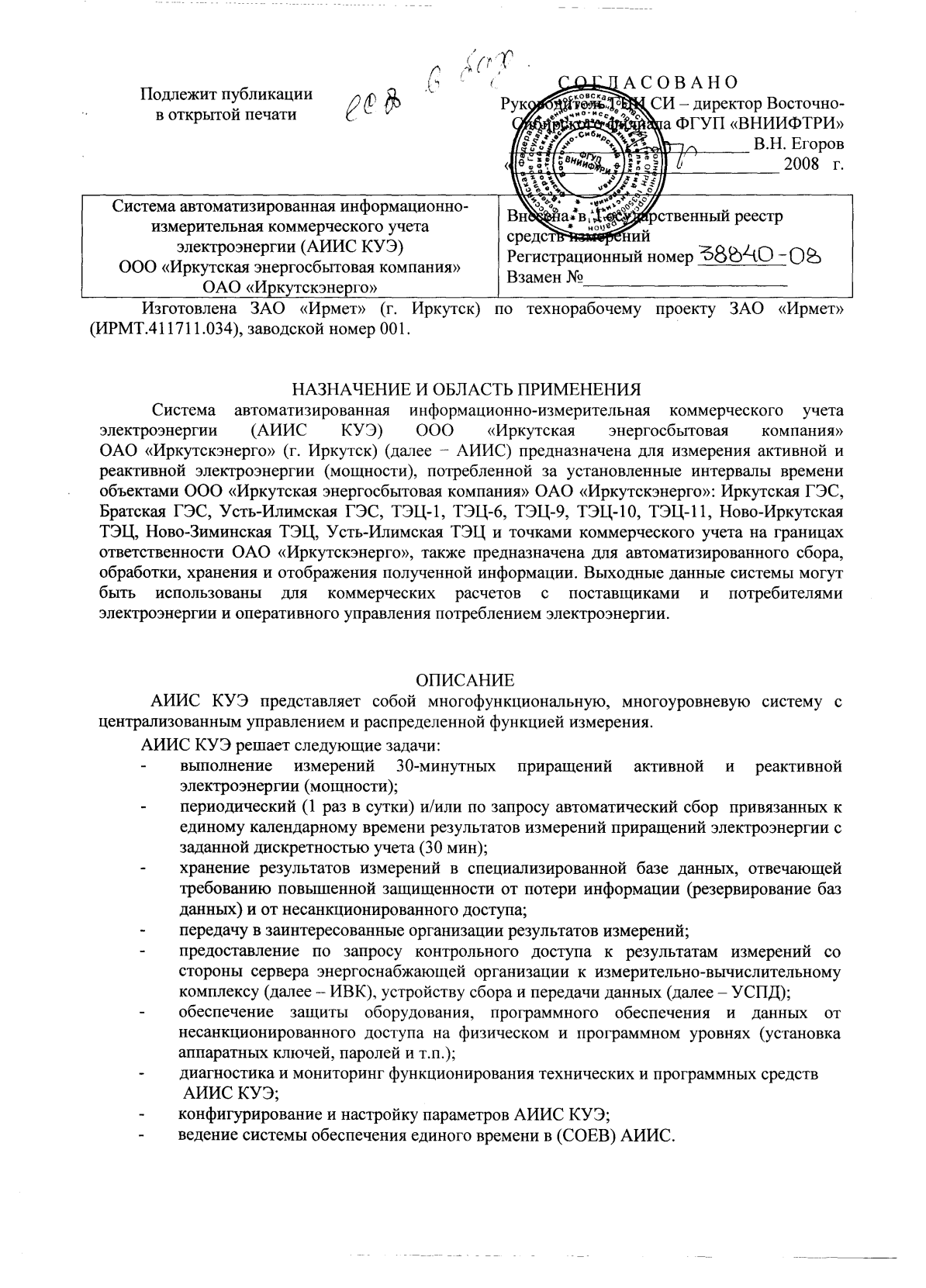

АИИС КУЭ ООО «Иркутская энергосбытовая компания» ОАО «Иркутскэнерго» включает

в себя следующие уровни:

1-йуровень:измерительно-информационныекомплексы(ИИК),включающие

трансформаторы тока (ТТ) классов точности 0,2S; 0,5S; 0,5 по ГОСТ 7746-2001, трансформаторы

напряжения (ТН) класса точности 0,2; 0,5; 1,0 по ГОСТ 1983-2001, счётчики активной и

реактивной электроэнергии серии Альфа классов точности 0,2S; 0,5S по ГОСТ Р52323-2005 для

активной электроэнергии и 0,5; 1,0 по ГОСТ Р 52425-2005 для реактивной электроэнергии,

вторичные измерительные цепи и технические средства приема-передачи данных, размещенные

на 11 объектах ООО «Иркутская энергосбытовая компания» ОАО «Иркутскэнерго» и включает

также точки коммерческого учета электроэнергии (ИИК) на границах ответственности

ОАО «Иркутскэнерго» (всего 328 точек ).

2-й уровень: информационно-вычислительный компонент электроустановки (ИВКЭ) на

базе комплексов аппаратно-программных средств (КАПС) на основе устройств сбора и передачи

данных (УСПД) RTU 325 и RTU 325L, включающий технические средства приема-передачи

данных, технические средства для разграничения доступа к информации.

3-й уровень: измерительно-вычислительный комплекс (ИВК) располагается в центре сбора

информации (ЦСИ) ОАО «Иркутскэнерго», включает каналообразующую аппаратуру, сервер баз

данных (БД) АИИС КУЭ, систему обеспечения единого времени (СОЕВ), функционирующую на

всех уровнях иерархии, на базе устройства синхронизации системного времени (УССВ),

автоматизированные рабочие места персонала (3 АРМ) и программное обеспечение.

ПринципдействияАИИСКУЭООО«Иркутскойэнергосбытовойкомпании»

ОАО «Иркутскэнерго»: первичные токи и напряжения в контролируемой линии передачи

преобразуются измерительными трансформаторами в аналоговые унифицированные сигналы,

которые по проводным линиям связи поступают на измерительные входы электронного счетчика

электроэнергии. В счетчике мгновенные значения аналоговых сигналов преобразуются в

цифровой сигнал. По мгновенным значениям силы электрического тока и напряжения в

микропроцессоре счетчика вычисляются соответствующие мгновенные значения активной и

полной мощности без учета коэффициентов трансформации, которые усредняются за период

0,02с. Средняя за период реактивная мощность вычисляется по средним за период значениям

активной и полной мощности. Электрическая энергия, как интеграл по времени от средней

мощности, вычисляется для интервалов времени 30 мин. Средние значения активной (реактивной)

электрических мощностей вычисляются как средние значения данных мощностей при усреднении

за 30 мин. Цифровой сигнал с выходов счетчиков при помощи технических средств приёма-

передачи данных поступает на входы УСПД, где осуществляется хранение, накопление и передача

результатов измерений в ИВК (сервер БД на ЦСИ). Уровень ИВКЭ имеет возможность выполнять

основные функции ИВК и организован как ИВКЭ с функциями ИВК.

В качестве основного канала связи с ЦСИ используется корпоративная информационно-

измерительная сеть (КИВС) на базе цифрового интерфейса Ethernet, локальных волоконно-

оптических линий связи и спутниковых терминалов VSAT(Very Small Aperture Terminal).

Вкачестверезервногоканалаиспользуетсякоммутируемыйтелефонныйканал,

организуемый с помощью GSM-модемов.

Сигналы содержат информацию о результатах измерений 30-минутных приращений

активной и реактивной электроэнергии, состоянии средств и объектов измерения (журналы

событий УСПД и счетчиков электроэнергии) на ИКК АИИС КУЭ ООО «Иркутской

энергосбытовойкомпании»ОАО«Иркутскэнерго».Временнаязадержкапоступления

информации не более 30 мин. Управление сбором данных осуществляется при помощи

программного обеспечения, которое функционирует на сервере ИВК.

Наверхнемуровнесистемывыполняетсядальнейшаяобработкаизмерительной

информации, в частности вычисление электроэнергии (мощности) с учетом коэффициентов

трансформации ТТ и ТН, расчет потерь электроэнергии, а также хранение и отображение

информации. По запросу измерительная информация поступает на АРМы, где выполняется

предусмотренная программным обеспечением обработка измерительной информации, ее

3

формирование,оформлениесправочныхи отчетных документов. Отчетные документы,

содержащие информацию о результатах 30-минутных приращениях активной и реактивной

электроэнергии и о состоянии средств и объектов измерений, передаются в вышестоящие

организации и смежным энергосистемам по основному и резервному каналам связи.

АИИС оснащена системой обеспечения единого времени (СОЕВ) на основе устройства

синхронизации системного времени (GPS-приемника сигналов точного времени), которое

автоматически корректирует время ИВК. СОЕВ выполняет функцию синхронизации хода

внутренних часов элементов системы на всех уровнях АИИС с обеспечением перехода на

"Зимнее" и "Летнее" время. Данная функция является централизованной. Корректировка времени

на уровнях ИВК, ИВКЭ, ИИК АИИС осуществляется последовательно, начиная с верхних

уровней. На уровне ИВК ОАО «Иркутскэнерго» установлено УССВ на базе GPS-приёмника.

Настройкасистемноговремени сервера БД ИВК ОАО«Иркутскэнерго»выполняется

непосредственно от GPS-приёмника с помощью программного обеспечения входящего в его

комплект поставки, сличение ежесекундное, погрешность синхронизации не более 0,1с.

Корректировка хода внутренних часов УСПД (ИВКЭ) на объектах и подстанциях осуществляется

во время одного из сеансов связи от сервера БД каждые 60 минут. Корректировка выполняется

при расхождении времени ±2 с. Синхронизация времени в УСПД является функцией

программного модуля – компонента внутреннего ПО УСПД. Ход внутренних часов счетчиков

электрической энергии (уровень ИИК) синхронизируется со временем в УСПД (ИВКЭ) не реже 1

раза в сутки. Коррекция выполняется принудительно со стороны УСПД при расхождении ±4 с, и

реализуется программным модулем заводского ПО в счетчике. Возможна синхронизация времени

счетчиков непосредственно от сервера ИВК ОАО «Иркутскэнерго». Все действия по

синхронизации хода внутренних часов отображаются и записываются в журнал событий на

каждом из вышеперечисленных уровней. Погрешность системного времени не превышает ±5 с.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

код

точки

измерений

Наименование

измеряемой

величины

ПС-Тайшет

УСПД

RTU-325L- E2-512-M2-B2

Зав. №1850

ТТ

КТ 0,5

К

ТТ

=2000/1

Ток

первичный,

I

1

ТН

КТ 0,2

К

ТН

=500000/100

Напряжение первичное,U

1

ВЛ-500кВ

№503

Счетчик

КТ 0,2S (А)

0,5 (R)

К

СЧ

=1

A1R-4-AL-C29-T+

Зав.№ 1144870;

10000000

Перечень и характеристики измерительно-информационных комплексов (ИИК), входящих в

состав АИИС КУЭ, с указанием непосредственно измеряемой величины, наименования ввода,

типов, заводских номеров и классов точности средств измерений, входящих в состав ИИК,

представлены в таблице 1.

Таблица 1 – Перечень и характеристики измерительно-информационных комплексов (ИИК)

ИИКСредство измерений

Наименование

объекта

учета,

диспетчерское

наименование

присоединения

Вид СИ,

класс точности,

коэффициент

передачи

Обозначение, тип

К

ТТ

·К

ТН

Энергия

активная,

энергия

реактивная,

календарное

время,

интегрированная

активная

и

реактивная

мощность

ТФНКД-500-П

№ 267245(фаза А)

№ 268241 (фаза В)

№ 268132 (фаза С)

CPB-500

.№8728608(фаза А)

№ 8728609(фаза В)

№ 8728607(фаза С)

Ток вторичный,

I

2

Напряжение

вторичное,U

2

Календарное

trial

Энергия

активная

Энергия

реактивная

Мощность

активная

Мощность

реактивная

Коэффициент

мощности

Частота

4

код

точки

измерений

Наименование

измеряемой

величины

ТТ

КТ 0,5

К

ТТ

=2000/1

Ток

первичный,

I

1

ТН

КТ 0,2

К

ТН

=500000/100

Напряжение первичное,U

1

2

ВЛ-500кВ

№504

Счетчик

КТ 0,2S (А)

0,5 (R)

К

СЧ

=1

A1R-4-AL-C29-T+

Зав.№ 1144751;

10000000

ТТ

КТ 0,5

К

ТТ

=1000/5

Ток

первичный,

I

1

ТН

КТ 0,5

К

ТН

=110000/100

Напряжение первичное,U

1

3

ВЛ-110кВ

С-43

Счетчик

КТ 0,2S (А)

0,5 (R)

К

СЧ

=1

A1R-4-AL-C29-T+

Зав.№ 1144877;

220000

ТТ

КТ 0,5

К

ТТ

=1000/5

Ток

первичный,

I

1

ТН

КТ 0,5

К

ТН

=110000/100

Напряжение первичное,U

1

4

ВЛ-110кВ

С-46

Счетчик

КТ 0,2S (А)

0,5 (R)

К

СЧ

=1

A1R-4-AL-C29-T+

Зав.№ 1144876;

220000

ПС-Тайшет-тяговая

УСПД

RTU-325L- E2-512-M2-B2

Зав. №1846

ТТ

КТ 0,2S

К

ТТ

=600/5

Ток

первичный,

I

1

5

ВЛ-110кВ

С-61

ТН

КТ 0,5

К

ТН

=110000/100

132000

Напряжение первичное,U

1

ИИКСредство измерений

Наименование

объекта

учета,

диспетчерское

наименование

присоединения

Вид СИ,

класс точности,

коэффициент

передачи

Обозначение, тип

К

ТТ

·К

ТН

ТФНКД-500-П

№ 327300(фаза А)

№ 325302 (фаза В)

№ 323304 (фаза С)

CPB-500

№8728611(фаза А)

№ 8728612 (фаза В)

№ 8728610 (фаза С)

Ток вторичный,

I

2

Напряжение

вторичное,U

2

Календарное

время

Энергия

активная

Энергия

реактивная

Мощность

активная

Мощность

реактивная

Коэффициент

мощности

Частота

ТФЗМ-110Б-IIIУ1

№ 4408 (фаза А)

№ 4380 (фаза В)

№ 4385 (фаза С)

НКФ-110-57У1

№5578728 (фаза А)

№ 5278277 (фаза В)

№ 5248473 (фаза С)

Ток вторичный,

I

2

Напряжение

вторичное,U

2

Календарное

время

Энергия

активная

Энергия

реактивная

Мощность

активная

Мощность

реактивная

Коэффициент

мощности

Частота

ТФЗМ-110Б-IIIУ1

№ 4392 (фаза А)

№ 4366 (фаза В)

№ 4367 (фаза С)

НКФ-110-57У1

№1487905 (фаза А)

№ 1487900 (фаза В)

№ 1487679 (фаза С)

Ток вторичный,

I

2

Напряжение

вторичное,U

2

Календарное

время

Энергия

активная

Энергия

реактивная

Мощность

активная

Мощность

реактивная

Коэффициент

мощности

Частота

Энергия

активная,

энергия

реактивная,

календарное

время,

интегрированная

активная

и

реактивная

мощность

ТФЗМ-110Б-УХЛ1

№ 1004 (фаза А)

№ 1005 (фаза В)

№ 1006 (фаза С)

НАМИ-110

№1447955 (фаза А)

№ 1493910 (фаза В)

№ 1487779 (фаза С)

5

код

точки

измерений

Наименование

измеряемой

величины

Счетчик

КТ 0,2S (А)

0,5 (R)

К

СЧ

=1

A1R-4-AL-C29-T+

Зав.№ 1144873;

ПС-Юрты

УСПД

RTU-325L- E2-512-M2-B2

Зав. № 1843

ТТ

КТ 0,2S

К

ТТ

=600/5

Ток

первичный,

I

1

ТН

КТ 0,5

К

ТН

=110000/100

Напряжение первичное,U

1

6

ВЛ-110кВ

С-60

Счетчик

КТ 0,2S (А)

0,5 (R)

К

СЧ

=1

A1R-4-AL-C29-T+

Зав.№ 1144879;

132000

ПС-Кунерма

УСПД

RTU-325L- E2-512-M2-B2

Зав. № 1848

ТТ

КТ 0,5

К

ТТ

=600/5

Ток

первичный,

I

1

ТН

КТ 0,5

К

ТН

=220000/100

Напряжение первичное,U

1

7

ВЛ-220кВ

КС-33

Счетчик

КТ 0,2S (А)

0,5 (R)

К

СЧ

=1

А1R-3-AL-С29-Т+

Зав.№ 1144757;

264000

ПС-Даван

УСПД

RTU-325L- E2-512-M2-B2

Зав. № 1847

ТТ

КТ 0,5

К

ТТ

=600/5

Ток

первичный,

I

1

8

ВЛ-220кВ

УД-32

ТН

КТ 0,5

К

ТН

=220000/100

264000

Напряжение первичное,U

1

ИИКСредство измерений

Наименование

объекта

учета,

диспетчерское

наименование

присоединения

Вид СИ,

класс точности,

коэффициент

передачи

Обозначение, тип

К

ТТ

·К

ТН

Ток вторичный,

I

2

Напряжение

вторичное,U

2

Календарное

время

Энергия

активная

Энергия

реактивная

Мощность

активная

Мощность

реактивная

Коэффициент

мощности

Частота

Энергия

активная,

энергия

реактивная,

календарное

время,

интегрированная

активная

и

реактивная

мощность

ТФЗМ-110Б-ШУ1

№ 1007 (фаза А)

№ 1008 (фаза В)

№ 1009 (фаза С)

НКФ-110-57У1

№ 961515(фаза А)

№ 961520 (фаза В)

№ 961516 (фаза С)

Ток вторичный,

I

2

Напряжение

вторичное,U

2

Календарное

время

Энергия

активная

Энергия

реактивная

Мощность

активная

Мощность

реактивная

Коэффициент

мощности

Частота

Энергия

активная,

энергия

реактивная,

календарное

время,

интегрированная

активная

и

реактивная

мощность

ТФЗМ-220-Б-III-ХЛ1

№1489623(фаза А)

№ 1489633 (фаза В)

№ 1489622 (фаза С)

НКФ-220-58-ХЛ

№ 9708 (фаза А)

№ 9788 (фаза В)

№ 9789 (фаза С)

Ток вторичный,

I

2

Напряжение

вторичное,U

2

Календарное

время

Энергия

активная

Энергия

реактивная

Мощность

активная

Мощность

реактивная

Коэффициент

мощности

Частота

Энергия

активная,

энергия

реактивная,

календарное

время,

интегрированная

активная

и

реактивная

мощность

ТФЗМ-220-Б-III-ХЛ1

№ 30043 (фаза А)

№ 29989 (фаза В)

№ 30080 (фаза С)

НКФ-220-58-ХЛ

№ 9894 (фаза А)

№ 9896 (фаза В)

№ 9834 (фаза С)

6

код

точки

измерений

Наименование

измеряемой

величины

Счетчик

КТ 0,2S (А)

0,5 (R)

К

СЧ

=1

А1R-3-AL-С29-Т+

Зав.№ 1144755;

ПС-Таксимо

УСПД

RTU-325L- E2-512-M2-B2

Зав. №1844

ТТ

КТ 0,5

К

ТТ

=600/5

Ток

первичный,

I

1

ТН

КТ 0,5

К

ТН

=110000/100

Напряжение первичное,U

1

9

ВЛ-110кВ

МГЭС

Счетчик

КТ 0,2S (А)

0,5 (R)

К

СЧ

=1

А1R-3-AL-С29-Т+

Зав.№ 1144756;

132000

ТТ

КТ 0,5

К

ТТ

=400/5

Ток

первичный,

I

1

ТН

КТ 0,5

К

ТН

=110000/100

Напряжение первичное,U

1

10

ОВ-110кВ

МГЭС

Счетчик

КТ 0,2S (А)

0,5 (R)

К

СЧ

=1

A1R-4-AL-C29-T+

Зав.№ 1144872;

88000

ПС-Ключи

УСПД

RTU-325L- E2-512-M2-B2

Зав. №1845

ТТ

КТ 0,5

К

ТТ

=1000/5

Ток

первичный,

I

1

11

ВЛ-220кВ

№582

ТН

КТ 0,5

К

ТН

=220000/100

440000

Напряжение первичное,U

1

ИИКСредство измерений

Наименование

объекта

учета,

диспетчерское

наименование

присоединения

Вид СИ,

класс точности,

коэффициент

передачи

Обозначение, тип

К

ТТ

·К

ТН

Ток вторичный,

I

2

Напряжение

вторичное,U

2

Календарное

время

Энергия

активная

Энергия

реактивная

Мощность

активная

Мощность

реактивная

Коэффициент

мощности

Частота

Энергия

активная,

энергия

реактивная,

календарное

время,

интегрированная

активная

и

реактивная

мощность

ТФЗМ-110Б-1У1

№ 23297 (фаза А)

№ 23295 (фаза В)

№ 23296 (фаза С)

НКФ-110-57У1

№ 10895 (фаза А)

№ 109095 (фаза В)

№ 109877 (фаза С)

Ток вторичный,

I

2

Напряжение

вторичное,U

2

Календарное

время

Энергия

активная

Энергия

реактивная

Мощность

активная

Мощность

реактивная

Коэффициент

мощности

Частота

ТВ-110-1-1000/5

№ 19100 (фаза А)

№ 19135 (фаза В)

№ 19134 (фаза С)

НКФ-110-57У1

№ trial (фаза А) №

13077 (фаза В) №

13076 (фаза С)

Ток вторичный,

I

2

Напряжение

вторичное,U

2

Календарное

время

Энергия

активная

Энергия

реактивная

Мощность

активная

Мощность

реактивная

Коэффициент

мощности

Частота

Энергия

активная,

энергия

реактивная,

календарное

время,

интегрированная

активная

и

реактивная

мощность

ТВС-220

№ 942522(фаза А)

№ 942525 (фаза В)

№ 942527 (фаза С)

НКФ-220-58

№ 150500(фаза А)

№ 150595 (фаза В)

№ 150501 (фаза С)

7

код

точки

измерений

Наименование

измеряемой

величины

Счетчик

КТ 0,2S (А)

0,5 (R)

К

СЧ

=1

A1R-4-AL-C29-T+

Зав.№ 1144867;

ПС-БЦБК

УСПД

RTU-325L- E2-512-M2-B2

Зав. №1841

ТТ

КТ 0,5

К

ТТ

=1000/5

Ток

первичный,

I

1

ТН

КТ 0,5

К

ТН

=220000/100

Напряжение первичное,U

1

12

ВЛ-220кВ

ВБ-272

Счетчик

КТ 0,2S (А)

0,5 (R)

К

СЧ

=1

A1R-4-AL-C29-T+

Зав.№ 1144871;

440000

ТТ

КТ 0,5

К

ТТ

=1000/5

Ток

первичный,

I

1

ТН

КТ 0,5

К

ТН

=220000/100

Напряжение первичное,U

1

13

ВЛ-220кВ

БЦБ-271

Счетчик

КТ 0,2S (А)

0,5 (R)

К

СЧ

=1

A1R-4-AL-C29-T+

Зав.№ 1144875;

440000

ТТ

КТ 0,5

К

ТТ

=1000/5

Ток

первичный,

I

1

ТН

КТ 0,5

К

ТН

=220000/100

Напряжение первичное,U

1

Счетчик

КТ 0,2S (А)

0,5 (R)

К

СЧ

=1

A1R-4-AL-C29-T+

Зав.№ 1144868;

440000

ИИКСредство измерений

Наименование

объекта

учета,

диспетчерское

наименование

присоединения

Вид СИ,

класс точности,

коэффициент

передачи

Обозначение, тип

К

ТТ

·К

ТН

Ток вторичный,

I

2

Напряжение

вторичное,U

2

Календарное

время

Энергия

активная

Энергия

реактивная

Мощность

активная

Мощность

реактивная

Коэффициент

мощности

Частота

Энергия

активная,

энергия

реактивная,

календарное

время,

интегрированная

активная

и

реактивная

мощность

ТФЗМ-220Б-IV-УХЛ-1

№ 160597(фаза А)

№ 160598 (фаза В)

№ 160599 (фаза С)

НКФ-220-56У1

№ 34807 (фаза А)

№ 34808 (фаза В)

№ 34815 (фаза С)

Ток вторичный,

I

2

Напряжение

вторичное,U

2

Календарное

время

Энергия

активная

Энергия

реактивная

Мощность

активная

Мощность

реактивная

Коэффициент

мощности

Частота

ТФЗМ-220Б-IV-УХЛ-1

№ 13567 (фаза А)

№ 13575 (фаза В)

№ 13588 (фаза С)

НКФ-220-56У1

.№1775972(фаза А)

№ 1775981 (фаза В)

№ 1775990 (фаза С)

Ток вторичный,

I

2

Напряжение

вторичное,U

2

Календарное

время

Энергия

активная

Энергия

реактивная

Мощность

активная

Мощность

реактивная

Коэффициент

мощности

Частота

ТФЗМ-220Б-IV-УХЛ-1

№ 13457 (фаза А)

№ 13497 (фаза В)

№ 13422 (фаза С)

НКФ-220-56У1

№ 134517(фаза А)

№ 1345000 (фаза В)

№ 1345221 (фаза С)

14

ОВ-220кВ

Ток вторичный,

I

2

Напряжение

вторичное,U

2

Календарное

время

Энергия

активная

Энергия

реактивная

Мощность

активная

Мощность

реактивная

Коэффициент

мощности

Частота

8

код

точки

измерений

Наименование

измеряемой

величины

ПС-Байкальская

УСПД

RTU-325L- E2-512-M2-B2

Зав. №1840

ТТ

КТ 0,5

К

ТТ

=1000/5

Ток

первичный,

I

1

ТН

КТ 0,5

К

ТН

=27500/100

Напряжение первичное,U

1

15

Ввод 27,5кВ

Т-1

Счетчик

КТ 0,2S (А)

0,5 (R)

К

СЧ

=1

А1R-3-AL-С29-Т+

Зав.№ 1144759;

55000

ТТ

КТ 0,5

К

ТТ

=1000/5

Ток

первичный,

I

1

ТН

КТ 0,5

К

ТН

=27500/100

Напряжение первичное,U

1

16

Ввод 27,5кВ

Т-2

Счетчик

КТ 0,2S (А)

0,5 (R)

К

СЧ

=1

А1R-3-AL-С29-Т+

Зав.№ 1144758;

55000

ПС-Слюдянка

УСПД

RTU-325L- E2-512-M2-B2

Зав. №1849

ТТ

КТ 0,5

К

ТТ

=100/5

Ток

первичный,

I

1

ТН

КТ 0,5

К

ТН

=110000/100

Напряжение первичное,U

1

17

ВЛ-110кВ

КЗМ-135

Счетчик

КТ 0,2S (А)

0,5 (R)

К

СЧ

=1

А1R-3-0L-С29-Т+

Зав.№ 1144753;

22000

18

ВЛ-35кВ

КЗМ-386

ТТ

КТ 0,5

К

ТТ

=50/5

3500

Ток

первичный,

I

1

ИИКСредство измерений

Наименование

объекта

учета,

диспетчерское

наименование

присоединения

Вид СИ,

класс точности,

коэффициент

передачи

Обозначение, тип

К

ТТ

·К

ТН

Энергия

активная,

энергия

реактивная,

календарное

время,

интегрированная

активная

и

реактивная

мощность

ТФНД-35М

№ 122357(фаза А)

№ 122367 (фаза В)

№ 122775 (фаза С)

ЗНОМ-35-54

№ 122587(фаза А)

№ 122583 (фаза В)

№ 122582 (фаза С)

Ток вторичный,

I

2

Напряжение

вторичное,U

2

Календарное

время

Энергия

активная

Энергия

реактивная

Мощность

активная

Мощность

реактивная

Коэффициент

мощности

Частота

ТФНД-35М

№ 32775 (фаза А)

№ 32778 (фаза В)

№ 32790 (фаза С)

ЗНОМ-35-54

№ 111183(фаза А)

№ 111773 (фаза В)

№ 111779 (фаза С)

Ток вторичный,

I

2

Напряжение

вторичное,U

2

Календарное

время

Энергия

активная

Энергия

реактивная

Мощность

активная

Мощность

реактивная

Коэффициент

мощности

Частота

Энергия

активная,

энергия

реактивная,

календарное

время,

интегрированная

активная

и

реактивная

мощность

ТФНД-110М

№ 92767 (фаза А)

№ 92768 (фаза В)

№ 92769 (фаза С)

НКФ-110

.№1345083(фаза А)

№ 1345076 (фаза В)

№ 1345065 (фаза С)

Ток вторичный,

I

2

Напряжение

вторичное,U

2

Календарное

время

Энергия

активная

Энергия

реактивная

Мощность

активная

Мощность

реактивная

Коэффициент

мощности

Частота

ТФН-35

№1464624(фаза А)

№ 1464625 (фаза В)

№ 1464627 (фаза С)

9

код

точки

измерений

Наименование

измеряемой

величины

ТН

КТ 0,5

К

ТН

=35000/100

Напряжение первичное,U

1

Счетчик

КТ 0,2S (А)

0,5 (R)

К

СЧ

=1

А1R-3-0L-С29-Т+

Зав.№ 1144754;

ПС-СПП

УСПД

RTU-325L- E2-512-M2-B2

Зав. №1839

ТТ

КТ 0,5

К

ТТ

=600/5

Ток

первичный,

I

1

ТН

КТ 0,5

К

ТН

=220000/100

Напряжение первичное,U

1

19

ВЛ-220кВ

Д-141

Счетчик

КТ 0,2S (А)

0,5 (R)

К

СЧ

=1

А1R-4-AL-С29-Т+

Зав.№ 1144878;

264000

ТТ

КТ 0,5

К

ТТ

=600/5

Ток

первичный,

I

1

ТН

КТ 0,5

К

ТН

=220000/100

Напряжение первичное,U

1

Счетчик

КТ 0,2S (А)

0,5 (R)

К

СЧ

=1

А1R-4-AL-С29-Т+

Зав.№ 1144874;

264000

ТТ

КТ 0,5

К

ТТ

=500/5

Ток

первичный,

I

1

21

ВЛ-220кВ

Д-142

ТН

КТ 0,5

К

ТН

=220000/100

220000

Напряжение первичное,U

1

ИИКСредство измерений

Наименование

объекта

учета,

диспетчерское

наименование

присоединения

Вид СИ,

класс точности,

коэффициент

передачи

Обозначение, тип

К

ТТ

·К

ТН

ЗНОМ-35

№1464622(фаза А)

№ 1464611 (фаза В)

№ 1464607 (фаза С)

Ток вторичный,

I

2

Напряжение

вторичное,U

2

Календарное

время

Энергия

активная

Энергия

реактивная

Мощность

активная

Мощность

реактивная

Коэффициент

мощности

Частота

Энергия

активная,

энергия

реактивная,

календарное

время,

интегрированная

активная

и

реактивная

мощность

ТФЗМ-220Б-IV-УХЛ-1

№2364524(фаза А)

№ 2364577 (фаза В)

№ 2364593 (фаза С)

НКФ-220-58

.№1464008(фаза А)

№ 1464004 (фаза В)

№ 1464001 (фаза С)

Ток вторичный,

I

2

Напряжение

вторичное,U

2

Календарное

время

Энергия

активная

Энергия

реактивная

Мощность

активная

Мощность

реактивная

Коэффициент

мощности

Частота

ТФЗМ-220Б-III-УХЛ-1

№ 24789 (фаза А)

№ 24790 (фаза В)

№ 24793 (фаза С)

НКФ-220-58

.№1464003(фаза А)

№ 1464357 (фаза В)

№ 1464999 (фаза С)

20

ОВ-220кВ

Ток вторичный,

I

2

Напряжение

вторичное,U

2

Календарное

время

Энергия

активная

Энергия

реактивная

Мощность

активная

Мощность

реактивная

Коэффициент

мощности

Частота

ТФЗМ-220Б-IV-УХЛ-1

№1131281(фаза А)

№ 1131288 (фаза В)

№ 1131286 (фаза С)

НКФ-220-58

№1031125(фаза А)

№ 1031127 (фаза В)

№ 1031129 (фаза С)

10

код

точки

измерений

Наименование

измеряемой

величины

Счетчик

КТ 0,2S (А)

0,5 (R)

К

СЧ

=1

А1R-4-AL-С29-Т+

Зав.№ 1144865;

ПС-Джиджива

УСПД

RTU-325L- E2-512-M2-B2

Зав. № 1860

ТТ

КТ 0,5

К

ТТ

=150/5

Ток

первичный,

I

1

ТН

КТ 0,5

К

ТН

=35000/100

Напряжение первичное,U

1

22

ВЛ-35кВ

Т-1

Счетчик

КТ 0,2S (А)

0,5 (R)

К

СЧ

=1

А1R-4-AL-С29-Т+

Зав.№ 1144866;

10500

ПС №15 "Новобирюсинская"

УСПД

RTU-325L- E2-512-M2-B2

Зав. №1862

ТТ

КТ 0,5

К

ТТ

=100/5

Ток

первичный,

I

1

ТН

КТ 0,5

К

ТН

=10000/100

Напряжение первичное,U

1

23

ПС №15

«Новобирюсин-

ская» 110/10 кВ,

Ввод№2

Счетчик

КТ 0,2S (А)

0,5 (R)

К

СЧ

=1

А1R-4-AL-С29-Т+

Зав.№ 465656;

2000

ТТ

КТ 0,5

К

ТТ

=100/5

Ток

первичный,

I

1

24

ТН

КТ 0,5

К

ТН

=10000/100

2000

Напряжение первичное,U

1

ИИКСредство измерений

Наименование

объекта

учета,

диспетчерское

наименование

присоединения

Вид СИ,

класс точности,

коэффициент

передачи

Обозначение, тип

К

ТТ

·К

ТН

Ток вторичный,

I

2

Напряжение

вторичное,U

2

Календарное

время

Энергия

активная

Энергия

реактивная

Мощность

активная

Мощность

реактивная

Коэффициент

мощности

Частота

Энергия

активная,

энергия

реактивная,

календарное

время,

интегрированная

активная

и

реактивная

мощность

ТФН-35Б

№1270603(фаза А)

№ 1270680 (фаза В)

№ 1270632 (фаза С)

ЗНОМ-35-65

№1231123(фаза А)

№ 10314445 (фаза В)

№ 10310053 (фаза С)

Ток вторичный,

I

2

Напряжение

вторичное,U

2

Календарное

время

Энергия

активная

Энергия

реактивная

Мощность

активная

Мощность

реактивная

Коэффициент

мощности

Частота

Энергия

активная,

энергия

реактивная,

календарное

время,

интегрированная

активная

и

реактивная

мощность

ТОЛ-10

№ 34566 (фаза А)

№ 34590 (фаза В)

№ 34573 (фаза С)

НТМИ-10

№ 193127(фаза А)

№ 193126 (фаза В)

№ 193127 (фаза С)

Ток вторичный,

I

2

Напряжение

вторичное,U

2

Календарное

время

Энергия

активная

Энергия

реактивная

Мощность

активная

Мощность

реактивная

Коэффициент

мощности

Частота

ПС №15

«Новобирюсин-

ская» 110/10 кВ,

КЛ-10 кВ

фидер 15-16

ТОЛ-10

№ 55566 (фаза А)

№ 55534 (фаза В)

№ 55522 (фаза С)

НТМИ-10

№1903100(фаза А)

№ 19031001 (фаза В)

№ 19031002 (фаза С)

11

код

точки

измерений

Наименование

измеряемой

величины

Счетчик

КТ 0,2S (А)

0,5 (R)

К

СЧ

=1

А1R-3-AL-С29-Т+

Зав.№ 465654;

ПС №17 "Тамтачет"

УСПД

RTU-325L- E2-512-M2-B2

Зав. №1867

ТТ

КТ 0,5

К

ТТ

=100/5

Ток

первичный,

I

1

ТН

КТ 0,5

К

ТН

=10000/100

Напряжение первичное,U

1

Счетчик

КТ 0,2S (А)

0,5 (R)

К

СЧ

=1

А1R-3-AL-С29-Т+

Зав.№ 478656;

2000

ТТ

КТ 0,5

К

ТТ

=100/5

Ток

первичный,

I

1

ТН

КТ 0,5

К

ТН

=10000/100

Напряжение первичное,U

1

Счетчик

КТ 0,2S (А)

0,5 (R)

К

СЧ

=1

А1R-3-0L-С29-Т+

Зав.№ 4238656;

2000

ТТ

КТ 0,5

К

ТТ

=100/5

Ток

первичный,

I

1

ТН

КТ 0,5

К

ТН

=10000/100

Напряжение первичное,U

1

Счетчик

КТ 0,2S (А)

0,5 (R)

К

СЧ

=1

А1R-3-0L-С29-Т+

Зав.№ 4369765;

2000

ИИКСредство измерений

Наименование

объекта

учета,

диспетчерское

наименование

присоединения

Вид СИ,

класс точности,

коэффициент

передачи

Обозначение, тип

К

ТТ

·К

ТН

Ток вторичный,

I

2

Напряжение

вторичное,U

2

Календарное

время

Энергия

активная

Энергия

реактивная

Мощность

активная

Мощность

реактивная

Коэффициент

мощности

Частота

Энергия

активная,

энергия

реактивная,

календарное

время,

интегрированная

активная

и

реактивная

мощность

ТОЛ-10

№ 657566(фаза А)

№ 6655734 (фаза В)

№ 655432 (фаза С)

НТМИ-10

№1971088(фаза А)

№ 1971085 (фаза В)

№ 1971084 (фаза С)

25

Фидер №17-04

Ток вторичный,

I

2

Напряжение

вторичное,U

2

Календарное

время

Энергия

активная

Энергия

реактивная

Мощность

активная

Мощность

реактивная

Коэффициент

мощности

Частота

ТОЛ-10

№ 657789(фаза А)

№ 6655888 (фаза В)

№ 655750 (фаза С)

НТМИ-10

№1971067(фаза А)

№ 1971055 (фаза В)

№ 1971049 (фаза С)

26

Фидер №17-08

Ток вторичный,

I

2

Напряжение

вторичное,U

2

Календарное

время

Энергия

активная

Энергия

реактивная

Мощность

активная

Мощность

реактивная

Коэффициент

мощности

Частота

ТОЛ-10

№ 157366(фаза А)

№ 1655434 (фаза В)

№ 1655030 (фаза С)

НТМИ-10

№1971051(фаза А)

№ 1971090 (фаза В)

№ 1971046 (фаза С)

27

Фидер №17-09

Ток вторичный,

I

2

Напряжение

вторичное,U

2

Календарное

время

Энергия

активная

Энергия

реактивная

Мощность

активная

Мощность

реактивная

Коэффициент

мощности

Частота

12

код

точки

измерений

Наименование

измеряемой

величины

ТТ

КТ 0,5

К

ТТ

=100/5

Ток

первичный,

I

1

ТН

КТ 0,5

К

ТН

=10000/100

Напряжение первичное,U

1

28

Фидер №17-10

Счетчик

КТ 0,2S (А)

0,5 (R)

К

СЧ

=1

А1R-4-AL-С29-Т+

Зав.№ 4986562;

2000

ТТ

КТ 0,5

К

ТТ

=100/5

Ток

первичный,

I

1

ТН

КТ 0,5

К

ТН

=10000/100

Напряжение первичное,U

1

29

Фидер №17-13

Счетчик

КТ 0,2S (А)

0,5 (R)

К

СЧ

=1

А1R-4-AL-С29-Т+

Зав.№ 4364856;

2000

ТТ

КТ 0,5

К

ТТ

=100/5

Ток

первичный,

I

1

ТН

КТ 0,5

К

ТН

=10000/100

Напряжение первичное,U

1

30

Фидер №17-18

Счетчик

КТ 0,2S (А)

0,5 (R)

К

СЧ

=1

А1R-4-AL-С29-Т+

Зав.№ 4258665;

2000

ТТ

КТ 0,5

К

ТТ

=100/5

Ток

первичный,

I

1

31

Фидер №17-20

ТН

КТ 0,5

К

ТН

=10000/100

2000

Напряжение первичное,U

1

ИИКСредство измерений

Наименование

объекта

учета,

диспетчерское

наименование

присоединения

Вид СИ,

класс точности,

коэффициент

передачи

Обозначение, тип

К

ТТ

·К

ТН

ТОЛ-10

№6654506(фаза А)

№ 6655710 (фаза В)

№ 6656032 (фаза С)

НТМИ-10

№1971071(фаза А)

№ 1971070 (фаза В)

№ 1971033 (фаза С)

Ток вторичный,

I

2

Напряжение

вторичное,U

2

Календарное

время

Энергия

активная

Энергия

реактивная

Мощность

активная

Мощность

реактивная

Коэффициент

мощности

Частота

ТОЛ-10

№ 7560 (фаза А)

№ 75704 (фаза В)

№ 75832 (фаза С)

НТМИ-10

№ 337566(фаза А)

№ 3355734 (фаза В)

№ 335432 (фаза С)

Ток вторичный,

I

2

Напряжение

вторичное,U

2

Календарное

время

Энергия

активная

Энергия

реактивная

Мощность

активная

Мощность

реактивная

Коэффициент

мощности

Частота

ТОЛ-10

№ 652266(фаза А)

№ 6652334 (фаза В)

№ 6500230 (фаза С)

НТМИ-10

.№1442266(фаза А)

№ 1445234 (фаза В)

№1445200 (фаза С)

Ток вторичный,

I

2

Напряжение

вторичное,U

2

Календарное

время

Энергия

активная

Энергия

реактивная

Мощность

активная

Мощность

реактивная

Коэффициент

мощности

Частота

ТОЛ-10

№ 626566(фаза А)

№ 6656737 (фаза В)

№ 653439 (фаза С)

НТМИ-10

№12367388(фазаА)

№ 12367379 (фаза В)

№ 1234399 (фаза С)

13

код

точки

измерений

Наименование

измеряемой

величины

Счетчик

КТ 0,2S (А)

0,5 (R)

К

СЧ

=1

А1R-4-AL-С29-Т+

Зав.№ 73534334;

ПС Быстрая

УСПД

RTU-325L- E2-512-M2-B2

Зав. №1868

ТТ

КТ 0,5

К

ТТ

=150/5

Ток

первичный,

I

1

НТМИ-6

.№32246 (фаза А)

Напряжение первичное,U

1

32

Ввод 110 кВ

Т-1

Счетчик

КТ 0,2S (А)

0,5 (R)

К

СЧ

=1

А1R-4-AL-С29-Т+

Зав.№ 73534646;

1800

Иркутская ГЭС

УСПД

RTU-325- E-512-M3-B8-G

Зав. №1112

ТТ

КТ 0,5

К

ТТ

=1000/5

SB-0,8

№ 35079151

(фаза А,В,С)

Ток

первичный,

I

1

ТН

КТ 0,5

К

ТН

=220000/100

Напряжение первичное,U

1

Счетчик

КТ 0,2S (А)

0,5 (R)

К

СЧ

=1

А1R-ALFA_+

Зав.№ 1107737;

440000

ТТ

КТ 0,5

К

ТТ

=1000/5

SB-0,8

№ 40870

(фаза А,В,С)

Ток

первичный,

I

1

ТН

КТ 0,5

К

ТН

=220000/100

440000

Напряжение первичное,U

1

ИИКСредство измерений

Наименование

объекта

учета,

диспетчерское

наименование

присоединения

Вид СИ,

класс точности,

коэффициент

передачи

Обозначение, тип

К

ТТ

·К

ТН

Ток вторичный,

I

2

Напряжение

вторичное,U

2

Календарное

время

Энергия

активная

Энергия

реактивная

Мощность

активная

Мощность

реактивная

Коэффициент

мощности

Частота

Энергия

активная,

энергия

реактивная,

календарное

время,

интегрированная

активная

и

реактивная

мощность

Т-0,66У

№6006530(фаза А)

№ 6056734 (фаза В)

№ 6034398 (фаза С)

ТН

КТ

К

ТН

= 6000/100

Ток вторичный,

I

2

Напряжение

вторичное,U

2

Календарное

время

Энергия

активная

Энергия

реактивная

Мощность

активная

Мощность

реактивная

Коэффициент

мощности

Частота

Энергия

активная,

энергия

реактивная,

календарное

время,

интегрированная

активная

и

реактивная

мощность

НКФ-220

.№1488228 (фазаА)

№1488232 (фаза В)

№1488491 (фаза С)

33

1В-2АТ

Ток вторичный,

I

2

Напряжение

вторичное,U

2

Календарное

время

Энергия

активная

Энергия

реактивная

Мощность

активная

Мощность

реактивная

Коэффициент

мощности

Частота

34

2В-2АТ

НКФ-220

№1488490 (фазаА)

№1488492 (фаза В)

№1488225 (фаза С)

14

код

точки

измерений

Наименование

измеряемой

величины

Счетчик

КТ 0,2S (А)

0,5 (R)

К

СЧ

=1

А1R-ALFA_+

Зав.№ 1107738;

ТТ

КТ 0,5

К

ТТ

=1000/5

SB-0,8

№ 35079150

(фаза А,В,С)

Ток

первичный,

I

1

ТН

КТ 0,5

К

ТН

=220000/100

Напряжение первичное,U

1

35

1В-3АТ

Счетчик

КТ 0,2S (А)

0,5 (R)

К

СЧ

=1

А1R-ALFA_+

Зав.№ 1107739;

440000

ТТ

КТ 0,5

К

ТТ

=1000/5

SB-0,8

№ 35076304

(фаза А,В,С)

Ток

первичный,

I

1

ТН

КТ 0,5

К

ТН

=220000/100

Напряжение первичное,U

1

36

2В-3АТ

Счетчик

КТ 0,2S (А)

0,5 (R)

К

СЧ

=1

А1R-ALFA_+

Зав.№ 1107740;

440000

ТТ

КТ 0,5

К

ТТ

=1000/5

Ток

первичный,

I

1

ТН

КТ 0,5

К

ТН

=110000/100

Напряжение первичное,U

1

37

"Кировская"

Счетчик

КТ 0,2S (А)

0,5 (R)

К

СЧ

=1

А1R-ALFA_+

Зав.№ 1107745;

220000

38

"Мельниково"

ТТ

КТ 0,5

К

ТТ

=1000/5

220000

Ток

первичный,

I

1

ИИКСредство измерений

Наименование

объекта

учета,

диспетчерское

наименование

присоединения

Вид СИ,

класс точности,

коэффициент

передачи

Обозначение, тип

К

ТТ

·К

ТН

Ток вторичный,

I

2

Напряжение

вторичное,U

2

Календарное

время

Энергия

активная

Энергия

реактивная

Мощность

активная

Мощность

реактивная

Коэффициент

мощности

Частота

НКФ- 220

№1488228 (фазаА)

№1488232 (фаза В)

№1488491 (фаза С)

Ток вторичный,

I

2

Напряжение

вторичное,U

2

Календарное

время

Энергия

активная

Энергия

реактивная

Мощность

активная

Мощность

реактивная

Коэффициент

мощности

Частота

НКФ- 220

№1488490 (фазаА)

№1488492 (фаза В)

№1488225 (фаза С)

Ток вторичный,

I

2

Напряжение

вторичное,U

2

Календарное

время

Энергия

активная

Энергия

реактивная

Мощность

активная

Мощность

реактивная

Коэффициент

мощности

Частота

KOKS 24D11

Зав № 49034 (фаза А)

Зав. № 34907 (фаза В)

Зав. № 12008 (фаза С)

НКФ-110

Зав. № 4471 (фаза А)

Зав. № 4463 (фаза В)

Зав. № 4438 (фаза С)

Ток вторичный,

I

2

Напряжение

вторичное,U

2

Календарное

время

Энергия

активная

Энергия

реактивная

Мощность

активная

Мощность

реактивная

Коэффициент

мощности

Частота

ТВУ-110-5

Зав. № 2934 (фаза А)

Зав. № 3599 (фаза В)

Зав. № 2158 (фаза С)

15

код

точки

измерений

Наименование

измеряемой

величины

ТН

КТ 0,5

К

ТН

=110000/100

Напряжение первичное,U

1

Счетчик

КТ 0,2S (А)

0,5 (R)

К

СЧ

=1

А1R-ALFA_+

Зав.№ 1107746;

ТТ

КТ 0,5

К

ТТ

=1000/5

Ток

первичный,

I

1

ТН

КТ 0,5

К

ТН

=110000/100

Напряжение первичное,U

1

39

“Шелехов-А”

Счетчик

КТ 0,2S (А)

0,5 (R)

К

СЧ

=1

А1R-ALFA_+

Зав.№ 1107748;

220000

ТТ

КТ 0,5

К

ТТ

=1000/5

Ток

первичный,

I

1

ТН

КТ 0,5

К

ТН

=110000/100

Напряжение первичное,U

1

40

"Шелехов-Б”

Счетчик

КТ 0,2S (А)

0,5 (R)

К

СЧ

=1

А1R-ALFA_+

Зав.№ 1107749;

220000

ТТ

КТ 0,5

К

ТТ

=1000/5

Ток

первичный,

I

1

ТН

КТ 0,5

К

ТН

=110000/100

Напряжение первичное,U

1

41

“Шелехов-В”

Счетчик

КТ 0,2S (А)

0,5 (R)

К

СЧ

=1

А1R-ALFA_+

Зав.№ 1107750;

220000

ИИКСредство измерений

Наименование

объекта

учета,

диспетчерское

наименование

присоединения

Вид СИ,

класс точности,

коэффициент

передачи

Обозначение, тип

К

ТТ

·К

ТН

НКФ-110

Зав. № 4434 (фаза А)

Зав. № 4599 (фаза В)

Зав. № 4458 (фаза С)

Ток вторичный,

I

2

Напряжение

вторичное,U

2

Календарное

время

Энергия

активная

Энергия

реактивная

Мощность

активная

Мощность

реактивная

Коэффициент

мощности

Частота

ТВУ-110-5

Зав. № 2902 (фаза А)

Зав. № 3554 (фаза В)

Зав. № 2192 (фаза С)

НКФ-110

Зав. № 4434 (фаза А)

Зав. № 4599 (фаза В)

Зав. № 4458 (фаза С)

Ток вторичный,

I

2

Напряжение

вторичное,U

2

Календарное

время

Энергия

активная

Энергия

реактивная

Мощность

активная

Мощность

реактивная

Коэффициент

мощности

Частота

KOKS 24D11

Зав. № 144018 (фаза А)

Зав. № 144069 (фазаВ)

Зав. № 144095 (фазаС)

НКФ-110

Зав. № 4471 (фаза А)

Зав. № 4463 (фаза В)

Зав. № 4438 (фаза С)

Ток вторичный,

I

2

Напряжение

вторичное,U

2

Календарное

время

Энергия

активная

Энергия

реактивная

Мощность

активная

Мощность

реактивная

Коэффициент

мощности

Частота

KOKS 24D11

Зав. № 144011 (фаза А)

Зав. № 144037 (фазаВ)

Зав. №144087 (фазаС)

НКФ-110

Зав. № 4434 (фаза А)

Зав. № 4599 (фаза В)

Зав. № 4458 (фаза С)

Ток вторичный,

I

2

Напряжение

вторичное,U

2

Календарное

время

Энергия

активная

Энергия

реактивная

Мощность

активная

Мощность

реактивная

Коэффициент

мощности

Частота

16

код

точки

измерений

Наименование

измеряемой

величины

ТТ

КТ 0,5

К

ТТ

=1000/5

SB-0,8

№ 35079150

(фаза А,В,С)

Ток

первичный,

I

1

ТН

КТ 0,5

К

ТН

=110000/100

Напряжение первичное,U

1

42

"Шелехов-Г"

Счетчик

КТ 0,2S (А)

0,5 (R)

К

СЧ

=1

А1R-ALFA_+

Зав.№ 1107751;

220000

ТТ

КТ 0,5

К

ТТ

=1000/5

Ток

первичный,

I

1

ТН

КТ 0,5

К

ТН

=110000/100

Напряжение первичное,U

1

43

"Южная-А"

Счетчик

КТ 0,2S (А)

0,5 (R)

К

СЧ

=1

А1R-ALFA_+

Зав.№ 1107752;

220000

ТТ

КТ 0,5

К

ТТ

=1000/5

Ток

первичный,

I

1

ТН

КТ 0,5

К

ТН

=110000/100

Напряжение первичное,U

1

44

"Южная-Б"

Счетчик

КТ 0,2S (А)

0,5 (R)

К

СЧ

=1

А1R-ALFA_+

Зав.№ 1107753;

220000

ТТ

КТ 0,5

К

ТТ

=300/5

Ток

первичный,

I

1

45

ОВ-110

ТН

КТ 0,5

К

ТН

=110000/100

66000

Напряжение первичное,U

1

ИИКСредство измерений

Наименование

объекта

учета,

диспетчерское

наименование

присоединения

Вид СИ,

класс точности,

коэффициент

передачи

Обозначение, тип

К

ТТ

·К

ТН

НКФ-110

Зав. № 4471 (фаза А)

Зав. № 4463 (фаза В)

Зав. № 4438 (фаза С)

Ток вторичный,

I

2

Напряжение

вторичное,U

2

Календарное

время

Энергия

активная

Энергия

реактивная

Мощность

активная

Мощность

реактивная

Коэффициент

мощности

Частота

ТВУ-110-5

Зав. № 2909 (фаза А)

Зав. № 3558 (фаза В)

Зав. № 2195 (фаза С)

НКФ-110

Зав. № 4434 (фаза А)

Зав. № 4599 (фаза В)

Зав. № 4458 (фаза С)

Ток вторичный,

I

2

Напряжение

вторичное,U

2

Календарное

время

Энергия

активная

Энергия

реактивная

Мощность

активная

Мощность

реактивная

Коэффициент

мощности

Частота

ТВУ-110-5

Зав. № 2901 (фаза А)

Зав. № 3557 (фаза В)

Зав. № 2190 (фаза С)

НКФ-110

Зав. № 4471 (фаза А)

Зав. № 4463 (фаза В)

Зав. № 4438 (фаза С)

Ток вторичный,

I

2

Напряжение

вторичное,U

2

Календарное

время

Энергия

активная

Энергия

реактивная

Мощность

активная

Мощность

реактивная

Коэффициент

мощности

Частота

ТВУ-110-5

Зав. № 1574 (фаза А)

Зав. № 1371 (фаза В)

Зав. № 1473 (фаза С)

НКФ-110

Зав. № 4471 (фаза А)

Зав. № 4463 (фаза В)

Зав. № 4438 (фаза С)

17

код

точки

измерений

Наименование

измеряемой

величины

Счетчик

КТ 0,2S (А)

0,5 (R)

К

СЧ

=1

А1R-ALFA_+

Зав.№ 1107747;

Братская ГЭС

УСПД

RTU-325- E-512-M3-B8-G

Зав. №1112

ТТ

КТ 0,5

К

ТТ

= 2000/1

Ток

первичный,

I

1

Напряжение первичное,U

1

46

ВЛ 500кВ

№561

Счетчик

КТ 0,2 (А)

0,2(R)

К

СЧ

=1

Альфа

A1R-4-AL-С29-T+

Зав.№ 1105348;

10000000

ТТ

КТ 0,5

К

ТТ

= 2000/1

Ток

первичный,

I

1

Напряжение первичное,U

1

47

ВЛ 500кВ

№562

Счетчик

КТ 0,2 (А)

0,2(R)

К

СЧ

=1

Альфа

A1R-4-AL-С29-T+

Зав.№ 1105349;

10000000

ТТ

КТ 0,5

К

ТТ

= 2000/1

Ток

первичный,

I

1

10000000

Напряжение первичное,U

1

48

ВЛ 500кВ

№569

Счетчик

КТ 0,2 (А)

0,2(R)

К

СЧ

=1

Альфа

A1R-4-AL-С29-T+

Зав.№ 1105350;

ИИКСредство измерений

Наименование

объекта

учета,

диспетчерское

наименование

присоединения

Вид СИ,

класс точности,

коэффициент

передачи

Обозначение, тип

К

ТТ

·К

ТН

Ток вторичный,

I

2

Напряжение

вторичное,U

2

Календарное

время

Энергия

активная

Энергия

реактивная

Мощность

активная

Мощность

реактивная

Коэффициент

мощности

Частота

Энергия

активная,

энергия

реактивная,

календарное

время,

интегрированная

активная

и

реактивная

мощность

ТН

КТ 1

К

ТН

= 500000/100

ТФЗМ-500

Зав. № 2242 (фаза А)

Зав. № 2244 (фаза В)

Зав. № 2246 (фаза С)

НКФ-500

Зав. № 814911 (фазаА)

Зав. № 814916 (фазаВ)

Зав. № 814912(фазаС)

Ток вторичный,

I

2

Напряжение

вторичное,U

2

Календарное

время

Энергия

активная

Энергия

реактивная

Мощность

активная

Мощность

реактивная

Коэффициент

мощности

Частота

ТН

КТ 1

К

ТН

= 500000/100

ТФЗМ-500

Зав. № 943 (фаза А)

Зав. № 985 (фаза В)

Зав. № 1000 (фаза С)

НКФ-500

Зав. № 814917(фаза А)

Зав. № 814918 (фазаВ)

Зав. № 814913(фазаС)

Ток вторичный,

I

2

Напряжение

вторичное,U

2

Календарное

время

Энергия

активная

Энергия

реактивная

Мощность

активная

Мощность

реактивная

Коэффициент

мощности

Частота

ТН

КТ 1

К

ТН

= 500000/100

ТФЗМ-500

Зав. № 941 (фаза А)

Зав. № 951 (фаза В)

Зав. № 675 (фаза С)

НКФ-500

Зав. №814917(фазаА)

Зав. № 814918 (фазаВ)

Зав. № 814913(фазаС)

Ток вторичный,

I

2

Напряжение

вторичное,U

2

Календарное

время

Энергия

активная

Энергия

реактивная

Мощность

активная

Мощность

реактивная

Коэффициент

мощности

Частота

18

код

точки

измерений

Наименование

измеряемой

величины

ТТ

КТ 0,5

К

ТТ

= 2000/1

Ток

первичный,

I

1

Напряжение первичное,U

1

49

ВЛ 500кВ

№570

Счетчик

КТ 0,2 (А)

0,2(R)

К

СЧ

=1

Альфа

A1R-4-AL-С29-T+

Зав.№ 1105351;

10000000

ТТ

КТ 0,5

К

ТТ

= 2000/1

Ток

первичный,

I

1

Напряжение первичное,U

1

50

ВЛ 500кВ

№571

Счетчик

КТ 0,2 (А)

0,2(R)

К

СЧ

=1

Альфа

A1R-4-AL-С29-T+

Зав.№ 1105352;

10000000

ТТ

КТ 0,5

К

ТТ

= 2000/1

Ток

первичный,

I

1

ТН

КТ 0,5

К

ТН

= 220000/100

Напряжение первичное,U

1

51

ВЛ 220кВ

№238

Счетчик

КТ 0,2 (А)

0,2(R)

К

СЧ

=1

Альфа

A1R-4-AL-С29-T+

Зав.№ 1105341;

4400000

ТТ

КТ 0,5

К

ТТ

= 2000/1

Ток

первичный,

I

1

52

ВЛ 220кВ

№239

ТН

КТ 0,5

К

ТН

= 220000/100

4400000

Напряжение первичное,U

1

ИИКСредство измерений

Наименование

объекта

учета,

диспетчерское

наименование

присоединения

Вид СИ,

класс точности,

коэффициент

передачи

Обозначение, тип

К

ТТ

·К

ТН

КТ 1

К

ТН

= 500000/100

ТФЗМ-500

Зав. № 920 (фаза А)

Зав. № 816 (фаза В)

Зав. № 925 (фаза С)

НКФ-500

Зав. №814917(фазаА)

Зав. №814918 (фаза В)

Зав. № 814913(фазаС)

Ток вторичный,

I

2

Напряжение

вторичное,U

2

Календарное

время

Энергия

активная

Энергия

реактивная

Мощность

активная

Мощность

реактивная

Коэффициент

мощности

Частота

ТН

КТ 1

К

ТН

= 500000/100

ТФЗМ-500

Зав. № 2701 (фаза А)

Зав. № 682 (фаза В)

Зав. № 2729 (фаза С)

НКФ-500

Зав. №814917(фазаА)

Зав. №814918 (фаза В)

Зав. № 814913(фазаС)

Ток вторичный,

I

2

Напряжение

вторичное,U

2

Календарное

время

Энергия

активная

Энергия

реактивная

Мощность

активная

Мощность

реактивная

Коэффициент

мощности

Частота

ТФНД-220

Зав. № 1083 (фаза А)

Зав. № 282 (фаза В)

Зав. № 1039 (фаза С)

НКФ-220-58У1

Зав. № 26782(фаза А)

Зав. № 26789 (фаза В)

Зав. № 26648(фаза С)

Ток вторичный,

I

2

Напряжение

вторичное,U

2

Календарное

время

Энергия

активная

Энергия

реактивная

Мощность

активная

Мощность

реактивная

Коэффициент

мощности

Частота

ТФНД-220

Зав. № 1695 (фаза А)

Зав. № 6836 (фаза В)

Зав. № 1301 (фаза С)

НКФ-220-58У1

Зав. № 35819(фаза А)

Зав. № 35763 (фаза В)

Зав. № 35759 (фазаС)

19

код

точки

измерений

Наименование

измеряемой

величины

Счетчик

КТ 0,2 (А)

0,2(R)

К

СЧ

=1

Альфа

A1R-4-AL-С29-T+

Зав.№ 1105342;

ТТ

КТ 0,5

К

ТТ

= 2000/1

Ток

первичный,

I

1

ТН

КТ 0,5

К

ТН

= 220000/100

Напряжение первичное,U

1

53

ВЛ 220кВ

№242

Счетчик

КТ 0,2 (А)

0,2(R)

К

СЧ

=1

Альфа

A1R-4-AL-С29-T+

Зав.№ 1105343;

4400000

ТТ

КТ 0,5

К

ТТ

= 2000/1

Ток

первичный,

I

1

ТН

КТ 0,5

К

ТН

= 220000/100

Напряжение первичное,U

1

54

ВЛ 220кВ

№243

Счетчик

КТ 0,2 (А)

0,2(R)

К

СЧ

=1

Альфа

A1R-4-AL-С29-T+

Зав.№ 1105344;

4400000

ТТ

КТ 0,5

К

ТТ

= 2000/1

Ток

первичный,

I

1

ТН

КТ 0,5

К

ТН

= 220000/100

Напряжение первичное,U

1

55

ВЛ 220кВ

№250

Счетчик

КТ 0,2 (А)

0,2(R)

К

СЧ

=1

Альфа

A1R-4-AL-С29-T+

Зав.№ 1105345;

4400000

56

ВЛ 220кВ

№233

ТТ

КТ 0,5

К

ТТ

= 2000/1

4400000

Ток

первичный,

I

1

ИИКСредство измерений

Наименование

объекта

учета,

диспетчерское

наименование

присоединения

Вид СИ,

класс точности,

коэффициент

передачи

Обозначение, тип

К

ТТ

·К

ТН

Ток вторичный,

I

2

Напряжение

вторичное,U

2

Календарное

время

Энергия

активная

Энергия

реактивная

Мощность

активная

Мощность

реактивная

Коэффициент

мощности

Частота

ТФНД-220

Зав. № 244 (фаза А)

Зав. № 249 (фаза В)

Зав. № 55 (фаза С)

НКФ-220-58У1

Зав. № 35819(фаза А)

Зав. № 35763 (фаза В)

Зав. № 35759 (фазаС)

Ток вторичный,

I

2

Напряжение

вторичное,U

2

Календарное

время

Энергия

активная

Энергия

реактивная

Мощность

активная

Мощность

реактивная

Коэффициент

мощности

Частота

ТФНД-220

Зав. № 4123 (фаза А)

Зав. № 9113 (фаза В)

Зав. № 4041 (фаза С)

НКФ-220-58У1

Зав. № 35808(фаза А)

Зав. № 35809 (фаза В)

Зав. № 35682 (фазаС)

Ток вторичный,

I

2

Напряжение

вторичное,U

2

Календарное

время

Энергия

активная

Энергия

реактивная

Мощность

активная

Мощность

реактивная

Коэффициент

мощности

Частота

ТФНД-220

Зав. № 47 (фаза А)

Зав. № 140 (фаза В)

Зав. № 142 (фаза С)

НКФ-220-58У1

Зав. № 35808(фаза А)

Зав. № 35809 (фаза В)

Зав. № 35682 (фаза С

Ток вторичный,

I

2

Напряжение

вторичное,U

2

Календарное

время

Энергия

активная

Энергия

реактивная

Мощность

активная

Мощность

реактивная

Коэффициент

мощности

Частота

ТФНД-220

Зав. № 38 (фаза А)

Зав. № 356 (фаза В)

Зав. № 35 (фаза С)

20

код

точки

измерений

Наименование

измеряемой

величины

ТН

КТ 0,5

К

ТН

= 220000/100

Напряжение первичное,U

1

Счетчик

КТ 0,2 (А)

0,2(R)

К

СЧ

=1

Альфа

A1R-4-AL-С29-T+

Зав.№ 1105338

ТТ

КТ 0,5

К

ТТ

= 2000/1

Ток

первичный,

I

1

ТН

КТ 0,5

К

ТН

= 220000/100

Напряжение первичное,U

1

57

ВЛ 220кВ

№235

Счетчик

КТ 0,2 (А)

0,2(R)

К

СЧ

=1

Альфа

A1R-4-AL-С29-T+

Зав.№ 1105339;

4400000

ТТ

КТ 0,5

К

ТТ

= 2000/1

Ток

первичный,

I

1

ТН

КТ 0,5

К

ТН

= 220000/100

Напряжение первичное,U

1

58

ВЛ 220кВ

№236

Счетчик

КТ 0,2 (А)

0,2(R)

К

СЧ

=1

Альфа

A1R-4-AL-С29-T+

Зав.№ 1105340;

4400000

ТТ

КТ 0,5

К

ТТ

= 2000/1

Ток

первичный,

I

1

ТН

КТ 0,5

К

ТН

= 220000/100

Напряжение первичное,U

1

59

ВЛ 220кВ

БрАЗ-1

Счетчик

КТ 0,2 (А)

0,2(R)

К

СЧ

=1

Альфа

A1R-4-AL-С29-T+

Зав.№ 1105326;

4400000

ИИКСредство измерений

Наименование

объекта

учета,

диспетчерское

наименование

присоединения

Вид СИ,

класс точности,

коэффициент

передачи

Обозначение, тип

К

ТТ

·К

ТН

НКФ-220-58У1

Зав. № 35808(фаза А)

Зав. № 35809 (фаза В)

Зав. № 35682 (фазаС)

Ток вторичный,

I

2

Напряжение

вторичное,U

2

Календарное

время

Энергия

активная

Энергия

реактивная

Мощность

активная

Мощность

реактивная

Коэффициент

мощности

Частота

ТФНД-220

Зав. № 2 (фаза А)

Зав. № 3 (фаза В)

Зав. № 1 (фаза С)

НКФ-220-58У1

Зав. № 35808(фаза А)

Зав. № 35809 (фаза В)

Зав. № 35682 (фазаС)

Ток вторичный,

I

2

Напряжение

вторичное,U

2

Календарное

время

Энергия

активная

Энергия

реактивная

Мощность

активная

Мощность

реактивная

Коэффициент

мощности

Частота

ТФНД-220

Зав. № 3631 (фаза А)

Зав. № 3831 (фаза В)

Зав. № 3797 (фаза С)

НКФ-220-58У1

Зав. № 35808(фаза А)

Зав. № 35809 (фаза В)

Зав. № 35682 (фазаС)

Ток вторичный,

I

2

Напряжение

вторичное,U

2

Календарное

время

Энергия

активная

Энергия

реактивная

Мощность

активная

Мощность

реактивная

Коэффициент

мощности

Частота

ТФНД-220

Зав. № 95 (фаза А)

Зав. № 82 (фаза В)

Зав. № 96 (фаза С)

НКФ-220-58У1

Зав. № 40635(фаза А)

Зав. № 40699 (фаза В)

Зав. № 40434 (фаза С

Ток вторичный,

I

2

Напряжение

вторичное,U

2

Календарное

время

Энергия

активная

Энергия

реактивная

Мощность

активная

Мощность

реактивная

Коэффициент

мощности

Частота

21

код

точки

измерений

Наименование

измеряемой

величины

ТТ

КТ 0,5

К

ТТ

= 2000/1

Ток

первичный,

I

1

ТН

КТ 0,5

К

ТН

= 220000/100

Напряжение первичное,U

1

60

ВЛ 220кВ

БрАЗ-2

Счетчик

КТ 0,2 (А)

0,2(R)

К

СЧ

=1

Альфа

A1R-4-AL-С29-T+

Зав.№ 1105327;

4400000

ТТ

КТ 0,5

К

ТТ

= 2000/1

Ток

первичный,

I

1

ТН

КТ 0,5

К

ТН

= 220000/100

Напряжение первичное,U

1

61

ВЛ 220кВ

БрАЗ-3

Счетчик

КТ 0,2 (А)

0,2(R)

К

СЧ

=1

Альфа

A1R-4-AL-С29-T+

Зав.№ 1105328;

4400000

ТТ

КТ 0,5

К

ТТ

= 2000/1

Ток

первичный,

I

1

ТН

КТ 0,5

К

ТН

= 220000/100

Напряжение первичное,U

1

62

ВЛ 220кВ

БрАЗ-4

Счетчик

КТ 0,2 (А)

0,2(R)

К

СЧ

=1

Альфа

A1R-4-AL-С29-T+

Зав.№ 1105331;

4400000

ТТ

КТ 0,5

К

ТТ

= 2000/1

Ток

первичный,

I

1

63

ВЛ 220кВ

БрАЗ-5

ТН

КТ 0,5

К

ТН

= 220000/100

4400000

Напряжение первичное,U

1

ИИКСредство измерений

Наименование

объекта

учета,

диспетчерское

наименование

присоединения

Вид СИ,

класс точности,

коэффициент

передачи

Обозначение, тип

К

ТТ

·К

ТН

ТФНД-220

Зав. № 137 (фаза А)

Зав. № 211 (фаза В)

Зав. № 257 (фаза С)

НКФ-220-58У1

Зав. № 40635(фаза А)

Зав. № 40699 (фаза В)

Зав. № 40434 (фаза С)

Ток вторичный,

I

2

Напряжение

вторичное,U

2

Календарное

время

Энергия

активная

Энергия

реактивная

Мощность

активная

Мощность

реактивная

Коэффициент

мощности

Частота

ТФНД-220

Зав. № 162 (фаза А)

Зав. № 43 (фаза В)

Зав. № 42 (фаза С)

НКФ-220-58У1

Зав. № 40635(фаза А)

Зав. № 40699 (фаза В)

Зав. № 40434 (фаза С)

Ток вторичный,

I

2

Напряжение

вторичное,U

2

Календарное

время

Энергия

активная

Энергия

реактивная

Мощность

активная

Мощность

реактивная

Коэффициент

мощности

Частота

ТФНД-220

Зав. № 132 (фаза А)

Зав. № 265 (фаза В)

Зав. № 252 (фаза С)

НКФ-220-58У1

Зав. № 40635 (фаза А)

Зав. № 40699 (фаза В)

Зав. № 40434 (фаза С)

Ток вторичный,

I

2

Напряжение

вторичное,U

2

Календарное

время

Энергия

активная

Энергия

реактивная

Мощность

активная

Мощность

реактивная

Коэффициент

мощности

Частота

ТФНД-220

Зав. № 3873 (фаза А)

Зав. № 3863 (фаза В)

Зав. № 3917 (фаза С)

НКФ-220-58У1

Зав. № 40635 (фаза А)

Зав. № 40699 (фаза В)

Зав. № 40434 (фаза С)

22

код

точки

измерений

Наименование

измеряемой

величины

Счетчик

КТ 0,2 (А)

0,2(R)

К

СЧ

=1

Альфа

A1R-4-AL-С29-T+

Зав.№ 1105330;

ТТ

КТ 0,5

К

ТТ

= 2000/1

Ток

первичный,

I

1

ТН

КТ 0,5

К

ТН

= 220000/100

Напряжение первичное,U

1

64

ВЛ 220кВ

БрАЗ-6

Счетчик

КТ 0,2 (А)

0,2(R)

К

СЧ

=1

Альфа

A1R-4-AL-С29-T+

Зав.№ 1105366;

4400000

ТТ

КТ 0,5

К

ТТ

= 2000/1

Ток

первичный,

I

1

ТН

КТ 0,5

К

ТН

= 220000/100

Напряжение первичное,U

1

65

ВЛ 220кВ

БрАЗ-7

Счетчик

КТ 0,2 (А)

0,2 (R)

К

СЧ

=1

Альфа

A1R-4-AL-С29-T+

Зав.№ 1105329;

4400000

ТТ

КТ 0,5

К

ТТ

= 2000/1

Ток

первичный,

I

1

ТН

КТ 0,5

К

ТН

= 220000/100

Напряжение первичное,U

1

66

ВЛ 220кВ

БрАЗ-8

Счетчик

КТ 0,2S (А)

0,5(R)

К

СЧ

=1

Альфа

A1R-4-AL-С29-T+

Зав.№ 1105332;

4400000

67

ВЛ 220кВ

БрАЗ-9

ТТ

КТ 0,5

К

ТТ

= 2000/1

4400000

Ток

первичный,

I

1

ИИКСредство измерений

Наименование

объекта

учета,

диспетчерское

наименование

присоединения

Вид СИ,

класс точности,

коэффициент

передачи

Обозначение, тип

К

ТТ

·К

ТН

Ток вторичный,

I

2

Напряжение

вторичное,U

2

Календарное

время

Энергия

активная

Энергия

реактивная

Мощность

активная

Мощность

реактивная

Коэффициент

мощности

Частота

ТФНД-220

Зав. № 117 (фаза А)

Зав. № 1246 (фаза В)

Зав. № 115 (фаза С)

НКФ-220-58У1

Зав. № 26782(фаза А)

Зав. № 26789 (фаза В)

Зав. № 26648 (фаза С)

Ток вторичный,

I

2

Напряжение

вторичное,U

2

Календарное

trial

Энергия

активная

Энергия

реактивная

Мощность

активная

Мощность

реактивная

Коэффициент

мощности

Частота

ТФНД-220

Зав. № 268 (фаза А)

Зав. № 267 (фаза В)

Зав. № 270 (фаза С)

НКФ-220-58У1

Зав. № 26782(фаза А)

Зав. № 26789 (фаза В)

Зав. № 26648 (фаза С)

Ток вторичный,

I

2

Напряжение

вторичное,U

2

Календарное

время

Энергия

активная

Энергия

реактивная

Мощность

активная

Мощность

реактивная

Коэффициент

мощности

Частота

ТФНД-220

Зав. № 247 (фаза А)

Зав. № 248 (фаза В)

Зав. № 113 (фаза С)

НКФ-220-58У1

Зав. № 26782(фаза А)

Зав. № 26789 (фаза В)

Зав. № 26648 (фаза С)

Ток вторичный,

I

2

Напряжение

вторичное,U

2

Календарное

время

Энергия

активная

Энергия

реактивная

Мощность

активная

Мощность

реактивная

Коэффициент

мощности

Частота

ТФНД-220

Зав. № 851 (фаза А)

Зав. № 853 (фаза В)

Зав. № 863 (фаза С)

23

код

точки

измерений

Наименование

измеряемой

величины

ТН

КТ 0,5

К

ТН

= 220000/100

Напряжение первичное,U

1

Счетчик

КТ 0,2S (А)

0,5(R)

К

СЧ

=1

Альфа

A1R-4-AL-С29-T+

Зав.№ 1105333;

ТТ

КТ 0,5

К

ТТ

= 2000/1

Ток

первичный,

I

1

ТН

КТ 0,5

К

ТН

= 220000/100

Напряжение первичное,U

1

68

ВЛ 220кВ

БрАЗ-10

Счетчик

КТ 0,2S (А)

0,5(R)

К

СЧ

=1

Альфа

A1R-4-AL-С29-T+

Зав.№ 1105334;

4400000

ТТ

КТ 0,5

К

ТТ

= 2000/1

Ток

первичный,

I

1

ТН

КТ 0,5

К

ТН

= 220000/100

Напряжение первичное,U

1

69

ВЛ 220кВ

БрАЗ-11

Счетчик

КТ 0,2S (А)

0,5(R)

К

СЧ

=1

Альфа

A1R-4-AL-С29-T+

Зав.№ 1105335;

4400000

ТТ

КТ 0,5

К

ТТ

= 2000/1

Ток

первичный,

I

1

ТН

КТ 0,5

К

ТН

= 220000/100

Напряжение первичное,U

1

70

ВЛ 220кВ

БрАЗ-12

Счетчик

КТ 0,2 S(А)

0,5(R)

К

СЧ

=1

Альфа

A1R-4-AL-С29-T+

Зав.№ 1105336;

4400000

ИИКСредство измерений

Наименование

объекта

учета,

диспетчерское

наименование

присоединения

Вид СИ,

класс точности,

коэффициент

передачи

Обозначение, тип

К

ТТ

·К

ТН

НКФ-220-58У1

Зав. № 26782(фаза А)

Зав. № 26789 (фаза В)

Зав. № 26648 (фаза С)

Ток вторичный,

I

2

Напряжение

вторичное,U

2

Календарное

время

Энергия

активная

Энергия

реактивная

Мощность

активная

Мощность

реактивная

Коэффициент

мощности

Частота

ТФНД-220

Зав. № 848 (фаза А)

Зав. № 850 (фаза В)

Зав. № 849 (фаза С)

НКФ-220-58У1

Зав. № 35819(фазаА)

Зав. № 35763 (фаза В)

Зав. № 35759 (фаза С

Ток вторичный,

I

2

Напряжение

вторичное,U

2

Календарное

время

Энергия

активная

Энергия

реактивная

Мощность

активная

Мощность

реактивная

Коэффициент

мощности

Частота

ТФНД-220

Зав. № 847 (фаза А)

Зав. № 860 (фаза В)

Зав. № 855 (фаза С)

НКФ-220-58У1

Зав. № 35819(фазаА)

Зав. № 35763 (фаза В)

Зав. № 35759 (фаза С)

Ток вторичный,

I

2

Напряжение

вторичное,U

2

Календарное

время

Энергия

активная

Энергия

реактивная

Мощность

активная

Мощность

реактивная

Коэффициент

мощности

Частота

ТФНД-220

Зав. № 884 (фаза А)

Зав. № 1318 (фаза В)

Зав. № 852 (фаза С)

НКФ-220-58У1

Зав. № 35819(фазаА)

Зав. № 35763 (фаза В)

Зав. № 35759 (фаза С)

Ток вторичный,

I

2

Напряжение

вторичное,U

2

Календарное

время

Энергия

активная

Энергия

реактивная

Мощность

активная

Мощность

реактив-ная

;

Коэффициент

мощности

;

Частота

24

код

точки

измерений

Наименование

измеряемой

величины

ТТ

КТ 0,5

К

ТТ

= 2000/1

Ток

первичный,

I

1

ТН

КТ 0,5

К

ТН

=220000/100

Напряжение первичное,U

1

Счетчик

КТ 0,2 S(А)

0,5(R)

К

СЧ

=1

Альфа

А1R4-AL-C29-T+

Зав.№ 1105337

4400000

ТТ

КТ 0,5

К

ТТ

= 2000/1

Ток

первичный,

I

1

ТН

КТ 0,5

К

ТН

=220000/100

Напряжение первичное,U

1

Счетчик

КТ 0,2 S(А)

0,5(R)

К

СЧ

=1

Альфа

А1R4-AL-C29-T+

Зав.№ 1105346;

4400000

Усть-Илимская ГЭС

УСПД

RTU-325- E-512-M3-B8-G

Зав. №1108

ТТ

КТ 0,2S

К

ТТ

= 2000/1

Ток

первичный,

I

1

ТН

КТ 0,2

К

ТН

=500000/100

Напряжение первичное,U

1

Счетчик

КТ 0,2S (А)

0,5(R)

К

СЧ

=1

Альфа

А1R-4-AL-C29-T+

Зав.№ 1106215;

120000

ТТ

КТ 0,2S

К

ТТ

= 2000/1

Ток

первичный,

I

1

ТН

КТ 0,2

К

ТН

=500000/100

4400000

Напряжение первичное,U

1

ИИКСредство измерений

Наименование

объекта

учета,

диспетчерское

наименование

присоединения

Вид СИ,

класс точности,

коэффициент

передачи

Обозначение, тип

К

ТТ

·К

ТН

ТФНД-220

Зав. № 88040 (фаза А)

Зав. № 13180 (фаза В)

Зав. № 8520 (фаза С)

НКФ-220-58У1

Зав. № 35819(фазаА)

Зав. № 310763 (фазаВ)

Зав. № 30759 (фаза С)

71

1ВО

Ток вторичный,

I

2

Напряжение

вторичное,U

2

Календарное

время

Энергия

активная

Энергия

реактивная

Мощность

активная

Мощность

реактивная

Коэффициент

мощности

Частота

ТФНД-220

Зав. № 8014 (фаза А)

Зав. № 1308 (фаза В)

Зав. № 852 (фаза С)

НКФ-220-58У1

Зав. № 35819(фазаА)

Зав. № 310763 (фазаВ)

Зав. № 30759 (фаза С)

72

2ВО

Ток вторичный,

I

2

Напряжение

вторичное,U

2

Календарное

время

Энергия

активная

Энергия

реактивная

Мощность

активная

Мощность

реактивная

Коэффициент

мощности

Частота

Энергия

активная,

энергия

реактивная,

календарное

время,

интегрированная

активная

и

реактивная

мощность

СТН-550

Зав№05.5207-01(фазаА)

Зав№05.5207-10 (фазаВ)

Зав.№05.5207-11(фазаС)

СРВ-550

Зав№8676951(фазаА)

Зав.№ 8676952(фазаВ)

Зав.№8676953(фазаС)

73

ВЛ-500 кВ

№571-7Т

Ток вторичный,

I

2

Напряжение

вторичное,U

2

Календарное

время

Энергия

активная

Энергия

реактивная

Мощность

активная

Мощность

реактив-ная

;

Коэффициент

мощности

;

Частота

74

ВЛ-500 кВ

№571-8Т

СТН-550

Зав№05.5207-02(фазаА)

Зав№05.5207-09 (фазаВ)

Зав.№05.5207-12(фазаС)

СРВ-550

Зав№8706974(фазаА)

Зав.№ 8706975 (фазаВ)

Зав.№8706976(фазаС)

25

код

точки

измерений

Наименование

измеряемой

величины

Счетчик

КТ 0,2S (А)

0,5(R)

К

СЧ

=1

Альфа

А1R-4-AL-C29-T+

Зав.№ 1106226;

ТТ

КТ 0,5

К

ТТ

= 2000/1

Ток

первичный,

I

1

ТН

КТ 0,5

К

ТН

=220000/100

Напряжение первичное,U

1

75

ВЛ-500 кВ

№572-3Т

Счетчик

КТ 0,2S (А)

0,5(R)

К

СЧ

=1

Альфа

А1R-4-AL-C29-T+

Зав.№ 1106223;

10000000

ТТ

КТ 0,2S

К

ТТ

= 2000/1

Ток

первичный,

I

1

ТН

КТ 0,2

К

ТН

=500000/100

Напряжение первичное,U

1

76

ВЛ-500 кВ

№572-4Т

Счетчик

КТ 0,2S (А)

0,5(R)

К

СЧ

=1

Альфа

А1R-4-AL-C29-T+

Зав.№ 1106217;

4400000

ТТ

КТ 0,5

К

ТТ

= 2000/1

Ток

первичный,

I

1

ТН

КТ 0,5

К

ТН

=220000/100

Напряжение первичное,U

1

77

ВЛ 220кВ

№574

Счетчик

КТ 0,2S (А)

0,5(R)

К

СЧ

=1

Альфа

А1R-4-AL-C29-T+

Зав.№ 1106221;

4400000

78

ВЛ 220кВ

№245

ТТ

КТ 0,5

К

ТТ

= 1000/1

4400000

Ток

первичный,

I

1

ИИКСредство измерений

Наименование

объекта

учета,

диспетчерское

наименование

присоединения

Вид СИ,

класс точности,

коэффициент

передачи

Обозначение, тип

К

ТТ

·К

ТН

Ток вторичный,

I

2

Напряжение

вторичное,U

2

Календарное

время

Энергия

активная

Энергия

реактивная

Мощность

активная

Мощность

реактив-ная

;

Коэффициент

мощности

;

Частота

СТН-550

Зав.№05.5207-05(фазаА)

Зав№05.5207-07 (фазаВ)

Зав№05.5207-08(фазаС)

СРВ-550

Зав. №8647139(фазаА)

Зав. №8647140 (фазаВ)

Зав.№8647141(фазаС)

Ток вторичный,

I

2

Напряжение

вторичное,U

2

Календарное

время

Энергия

активная

Энергия

реактивная

Мощность

активная

Мощность

реактив-ная

;

Коэффициент

мощности

;

Частота

СТН-550

Зав.№05.5207-03(фазаА)

Зав.№05.5207-04(фазаВ)

Зав.№05.5207-06(фазаС)

СРВ-550

Зав№38706971(фазаА)

Зав. № 8706972(фазаВ)

Зав.№8706973(фазаС)

Ток вторичный,

I

2

Напряжение

вторичное,U

2

Календарное

время

Энергия

активная

Энергия

реактивная

Мощность

активная

Мощность

реактив-ная

;

Коэффициент

мощности

;

Частота

ТФЗМ-220

Зав. № 3879 (фаза А)

Зав. № 3881 (фаза В)

Зав. № 3814 (фаза С)

СРВ-245

Зав. №8646040(фазаА)

Зав. №8646041(фаза В)

Зав.№8646042(фазаС)

Ток вторичный,

I

2

Напряжение

вторичное,U

2

Календарное

время

Энергия

активная

Энергия

реактивная

Мощность

активная

Мощность

реактив-ная

;

Коэффициент

мощности

;

Частота

ТФЗМ-220

Зав.№1025 (фазаА)

Зав.№1027 (фазаВ)

Зав.№1037 (фазаС)

26

код

точки

измерений

Наименование

измеряемой

величины

ТН

КТ 0,5

К

ТН

=220000/100

Напряжение первичное,U

1

Счетчик

КТ 0,2S (А)

0,5(R)

К

СЧ

=1

Альфа

А1R-4-AL-C29-T+

Зав.№ 1106222;

ТТ

КТ 0,5

К

ТТ

= 1000/1

Ток

первичный,

I

1

ТН

КТ 0,5

К

ТН

=220000/100

Напряжение первичное,U

1

79

ВЛ 220кВ

№246

Счетчик

КТ 0,2S (А)

0,5(R)

К

СЧ

=1

Альфа

А1R-4-AL-C29-T+

Зав.№ 1106224;

4400000

ТТ

КТ 0,5

К

ТТ

= 1000/1

Ток

первичный,

I

1

ТН

КТ 0,5

К

ТН

=220000/100

Напряжение первичное,U

1

80

ВЛ 220кВ

№247

Счетчик

КТ 0,2S (А)

0,5(R)

К

СЧ

=1

Альфа

А1R-4-AL-C29-T+

Зав.№ 1106214;

2200000

ТТ

КТ 0,5

К

ТТ

= 1000/1

Ток

первичный,

I

1

ТН

КТ 0,5

К

ТН

=220000/100

Напряжение первичное,U

1

81

ВЛ 220кВ

№248

Счетчик

КТ 0,2S (А)

0,5(R)

К

СЧ

=1

Альфа

А1R-4-AL-C29-T+

Зав.№ 1106216;

2200000

ИИКСредство измерений

Наименование

объекта

trial,

диспетчерское

наименование

присоединения

Вид СИ,

класс точности,

коэффициент

передачи

Обозначение, тип

К

ТТ

·К

ТН

СРВ-245

Зав. №8646037(фазаА)

Зав. №8646038 (фазаВ)

Зав. №8646039(фазС)

Ток вторичный,

I

2

Напряжение

вторичное,U

2

Календарное

время

Энергия

активная

Энергия

реактивная

Мощность

активная

Мощность

реактивная

;

Коэффициент

мощности

;

Частота

ТФЗМ-220

Зав. № 1061 (фаза А)

Зав. № 1097 (фаза В)

Зав. № 1024 (фаза С)

СРВ-245

Зав. №8646040(фазаА)

Зав. №8646041(фаза В)

Зав.№8646042(фазаС)

00

Ток вторичный,

I

2

Напряжение

вторичное,U

2

Календарное

время

Энергия

активная

Энергия

реактивная

Мощность

активная

Мощность

реактив-ная

;

Коэффициент

мощности

;

Частота

ТФЗМ-220

Зав. № 4115 (фаза А)

Зав. № 1516 (фаза В)

Зав. № 2499 (фаза С)

СРВ-245

Зав. №8646037(фазаА)

Зав. № 8646038(фазаВ)

Зав.№8646039(фазаС)

Ток вторичный,

I

2

Напряжение

вторичное,U

2

Календарное

время

Энергия

активная

Энергия

реактивная

Мощность

активная

Мощность

реактив-ная

;

Коэффициент

мощности

;

Частота

ТФЗМ-220

Зав. № 3195 (фаза А)

Зав. № 3153 (фаза В)

Зав. № 3160 (фаза С)

СРВ-245

Зав. №8646040(фазаА)

Зав. №8646041(фаза В)

Зав.№8646042(фазаС)

Ток вторичный,

I

2

Напряжение

вторичное,U

2

Календарное

время

Энергия

активная

Энергия

реактивная

Мощность

активная

Мощность

реактив-ная

;

Коэффициент

мощности

;

Частота

27

код

точки

измерений

Наименование

измеряемой

величины

ТТ

КТ 0,5

К

ТТ

=1000/5

Ток

первичный,

I

1

ТН

КТ 0,5

К

ТТ

=220000/100

Напряжение первичное,U

1

82

ВЛ 220кВ Таежная

А

Счетчик

КТ 0,2S (А)

0,5(R)

К

СЧ

=1

Альфа

А1R-4-AL-C29-T+

Зав.№ 1106227;

2200000

ТТ

КТ 0,5

К

ТТ

= 1000/5

Ток

первичный,

I

1

ТН

КТ 0,5

К

ТТ

= 220000/100

Напряжение первичное,U

1

83

ВЛ 220кВ Таежная

Б

Счетчик

КТ 0,2S (А)

0,5(R)

К

СЧ

=1

Альфа

А1R-4-AL-C29-T+

Зав.№ 1106228;

2200000

ТТ

КТ 0,5

К

ТТ

= 2000/1

Ток

первичный,

I

1

ТН

КТ 0,5

К

ТТ

= 220000/100

Напряжение первичное,U

1

84

ОВ-220

Счетчик

КТ 0,2S (А)

0,5(R)

К

СЧ

=1

Альфа

A1R-4-AL-C29-T+

Зав.№ 1106219;

4400000

ТТ

КТ 0,5S

К

ТТ

=300/5

Ток

первичный,

I

1

85

ВЛ 35кВ

№34

ТН

КТ 0,5

К

ТТ

=35000/100

21000

Напряжение первичное,U

1

ИИКСредство измерений

Наименование

объекта

учета,

диспетчерское

наименование

присоединения

Вид СИ,

класс точности,

коэффициент

передачи

Обозначение, тип

К

ТТ

·К

ТН

ТФЗМ-220

Зав. № 2050 (фаза А)

Зав. № 2049 (фаза В)

Зав. № 2046 (фаза С)

СРВ-245

Зав. №8646037(фазаА)

Зав. № 8646038(фазаВ)

Зав.№8646039(фазаС)

Ток вторичный,

I

2

Напряжение

вторичное,U

2

Календарное

время

Энергия

активная

Энергия

реактивная

Мощность

активная

Мощность

реактив-ная

;

Коэффициент

мощности

;

Частота

ТФЗМ-220

Зав. № 1068 (фаза А)

Зав. № 1949 (фаза В)

Зав. № 1950 (фаза С)

СРВ-245

Зав. №8646040(фазаА)

Зав. № 8646041(фазаВ)

Зав №8646042(фазаС)

Ток вторичный,

I

2

Напряжение

вторичное,U

2

Календарное

время

Энергия

активная

Энергия

реактивная

Мощность

активная

Мощность

реактив-ная

;

Коэффициент

мощности

;

Частота

ТФЗМ-220

Зав.№ 2063 (фаза А),

Зав.№ 5389 (фазаВ),

Зав.№ 1610 (фаза С)

СРВ-245

8646037/ 8646040,

8646038/ 8646041,

8646039/ 8646042

Ток вторичный,

I

2

Напряжение

вторичное,U

2

Календарное

время

Энергия

активная

Энергия

реактивная

Мощность

активная

Мощность

реактив-ная

;

Коэффициент

мощности

;

Частота

ТОЛ-35

Зав. № 1265 (фаза А)

Зав. № 1287 (фаза В)

Зав. № 1366 (фаза С)

ЗНОМ-35

Зав. №945634(фазаА)

Зав. № 946817(фазаВ)

Зав. № 943348(фазаС)

28

код

точки

измерений

Наименование

измеряемой

величины

Счетчик

КТ 0,5S (А)

0,5(R)

К

СЧ

=1

Альфа

A2R-3-АL-C29-T+

Зав.№ 92378;

Ток

первичный,

I

1

ТН

КТ 0,5

К

ТТ

= 6000/100

Напряжение первичное,U

1

86

ВЛ 6кВ

№304-1С

Счетчик

КТ 0,5S (А)

0,5(R)

К

СЧ

=1

A2R-3-АL-C29-T+

Зав.№ 1106239;

18000

Ток

первичный,

I

1

ТН

КТ 0,5

К

ТТ

= 6000/100

Напряжение первичное,U

1

87

ВЛ 6кВ

№304-2С

Счетчик

КТ 0,5S (А)

0,5(R)

К

СЧ

=1

Альфа

A2R-4-AL-C29-T+

Зав.№ 1106240;

18000

ТЭЦ - 1

УСПД

RTU-325- E-512-M3-B8-G

Зав. №1193

Ток

первичный,

I

1

ТН

КТ 0,5

К

ТН

=110000/100

Напряжение первичное,U

1

88

ВЛ 110 кВ

УП-15А

Счетчик

КТ 0,5S (А)

1,0 (R)

К

СЧ

=1

Альфа

A2R-3-АL-C29-T+

Зав.№ 1119785;

220000

89

Ток

первичный,

I

1

ИИКСредство измерений

Наименование

объекта

учета,

диспетчерское

наименование

присоединения

Вид СИ,

класс точности,

коэффициент

передачи

Обозначение, тип

К

ТТ

·К

ТН

Ток вторичный,

I

2

Напряжение

вторичное,U

2

Календарное

время

Энергия

активная

Энергия

реактивная

Мощность

активная

Мощность

реактив-ная

;

Коэффициент

мощности

;

Частота

ТТ

КТ 0,5

К

ТТ

= 300/5

ТВЛМ-10

Зав. № 02927 (фаза А)

Зав. № 02905 (фазаС)

НТМИ-6-66

Зав. №2416 (фазаА)

Зав. № 2416 (фазаВ)

Зав. № 2416 (фазаС)

Ток вторичный,

I

2

Напряжение

вторичное,U

2

Календарное

время

Энергия

активная

Энергия

реактивная

Мощность

активная

Мощность

реактив-ная

;

Коэффициент

мощности

;

Частота

ТТ

КТ 0,5

К

ТТ

= 300/5

ТВЛМ-10

Зав. № 21304 (фаза А)

Зав. № 23304 (фаза С)

НТМИ-6-66

Зав. №9100(фазаА)

Зав. № 9100(фазаВ)

Зав. № 9100(фазаС)

Ток вторичный,

I

2

Напряжение

вторичное,U

2

Календарное

время

Энергия

активная

Энергия

реактивная

Мощность

активная

Мощность

реактив-ная

;

Коэффициент

мощности

;

Частота

Энергия

активная,

энергия

реактивная,

календарное

время,

интегрированная

активная

и

реактивная

мощность

ТТ

КТ 0,2S

К

ТТ

= 1000/5

ТФМ-110-II-У1

Зав. № 6560 (фаза А)

Зав. № 6564 (фаза С)

НКФ-110-57У1

Зав. №1507664(фазаА)

Зав. №1507663(фазаВ)

Зав.№1507659(фазаС)

Ток вторичный,

I

2

Напряжение

вторичное,U

2

Календарное

время

Энергия

активная

Энергия

реактивная

Мощность

активная

Мощность

реактив-ная

;

Коэффициент

мощности

;

Частота

ВЛ 110 кВ

УП-15Б

ТТ

КТ 0,2S

К

ТТ

= 1000/5

ТФМ-110-II-У1

Зав. № 6474 (фаза А)

Зав. № 6476 (фаза С)

220000

29

код

точки

измерений

Наименование

измеряемой

величины

ТН

КТ 0,5

К

ТН

=110000/100

Напряжение первичное,U

1

Счетчик

КТ 0,5S (А)

1,0 (R)

К

СЧ

=1

A2R-3-АL-C29-T+

Зав.№ 1119733;

Ток

первичный,

I

1

ТН

КТ 0,5

К

ТН

=110000/100

Напряжение первичное,U

1

90

ВЛ 110 кВ

ТЭЦ-9А

Счетчик

КТ 0,5S (А)

1,0 (R)

К

СЧ

=1

A2R-3-АL-C29-T+

Зав.№ 1119789;

220000

Ток

первичный,

I

1

ТН

КТ 0,5

К

ТН

=110000/100

Напряжение первичное,U

1

91

ВЛ 110 кВ

ТЭЦ-9Б

Счетчик

КТ 0,5S (А)

1,0 (R)

К

СЧ

=1

Альфа

A2R-3-АL-C29-T+

Зав.№ 1119775;

220000

Ток

первичный,

I

1

ТН

КТ 0,5

К

ТН

= 30000/100

Напряжение первичное,U

1

92

РУ-30 кВ

ТЭЦ-1 с

БУП-1

Счетчик

КТ 0,5S (А)

1,0 (R)

К

СЧ

=1

A2R-3-АL-C29-T+

Зав.№ 1119746;

36000

93

24000

Ток

первичный,

I

1

ИИКСредство измерений

Наименование

объекта

учета,

диспетчерское

наименование

присоединения

Вид СИ,

класс точности,

коэффициент

передачи

Обозначение, тип

К

ТТ

·К

ТН

НКФ-110-83У1

Зав. №1507662(фазаА)

Зав. № 31734 (фаза В)

Зав. № 31712 (фаза С)

Ток вторичный,

I

2

Напряжение

вторичное,U

2

Календарное

время

Энергия

активная

Энергия

реактивная

Мощность

активная

Мощность

реактив-ная

;

Коэффициент

мощности

;

Частота

ТТ

КТ 0,2S

К

ТТ

= 1000/5

ТФМ-110-II-У1

Зав. № 6475 (фаза А)

Зав. № 6477 (фаза С)

НКФ-110-57У1

Зав. №1507664(фазаА)

Зав. №1507663(фазаВ)

Зав №1507659(фазаС)

Ток вторичный,

I

2

Напряжение

вторичное,U

2

Календарное

время

Энергия

активная

Энергия

реактивная

Мощность

активная

Мощность

реактив-ная

;

Коэффициент

мощности

;

Частота

ТТ

КТ 0,2S

К

ТТ

= 1000/5

ТФМ-110-II-У1

Зав. № 6562 (фаза А)

Зав. № 6561 (фаза С)

НКФ-110-83У1

Зав. №1507662(фазаА)

Зав. № 31734 (фаза В)

Зав. № 31712 (фаза С)

Ток вторичный,

I

2

Напряжение

вторичное,U

2

Календарное

время

Энергия

активная

Энергия

реактивная

Мощность

активная

Мощность

реактив-ная

;

Коэффициент

мощности

;

Частота

ТТ

КТ 0,5S

К

ТТ

=600/5

ТКЛ-35-УХЛ

Зав. № 188 (фаза А)

Зав. № 189 (фаза С)

VEF 36-03

Зав№10526739(фазаА)

Зав.№10526726(фазаВ

Зав.№10526734(фазС

Ток вторичный,

I

2

Напряжение

вторичное,U

2

Календарное

время

Энергия

активная

Энергия

реактивная

Мощность

активная

Мощность

реактив-ная

;

Коэффициент

мощности

;

Частота

РУ-30 кВ

ТТ

КТ 0,5S

К

ТТ

=400/5

ТКЛ-35-УХЛ

Зав. № 201 (фаза А)

Зав. № 198 (фаза С)

30

код

точки

измерений

Наименование

измеряемой

величины

ТН

КТ 0,5

К

ТН

= 30000/100

Напряжение первичное,U

1

Счетчик

КТ 0,5S (А)

1,0 (R)

К

СЧ

=1

Альфа

A2R-3-АL-C29-T+

Зав.№ 1119752;

Ток

первичный,

I

1

ТН

КТ 0,5

К

ТН

= 30000/100

Напряжение первичное,U

1

94

РУ-30 кВ

ТЭЦ-1 с

БУП-4

Счетчик

КТ 0,5S (А)

1,0 (R)

К

СЧ

=1

Альфа

A2R-3-АL-C29-T+

Зав.№ 1119743;

18000

Ток

первичный,

I

1

ТН

КТ 0,5

К

ТН

= 30000/100

Напряжение первичное,U

1

95

РУ-30 кВ

ТЭЦ-1 с

БВН-2

Счетчик

КТ 0,5S (А)

1,0 (R)

К

СЧ

=1

Альфа

A2R-3-АL-C29-T+

Зав.№ 1119769;

18000

Ток

первичный,

I

1

ТН

КТ 0,5

К

ТН

= 30000/100

Напряжение первичное,U

1

96

РУ-30 кВ

ТЭЦ-1 с

БУП-3

Счетчик

КТ 0,5S (А)

1,0 (R)

К

СЧ

=1

Альфа

A2R-3-АL-C29-T+

Зав.№ 1119748;

24000

97

24000

Ток

первичный,

I

1

ИИКСредство измерений

Вид СИ,

класс точности,

коэффициент

передачи

Обозначение, тип

К

ТТ

·К

ТН

VEF 36-03

Зав.№10526739(фазаА

Зав.№10526726(фазаВ

Зав.№10526734(фазС

Наименование

объекта

учета,

диспетчерское

наименование

присоединения

ТЭЦ-1 с

БУП-2

Ток вторичный,

I

2

Напряжение

вторичное,U

2

Календарное

время

Энергия

активная

Энергия

реактивная

Мощность

активная

Мощность

реактив-ная

;

Коэффициент

мощности

;

Частота

ТТ

КТ 0,5S

К

ТТ

=300/5

ТКЛ-35-УХЛ

Зав. № 190 (фаза А)

Зав. № 192 (фаза С)

VEF 36-03

Зав.№10526730(фазаА

Зав.№10526724(фазаВ

Зав.№10526722(фазС

Ток вторичный,

I

2

Напряжение

вторичное,U

2

Календарное

время

Энергия

активная

Энергия

реактивная

Мощность

активная

Мощность

реактив-ная

;

Коэффициент

мощности

;

Частота

ТТ

КТ 0,5S

К

ТТ

=300/5

ТКЛ-35-УХЛ

Зав. № 191 (фаза А)

Зав. № 193 (фаза С)

VEF 36-03

Зав.№10526730(фазаА

Зав.№10526724(фазаВ

Зав.№10526722(фазС

Ток вторичный,

I

2

Напряжение

вторичное,U

2

Календарное

время

Энергия

активная

Энергия

реактивная

Мощность

активная

Мощность

реактив-ная

;

Коэффициент

мощности

;

Частота

ТТ

КТ 0,5S

К

ТТ

=400/5

ТКЛ-35-УХЛ

Зав. № 199 (фаза А)

Зав. № 200 (фаза С)

VEF 36-03

Зав.№10526730(фазаА

Зав.№10526724(фазаВ

Зав.№10526722(фазС

Ток вторичный,

I

2

Напряжение

вторичное,U

2

Календарное

время

Энергия

активная

Энергия

реактивная

Мощность

активная

Мощность

реактив-ная

;

Коэффициент

мощности

;

Частота

РУ-30 кВ

ТЭЦ-1 с

ТТ

КТ 0,5S

К

ТТ

=400/5

ТКЛ-35-УХЛ

Зав. № 127 (фаза А)

Зав. № 125 (фаза С)

31

код

точки

измерений

Наименование

измеряемой

величины

ТН

КТ 0,5

К

ТН

= 30000/100

Напряжение первичное,U

1

Счетчик

КТ 0,5S (А)

1,0 (R)

К

СЧ

=1

A2R-3-АL-C29-T+

Зав.№ 1119736;

Ток

первичный,

I

1

ТН

КТ 0,5

К

ТН

= 30000/100

Напряжение первичное,U

1

98

РУ-30 кВ

ТЭЦ-1 с.

АУП-4

Счетчик

КТ 0,5S (А)

0,5 (R)

К

СЧ

=1

Альфа

A2R-3-АL-C29-T+

Зав.№ 1119782;

18000

Ток

первичный,

I

1

ТН

КТ 0,5

К

ТН

= 30000/100

Напряжение первичное,U

1

99

РУ-30 кВ

ТЭЦ-1 с.

АУП-1

Счетчик

КТ 0,5S (А)

1,0 (R)

К

СЧ

=1

A2R-3-АL-C29-T+

Зав.№ 1119750;

36000

Ток

первичный,

I

1

ТН

КТ 0,5

К

ТН

= 30000/100

Напряжение первичное,U

1

100

РУ-30 кВ

ТЭЦ-1 с.

АУП-2

Счетчик

КТ 0,5S (А)

1,0 (R)

К

СЧ

=1

Альфа

A2R-3-АL-C29-T+

Зав.№ 1106013;

24000

101

РУ-30 кВ

18000

Ток

первичный,

I

1

ИИКСредство измерений

Вид СИ,

класс точности,

коэффициент

передачи

Обозначение, тип

К

ТТ

·К

ТН

VEF 36-03

Зав.№10526738(фазаА

Зав.№10526743(фазаВ

Зав.№10526729(фазС

Наименование

объекта

учета,

диспетчерское

наименование

присоединения

АУП-3

Ток вторичный,

I

2

Напряжение

вторичное,U

2

Календарное

время

Энергия

активная

Энергия

реактивная

Мощность

активная

Мощность

реактив-ная

;

Коэффициент

мощности

;

Частота

ТТ

КТ 0,5S

К

ТТ

=300/5

ТКЛ-35-УХЛ

Зав. № 120 (фаза А)

Зав. № 119 (фаза С)

VEF 36-03

Зав.№10526738(фазаА

Зав.№10526743(фазаВ

Зав.№10526729(фазС

Ток вторичный,

I

2

Напряжение

вторичное,U

2

Календарное

время

Энергия

активная

Энергия

реактивная

Мощность

активная

Мощность

реактив-ная

;

Коэффициент

мощности

;

Частота

ТТ

КТ 0,5S

К

ТТ

=600/5

ТЛК-35-УХЛ

Зав. № 122 (фаза А)

Зав. № 121 (фаза С)

VEF 36-03

Зав.№10526735(фазаА

Зав.№10526746(фазаВ

Зав.№10526731(фазС

Ток вторичный,

I

2

Напряжение

вторичное,U

2

Календарное

время

Энергия

активная

Энергия

реактивная

Мощность

активная

Мощность

реактив-ная

;

Коэффициент

мощности

;

Частота

ТТ

КТ 0,5S

К

ТТ

=400/5

ТКЛ-35-УХЛ

Зав. № 128 (фаза А)

Зав. № 126 (фаза С)

VEF 36-03

Зав.№10526735(фазаА

Зав.№10526746(фазаВ

Зав.№10526731(фазС

Ток вторичный,

I

2

Напряжение

вторичное,U

2

Календарное

время

Энергия

активная

Энергия

реактивная

Мощность

активная

Мощность

реактив-ная

;

Коэффициент

мощности

;

Частота

ТТ

КТ 0,5S

К

ТТ

=300/5

ТПЛ-35-УХЛ

Зав. № 155 (фаза А)

Зав. № 151 (фаза С)

32

код

точки

измерений

Наименование

измеряемой

величины

ТН

КТ 0,5

К

ТН

= 30000/100

Напряжение первичное,U

1

Счетчик

КТ 0,5S (А)

0,5 (R)

К

СЧ

=1

Альфа

A2R-3-АL-C29-T+

Зав.№ 1119771;

Ток

первичный,

I

1

ТН

КТ 0,5

К

ТН

= 30000/100

Напряжение первичное,U

1

102

РУ-30 кВ

ГПП-1

ТЭЦ-1 с.

РУП-1

Счетчик

КТ 0,5S (А)

1,0 (R)

К

СЧ

=1

Альфа

A2R-3-АL-C29-T+

Зав.№ 1119762;

36000

Ток

первичный,

I

1

ТН

КТ 0,5

К

ТН

= 30000/100

Напряжение первичное,U

1

103

РУ-30 кВ

ГПП-1

ТЭЦ-1 с.

РУП-2

Счетчик

КТ 0,5S (А)

0,5 (R)

К

СЧ

=1

Альфа

A2R-3-АL-C29-T+

Зав.№ 1119786;

24000

Ток

первичный,

I

1

ТН

КТ 0,5

К

ТН

= 30000/100

Напряжение первичное,U

1

104

РУ-30 кВ

ГПП-1

ТЭЦ-1 с.

РУП-3

Счетчик

КТ 0,5S (А)

0,5 (R)

К

СЧ

=1

A2R-3-АL-C29-T+

Зав.№ 1119745;

45000

Ток

первичный,

I

1

105

ТН

КТ 0,5

К

ТН

= 30000/100

18000

Напряжение первичное,U

1

ИИКСредство измерений

Вид СИ,

класс точности,

коэффициент

передачи

Обозначение, тип

К

ТТ

·К

ТН

VEF 36-03

Зав.№10526747(фазаА

Зав.№10526727(фазаВ

Зав.№10526736(фазС

Наименование

объекта

учета,

диспетчерское

наименование

присоединения

ГПП-1

ТЭЦ-1 с

АВН-2

Ток вторичный,

I

2

Напряжение

вторичное,U

2

Календарное

время

Энергия

активная

Энергия

реактивная

Мощность

активная

Мощность

реактив-ная

;

Коэффициент

мощности

;

Частота

ТТ

КТ 0,5S

К

ТТ

=600/5

ТПЛ-35-УХЛ

Зав. № 159 (фаза А)

Зав. № 158 (фаза С)

VEF 36-03

Зав.№10526747(фазаА

Зав.№10526727(фазаВ

Зав.№10526736(фазС

Ток вторичный,

I

2

Напряжение

вторичное,U

2

Календарное

время

Энергия

активная

Энергия

реактивная

Мощность

активная

Мощность

реактив-ная

;

Коэффициент

мощности

;

Частота

ТТ

КТ 0,5S

К

ТТ

=400/5

ТПЛ-35-УХЛ

Зав. № 167 (фаза А)

Зав. № 168 (фаза С)

VEF 36-03

Зав.№10526747(фазаА

Зав.№10526727(фазаВ

Зав.№10526736(фазС

Ток вторичный,

I

2

Напряжение

вторичное,U

2

Календарное

время

Энергия

активная

Энергия

реактивная

Мощность

активная

Мощность

реактив-ная

;

Коэффициент

мощности

;

Частота

ТТ

КТ 0,5S

К

ТТ

=750/5

ТВ-35

Зав. № 82451 (фаза А)

Зав. № 82452 (фазаС)

VEF 36-03

Зав.№10526748(фазаА

Зав.№10526733(фазаВ

Зав.№10526737(фазС

Ток вторичный,

I

2

Напряжение

вторичное,U

2

Календарное

время

Энергия

активная

Энергия

реактивная

Мощность

активная

Мощность

реактив-ная

;

Коэффициент

мощности

;

Частота

ТТ

КТ 0,5S

К

ТТ

=300/5

РУ-30 кВ

ГПП-1

ТЭЦ-1 с.

АУП-5

ТПЛ-35-УХЛ

Зав. № 156 (фаза А)

Зав. № 152 (фаза С)

VEF 36-03

Зав.№10526747(фазаА

Зав.№10526727(фазаВ

Зав.№10526736(фазС

33

код

точки

измерений

Наименование

измеряемой

величины

Счетчик

КТ 0,5S (А)

0,5 (R)

К

СЧ

=1

Альфа

A2R-3-АL-C29-T+

Зав.№ 1119759;

Ток

первичный,

I

1

ТН

КТ 0,5

К

ТН

= 30000/100

Напряжение первичное,U

1

106

РУ-30 кВ

ГПП-1

ТЭЦ-1 с.

РУП-5

Счетчик

КТ 0,5S (А)

0,5 (R)

К

СЧ

=1

Альфа

A2R-3-АL-C29-T+

Зав.№ 1119739;

18000

Ток

первичный,

I

1

ТН

КТ 0,5

К

ТН

= 30000/100

Напряжение первичное,U

1

107

РУ-30 кВ

ГПП-1

ТЭЦ-1 с.

БУП-5

Счетчик

КТ 0,5S (А)

0,5 (R)

К

СЧ

=1

Альфа

A2R-3-АL-C29-T+

Зав.№ 1119787;

18000

Ток

первичный,

I

1

ТН

КТ 0,5

К

ТН

= 6000/100

Напряжение первичное,U

1

108

ГРУ-6 кВ

ТЭЦ-1 с.

1КП-1

Счетчик

КТ 0,5S (А)

0,5 (R)

К

СЧ

=1

A2R-3-АL-C29-T+

Зав.№ 1119764;

7200

Ток

первичный,

I

1

109

ТН

КТ 0,5

К

ТН

= 6000/100

7200

Напряжение первичное,U

1

ИИКСредство измерений

Наименование

объекта

учета,

диспетчерское

наименование

присоединения

Вид СИ,

класс точности,

коэффициент

передачи

Обозначение, тип

К

ТТ

·К

ТН

Ток вторичный,

I

2

Напряжение

вторичное,U

2

Календарное

время

Энергия

активная

Энергия

реактивная

Мощность

активная

Мощность

реактив-ная

;

Коэффициент

мощности

;

Частота

ТТ

КТ 0,5S

К

ТТ

=300/5

ТПЛ-35-УХЛ

Зав. № 153 (фаза А)

Зав. № 154 (фаза С)

VEF 36-03

Зав.№10526745(фазаА

Зав.№10526742(фазаВ

Зав.№10526741(фазС

Ток вторичный,

I

2

Напряжение

вторичное,U

2

Календарное

время

Энергия

активная

Энергия

реактивная

Мощность

активная

Мощность

реактив-ная

;

Коэффициент

мощности

;

Частота

ТТ

КТ 0,5S

К

ТТ

=300/5

ТПЛ-35-УХЛ

Зав. № 157 (фаза А)

Зав. № 150 (фаза С)

VEF 36-03

Зав.№10526748(фазаА

Зав.№10526733(фазаВ

Зав.№10526737(фазС

Ток вторичный,

I

2

Напряжение

вторичное,U

2

Календарное

время

Энергия

активная

Энергия

реактивная

Мощность

активная

Мощность

реактив-ная

;

Коэффициент

мощности

;

Частота

ТТ

КТ 0,5

К

ТТ

=600/5

ТПОЛ -10

Зав. № 35786 (фаза А)

Зав. № 35788 (фаза С)

ЗНОЛ.06-6УЗ

Зав. № 6360 (фаза А)

Зав. № 6356 (фаза В)

Зав. № 6361 (фаза

С)

Ток вторичный,

I

2

Напряжение

вторичное,U

2

Календарное

время

Энергия

активная

Энергия

реактивная

Мощность

активная

Мощность

реактив-ная

;

Коэффициент

мощности

;

Частота

ТТ

КТ 0,5S

К

ТТ

=600/5

ГРУ-6 кВ

ТЭЦ-1 с.

2КП-1

ТПОЛ -10

Зав. № 51362 (фаза А)

Зав. № 51366 (фаза С)

ЗНОЛ.06-6УЗ

Зав. № 6360 (фаза А)

Зав. № 6356 (фаза В)

Зав. № 6361 (фаза

С)

34

код

точки

измерений

Наименование

измеряемой

величины

Счетчик

КТ 0,5S (А)

0,5 (R)

К

СЧ

=1

A2R-3-АL-C29-T+

Зав.№ 1119737;

Ток

первичный,

I

1

ТН

КТ 0,5

К

ТН

= 6000/100

Напряжение первичное,U

1

110

ГРУ-6 кВ

ТЭЦ-1 с.

АКП-1

Счетчик

КТ 0,5S (А)

0,5 (R)

К

СЧ

=1

A2R-3-АL-C29-T+

Зав.№ 1119773;

7200

Ток

первичный,

I

1

ТН

КТ 0,5

К

ТН

= 6000/100

Напряжение первичное,U

1

111

ГРУ-6 кВ

ТЭЦ-1

1КП-3

Счетчик

КТ 0,5S (А)

0,5 (R)

К

СЧ

=1

A2R-3-АL-C29-T+

Зав.№ 1119774;

2400

Ток

первичный,

I

1

ТН

КТ 0,5

К

ТН

= 6000/100

Напряжение первичное,U

1

112

ГРУ-6 кВ

ТЭЦ-1

АКП-3

Счетчик

КТ 0,5S (А)

0,5 (R)

К

СЧ

=1

A2R-3-АL-C29-T+

Зав.№ 1119738;

2400

Ток

первичный,

I

1

113

ГРУ-6 кВ

ТЭЦ-1

2КП-3

ТН

КТ 0,5

К

ТН

= 6000/100

2400

Напряжение первичное,U

1

ИИКСредство измерений

Наименование

объекта

учета,

диспетчерское

наименование

присоединения

Вид СИ,

класс точности,

коэффициент

передачи

Обозначение, тип

К

ТТ

·К

ТН

Ток вторичный,

I

2

Напряжение

вторичное,U

2

Календарное

время

Энергия

активная

Энергия

реактивная

Мощность

активная

Мощность

реактив-ная

;

Коэффициент

мощности

;

Частота

ТТ

КТ 0,5

К

ТТ

=600/5

ТПОЛ -10

Зав. № 35799 (фаза А)

Зав. № 35801 (фаза С)

ЗНОЛ.06-6УЗ

Зав. № 6157 (фаза А)

Зав. № 5159 (фаза В)

Зав. № 6058 (фаза

С)

Ток вторичный,

I

2

Напряжение

вторичное,U

2

Календарное

время

Энергия

активная

Энергия

реактивная

Мощность

активная

Мощность

реактив-ная

;

Коэффициент

мощности

;

Частота

ТТ

КТ 0,5S

К

ТТ

=200/5

ТОЛ-10-1-5У2

Зав. № 25550 (фаза А)

Зав. № 25601 (фаза С)

ЗНОЛ.06-6УЗ

Зав. № 6360 (фаза А)

Зав. № 6356 (фаза В)

Зав. № 6361 (фаза

С)

Ток вторичный,

I

2

Напряжение

вторичное,U

2

Календарное

время

Энергия

активная

Энергия

реактивная

Мощность

активная

Мощность

реактив-ная

;

Коэффициент

мощности

;

Частота

ТТ

КТ 0,5S

К

ТТ

=200/5

ТОЛ-10-105У2

Зав. № 25551 (фаза А)

Зав. № 25604 (фаза С)

ЗНОЛ.06-6УЗ

Зав. № 6152 (фаза А)

Зав. № 6149 (фаза

В)

Зав. № 8433 (фаза С)

Ток вторичный,

I

2

Напряжение

вторичное,U

2

Календарное

время

Энергия

активная

Энергия

реактивная

Мощность

активная

Мощность

реактив-ная

;

Коэффициент

мощности

;

Частота

ТТ

КТ 0,5S

К

ТТ

=200/5

ТОЛ-10-1-5У2

Зав. № 25603 (фаза А)

Зав. № 26002 (фаза С)

ЗНОЛ.06-6УЗ

Зав. № 6360 (фаза А)

Зав. № 6356 (фаза В)

Зав. № 6361 (фаза

С)

35

код

точки

измерений

Наименование

измеряемой

величины

Счетчик

КТ 0,5S (А)

0,5 (R)

К

СЧ

=1

A2R-3-АL-C29-T+

Зав.№ 1119790;

Ток

первичный,

I

1

ТН

КТ 0,5

К

ТН

= 6000/100

Напряжение первичное,U

1

114

ГРУ-6 кВ

ТЭЦ-1

3КП-3

Счетчик

КТ 0,5S (А)

0,5 (R)

К

СЧ

=1

A2R-3-АL-C29-T+

Зав.№ 1119740;

2400

Ток

первичный,

I

1

ТН

КТ 0,5

К

ТН

= 6000/100

Напряжение первичное,U

1

115

ГРУ-6 кВ

ТЭЦ-1 с.

БКП-3

Счетчик

КТ 0,5S (А)

0,5 (R)

К

СЧ

=1

A2R-3-АL-C29-T+

Зав.№ 1119749;

2400

Ток

первичный,

I

1

ТН

КТ 0,5

К

ТН

= 6000/100

Напряжение первичное,U

1

116

ГРУ-6 кВ

ТЭЦ-1

3КП-1

Счетчик

КТ 0,5S (А)

0,5 (R)

К

СЧ

=1

A2R-3-АL-C29-T+

Зав.№ 1119776;

7200

Ток

первичный,

I

1

117

ТН

КТ 0,5

К

ТН

= 6000/100

7200

Напряжение первичное,U

1

ИИКСредство измерений

Наименование

объекта

учета,

диспетчерское

наименование

присоединения

Вид СИ,

класс точности,

коэффициент

передачи

Обозначение, тип

К

ТТ

·К

ТН

Ток вторичный,

I

2

Напряжение

вторичное,U

2

Календарное

время

Энергия

активная

Энергия

реактивная

Мощность

активная

Мощность

реактив-ная

;

Коэффициент

мощности

;

Частота

ТТ

КТ 0,5S

К

ТТ

=200/5

ТОЛ-10-1-5У2

Зав. № 25549 (фаза А)

Зав. № 25605 (фазаС)

ЗНОЛ.06-6УЗ

Зав. № 6152 (фаза А)

Зав. № 6149 (фаза

В)

Зав. № 8433 (фаза С)

Ток вторичный,

I

2

Напряжение

вторичное,U

2

Календарное

время

Энергия

активная

Энергия

реактивная

Мощность

активная

Мощность

реактив-ная

;

Коэффициент

мощности

;

Частота

ТТ

КТ 0,5S

К

ТТ

=200/5

ТОЛ-10-1-5У2

Зав. № 25602 (фаза А)

Зав. № 25552 (фаза С

ЗНОЛ.06-6УЗ

Зав. № 6152 (фаза А)

Зав. № 6149 (фаза В)

Зав. № 8433 (фаза

С)

Ток вторичный,

I

2

Напряжение

вторичное,U

2

Календарное

время

Энергия

активная

Энергия

реактивная

Мощность

активная

Мощность

реактив-ная

;

Коэффициент

мощности

;

Частота

ТТ

КТ 0,5

К

ТТ

=600/5

ТПОЛ -10

Зав. № 33129 (фаза А)

Зав. № 34980 (фазаС)

ЗНОЛ.06-6УЗ

Зав. № 6157 (фаза А)

Зав. № 5159 (фаза В)

Зав. № 6058 (фаза

С)

Ток вторичный,

I

2

Напряжение

вторичное,U

2

Календарное

время

Энергия

активная

Энергия

реактивная

Мощность

активная

Мощность

реактив-ная

;

Коэффициент

мощности

;

Частота

ТТ

КТ 0,5

К

ТТ

= 600/5

ГРУ-6 кВ

ТЭЦ-1

БКП-1

ТПОЛ -10

Зав. № 35189 (фаза А)

Зав. № 35190 (фазаС)

ЗНОЛ.06-6УЗ

Зав. № 6152 (фаза А)

Зав. № 6149 (фаза В)

Зав. № 8433 (фаза

С)

36

код

точки

измерений

Наименование

измеряемой

величины

Счетчик

КТ 0,5S (А)

0,5 (R)

К

СЧ

=1

A2R-3-АL-C29-T+

Зав.№ 1119763;

ТЭЦ-6

УСПД

RTU-325- E-512-M3-B8-G

Зав. №1225

Ток

первичный,

I

1

Напряжение первичное,U

1

118

КЛ 6 кВ

яч. 1а

1РП-20

Счетчик

КТ 0,5S (А)

0,5 (R)

К

СЧ

=1

A2R-3-AL-C29-T+

Зав.№ 1119952;

12000

Ток

первичный,

I

1

Напряжение первичное,U

1

119

КЛ 6 кВ

яч. 1б

1РП-17

Счетчик

КТ 0,5S (А)

0,5 (R)

К

СЧ

=1

A2R-3-AL-C29-T+

Зав.№ 1119955;

9600

Ток

первичный,

I

1

Напряжение первичное,U

1

120

КЛ 6 кВ

яч. 1в

1РП-16

Счетчик

КТ 0,5S (А)

0,5 (R)

К

СЧ

=1

A2R-3-AL-C25-T+

Зав.№ 1120003;

9600

Ток

первичный,

I

1

121

КЛ 6 кВ

яч. 2а

1РП-33

ТН

КТ 0,5

К

ТН

= 6000/100

2 х НТМИ-6

Зав. № 2416 (фаза А)

Зав. № 1916 (фаза С)

7200

Напряжение первичное,U

1

ИИКСредство измерений

Наименование

объекта

учета,

диспетчерское

наименование

присоединения

Вид СИ,

класс точности,

коэффициент

передачи

Обозначение, тип

К

ТТ

·К

ТН

Ток вторичный,

I

2

Напряжение

вторичное,U

2

Календарное

время

Энергия

активная

Энергия

реактивная

Мощность

активная

Мощность

реактив-ная

;

Коэффициент

мощности

;

Частота

Энергия

активная,

энергия

реактивная,

календарное

время,

интегрированная

активная

и

реактивная

мощность

ТТ

КТ 0,5

К

ТТ

= 1000/5

ТН

КТ 0,5

К

ТН

= 6000/100

ТПОЛ-10

Зав. № 21766 (фаза А)

Зав. № 47891 (фазаС)

2 х НТМИ-6

Зав. № 2416 (фаза А)

Зав. № 1916 (фаза С)

Ток вторичный,

I

2

Напряжение

вторичное,U

2

Календарное

время

Энергия

активная

Энергия

реактивная

Мощность

активная

Мощность

реактивная

Коэффициент

мощности

Частота

ТТ

КТ 0,5

К

ТТ

= 800/5

ТН

КТ 0,5

К

ТН

= 6000/100

ТПОЛ-10

Зав. № 27662 (фаза А)

Зав. № 70499 (фазаС)

2 х НТМИ-6

Зав. № 2416 (фаза А)

Зав. № 1916 (фаза С)

Ток вторичный,

I

2

Напряжение

вторичное,U

2

Календарное

время

Энергия

активная

Энергия

реактивная

Мощность

активная

Мощность

реактивная

Коэффициент

мощности

Частота

ТТ

КТ 0,5

К

ТТ

= 800/5

ТН

КТ 0,5

К

ТН

= 6000/100

ТПОЛ-10

Зав. № 39324 (фаза А)

Зав. № 39524 (фаза С)

2 х НТМИ-6

Зав. № 2416 (фаза А)

Зав. № 1916 (фаза С)

Ток вторичный,

I

2

Напряжение

вторичное,U

2

Календарное

время

Энергия

активная

Энергия

реактивная

Мощность

активная

Мощность

реактивная

Коэффициент

мощности

Частота

ТТ

КТ 0,5

К

ТТ

= 600/5

ТПОЛ-10

Зав. № 661 (фаза А)

Зав. № 883 (фаза С)

37

код

точки

измерений

Наименование

измеряемой

величины

Счетчик

КТ 0,5S (А)

0,5 (R)

К

СЧ

=1

A2R-3-AL-C25-T+

Зав.№ 1120078;

Ток

первичный,

I

1

Напряжение первичное,U

1

122

КЛ 6 кВ

яч. 2б

СД-4

Счетчик

КТ 0,5S (А)

0,5 (R)

К

СЧ

=1

A2R-3-AL-C29-T+

Зав.№ 1120074;

2400

Ток

первичный,

I

1

Напряжение первичное,U

1

123

КЛ 6 кВ

яч. 8а

1РП-18

Счетчик

КТ 0,5 (А)

0,5 (R)

К

СЧ

=1

A2R-3-AL-C25-T+

Зав.№ 1119999;

7200

Ток

первичный,

I

1

Напряжение первичное,U

1

124

КЛ 6 кВ

яч. 86

1РП-27

Счетчик

КТ 0,5S (А)

0,5 (R)

К

СЧ

=1

A2R-3-AL-C29-T+

Зав.№ 1119956;

9600

ТТ

КТ 0,5

К

ТТ

= 600/5

ТПОЛ-10

Зав. № 30282 (фаза А)

Зав. № 5799 (фаза С)

Ток

первичный,

I

1

125

7200

Напряжение первичное,U

1

ИИКСредство измерений

Наименование

объекта

учета,

диспетчерское

наименование

присоединения

Вид СИ,

класс точности,

коэффициент

передачи

Обозначение, тип

К

ТТ

·К

ТН

Ток вторичный,

I

2

Напряжение

вторичное,U

2

Календарное

время

Энергия

активная

Энергия

реактивная

Мощность

активная

Мощность

реактивная

Коэффициент

мощности

Частота

ТТ

КТ 0,5

К

ТТ

= 200/5

ТН

КТ 0,5

К

ТН

= 6000/100

ТПЛ-10

Зав. № 38964 (фаза А)

Зав. № 7077 (фаза С)

2 х НТМИ-6

Зав. № 2416 (фаза А)

Зав. № 1916 (фаза С)

Ток вторичный,

I

2

Напряжение

вторичное,U

2

Календарное

время

Энергия

активная

Энергия

реактивная

Мощность

активная

Мощность

реактивная

Коэффициент

мощности

Частота

ТТ

КТ 0,5

К

ТТ

= 600/5

ТН

КТ 0,5

К

ТН

= 6000/100

ТПОЛ-10

Зав. № 47924 (фаза А)

Зав. № 47696 (фаза С)

НТМИ-6

Зав. № 2416 (фаза А)

Зав. № 1916 (фаза С)

Ток вторичный,

I

2

Напряжение

вторичное,U

2

Календарное

время

Энергия

активная

Энергия

реактивная

Мощность

активная

Мощность

реактивная

Коэффициент

мощности

Частота

ТТ

КТ 0,5

К

ТТ

= 800/5

ТН

КТ 0,5

К

ТН

= 6000/100

ТПОЛ-10

Зав. № 47673 (фаза А)

Зав. № 37415 (фаза С)

НТМИ-6

Зав. № 2416 (фаза А)

Зав. № 1916 (фаза С)

Ток вторичный,

I

2

Напряжение

вторичное,U

2

Календарное

время

Энергия

активная

Энергия

реактивная

Мощность

активная

Мощность

реактивная

Коэффициент

мощности

Частота

КЛ 6 кВ

яч. 8в

ТП-5

Т-2

ТН

КТ 0,5

К

ТН

= 6000/100

НТМИ-6

Зав. № 2507 (фаза А)

Зав. № 0056 (фаза С)

38

код

точки

измерений

Наименование

измеряемой

величины

Счетчик

КТ 0,5S (А)

0,5 (R)

К

СЧ

=1

A2R-3-AL-C25-T+

Зав.№ 1120084;

Ток

первичный,

I

1

Напряжение первичное,U

1

126

КЛ 6 кВ

яч. 19б

ТП-5

Т-3

Счетчик

КТ 0,5S (А)

0,5 (R)

К

СЧ

=1

A2R-3-AL-C25-T+

Зав.№ 11200073;

9600

Ток

первичный,

I

1

Напряжение первичное,U

1

127

КЛ 6 кВ

яч. 26

ШП-1

Счетчик

КТ 0,5S (А)

0,5 (R)

К

СЧ

=1

A2R-3-AL-C25-T+

Зав.№ 1120114;

72000

Ток

первичный,

I

1

Напряжение первичное,U

1

128

КЛ 6 кВ

яч. 27

ШП-2

Счетчик

КТ 0,5S (А)

0,5 (R)

К

СЧ

=1

A2R-3-AL-C25-T+

Зав.№ 1119939;

72000

Ток

первичный,

I

1

Напряжение первичное,U

1

129

КЛ 6 кВ

яч.30А

2РП-17

Счетчик

КТ 0,5S (А)

0,5 (R)

К

СЧ

=1

A2R-3-AL-C29-T+

Зав.№ 1119958;

9600

ИИКСредство измерений

Наименование

объекта

учета,

диспетчерское

наименование

присоединения

Вид СИ,

класс точности,

коэффициент

передачи

Обозначение, тип

К

ТТ

·К

ТН

Ток вторичный,

I

2

Напряжение

вторичное,U

2

Календарное

время

Энергия

активная

Энергия

реактивная

Мощность

активная

Мощность

реактивная

Коэффициент

мощности

Частота

ТТ

КТ 0,5

К

ТТ

= 800/5

ТН

КТ 0,5

К

ТН

= 6000/100

ТПОЛ-10

Зав. № 41920 (фаза А)

Зав. № 41809 (фазаС)

НТМИ-6

Зав. № 2507 (фаза А)

Зав. № 0056 (фаза С)

Ток вторичный,

I

2

Напряжение

вторичное,U

2

Календарное

время

Энергия

активная

Энергия

реактивная

Мощность

активная

Мощность

реактивная

Коэффициент

мощности

Частота

ТТ

КТ 0,5

К

ТТ

= 6000/5

ТН

КТ 0,5

К

ТН

= 6000/100

ТШВ-15

Зав. № 1122 (фаза А)

Зав. № 900 (фаза С)

НТМИ-6

Зав. № 1988 (фаза А)

Зав. № 6383 (фаза С)

Ток вторичный,

I

2

Напряжение

вторичное,U

2

Календарное

время

Энергия

активная

Энергия

реактивная

Мощность

активная

Мощность

реактивная

Коэффициент

мощности

Частота

ТТ

КТ 0,5

К

ТТ

= 6000/5

ТН

КТ 0,5

К

ТН

= 6000/100

ТШВ-15

Зав. № 1117 (фаза А)

Зав. № 1119 (фаза С)

НТМИ-6

Зав. № 2507 (фаза А)

Зав. № 0056 (фаза С)

Ток вторичный,

I

2

Напряжение

вторичное,U

2

Календарное

время

Энергия

активная

Энергия

реактивная

Мощность

активная

Мощность

реактивная

Коэффициент

мощности

Частота

ТТ

КТ 0,5

К

ТТ

= 800/5

ТН

КТ 0,5

К

ТН

= 6000/100

ТПОЛ-10

Зав. № 42102 (фаза А)

Зав. № 39523 (фазаС)

НТМИ-6

Зав. № 1988 (фаза А)

Зав. № 6383 (фаза С)

Ток вторичный,

I

2

Напряжение

вторичное,U

2

Календарное

время

Энергия

активная

Энергия

реактивная

Мощность

активная

Мощность

реактивная

Коэффициент

мощности

Частота

39

код

точки

измерений

Наименование

измеряемой

величины

Ток

первичный,

I

1

Напряжение первичное,U

1

130

КЛ 6 кВ

яч.32б

1РП-3

Счетчик

КТ 0,5S (А)

0,5 (R)

К

СЧ

=1

A2R-3-AL-C25-T+

Зав.№ 1120069;

18000

Ток

первичный,

I

1

Напряжение первичное,U

1

131

КЛ 6 кВ

яч.35а

2РП-20

Счетчик

КТ 0,5S (А)

0,5 (R)

К

СЧ

=1

A2R-3-AL-C29-T+

Зав.№ 1119949;

12000

Ток

первичный,

I

1

Напряжение первичное,U

1

132

КЛ 6 кВ

яч.35б

ТП-44

Т-2

Счетчик

КТ 0,5S (А)

0,5 (R)

К

СЧ

=1

A2R-3-AL-C25-T+

Зав.№ 1120118;

2400

Ток

первичный,

I

1

Напряжение первичное,U

1

133

КЛ 6 кВ

яч.37б

СД-3

Счетчик

КТ 0,5S (А)

0,5 (R)

К

СЧ

=1

A2R-3-AL-C29-T+

Зав.№ 1119957;

2400

Ток

первичный,

I

1

134

КЛ 6 кВ

яч.38а

2РП-27

7200

Напряжение первичное,U

1

ИИКСредство измерений

Наименование

объекта

учета,

диспетчерское

наименование

присоединения

Обозначение, тип

К

ТТ

·К

ТН

Вид СИ,

класс точности,

коэффициент

передачи

ТТ

КТ 0,5

К

ТТ

= 1500/5

ТН

КТ 0,5

К

ТН

= 6000/100

ТЛМ-10

Зав. № 9809 (фаза А)

Зав. № 7534 (фаза С)

НТМИ-6

Зав. № 1988 (фаза А)

Зав. № 6383 (фаза С)

Ток вторичный,

I

2

Напряжение

вторичное,U

2

Календарное

время

Энергия

активная

Энергия

реактивная

Мощность

активная

Мощность

реактивная

Коэффициент

мощности

Частота

ТТ

КТ 0,5

К

ТТ

= 1000/5

ТН

КТ 0,5

К

ТН

= 6000/100

ТЛМ-10

Зав. № 0374 (фаза А)

Зав. № 0312 (фаза С)

НТМИ-6

Зав. № 2507 (фаза А)

Зав. № 0056 (фаза С)

Ток вторичный,

I

2

Напряжение

вторичное,U

2

Календарное

время

Энергия

активная

Энергия

реактивная

Мощность

активная

Мощность

реактивная

Коэффициент

мощности

Частота

ТТ

КТ 0,5

К

ТТ

= 200/5

ТН

КТ 0,5

К

ТН

= 6000/100

ТЛМ-10

Зав. № 3575 (фаза А)

Зав. № 3581 (фаза С)

НТМИ-6

Зав. № 2507 (фаза А)

Зав. № 0056 (фаза С)

Ток вторичный,

I

2

Напряжение

вторичное,U

2

Календарное

время

Энергия

активная

Энергия

реактивная

Мощность

активная

Мощность

реактивная

Коэффициент

мощности

Частота

ТТ

КТ 0,5

К

ТТ

= 200/5

ТН

КТ 0,5

К

ТН

= 6000/100

ТОЛ-10

Зав. № 33188 (фаза А)

Зав. № 23682 (фаза С)

НТМИ-6

Зав. № 2507 (фаза А)

Зав. № 0056 (фаза С)

Ток вторичный,

I

2

Напряжение

вторичное,U

2

Календарное

время

Энергия

активная

Энергия

реактивная

Мощность

активная

Мощность

реактивная

Коэффициент

мощности

Частота

ТТ

КТ 0,5

К

ТТ

= 600/5

ТН

КТ 0,5

К

ТН

= 6000/100

ТПОЛ-10

Зав. № 22301 (фаза А)

Зав. № 22308 (фаза С)

НТМИ-6

Зав. № 6525 (фаза А)

Зав. № 0813 (фаза С)

40

код

точки

измерений

Наименование

измеряемой

величины

Счетчик

КТ 0,5S (А)

0,5 (R)

К

СЧ

=1

A2R-3-AL-C29-T+

Зав.№ 1119965;

Ток

первичный,

I

1

Напряжение первичное,U

1

135

КЛ 6 кВ

яч.38б

2РП-18

Счетчик

КТ 0,5S (А)

0,5 (R)

К

СЧ

=1

A2R-3-AL-C25-T+

Зав.№ 1120115;

7200

Ток

первичный,

I

1

Напряжение первичное,U

1

136

КЛ 6 кВ

яч.38в

2РП-16

Счетчик

КТ 0,5S (А)

0,5 (R)

К

СЧ

=1

A2R-3-AL-C25-T+

Зав.№ 1120040;

9600

ТТ

КТ 0,5

К

ТТ

= 8000/5

Ток

первичный,

I

1

НТМИ-6

Зав. № 1049 (фаза А)

Напряжение первичное,U

1

137

КЛ 6 кВ

яч. 53

ШП-3

Счетчик

КТ 0,5S (А)

0,5 (R)

К

СЧ

=1

A2R-3-AL-C29-T+

Зав.№ 1119976;

96000

Ток

первичный,

I

1

138

КЛ 6 кВ

яч.59б

3РП-11

18000

Напряжение первичное,U

1

ИИКСредство измерений

Наименование

объекта

учета,

диспетчерское

наименование

присоединения

Вид СИ,

класс точности,

коэффициент

передачи

Обозначение, тип

К

ТТ

·К

ТН

Ток вторичный,

I

2

Напряжение

вторичное,U

2

Календарное

время

Энергия

активная

Энергия

реактивная

Мощность

активная

Мощность

реактивная

Коэффициент

мощности

Частота

ТТ

КТ 0,5

К

ТТ

= 600/5

ТН

КТ 0,5

К

ТН

= 6000/100

ТПОЛ-10

Зав. № 48591 (фаза А)

Зав. № 48596 (фаза С)

НТМИ-6

Зав. № 1988 (фаза А)

Зав. № 6383 (фаза С)

Ток вторичный,

I

2

Напряжение

вторичное,U

2

Календарное

время

Энергия

активная

Энергия

реактивная

Мощность

активная

Мощность

реактивная

Коэффициент

мощности

Частота

ТТ

КТ 0,5

К

ТТ

= 800/5

ТН

КТ 0,5

К

ТН

= 6000/100

ТПОЛ-10

Зав. № 27824 (фаза А)

Зав. № 70538 (фазаС)

НТМИ-6

Зав. № 1988 (фаза А)

Зав. № 6383 (фаза С)

Ток вторичный,

I

2

Напряжение

вторичное,U

2

Календарное

время

Энергия

активная

Энергия

реактивная

Мощность

активная

Мощность

реактивная

Коэффициент

мощности

Частота

ТШЛ -20

Зав. № 7602 (фаза А)

Зав. № 7331 (фаза В)

Зав. № 0421 (фаза С)

ТН

КТ 0,5

К

ТН

= 6000/100

Ток вторичный,

I

2

Напряжение

вторичное,U

2

Календарное

время

Энергия

активная

Энергия

реактивная

Мощность

активная

Мощность

реактивная

Коэффициент

мощности

Частота

ТТ

КТ 0,5

К

ТТ

= 1500/5

ТН

КТ 0,5

К

ТН

= 6000/100

ТВЛМ -10

Зав. № 15856 (фаза А)

Зав. № 16955 (фазаС)

НТМИ-6

Зав. № 6525 (фаза А)

Зав. № 0813 (фаза С)

41

код

точки

измерений

Наименование

измеряемой

величины

Счетчик

КТ 0,5S (А)

0,5 (R)

К

СЧ

=1

A2R-3-AL-C29-T+

Зав.№ 1119951;

ТТ

КТ 0,5

К

ТТ

= 8000/5

Ток

первичный,

I

1

НТМИ-6

Зав. №1358 (фаза А)

Напряжение первичное,U

1

139

КЛ 6 кВ

яч. 60

ШП-4

Счетчик

КТ 0,2S (А)

0,5 (R)

К

СЧ

=1

A2R-3-AL-C29-T+

Зав.№ 1119975;

96000

Ток

первичный,

I

1

Напряжение первичное,U

1

140

КЛ 6 кВ

яч.61б

1РП-14

Счетчик

КТ 0,5S (А)

0,5 (R)

К

СЧ

=1

A2R-3-AL-C29-T+

Зав.№ 1119959;

7200

Ток

первичный,

I

1

Напряжение первичное,U

1

141

КЛ 6 кВ

яч.

ТП-94

Т1

Счетчик

КТ 0,5S (А)

0,5 (R)

К

СЧ

=1

A2R-3-AL-C29-T+

Зав.№ 1119950;

7200

Ток

первичный,

I

1

142

1800

Напряжение первичное,U

1

ИИКСредство измерений

Наименование

объекта

учета,

диспетчерское

наименование

присоединения

Вид СИ,

класс точности,

коэффициент

передачи

Обозначение, тип

К

ТТ

·К

ТН

Ток вторичный,

I

2

Напряжение

вторичное,U

2

Календарное

время

Энергия

активная

Энергия

реактивная

Мощность

активная

Мощность

реактивная

Коэффициент

мощности

Частота

ТШЛ -20

Зав. № 2483 (фаза А)

Зав. №2490 (фаза В)

Зав. № 2377 (фаза С)

ТН

КТ 0,5

К

ТН

= 6000/100

Ток вторичный,

I

2

Напряжение

вторичное,U

2

Календарное

время

Энергия

активная

Энергия

реактивная

Мощность

активная

Мощность

реактивная

Коэффициент

мощности

Частота

ТТ

КТ 0,5

К

ТТ

= 600/5

ТН

КТ 0,5

К

ТН

= 6000/100

ТВЛМ -10

Зав. № 08782 (фаза А)

Зав. № 08140 (фазаС)

НТМИ-6

Зав. № 6525 (фаза А)

Зав. № 0813 (фаза С)

Ток вторичный,

I

2

Напряжение

вторичное,U

2

Календарное

время

Энергия

активная

Энергия

реактивная

Мощность

активная

Мощность

реактивная

Коэффициент

мощности

Частота

ТТ

КТ 0,5

К

ТТ

= 600/5

ТН

КТ 0,5

К

ТН

= 6000/100

ТВЛМ -10

Зав. № 03124 (фаза А)

Зав. № 15252 (фазаС)

НТМИ-6

Зав. № 6525 (фаза А)

Зав. № 0813 (фаза С)

Ток вторичный,

I

2

Напряжение

вторичное,U

2

Календарное

время

Энергия

активная

Энергия

реактивная

Мощность

активная

Мощность

реактивная

Коэффициент

мощности

Частота

КЛ 6 кВ

яч.64б

ТП-54

Т-1

ТТ

КТ 0,5

К

ТТ

= 150/5

ТН

КТ 0,5

К

ТН

= 6000/100

ТВЛМ -10

Зав. № 58429 (фаза А)

Зав. № 58416 (фаза С)

НТМИ-6

Зав. № 6525 (фаза А)

Зав. № 0813 (фаза С)

42

код

точки

измерений

Наименование

измеряемой

величины

Счетчик

КТ 0,5S (А)

0,5 (R)

К

СЧ

=1

A2R-3-AL-C25-T+

Зав.№ 1120035;

Ток

первичный,

I

1

Напряжение первичное,U

1

143

КЛ-6 кВ

яч.65А

1 РП-31

Счетчик

КТ 0,5S (А)

0,5 (R)

К

СЧ

=1

A2R-3-AL-C25-T+

Зав.№ 1120038;

7200

Ток

первичный,

I

1

Напряжение первичное,U

1

144

КЛ-6 кВ

яч.65Б

ТП-54 Т-2

Счетчик

КТ 0,5S (А)

0,5 (R)

К

СЧ

=1

A2R-3-AL-C25-T+

Зав.№ 1120117;

18000

Ток

первичный,

I

1

Напряжение первичное,U

1

145

КЛ-6 кВ

яч.66Б

1РП-9

Счетчик

КТ 0,5S (А)

0,5 (R)

К

СЧ

=1

A2R-3-AL-C29-T+

Зав.№ 1119954;

18000

Ток

первичный,

I

1

НТМИ-6

Зав. № 1198 (фаза А)

Напряжение первичное,U

1

146

КЛ-6 кВ

яч70а

ТП-44 Т-1

Счетчик

КТ 0,5S (А)

0,5 (R)

К

СЧ

=1

A2R-3-AL-C25-T+

Зав.№ 1120075;

1800

ИИКСредство измерений

Наименование

объекта

учета,

диспетчерское

наименование

присоединения

Вид СИ,

класс точности,

коэффициент

передачи

Обозначение, тип

К

ТТ

·К

ТН

Ток вторичный,

I

2

Напряжение

вторичное,U

2

Календарное

время

Энергия

активная

Энергия

реактивная

Мощность

активная

Мощность

реактивная

Коэффициент

мощности

Частота

ТТ

КТ 0,5

К

ТТ

= 600/5

ТН

КТ 0,5

К

ТН

= 6000/100

ТВЛМ -10

Зав. № 08643 (фаза А)

Зав. № 08143 (фаза С)

НТМИ-6

Зав. № 6525 (фаза А)

Зав. № 0813 (фаза С)

Ток вторичный,

I

2

Напряжение

вторичное,U

2

Календарное

время

Энергия

активная

Энергия

реактивная

Мощность

активная

Мощность

реактивная

Коэффициент

мощности

Частота

ТТ

КТ 0,5

К

ТТ

= 1500/5

ТН

КТ 0,5

К

ТН

= 6000/100

ТВЛМ -10

Зав. № 17545 (фаза А)

Зав. № 17349 (фаза С)

НТМИ-6

Зав. № 6525 (фаза А)

Зав. № 0813 (фаза С)

Ток вторичный,

I

2

Напряжение

вторичное,U

2

Календарное

время

Энергия

активная

Энергия

реактивная

Мощность

активная

Мощность

реактивная

Коэффициент

мощности

Частота

ТТ

КТ 0,5

К

ТТ

= 1500/5

ТН

КТ 0,5

К

ТН

= 6000/100

ТВЛМ -10

Зав. № 14439 (фаза А)

Зав. № 11155 (фаза С)

НТМИ-6

Зав. № 6525 (фаза А)

Зав. № 0813 (фаза С)

Ток вторичный,

I

2

Напряжение

вторичное,U

2

Календарное

время

Энергия

активная

Энергия

реактивная

Мощность

активная

Мощность

реактивная

Коэффициент

мощности

Частота

ТЛМ-10

Зав. №11186 (фаза А)

Зав. № 11185 (фаза С)

ТТ

КТ 0,5

К

ТТ

= 150/5

ТН

КТ 0,5

К

ТН

= 6000/100

Ток вторичный,

I

2

Напряжение

вторичное,U

2

Календарное

время

Энергия

активная

Энергия

реактивная

Мощность

активная

Мощность

реактивная

Коэффициент

мощности

Частота

43

код

точки

измерений

Наименование

измеряемой

величины

Ток

первичный,

I

1

НТМИ-6

Зав. № 1198 (фаза А)

Напряжение первичное,U

1

147

КЛ-6 кВ

яч.66А

1РП-10

Счетчик

КТ 0,5S (А)

0,5 (R)

К

СЧ

=1

A2R-3-AL-C29-T+

Зав.№ 1119948;

12000

Ток

первичный,

I

1

НТМИ-6

Зав. № 1198 (фаза А)

Напряжение первичное,U

1

148

КЛ-6 кВ

яч.72А

2РП-33

Счетчик

КТ 0,5S (А)

0,5 (R)

К

СЧ

=1

A2R-3-AL-C25-T+

Зав.№ 1120001;

7200

Ток

первичный,

I

1

НТМИ-6

Зав. № 1198 (фаза А)

Напряжение первичное,U

1

149

КЛ-6 кВ

яч.72Б

2РП-31

Счетчик

КТ 0,5S (А)

0,5 (R)

К

СЧ

=1

A2R-3-AL-C25-T+

Зав.№ 1120110;

7200

Ток

первичный,

I

1

НТМИ-6

Зав. № 1198 (фаза А)

Напряжение первичное,U

1

150

КЛ-6 кВ

яч.74Б

2РП-3

Счетчик

КТ 0,5S (А)

0,5 (R)

К

СЧ

=1

A2R-3-AL-C25-T+

Зав.№ 1120037;

18000

Ток

первичный,

I

1

151

Т-1

НТМИ-6

Зав. № 1198 (фаза А)

96000

Напряжение первичное,U

1

ИИКСредство измерений

Наименование

объекта

учета,

диспетчерское

наименование

присоединения

Обозначение, тип

К

ТТ

·К

ТН

ТВЛМ -10

Зав. № 08101 (фаза А)

Зав. № 83581 (фаза С

Вид СИ,

класс точности,

коэффициент

передачи

ТТ

КТ 0,5

К

ТТ

= 1000/5

ТН

КТ 0,5

К

ТН

= 6000/100

Ток вторичный,

I

2

Напряжение

вторичное,U

2

Календарное

время

Энергия

активная

Энергия

реактивная

Мощность

активная

Мощность

реактивная

Коэффициент

мощности

Частота

ТВЛМ -10

Зав. № 08121 (фаза А)

Зав. № 08126 (фаза С)

ТТ

КТ 0,5

К

ТТ

= 600/5

ТН

КТ 0,5

К

ТН

= 6000/100

Ток вторичный,

I

2

Напряжение

вторичное,U

2

Календарное

время

Энергия

активная

Энергия

реактивная

Мощность

активная

Мощность

реактивная

Коэффициент

мощности

Частота

ТВЛМ -10

Зав. № 00566 (фаза А)

Зав. № б/н (фаза С)

ТТ

КТ 0,5

К

ТТ

= 600/5

ТН

КТ 0,5

К

ТН

= 6000/100

Ток вторичный,

I

2

Напряжение

вторичное,U

2

Календарное

время

Энергия

активная

Энергия

реактивная

Мощность

активная

Мощность

реактивная

Коэффициент

мощности

Частота

ТЛМ-10

Зав. № 7552 (фаза А)

Зав. № 7156 (фаза С)

ТТ

КТ 0,5

К

ТТ

= 1500/5

ТН

КТ 0,5

К

ТН

= 6000/100

Ток вторичный,

I

2

Напряжение

вторичное,U

2

Календарное

время

Энергия

активная

Энергия

реактивная

Мощность

активная

Мощность

реактивная

Коэффициент

мощности

Частота

ТШЛ -20

Зав. № 150 (фаза А)

Зав. № 457 (фаза С)

ТТ

КТ 0,5

К

ТТ

= 8000/5

ТН

КТ 0,5

К

ТН

= 6000/100

44

код

точки

измерений

Наименование

измеряемой

величины

Счетчик

КТ 0,5S (А)

0,5 (R)

К

СЧ

=1

A2R-3-AL-C29-T+

Зав.№ 1119947;

Ток

первичный,

I

1

НТМИ-6

Зав. № 1422 (фаза А)

Напряжение первичное,U

1

152

Т-2

Счетчик

КТ 0,5S (А)

0,5 (R)

К

СЧ

=1

A2R-3-AL-C29-T+

Зав.№ 1119961;

96000

Ток

первичный,

I

1

НТМИ-6

Зав. № 984 (фаза А)

Напряжение первичное,U

1

153

НСОВ 1

РУ 6 кВ

ГПП -2

Счетчик

КТ 0,5S (А)

0,5 (R)

К

СЧ

=1

A2R-3-AL-C25-T+

Зав.№ 1120002;

2400

Ток

первичный,

I

1

НТМИ-6

Зав. № 1198 (фаза А)

Напряжение первичное,U

1

154

НСОВ 2

РУ 6 кВ

ГПП -2

Счетчик

КТ 0,5S (А)

0,5 (R)

К

СЧ

=1

A2R-3-AL-C25-T+

Зав.№ 1120000;

2400

ТЭЦ-9

УСПД

RTU-325- E-512-M3-B8-G

Зав. №4266

ТТ

КТ 0,5

К

ТТ

= 1000/5

Ток

первичный,

I

1

155

ВЛ-110 кВ

ТЭЦ-1А

ТН

КТ 0,5

К

ТН

= 110000/100

220000

Напряжение первичное,U

1

ИИКСредство измерений

Наименование

объекта

учета,

диспетчерское

наименование

присоединения

Вид СИ,

класс точности,

коэффициент

передачи

Обозначение, тип

К

ТТ

·К

ТН

Ток вторичный,

I

2

Напряжение

вторичное,U

2

Календарное

время

Энергия

активная

Энергия

реактивная

Мощность

активная

Мощность

реактивная

Коэффициент

мощности

Частота

ТШВ -15

Зав. № 2974 (фаза А)

Зав. № 2912 (фаза С)

ТТ

КТ 0,5

К

ТТ

= 8000/5

ТН

КТ 0,5

К

ТН

= 6000/100

Ток вторичный,

I

2

Напряжение

вторичное,U

2

Календарное

время

Энергия

активная

Энергия

реактивная

Мощность

активная

Мощность

реактивная

Коэффициент

мощности

Частота

ТПЛ -10

Зав. № 00799 (фаза А)

Зав. № 70922 (фаза С)

ТТ

КТ 0,5

К

ТТ

= 200/5

ТН

КТ 0,5

К

ТН

= 6000/100

Ток вторичный,

I

2

Напряжение

вторичное,U

2

Календарное

время

Энергия

активная

Энергия

реактивная

Мощность

активная

Мощность

реактивная

Коэффициент

мощности

Частота

ТПЛ -10

Зав. № 728 (фаза А)

Зав. № 721 (фаза С)

ТТ

КТ 0,5

К

ТТ

= 200/5

ТН

КТ 0,5

К

ТН

= 6000/100

Ток вторичный,

I

2

Напряжение

вторичное,U

2

Календарное

время

Энергия

активная

Энергия

реактивная

Мощность

активная

Мощность

реактивная

Коэффициент

мощности

Частота

Энергия

активная,

энергия

реактивная,

календарное

время,

интегрированная

активная

и

реактивная

мощность

ТВУ-110-50

Зав. № 10751 (фаза А)

Зав. № 10831 (фаза В)

Зав. № 10833 (фаза С)

НКФ-110-57У1

Зав.№ 1101256(фазаА)

Зав № 1119523 (фазаВ)

Зав.№1119513(фазаС)

45

код

точки

измерений

Наименование

измеряемой

величины

Счетчик

КТ 0,5S (А)

0,5S(R)

К

СЧ

=1

A2R-4-AL-C29-T+

Зав.№ 01121601;

ТТ

КТ 0,5

К

ТТ

= 1000/5

Ток

первичный,

I

1

ТН

КТ 0,5

К

ТН

= 110000/100

Напряжение первичное,U

1

156

ВЛ-110 кВ

ТЭЦ-1Б

Счетчик

КТ 0,5S (А)

0,5S(R)

К

СЧ

=1

A2R-4-AL-C29-T+

Зав.№ 01121602;

220000

ТТ

КТ 0,5

К

ТТ

= 1000/5

Ток

первичный,

I

1

ТН

КТ 0,5

К

ТН

= 110000/100

Напряжение первичное,U

1

157

ВЛ-110 кВ

Ангарская

Счетчик

КТ 0,5S (А)

0,5S(R)

К

СЧ

=1

A2R-4-AL-C29-T+

Зав.№ 01121607;

220000

ТТ

КТ 0,5

К

ТТ

= 1000/5

Ток

первичный,

I

1

ТН

КТ 0,5

К

ТН

= 110000/100

Напряжение первичное,U

1

158

ВЛ-110 кВ

ГПП-2

Счетчик

КТ 0,5S (А)

0,5S(R)

К

СЧ

=1

A2R-4-AL-C29-T+

Зав.№ 01121608;

220000

ТТ

КТ 0,5

К

ТТ

= 1000/5

Ток

первичный,

I

1

159

ВЛ-110 кВ

УП-8

ТН

КТ 0,5

К

ТН

= 110000/100

220000

Напряжение первичное,U

1

ИИКСредство измерений

Наименование

объекта

учета,

диспетчерское

наименование

присоединения

Вид СИ,

класс точности,

коэффициент

передачи

Обозначение, тип

К

ТТ

·К

ТН

Ток вторичный,

I

2

Напряжение

вторичное,U

2

Календарное

время

Энергия

активная

Энергия

реактивная

Мощность

активная

Мощность

реактивная

Коэффициент

мощности

Частота

ТВУ-110-50

Зав. № 908 (фаза А)

Зав. № 903 (фаза В)

Зав. № 1001 (фаза С)

НКФ-110-57У1

Зав. №1101252(фазаА)

Зав. № 1101255(фазаВ)

Зав.№1101253(фазаС)

Ток вторичный,

I

2

Напряжение

вторичное,U

2

Календарное

время

Энергия

активная

Энергия

реактивная

Мощность

активная

Мощность

реактивная

Коэффициент

мощности

Частота

ТДУ-110

Зав. № 18015 (фаза А)

Зав. № 18020 (фаза В)

Зав. № 18003 (фаза С)

НКФ-110-57У1

Зав.№ 1107191(фазаА)

Зав. № 119517 (фаза В)

Зав. №119518 (фазаС)

Ток вторичный,

I

2

Напряжение

вторичное,U

2

Календарное

время

Энергия

активная

Энергия

реактивная

Мощность

активная

Мощность

реактивная

Коэффициент

мощности

Частота

ТВ-110-II У2

Зав. № 4418 (фаза А)

Зав. № 4432 (фаза В)

Зав. № 4401 (фаза С)

НКФ-110-57У1

Зав № 1107191(фазаА)

Зав. № 119517 (фаза В)

Зав. №119518 (фазаС)

Ток вторичный,

I

2

Напряжение

вторичное,U

2

Календарное

время

Энергия

активная

Энергия

реактивная

Мощность

активная

Мощность

реактивная

Коэффициент

мощности

Частота

ТДУ-110

Зав. № 3411 (фаза А)

Зав. № 3413 (фаза В)

Зав. № 3415 (фаза С)

НКФ-110-57У1

Зав. № 47757 (фаза А)

Зав. № 475281 (фаза В)

Зав. № 47717 (фаза С)

46

код

точки

измерений

Наименование

измеряемой

величины

Счетчик

КТ 0,5S (А)

0,5S(R)

К

СЧ

=1

A2R-4-AL-C29-T+

Зав.№ 01121609;

ТТ

КТ 0,5

К

ТТ

= 1000/5

Ток

первичный,

I

1

ТН

КТ 0,5

К

ТН

= 110000/100

Напряжение первичное,U

1

160

ВЛ-110 кВ

УП-11

Счетчик

КТ 0,5S (А)

0,5S(R)

К

СЧ

=1

A2R-4-AL-C29-T+

Зав.№ 01121610;

220000

ТТ

КТ 0,5

К

ТТ

= 1000/5

Ток

первичный,

I

1

ТН

КТ 0,5

К

ТН

= 110000/100

Напряжение первичное,U

1

161

ВЛ-110 кВ

УП-12

Счетчик

КТ 0,5S (А)

0,5S(R)

К

СЧ

=1

A2R-4-AL-C29-T+

Зав.№ 01121611;

220000

ТТ

КТ 0,5

К

ТТ

= 1000/5

Ток

первичный,

I

1

ТН

КТ 0,5

К

ТН

= 110000/100

Напряжение первичное,U

1

162

ВЛ-110 кВ

УП-10

Счетчик

КТ 0,5S (А)

0,5S(R)

К

СЧ

=1

A2R-4-AL-C29-T+

Зав.№ 01121611;

220000

ТТ

КТ 0,5

К

ТТ

= 1000/5

Ток

первичный,

I

1

163

ВЛ-110 кВ

ТЭЦ-10

ТН

КТ 0,5

К

ТН

= 110000/100

220000

Напряжение первичное,U

1

ИИКСредство измерений

Наименование

объекта

учета,

диспетчерское

наименование

присоединения

Вид СИ,

класс точности,

коэффициент

передачи

Обозначение, тип

К

ТТ

·К

ТН

Ток вторичный,

I

2

Напряжение

вторичное,U

2

Календарное

время

Энергия

активная

Энергия

реактивная

Мощность

активная

Мощность

реактивная

Коэффициент

мощности

Частота

ТВУ-110-50

Зав. № 830 (фаза А)

Зав. № 734 (фаза В)

Зав. № 988 (фаза С)

НКФ-110-57У1

Зав. №1101256(фазаА)

Зав. № 1119523(фазаВ)

Зав №1119513(фазаС)

Ток вторичный,

I

2

Напряжение

вторичное,U

2

Календарное

время

Энергия

активная

Энергия

реактивная

Мощность

активная

Мощность

реактивная

Коэффициент

мощности

Частота

ТВУ-110-50

Зав. № 712 (фаза А)

Зав. № 748 (фаза В)

Зав. № 715 (фаза С)

НКФ-110-57У1

Зав. №1101256(фазаА)

Зав. № 1119523(фазаВ)

Зав.№1119513(фазаС)

Ток вторичный,

I

2

Напряжение

вторичное,U

2

Календарное

время

Энергия

активная

Энергия

реактивная

Мощность

активная

Мощность

реактивная

Коэффициент

мощности

Частота

ТВУ-110-50

Зав. № 163 (фаза А)

Зав. № 162 (фаза В)

Зав. № 037 (фаза С)

НКФ-110-57У1

Зав. №1101252(фазаА)

Зав.№ 1101255 (фазаВ)

Зав.№1101253(фазаС)

Ток вторичный,

I

2

Напряжение

вторичное,U

2

Календарное

время

Энергия

активная

Энергия

реактивная

Мощность

активная

Мощность

реактивная

Коэффициент

мощности

Частота

ТДУ-110

Зав. № 791 (фаза А)

Зав. № 805 (фаза В)

Зав. № 123 (фаза С)

НКФ-110-57У1

Зав. № 47757 (фаза А)

Зав. № 475281 (фаза В)

Зав. № 47717 (фаза С)

47

код

точки

измерений

Наименование

измеряемой

величины

Счетчик

КТ 0,5S (А)

0,5S(R)

К

СЧ

=1

A2R-4-AL-C29-T+

Зав.№ 01121612;

ТТ

КТ 0,5

К

ТТ

= 1000/5

Ток

первичный,

I

1

ТН

КТ 0,5

К

ТН

= 110000/100

Напряжение первичное,U

1

164

ВЛ-110 кВ

Водозабор

Счетчик

КТ 0,5S (А)

0,5S(R)

К

СЧ

=1

A2R-4-AL-C29-T+

Зав.№ 01121613;

220000

Ток

первичный,

I

1

ТН

КТ 0,5

К

ТН

= 35000/100

Напряжение первичное,U

1

165

КЛ-35 кВ

АЭМЗ-А

Счетчик

КТ 0,5S (А)

0,5S(R)

К

СЧ

=1

A2R-4-AL-C29-T+

Зав.№ 01121615;

14000

Ток

первичный,

I

1

ТН

КТ 0,5

К

ТН

= 35000/100

Напряжение первичное,U

1

166

КЛ-35 кВ

АЭМЗ-Б

Счетчик

КТ 0,5S (А)

0,5S(R)

К

СЧ

=1

A2R-4-AL-C29-T+

Зав.№ 01121616;

trial

Ток

первичный,

I

1

167

КЛ-35 кВ

БЦРП-9

ТН

КТ 0,5

К

ТН

= 35000/100

42000

Напряжение первичное,U

1

ИИКСредство измерений

Наименование

объекта

учета,

диспетчерское

наименование

присоединения

Вид СИ,

класс точности,

коэффициент

передачи

Обозначение, тип

К

ТТ

·К

ТН

Ток вторичный,

I

2

Напряжение

вторичное,U

2

Календарное

время

Энергия

активная

Энергия

реактивная

Мощность

активная

Мощность

реактивная

Коэффициент

мощности

Частота

ТДУ-110

Зав. № 11275 (фаза А)

Зав. № 11280 (фаза В)

Зав. № 11705 (фаза С)

НКФ-110-57У1

Зав.№ 1107191(фазаА)

Зав. № 119517 (фаза В)

Зав. №119518 (фазаС)

Ток вторичный,

I

2

Напряжение

вторичное,U

2

Календарное

время

Энергия

активная

Энергия

реактивная

Мощность

активная

Мощность

реактивная

Коэффициент

мощности

Частота

ТТ

КТ 0,5

К

ТТ

= 200/5

ТВ-35/25

Зав. № 5125 (фаза А)

Зав. № 5522 (фаза С)

ЗНОМ-35

Зав. № 800374 (фазаА)

Зав. № 800378 (фаза В)

Зав. №800339 (фазаС)

Ток вторичный,

I

2

Напряжение

вторичное,U

2

Календарное

время

Энергия

активная

Энергия

реактивная

Мощность

активная

Мощность

реактивная

Коэффициент

мощности

Частота

ТТ

КТ 0,5

К

ТТ

= 200/5

ТВ-35/25

Зав. № 175 (фаза А)

Зав. № 171 (фаза С)

ЗНОМ-35

Зав. № 772558 (фазаА)

Зав. № 772587 (фаза В)

Зав. № 772464 (фазаС

Ток вторичный,

I

2

Напряжение

вторичное,U

2

Календарное

время

Энергия

активная

Энергия

реактивная

Мощность

активная

Мощность

реактивная

Коэффициент

мощности

Частота

ТТ

КТ 0,5

К

ТТ

= 600/5

ТВДМ-35

Зав. № 1115 (фаза А)

Зав. № 1119 (фаза С)

ЗНОМ-35

Зав. № 772558 (фазаА)

Зав. № 772587 (фаза В)

Зав. №772464 (фазаС)

48

код

точки

измерений

Наименование

измеряемой

величины

Счетчик

КТ 0,5S (А)

0,5S(R)

К

СЧ

=1

A2R-4-AL-C29-T+

Зав.№ 01121617;

Ток

первичный,

I

1

ТН

КТ 0,5

К

ТН

= 35000/100

Напряжение первичное,U

1

168

КЛ-35 кВ

АЦРП-1

Счетчик

КТ 0,5S (А)

0,5S(R)

К

СЧ

=1

A2R-4-AL-C29-T+

Зав.№ 01121618;

42000

Ток

первичный,

I

1

ТН

КТ 0,5

К

ТН

= 35000/100

Напряжение первичное,U

1

169

КЛ-35 кВ

АЦРП-4

Счетчик

КТ 0,5S (А)

0,5S(R)

К

СЧ

=1

A2R-4-AL-C29-T+

Зав.№ 01121619;

42000

Ток

первичный,

I

1

ТН

КТ 0,5

К

ТН

= 35000/100

Напряжение первичное,U

1

170

КЛ-35 кВ

АЦРП-5

Счетчик

КТ 0,5S (А)

0,5S(R)

К

СЧ

=1

A2R-4-AL-C29-T+

Зав.№ 01121623;

42000

Ток

первичный,

I

1

171

КЛ-35 кВ

АЦРП-6

ТН

КТ 0,5

К

ТН

= 35000/100

42000

Напряжение первичное,U

1

ИИКСредство измерений

Наименование

объекта

учета,

диспетчерское

наименование

присоединения

Вид СИ,

класс точности,

коэффициент

передачи

Обозначение, тип

К

ТТ

·К

ТН

Ток вторичный,

I

2

Напряжение

вторичное,U

2

Календарное

время

Энергия

активная

Энергия

реактивная

Мощность

активная

Мощность

реактивная

Коэффициент

мощности

Частота

ТТ

КТ 0,5

К

ТТ

= 600/5

ТВДМ-35

Зав. № 418 (фаза А)

Зав. № 419 (фаза С)

ЗНОМ-35

Зав. № 800374 (фазаА)

Зав. № 800378 (фаза В)

Зав. №800339 (фазаС)

Ток вторичный,

I

2

Напряжение

вторичное,U

2

Календарное

время

Энергия

активная

Энергия

реактивная

Мощность

активная

Мощность

реактивная

Коэффициент

мощности

Частота

ТТ

КТ 0,5

К

ТТ

= 600/5

ТВДМ-35

Зав. № 805 (фаза А)

Зав. № 799 (фаза С)

ЗНОМ-35

Зав. № 800374 (фазаА)

Зав. № 800378 (фаза В)

Зав. №800339 (фазаС)

Ток вторичный,

I

2

Напряжение

вторичное,U

2

Календарное

время

Энергия

активная

Энергия

реактивная

Мощность

активная

Мощность

реактивная

Коэффициент

мощности

Частота

ТТ

КТ 0,5

К

ТТ

= 600/5

ТВДМ-35

Зав. № 631101 (фазаА)

Зав. №631108 (фазаС)

ЗНОМ-35

Зав. № 800374 (фазаА)

Зав. № 800378 (фаза В)

Зав. №800339 (фазаС)

Ток вторичный,

I

2

Напряжение

вторичное,U

2

Календарное

время

Энергия

активная

Энергия

реактивная

Мощность

активная

Мощность

реактивная

Коэффициент

мощности

Частота

ТТ

КТ 0,5

К

ТТ

= 600/5

ТВДМ-35

Зав. № 419 (фаза А)

Зав. № 182 (фаза С)

ЗНОМ-35

Зав. № 800374 (фазаА)

Зав. № 800378 (фаза В)

Зав. №800339 (фазаС)

49

код

точки

измерений

Наименование

измеряемой

величины

Счетчик

КТ 0,5S (А)

0,5S(R)

К

СЧ

=1

A2R-4-AL-C29-T+

Зав.№ 01121624;

Ток

первичный,

I

1

ТН

КТ 0,5

К

ТН

= 35000/100

Напряжение первичное,U

1

172

КЛ-35 кВ

БЦРП-7

Счетчик

КТ 0,5S (А)

0,5S(R)

К

СЧ

=1

A2R-4-AL-C29-T+

Зав.№ 01121625;

42000

Ток

первичный,

I

1

ТН

КТ 0,5

К

ТН

= 35000/100

Напряжение первичное,U

1

173

КЛ-35 кВ

АЦРП-8

Счетчик

КТ 0,5S (А)

0,5S(R)

К

СЧ

=1

A2R-4-AL-C29-T+

Зав.№ 01121626;

42000

Ток

первичный,

I

1

ТН

КТ 0,5

К

ТН

= 35000/100

Напряжение первичное,U

1

174

КЛ-35 кВ

БЦРП-3А

Счетчик

КТ 0,5S (А)

0,5S(R)

К

СЧ

=1

A2R-4-AL-C29-T+

Зав.№ 01121627;

42000

Ток

первичный,

I

1

175

ТН

КТ 0,5

К

ТН

= 35000/100

42000

Напряжение первичное,U

1

ИИКСредство измерений

Наименование

объекта

учета,

диспетчерское

наименование

присоединения

Вид СИ,

класс точности,

коэффициент

передачи

Обозначение, тип

К

ТТ

·К

ТН

Ток вторичный,

I

2

Напряжение

вторичное,U

2

Календарное

время

Энергия

активная

Энергия

реактивная

Мощность

активная

Мощность

реактивная

Коэффициент

мощности

Частота

ТТ

КТ 0,5

К

ТТ

= 600/5

ТВДМ-35

Зав. № 59172 (фаза А)

Зав. № 59178 (фаза С)

ЗНОМ-35

Зав. № 772558 (фазаА)

Зав. № 772587 (фаза В)

Зав. №772464 (фазаС)

Ток вторичный,

I

2

Напряжение

вторичное,U

2

Календарное

время

Энергия

активная

Энергия

реактивная

Мощность

активная

Мощность

реактивная

Коэффициент

мощности

Частота

ТТ

КТ 0,5

К

ТТ

= 600/5

ТВДМ-35

Зав. № 2423 (фаза А)

Зав. № 2618 (фаза С)

ЗНОМ-35

Зав. № 800374 (фазаА)

Зав. № 800378 (фаза В)

Зав. №800339 (фазаС)

Ток вторичный,

I

2

Напряжение

вторичное,U

2

Календарное

время

Энергия

активная

Энергия

реактивная

Мощность

активная

Мощность

реактивная

Коэффициент

мощности

Частота

ТТ

КТ 0,5

К

ТТ

= 600/5

ТВДМ-35

Зав. № 13007 (фаза А)

Зав. № 13009 (фаза С)

ЗНОМ-35

Зав. № 772558 (фазаА)

Зав. № 772587 (фаза В)

Зав. №772464 (фазаС)

Ток вторичный,

I

2

Напряжение

вторичное,U

2

Календарное

время

Энергия

активная

Энергия

реактивная

Мощность

активная

Мощность

реактивная

Коэффициент

мощности

Частота

ТТ

КТ 0,5

К

ТТ

= 600/5

КЛ-35 кВ

БЦРП-3А

(резерв)

ТВДМ-35

Зав. № 30082 (фаза А)

Зав. №300117 (фазаС)

ЗНОМ-35

Зав. № 772558 (фазаА)

Зав. № 772587 (фаза В)

Зав. №772464 (фазаС)

50

код

точки

измерений

Наименование

измеряемой

величины

Счетчик

КТ 0,5S (А)

0,5S(R)

К

СЧ

=1

A2R-4-AL-C29-T+

Зав.№ 01121628;

Ток

первичный,

I

1

ТН

КТ 0,5

К

ТН

= 110000/100

Напряжение первичное,U

1

176

ВЛ-110 кВ

ЦРП-2А

Счетчик

КТ 0,5S (А)

0,5S(R)

К

СЧ

=1

A2R-4-AL-C29-T+

Зав.№ 01121629;

220000

Ток

первичный,

I

1

ТН

КТ 0,5

К

ТН

= 110000/100

Напряжение первичное,U

1

177

ВЛ-110 кВ

ЦРП-2Б

Счетчик

КТ 0,5S (А)

0,5S(R)

К

СЧ

=1

A2R-4-AL-C29-T+

Зав.№ 01121630;

220000

Ток

первичный,

I

1

ТН

КТ 0,5

К

ТН

=110000/100

Напряжение первичное,U

1

178

КЛ-0,4 кВ

ОВ-1

Счетчик

КТ 0,5S (А)

0,5S(R)

К

СЧ

=1

A2R-4-AL-C29-T+

Зав.№ 01121631;

440000

Ток

первичный,

I

1

179

КЛ-0,4 кВ

ОВ-2

ТН

КТ 0,5

К

ТН

=110000/100

440000

Напряжение первичное,U

1

ИИКСредство измерений

Наименование

объекта

учета,

диспетчерское

наименование

присоединения

Вид СИ,

класс точности,

коэффициент

передачи

Обозначение, тип

К

ТТ

·К

ТН

Ток вторичный,

I

2

Напряжение

вторичное,U

2

Календарное

время

Энергия

активная

Энергия

реактивная

Мощность

активная

Мощность

реактивная

Коэффициент

мощности

Частота

ТТ

КТ 0,5

К

ТТ

= 1000/5

ТВУ-110-50

Зав. № 307081 (фаза А)

Зав. № 315117(фазаС)

НКФ-110-57У1

Зав. № 672328 (фазаА)

Зав. № 574517 (фаза В)

Зав. №732434 (фазаС)

Ток вторичный,

I

2

Напряжение

вторичное,U

2

Календарное

время

Энергия

активная

Энергия

реактивная

Мощность

активная

Мощность

реактивная

Коэффициент

мощности

Частота

ТТ

КТ 0,5

К

ТТ

= 1000/5

ТВУ-110-50

Зав. № 306081 (фазаА)

Зав. №300117 (фазаС)

НКФ-110-57У1

Зав. № 600328 (фазаА)

Зав. № 574017 (фаза В)

Зав. №735734 (фазаС)

Ток вторичный,

I

2

Напряжение

вторичное,U

2

Календарное

время

Энергия

активная

Энергия

реактивная

Мощность

активная

Мощность

реактивная

Коэффициент

мощности

Частота

ТТ

КТ 0,5

К

ТТ

= 2000/5

ТФНД-110М-II

Зав. № 13207 (фаза А)

Зав. № 13707 (фаза С)

НКФ-110-57У1

Зав. № 734508 (фазаА)

Зав. № 765587 (фаза В)

Зав. №792164 (фазаС)

Ток вторичный,

I

2

Напряжение

вторичное,U

2

Календарное

время

Энергия

активная

Энергия

реактивная

Мощность

активная

Мощность

реактивная

Коэффициент

мощности

Частота

ТТ

КТ 0,5

К

ТТ

= 2000/5

ТФНД-110М-II

Зав. № 13201 (фаза А)

Зав. № 13702 (фаза С)

НКФ-110-57У1

Зав.№ 7343080(фазаА)

Зав. № 745583 (фаза В)

Зав. №792157 (фазаС)

51

код

точки

измерений

Наименование

измеряемой

величины

Счетчик

КТ 0,5S (А)

0,5S(R)

К

СЧ

=1

A2R-4-AL-C29-T+

Зав.№ 01121637;

ТЭЦ - 10

УСПД

RTU-325- E-512-M3-B8-G

Зав. №1195

ТТ

КТ 0,5

К

ТТ

= 1000/5

Ток

первичный,

I

1

ТН

КТ 0,5

К

ТН

= 110000/100

Напряжение первичное,U

1

180

ВЛ-110 кВ

Ново-Ленино

Счетчик

КТ 0,5 (А)

0,5®

К

СЧ

=1

EA05RАL-B-4

Зав.№ 1103067;

220000

ТТ

КТ 0,5

К

ТТ

= 1000/5

Ток

первичный,

I

1

ТН

КТ 0,5

К

ТН

= 110000/100

Напряжение первичное,U

1

181

ВЛ-110 кВ

Мегет

Счетчик

КТ 0,5S (А)

0,5 (R)

К

СЧ

=1

EA05RАL-B-4

Зав.№ 1103068;

220000

ТТ

КТ 0,5

К

ТТ

= 1000/5

Ток

первичный,

I

1

ТН

КТ 0,5

К

ТН

= 110000/100

Напряжение первичное,U

1

182

ВЛ-110 кВ

ТЭЦ-9

Счетчик

КТ 0,5S (А)

0,5(R)

К

СЧ

=1

EA05RАL-B-4

Зав.№ 1103068;

220000

ИИКСредство измерений

Наименование

объекта

учета,

диспетчерское

наименование

присоединения

Вид СИ,

класс точности,

коэффициент

передачи

Обозначение, тип

К

ТТ

·К

ТН

Ток вторичный,

I

2

Напряжение

вторичное,U

2

Календарное

время

Энергия

активная

Энергия

реактивная

Мощность

активная

Мощность

реактивная

Коэффициент

мощности

Частота

Энергия

активная,

энергия

реактивная,

календарное

время,

интегрированная

активная

и

реактивная

мощность

ТФМ-110-II У1

Зав. № 3636 (фаза А)

Зав. № 4897 (фаза В)

Зав. № 4895 (фаза С)

НКФ-110

Зав. №1485945(фазаА)

За. № :1485938(фазаВ)

Зав№:1485941(фазаС)

Ток вторичный,

I

2

Напряжение

вторичное,U

2

Календарное

время

Энергия

активная

Энергия

реактивная

Мощность

активная

Мощность

реактивная

Коэффициент

мощности

Частота

ТФМ-110-II У1

Зав. № 3403 (фаза А)

Зав. № 4894 (фаза В)

Зав. № 3831 (фаза С)

НКФ-110

Зав. №1485950(фазаА)

Зав № :1485949(фазаВ)

Зав №:1485946(фазаС

Ток вторичный,

I

2

Напряжение

вторичное,U

2

Календарное

время

Энергия

активная

Энергия

реактивная

Мощность

активная

Мощность

реактивная

Коэффициент

мощности

Частота

ТФМ-110-II У1

Зав. № 4768 (фаза А)

Зав. № 4785 (фаза В)

Зав. № 3894 (фаза С)

НКФ-110

Зав. №1485945(фазаА)

Зав.№ :1485938(фазаВ)

Зав№:1485941(фазаС)

Ток вторичный,

I

2

Напряжение

вторичное,U

2

Календарное

время

Энергия

активная

Энергия

реактивная

Мощность

активная

Мощность

реактивная

Коэффициент

мощности

Частота

52

код

точки

измерений

Наименование

измеряемой

величины

ТТ

КТ 0,5

К

ТТ

= 1000/5

Ток

первичный,

I

1

ТН

КТ 0,5

К

ТН

= 110000/100

Напряжение первичное,U

1

183

ВЛ-110 кВ

Никольская

Счетчик

КТ 0,5S (А)

0,5(R)

К

СЧ

=1

EA05RАL-B-4

Зав.№ 1103069;

220000

ТТ

КТ 0,5

К

ТТ

= 1000/5

Ток

первичный,

I

1

ТН

КТ 0,5

К

ТН

= 110000/100

Напряжение первичное,U

1

184

ВЛ-110 кВ

Водозабор-1

Счетчик

КТ 0,5S (А)

0,5(R)

К

СЧ

=1

EA05RАL-B-4

Зав.№ 1103070;

220000

ТТ

КТ 0,5

К

ТТ

= 6000/5

Ток

первичный,

I

1

НТМИ-18

Зав.№703284 (фазаА)

Напряжение первичное,U

1

185

ТГ-2

Счетчик

КТ 0,5S (А)

0,5(R)

К

СЧ

=1

A1R-4-AL-C29-T+

Зав.№ 1054449;

216000

ТТ

КТ 0,5

К

ТТ

=1000/5

Ток

первичный,

I

1

НТМИ-18

Зав. №703285(фазаА)

Напряжение первичное,U

1

186

Т-2АБ

Счетчик

КТ 0,2S (А)

0,5(R)

К

СЧ

=1

EA05RL-B-3

Зав.№ 1070137;

36000

ИИКСредство измерений

Наименование

объекта

учета,

диспетчерское

наименование

присоединения

Вид СИ,

класс точности,

коэффициент

передачи

Обозначение, тип

К

ТТ

·К

ТН

ТФМ-110-II У1

Зав. № 4762 (фаза А)

Зав. № 4317 (фаза В)

Зав. № 4344 (фаза С)

НКФ-110

Зав. №1485950(фазаА)

Зав № :1485949(фазаВ)

Зав.№:1485946(фазаС

Ток вторичный,

I

2

Напряжение

вторичное,U

2

Календарное

время

Энергия

активная

Энергия

реактивная

Мощность

активная

Мощность

реактивная

Коэффициент

мощности

Частота

ТФМ-110-II У1

Зав. № 4332 (фаза А)

Зав. № 4783 (фаза В)

Зав. № 4789 (фаза С)

НКФ-110

Зав. №1485950(фазаА)

Зав № :1485949(фазаВ)

Зав№:1485946(фазаС)

Ток вторичный,

I

2

Напряжение

вторичное,U

2

Календарное

время

Энергия

активная

Энергия

реактивная

Мощность

активная

Мощность

реактивная

Коэффициент

мощности

Частота

ТПШФ-20

Зав. № 2609 (фаза А)

Зав. № 2610 (фаза В)

Зав. № 2611 (фаза

С)

ТН

КТ 0,5

К

ТН

=18000/100

Ток вторичный,

I

2

Напряжение

вторичное,U

2

Календарное

время

Энергия

активная

Энергия

реактивная

Мощность

активная

Мощность

реактивная

Коэффициент

мощности

Частота

ТПОФУ-20

Зав. № 2995 (фаза А)

Зав. № 3583 (фаза В)

Зав. № 2728 (фаза С)

ТН

КТ 0,5

К

ТН

=18000/100

Ток вторичный,

I

2

Напряжение

вторичное,U

2

Календарное

время

Энергия

активная

Энергия

реактивная

Мощность

активная

Мощность

реактивная

Коэффициент

мощности

Частота

53

код

точки

измерений

Наименование

измеряемой

величины

ТТ

КТ 0,5

К

ТТ

= 6000/5

Ток

первичный,

I

1

НТМИ-18

Зав.№725681 (фазаА)

Напряжение первичное,U

1

187

ТГ-3

Счетчик

КТ 0,2S (А)

0,5(R)

К

СЧ

=1

A1R-4-AL-C29-T+

Зав.№ 1054459;

216000

ТТ

КТ 0,5

К

ТТ

=1000/5

Ток

первичный,

I

1

НТМИ-18

Зав. №725687(фазаА)

Напряжение первичное,U

1

188

Т-3АБ

Счетчик

КТ 0,5S (А)

0,5(R)

К

СЧ

=1

EA05RL-B-3

Зав.№ 1070133;

36000

ТТ

КТ 0,5

К

ТТ

= 6000/5

Ток

первичный,

I

1

НТМИ-18

Зав № 718830(фазаА)

Напряжение первичное,U

1

189

ТГ-4

Счетчик

КТ 0,2S (А)

0,5(R)

К

СЧ

=1

A1R-4-AL-C29-T+

Зав.№ 1054440;

216000

ТТ

КТ 0,5

К

ТТ

=1000/5

Ток

первичный,

I

1

НТМИ-18

Зав.№776562 (фазаА)

Напряжение первичное,U

1

190

Т-4АБ

Счетчик

КТ 0,5S (А)

0,5 (R)

К

СЧ

=1

EA05RL-B-3

Зав.№ 1070153;

36000

191

ТГ-5

ТТ

КТ 0,5

К

ТТ

= 6000/5

216000

Ток

первичный,

I

1

ИИКСредство измерений

Наименование

объекта

учета,

диспетчерское

наименование

присоединения

Вид СИ,

класс точности,

коэффициент

передачи

Обозначение, тип

К

ТТ

·К

ТН

ТПШФ-20

Зав. № 3176 (фаза А)

Зав. № :3262 (фаза В)

Зав. № 3344 (фаза С)

ТН

КТ 0,5

К

ТН

=18000/100

Ток вторичный,

I

2

Напряжение

вторичное,U

2

Календарное

время

Энергия

активная

Энергия

реактивная

Мощность

активная

Мощность

реактивная

Коэффициент

мощности

Частота

ТПОФУ-20

Зав. № 3019 (фаза А)

Зав. № : 3017 (фаза В)

Зав. № 3016 (фаза С)

ТН

КТ 0,5

К

ТН

=18000/100

Ток вторичный,

I

2

Напряжение

вторичное,U

2

Календарное

время

Энергия

активная

Энергия

реактивная

Мощность

активная

Мощность

реактивная

Коэффициент

мощности

Частота

ТПШФ-20

Зав. № 3355 (фаза А)

Зав. № 3534 (фаза В)

Зав. № 3530 (фаза С)

ТН

КТ 0,5

К

ТН

=18000/100

Ток вторичный,

I

2

Напряжение

вторичное,U

2

Календарное

время

Энергия

активная

Энергия

реактивная

Мощность

активная

Мощность

реактивная

Коэффициент

мощности

Частота

ТПОФУ-20

Зав. № 3354 (фаза А)

Зав. № 3357 (фаза В)

Зав. № 3422 (фаза С)

ТН

КТ 0,5

К

ТН

=18000/100

Ток вторичный,

I

2

Напряжение

вторичное,U

2

Календарное

время

Энергия

активная

Энергия

реактивная

Мощность

активная

Мощность

реактивная

Коэффициент

мощности

Частота

ТПШФ-20

Зав. № 3155 (фаза А)

Зав. № 3524 (фаза В)

Зав. № 3533 (фаза С)

54

код

точки

измерений

Наименование

измеряемой

величины

НТМИ-18

Зав. № 712931 (фазаА

Напряжение первичное,U

1

Счетчик

КТ 0,2S (А)

0,5 (R)

К

СЧ

=1

A1R-4-AL-C29-T+

Зав.№ 1054470;

ТТ

КТ 0,5

К

ТТ

= 1000/5

Ток

первичный,

I

1

НТМИ-18

Зав. № 723562 (фазаА

Напряжение первичное,U

1

192

Т-5АБ

Счетчик

КТ 0,5S (А)

0,5 (R)

К

СЧ

=1

EA05RL-B-3

Зав.№ 1070154;

36000

ТТ

КТ 0,5

К

ТТ

= 6000/5

Ток

первичный,

I

1

НТМИ-18

Зав. № 710930 (фаза А)

Напряжение первичное,U

1

193

ТГ-6

Счетчик

КТ 0,2S (А)

0,5 (R)

К

СЧ

=1

A1R-4-AL-C29-T+

Зав.№ 1054472;

216000

ТТ

КТ 0,5

К

ТТ

=1000/5

Ток

первичный,

I

1

НТМИ-18

Зав.№731562 (фазаА)

Напряжение первичное,U

1

194

Т-6АБ

Счетчик

КТ 0,5S (А)

0,5 (R)

К

СЧ

=1

EA05RL-B-3

Зав.№ 1070155;

36000

ТТ

КТ 0,5

К

ТТ

= 6000/5

Ток

первичный,

I

1

195

ТГ-7

НТМИ-18

Зав.№717976 (фазаА)

216000

Напряжение первичное,U

1

ИИКСредство измерений

Наименование

объекта

учета,

диспетчерское

наименование

присоединения

Обозначение, тип

К

ТТ

·К

ТН

Вид СИ,

класс точности,

коэффициент

передачи

ТН

КТ 0,5

К

ТН

=18000/100

Ток вторичный,

I

2

Напряжение

вторичное,U

2

Календарное

время

Энергия

активная

Энергия

реактивная

Мощность

активная

Мощность

реактивная

Коэффициент

мощности

Частота

ТПОФУ-20

Зав. № 4354 (фаза А)

Зав. № 3057 (фаза В)

Зав. № 3307 (фаза С)

ТН

КТ 0,5

К

ТН

=18000/100

Ток вторичный,

I

2

Напряжение

вторичное,U

2

Календарное

время

Энергия

активная

Энергия

реактивная

Мощность

активная

Мощность

реактивная

Коэффициент

мощности

Частота

ТПШФ-20

Зав. № 4955 (фаза А)

Зав. № 4124 (фаза В)

Зав. № 4537 (фаза С)

ТН

КТ 0,5

К

ТН

=18000/100

Ток вторичный,

I

2

Напряжение

вторичное,U

2

Календарное

время

Энергия

активная

Энергия

реактивная

Мощность

активная

Мощность

реактивная

Коэффициент

мощности

Частота

ТПОФУ-20

Зав. № 4354 (фаза А)

Зав. № 4377 (фаза В)

Зав. № 4437 (фаза С)

ТН

КТ 0,5

К

ТН

=18000/100

Ток вторичный,

I

2

Напряжение

вторичное,U

2

Календарное

время

Энергия

активная

Энергия

реактивная

Мощность

активная

Мощность

реактивная

Коэффициент

мощности

Частота

ТПШФ-20

Зав. № 4757 (фаза А)

Зав. № 4728 (фаза В)

Зав. № 4938 (фаза С)

ТН

КТ 0,5

К

ТН

=18000/100

55

код

точки

измерений

Наименование

измеряемой

величины

Счетчик

КТ 0,2S (А)

0,5 (R)

К

СЧ

=1

A1R-4-AL-C29-T+

Зав.№ 1054477;

ТТ

КТ 0,5

К

ТТ

=1000/5

Ток

первичный,

I

1

НТМИ-18

Зав.№770502 (фазаА)

Напряжение первичное,U

1

196

Т-7АБ

Счетчик

КТ 0,5S (А)

0,5 (R)

К

СЧ

=1

EA05RL-B-3

Зав.№ 1070159;

36000

ТТ

КТ 0,5

К

ТТ

= 6000/5

Ток

первичный,

I

1

НТМИ-18

Зав.№707457 (фазаА)

Напряжение первичное,U

1

197

ТГ-8

Счетчик

КТ 0,2S (А)

0,5 (R)

К

СЧ

=1

A1R-4-AL-C29-T+

Зав.№ 1070160;

216000

ТТ

КТ 0,5

К

ТТ

=1000/5

Ток

первичный,

I

1

НТМИ-18

Зав.№7115100(фазаА

Напряжение первичное,U

1

198

Т-8АБ

Счетчик

КТ 0,5S (А)

0,5 (R)

К

СЧ

=1

EA05RL-B-3

Зав.№ 1070162;

36000

Ток

первичный,

I

1

199

Ввод 1Т п/ст.

"Водозабор-2"

18000

Напряжение первичное,U

1

ИИКСредство измерений

Наименование

объекта

учета,

диспетчерское

наименование

присоединения

Вид СИ,

класс точности,

коэффициент

передачи

Обозначение, тип

К

ТТ

·К

ТН

Ток вторичный,

I

2

Напряжение

вторичное,U

2

Календарное

время

Энергия

активная

Энергия

реактивная

Мощность

активная

Мощность

реактивная

Коэффициент

мощности

Частота

ТПОФУ-20

Зав. № 4974 (фаза А)

Зав. № 4875 (фаза В)

Зав. № 4867 (фаза С)

ТН

КТ 0,5

К

ТН

=18000/100

Ток вторичный,

I

2

Напряжение

вторичное,U

2

Календарное

время

Энергия

активная

Энергия

реактивная

Мощность

активная

Мощность

реактивная

Коэффициент

мощности

Частота

ТПШФ-20

Зав. № 4757 (фаза А)

Зав. № 4525 (фаза В)

Зав. № 4127 (фаза С)

ТН

КТ 0,5

К

ТН

=18000/100

Ток вторичный,

I

2

Напряжение

вторичное,U

2

Календарное

время

Энергия

активная

Энергия

реактивная

Мощность

активная

Мощность

реактивная

Коэффициент

мощности

Частота

ТПОФУ-20

Зав. № 5974 (фаза А)

Зав. № 3845 (фаза В)

Зав. № 4460 (фаза С)

ТН

КТ 0,5

К

ТН

=18000/100

Ток вторичный,

I

2

Напряжение

вторичное,U

2

Календарное

время

Энергия

активная

Энергия

реактивная

Мощность

активная

Мощность

реактивная

Коэффициент

мощности

Частота

ТТ

КТ 0,5

К

ТТ

= 1500/5

ТН

КТ 0,5

К

ТН

= 6000/100

ТОЛ-10

Зав. № 4568 (фаза А)

Зав. № 4560 (фаза С)

НОМ-6-66

Зав. № 451 (фаза А)

Зав. № 455 (фаза С)

56

код

точки

измерений

Наименование

измеряемой

величины

Счетчик

КТ 0,5S (А)

0,5 (R)

К

СЧ

=1

EA05RL-B-3

Зав.№ 1070163;

Ток

первичный,

I

1

Напряжение первичное,U

1

200

Ввод 2Т п/ст.

"Водозабор-2"

Счетчик

КТ 0,5S (А)

0,5 (R)

К

СЧ

=1

EA05RL-B-3

Зав.№ 1070164;

18000

Ток

первичный,

I

1

Напряжение первичное,U

1

201

КЛ-6 кВ

от яч.5 ПС

"Водозабор-2"

(Водоканал)

Счетчик

КТ 0,5S (А)

0,5 (R)

К

СЧ

=1

EA05RL-B-3

Зав.№ 1070165;

3600

Ток

первичный,

I

1

Напряжение первичное,U

1

202

КЛ-6 кВ

от яч.22 ПС

Водозабор-2

(Водоканал)

Счетчик

КТ 0,5S (А)

0,5 (R)

К

СЧ

=1

EA05RL-B-3

Зав.№ 1070167;

3600

Ток

первичный,

I

1

203

КЛ-6 кВ от

ПС "Водозабор-2"

яч.2

Счетчик

КТ 0,5S (А)

0,5 (R)

К

СЧ

=1

EA05RL-B-3

Зав.№ 1070169;

ИИКСредство измерений

Наименование

объекта

учета,

диспетчерское

наименование

присоединения

Вид СИ,

класс точности,

коэффициент

передачи

Обозначение, тип

К

ТТ

·К

ТН

Ток вторичный,

I

2

Напряжение

вторичное,U

2

Календарное

время

Энергия

активная

Энергия

реактивная

Мощность

активная

Мощность

реактивная

Коэффициент

мощности

Частота

ТТ

КТ 0,5

К

ТТ

= 1500/5

ТН

КТ 0,5

К

ТН

= 6000/100

ТОЛ-10

Зав. № 4568 (фаза А)

Зав. № 4560 (фаза С)

НОМ-6-66

Зав. № 451 (фаза А)

Зав. № 455 (фаза С)

Ток вторичный,

I

2

Напряжение

вторичное,U

2

Календарное

время

Энергия

активная

Энергия

реактивная

Мощность

активная

Мощность

реактивная

Коэффициент

мощности

Частота

ТТ

КТ 0,5

К

ТТ

=300/5

ТН

КТ 0,5

К

ТН

=6000/100

ТОЛ-10

Зав. № 18932 (фаза А)

Зав. № :7370 (фаза С)

НОМ-6-66

Зав. № 4751 (фаза А)

Зав. № 4505 (фаза С)

Ток вторичный,

I

2

Напряжение

вторичное,U

2

Календарное

время

Энергия

активная

Энергия

реактивная

Мощность

активная

Мощность

реактивная

Коэффициент

мощности

Частота

ТТ

КТ 0,5

К

ТТ

=300/5

ТН

КТ 0,5

К

ТН

=6000/100

ТОЛ-10

Зав. № 18032 (фаза А)

Зав. № :7070 (фаза С)

НОМ-6-66

Зав. № 4057 (фаза А)

Зав. № 4100 (фаза С)

Ток вторичный,

I

2

Напряжение

вторичное,U

2

Календарное

время

Энергия

активная

Энергия

реактивная

Мощность

активная

Мощность

реактивная

Коэффициент

мощности

Частота

ТТ

КТ 0,5

К

ТТ

=150/5

ТН

КТ 0,5

К

ТН

=35000/100

ТПЛ-10

Зав. № 13732 (фаза А)

Зав. № :13870 (фаза С)

ЗНОМ-35

Зав. № 4057 (фаза А)

Зав. № 4100 (фаза С)

Ток вторичный,

I

2

Напряжение

вторичное,U

2

Календарное

время

Энергия

активная

Энергия

реактивная

Мощность

активная

Мощность

реактивная

Коэффициент

мощности

Частота

57

код

точки

измерений

Наименование

измеряемой

величины

ТЭЦ - 11

УСПД

RTU-325- E-512-M3-B8-Q-i2-G

Зав. №1197

ТТ

КТ 0,5

К

ТТ

= 1000/5

Ток

первичный,

I

1

ТН

КТ 0,5

К

ТН

= 220000/100

Напряжение первичное,U

1

204

ВЛ-220 кВ

№215 (АТ-1)

Счетчик

КТ 0,2S (А)

0,5(R)

К

СЧ

=1

А1R-4-AL-C25-Т+

Зав.№ 1120022;

440000

ТТ

КТ 0,5

К

ТТ

= 1000/5

Ток

первичный,

I

1

ТН

КТ 0,5

К

ТН

= 220000/100

Напряжение первичное,U

1

205

ВЛ-220 кВ

№216 (АТ-2)

Счетчик

КТ 0,2S (А)

0,5(R)

К

СЧ

=1

А1R-4-AL-C25-Т+

Зав.№ 1121108;

440000

ТТ

КТ 0,5S

К

ТТ

= 600/5

Ток

первичный,

I

1

ТН

КТ 0,2

К

ТН

= 110000/100

Напряжение первичное,U

1

206

ВЛ-110 кВ

Белореченская

Счетчик

КТ 0,2S (А)

0,5(R)

К

СЧ

=1

А1R-4-AL-C25-Т+

Зав.№ 1121103;

132000

ТТ

КТ 0,5S

К

ТТ

= 600/5

Ток

первичный,

I

1

207

ВЛ-110 кВ

Мальта

ТН

КТ 0,2

К

ТН

= 110000/100

132000

Напряжение первичное,U

1

ИИКСредство измерений

Наименование

объекта

учета,

диспетчерское

наименование

присоединения

Вид СИ,

класс точности,

коэффициент

передачи

Обозначение, тип

К

ТТ

·К

ТН

Энергия

активная,

энергия

реактивная,

календарное

время,

интегрированная

активная

и

реактивная

мощность

ТВ – 220

Зав. № 638(1) (фаза А)

Зав. № 638(2) (фаза В)

Зав.№ 638(3) (фазаС)

НАМИ-220

Зав. № 716 (фаза А)

Зав. № 715 (фаза В)

Зав. № 714 (фаза

С)

Ток вторичный,

I

2

Напряжение

вторичное,U

2

Календарное

время

Энергия

активная

Энергия

реактивная

Мощность

активная

Мощность

реактивная

Коэффициент

мощности

Частота

ТВ – 220

Зав. № 265(1) (фаза А)

Зав. № 265(2) (фаза В)

Зав.№ 265(3) (фазаС)

НАМИ-220

Зав. № 975 (фаза А)

Зав. № 976 (фаза В)

Зав. № 977 (фаза

С)

Ток вторичный,

I

2

Напряжение

вторичное,U

2

Календарное

время

Энергия

активная

Энергия

реактивная

Мощность

активная

Мощность

реактивная

Коэффициент

мощности

Частота

ТВ – 110 -1-2

Зав. № 3192 (фаза А)

Зав. № 3194 (фаза В)

Зав. № 3338 (фаза С)

НАМИ-110

Зав. № 1624 (фаза А)

Зав. № 1651 (фаза В)

Зав. № 1685 (фаза С)

Ток вторичный,

I

2

Напряжение

вторичное,U

2

Календарное

время

Энергия

активная

Энергия

реактивная

Мощность

активная

Мощность

реактивная

Коэффициент

мощности

Частота

ТВ – 110 -1-2

Зав. № 3201 (фаза А)

Зав. № 3188 (фаза В)

Зав. № 3186 (фаза С)

НАМИ-110

Зав. № 2085 (фаза А)

Зав. № 2054 (фаза В)

Зав. № 2045 (фаза С)

58

код

точки

измерений

Наименование

измеряемой

величины

Счетчик

КТ 0,2S (А)

0,5(R)

К

СЧ

=1

А1R-4-AL-C25-Т+

Зав.№ 1121199;

ТТ

КТ 0,5S

К

ТТ

= 600/5

Ток

первичный,

I

1

ТН

КТ 0,2

К

ТН

= 110000/100

Напряжение первичное,U

1

208

ВЛ-110 кВ

Вокзальная

Счетчик

КТ 0,2S (А)

0,5(R)

К

СЧ

=1

А1R-4-AL-C25-Т+

Зав.№ 1121188;

132000

ТТ

КТ 0,5S

К

ТТ

= 600/5

Ток

первичный,

I

1

ТН

КТ 0,2

К

ТН

= 110000/100

Напряжение первичное,U

1

209

ВЛ-110 кВ

Усольская

Счетчик

КТ 0,2S (А)

0,5(R)

К

СЧ

=1

А1R-4-AL-C25-Т+

Зав.№ 1121133;

132000

ТТ

КТ 0,5S

К

ТТ

= 600/5

Ток

первичный,

I

1

ТН

КТ 0,2

К

ТН

= 110000/100

Напряжение первичное,U

1

210

ВЛ-110 кВ

Карбид А

Счетчик

КТ 0,2S (А)

0,5(R)

К

СЧ

=1

А1R-4-AL-C25-Т+

Зав.№ 1121121;

132000

ТТ

КТ 0,5S

К

ТТ

= 600/5

Ток

первичный,

I

1

211

ВЛ-110 кВ

Карбид Б

ТН

КТ 0,2

К

ТН

= 110000/100

132000

Напряжение первичное,U

1

ИИКСредство измерений

Наименование

объекта

учета,

диспетчерское

наименование

присоединения

Вид СИ,

класс точности,

коэффициент

передачи

Обозначение, тип

К

ТТ

·К

ТН

Ток вторичный,

I

2

Напряжение

вторичное,U

2

Календарное

время

Энергия

активная

Энергия

реактивная

Мощность

активная

Мощность

реактивная

Коэффициент

мощности

Частота

ТВ – 110 -1-2

Зав. № 3680 (фаза А)

Зав. № 3583 (фаза В)

Зав. № 3681 (фаза С)

НАМИ-110

Зав. № 2085 (фаза А)

Зав. № 2054 (фаза В)

Зав. № 2045 (фаза С)

Ток вторичный,

I

2

Напряжение

вторичное,U

2

Календарное

время

Энергия

активная

Энергия

реактивная

Мощность

активная

Мощность

реактивная

Коэффициент

мощности

Частота

ТВ – 110 -1-2

Зав. № 3193 (фаза А)

Зав. № 3199 (фаза В)

Зав. № 3197 (фаза С)

НАМИ-110

Зав. № 1624 (фаза А)

Зав. № 1651 (фаза В)

Зав. № 1685 (фаза С)

Ток вторичный,

I

2

Напряжение

вторичное,U

2

Календарное

время

Энергия

активная

Энергия

реактивная

Мощность

активная

Мощность

реактивная

Коэффициент

мощности

Частота

ТВ – 110 -1-2

Зав. № 39471 (фаза А)

Зав. № 39472 (фаза В)

Зав. № 39473 (фазаС)

НАМИ-110

Зав. № 1624 (фаза А)

Зав. № 1651 (фаза В)

Зав. № 1685 (фаза С)

Ток вторичный,

I

2

Напряжение

вторичное,U

2

Календарное

время

Энергия

активная

Энергия

реактивная

Мощность

активная

Мощность

реактивная

Коэффициент

мощности

Частота

ТВ – 110 -1-2

Зав. № 3690 (фаза А)

Зав. № 3689 (фаза В)

Зав. № 3686 (фаза С)

НАМИ-110

Зав. № 2085 (фаза А)

Зав. № 2054 (фаза В)

Зав. № 2045 (фаза С)

59

код

точки

измерений

Наименование

измеряемой

величины

Счетчик

КТ 0,2S (А)

0,5(R)

К

СЧ

=1

А1R-4-AL-C25-Т+

Зав.№ 1125511;

ТТ

КТ 0,5S

К

ТТ

= 600/5

Ток

первичный,

I

1

ТН

КТ 0,2

К

ТН

= 110/100

Напряжение первичное,U

1

212

ВЛ-110 кВ

Химпром А

Счетчик

КТ 0,2S (А)

0,5(R)

К

СЧ

=1

А1R-4-AL-C25-Т+

Зав.№ 1125513;

132000

ТТ

КТ 0,5S

К

ТТ

= 600/5

Ток

первичный,

I

1

ТН

КТ 0,2

К

ТН

= 110000/100

Напряжение первичное,U

1

213

ВЛ-110 кВ

Химпром Б

Счетчик

КТ 0,2S (А)

0,5(R)

К

СЧ

=1

А1R-4-AL-C25-Т+

Зав.№ 1087799;

132000

ТТ

КТ 0,5S

К

ТТ

= 300/5

ТОЛ-35

Зав. № 738 (фаза А)

Зав. № 737 (фаза С)

Ток

первичный,

I

1

ТН

КТ 0,5

К

ТН

= 35000/100

Напряжение первичное,U

1

214

ВЛ-35 кВ яч.4

ЗСМ

Счетчик

КТ 0,5S (А)

1,0 (R)

К

СЧ

=1

А2R-3-AL-C25-Т+

Зав.№ 1087788;

21000

Ток

первичный,

I

1

215

ТН

КТ 0,5

К

ТН

= 35/100

21000

Напряжение первичное,U

1

ИИКСредство измерений

Наименование

объекта

учета,

диспетчерское

наименование

присоединения

Вид СИ,

класс точности,

коэффициент

передачи

Обозначение, тип

К

ТТ

·К

ТН

Ток вторичный,

I

2

Напряжение

вторичное,U

2

Календарное

время

Энергия

активная

Энергия

реактивная

Мощность

активная

Мощность

реактивная

Коэффициент

мощности

Частота

ТВ – 110 -1-2

Зав. № 3682 (фаза А)

Зав. № 3684 (фаза В)

Зав. № 3585 (фаза С)

НАМИ-110

Зав. № 1624 (фаза А)

Зав. № 1651 (фаза В)

Зав. № 1685 (фаза С)

Ток вторичный,

I

2

Напряжение

вторичное,U

2

Календарное

время

Энергия

активная

Энергия

реактивная

Мощность

активная

Мощность

реактивная

Коэффициент

мощности

Частота

ТВ – 110 -1-2

Зав. № 3591 (фаза А)

Зав. № 3688 (фаза В)

Зав. № 3687 (фаза С)

НАМИ-110

Зав. № 2085 (фаза А)

Зав. № 2054 (фаза В)

Зав. № 2045 (фаза С)

Ток вторичный,

I

2

Напряжение

вторичное,U

2

Календарное

время

Энергия

активная

Энергия

реактивная

Мощность

активная

Мощность

реактивная

Коэффициент

мощности

Частота

ЗНОМ-35

Зав. № 863763 (фазаА)

Зав. № 863769 (фазаВ)

Зав. № 863780 (фазаС

Ток вторичный,

I

2

Напряжение

вторичное,U

2

Календарное

время

Энергия

активная

Энергия

реактивная

Мощность

активная

Мощность

реактивная

Коэффициент

мощности

Частота

ТТ

КТ 0,5S

К

ТТ

= 300/5

ВЛ-35 кВ яч.7

ЗСМ

ТОЛ-35

Зав. № 739 (фаза А)

Зав. № 595 (фаза С)

ЗНОМ-35

Зав. № 943434 (фазаА)

Зав. № 943417 (фазаВ)

Зав. № 943404(фазаС)

60

код

точки

измерений

Наименование

измеряемой

величины

Счетчик

КТ 0,5S (А)

1,0 (R)

К

СЧ

=1

А2R-3-AL-C25-Т+

Зав.№ 1087733;

Ток

первичный,

I

1

ТН

КТ 0,5

К

ТН

= 35000/100

Напряжение первичное,U

1

216

ВЛ-35 кВ яч.3

Сользавод

Счетчик

КТ 0,5S (А)

1,0 (R)

К

СЧ

=1

А2R-3-AL-C25-Т+

Зав.№ 1087721;

21000

Ток

первичный,

I

1

ТН

КТ 0,5

К

ТН

= 35000/100

Напряжение первичное,U

1

217

ВЛ-35 кВ

яч.10

Сользавод

Счетчик

КТ 0,5S (А)

1,0 (R)

К

СЧ

=1

А2R-3-AL-C25-Т+

Зав.№ 1087711;

21000

Ток

первичный,

I

1

ТН

КТ 0,5

К

ТН

= 35000/100

Напряжение первичное,U

1

218

ВЛ-35 кВ

яч.30

ГПП Город

Счетчик

КТ 0,5S (А)

1,0 (R)

К

СЧ

=1

А2R-3-AL-C25-Т+

Зав.№ 1082413;

42000

Ток

первичный,

I

1

219

ТН

КТ 0,5

К

ТН

= 35/100

42000

Напряжение первичное,U

1

ИИКСредство измерений

Наименование

объекта

учета,

диспетчерское

наименование

присоединения

Вид СИ,

класс точности,

коэффициент

передачи

Обозначение, тип

К

ТТ

·К

ТН

Ток вторичный,

I

2

Напряжение

вторичное,U

2

Календарное

время

Энергия

активная

Энергия

реактивная

Мощность

активная

Мощность

реактивная

Коэффициент

мощности

Частота

ТТ

КТ 0,5S

К

ТТ

= 300/5

ТОЛ-35

Зав. № 676 (фаза А)

Зав. № 752 (фаза С)

ЗНОМ-35

Зав. № 943434 (фаза )

Зав. № 943417 (фазаВ)

Зав. № 943404(фазаС)

Ток вторичный,

I

2

Напряжение

вторичное,U

2

Календарное

время

Энергия

активная

Энергия

реактивная

Мощность

активная

Мощность

реактивная

Коэффициент

мощности

Частота

ТТ

КТ 0,5S

К

ТТ

= 300/5

ТОЛ-35

Зав. № 031 (фаза А)

Зав. № 740 (фаза С)

ЗНОМ-35

Зав. № 863763 (фазаА)

Зав. № 863769 (фазаВ)

Зав. № 863780(фазаС)

Ток вторичный,

I

2

Напряжение

вторичное,U

2

Календарное

время

Энергия

активная

Энергия

реактивная

Мощность

активная

Мощность

реактивная

Коэффициент

мощности

Частота

ТТ

КТ 0,5S

К

ТТ

= 600/5

ТОЛ-35

Зав. № 006 (фаза А)

Зав. № 413 (фаза С)

ЗНОМ-35

Зав. № 863763 (фазаА)

Зав. № 863769 (фазаВ)

Зав. № 863780(фазаС)

Ток вторичный,

I

2

Напряжение

вторичное,U

2

Календарное

время

Энергия

активная

Энергия

реактивная

Мощность

активная

Мощность

реактивная

Коэффициент

мощности

Частота

ТТ

КТ 0,5S

К

ТТ

= 600/5

ВЛ-35 кВ

яч.52

ГПП Город

ТОЛ-35

Зав. № 380 (фаза А)

Зав. № 600 (фаза С)

ЗНОМ-35

Зав. № 863763 (фазаА)

Зав. № 863769 (фазаВ)

Зав. № 863780(фазаС)

61

код

точки

измерений

Наименование

измеряемой

величины

Счетчик

КТ 0,5S (А)

1,0 (R)

К

СЧ

=1

А2R-3-AL-C25-Т+

Зав.№ 1127799;

Ток

первичный,

I

1

ТН

КТ 0,5

К

ТН

= 35000/100

Напряжение первичное,U

1

220

КЛ-35 кВ яч.8

В/з Белая

Счетчик

КТ 0,5S (А)

1,0 (R)

К

СЧ

=1

А2R-3-AL-C25-Т+

Зав.№ 1127788;

21000

Ток

первичный,

I

1

ТН

КТ 0,5

К

ТН

= 35000/100

Напряжение первичное,U

1

221

КЛ-35 кВ яч.9

В/з Белая

Счетчик

КТ 0,5S (А)

1,0 (R)

К

СЧ

=1

А2R-3-AL-C25-Т+

Зав.№ 1127733;

42000

Ток

первичный,

I

1

ТН

КТ 0,5

К

ТН

= 35000/100

Напряжение первичное,U

1

222

КЛ-35 кВ

яч.13

5П

Счетчик

КТ 0,5S (А)

1,0 (R)

К

СЧ

=1

А2R-3-AL-C25-Т+

Зав.№ 1127721;

21000

Ток

первичный,

I

1

223

ТН

КТ 0,5

К

ТН

= 35000/100

21000

Напряжение первичное,U

1

ИИКСредство измерений

Наименование

объекта

учета,

диспетчерское

наименование

присоединения

Вид СИ,

класс точности,

коэффициент

передачи

Обозначение, тип

К

ТТ

·К

ТН

Ток вторичный,

I

2

Напряжение

вторичное,U

2

Календарное

время

Энергия

активная

Энергия

реактивная

Мощность

активная

Мощность

реактивная

Коэффициент

мощности

Частота

ТТ

КТ 0,5S

К

ТТ

= 300/5

ТОЛ-35

Зав. № 131 (фаза А)

Зав. № 036 (фаза С)

ЗНОМ-35

Зав. № 863763 (фазаА)

Зав. № 863769 (фазаВ)

Зав. № 863780(фазаС)

Ток вторичный,

I

2

Напряжение

вторичное,U

2

Календарное

время

Энергия

активная

Энергия

реактивная

Мощность

активная

Мощность

реактивная

Коэффициент

мощности

Частота

ТТ

КТ 0,5S

К

ТТ

= 600/5

ТОЛ-35

Зав. № 579 (фаза А)

Зав. № 054 (фаза С)

ЗНОМ-35

Зав. № 943434 (фазаА)

Зав. № 943417 (фазаВ)

Зав. № 943404(фазаС)

Ток вторичный,

I

2

Напряжение

вторичное,U

2

Календарное

время

Энергия

активная

Энергия

реактивная

Мощность

активная

Мощность

реактивная

Коэффициент

мощности

Частота

ТТ

КТ 0,5S

К

ТТ

= 300/5

ТОЛ-35

Зав. № 129 (фаза А)

Зав. № 024 (фаза С)

ЗНОМ-35

Зав. № 943434 (фазаА)

Зав. № 943417 (фазаВ)

Зав. № 943404(фазаС)

Ток вторичный,

I

2

Напряжение

вторичное,U

2

Календарное

время

Энергия

активная

Энергия

реактивная

Мощность

активная

Мощность

реактивная

Коэффициент

мощности

Частота

ТТ

КТ 0,5S

К

ТТ

= 300/5

КЛ-35 кВ

яч.17

40П

ТОЛ-35

Зав. № 033 (фаза А)

Зав. № 099 (фаза С)

ЗНОМ-35

Зав. № 943434 (фазаА)

Зав. № 943417 (фазаВ)

Зав. № 943404(фазаС)

62

код

точки

измерений

Наименование

измеряемой

величины

Счетчик

КТ 0,5S (А)

1,0 (R)

К

СЧ

=1

А2R-3-AL-C25-Т+

Зав.№ 1127711;

Ток

первичный,

I

1

ТН

КТ 0,5

К

ТН

= 35000/100

Напряжение первичное,U

1

224

КЛ-35 кВ

яч.18

40П

Счетчик

КТ 0,5S (А)

1,0 (R)

К

СЧ

=1

А2R-3-AL-C25-Т+

Зав.№ 1122413;

21000

Ток

первичный,

I

1

ТН

КТ 0,5

К

ТН

= 35000/100

Напряжение первичное,U

1

225

КЛ-35 кВ

яч.42

5П

Счетчик

КТ 0,5S (А)

1,0 (R)

К

СЧ

=1

А2R-3-AL-C25-Т+

Зав.№ 1122889;

21000

Ток

первичный,

I

1

ТН

КТ 0,5

К

ТН

= 35000/100

Напряжение первичное,U

1

226

КЛ-35 кВ

яч.49

40П

Счетчик

КТ 0,5S (А)

1,0 (R)

К

СЧ

=1

А2R-3-AL-C25-Т+

Зав.№ 1122888;

21000

Ток

первичный,

I

1

227

ТН

КТ 0,5

К

ТН

= 35000/100

21000

Напряжение первичное,U

1

ИИКСредство измерений

Наименование

объекта

учета,

диспетчерское

наименование

присоединения

Вид СИ,

класс точности,

коэффициент

передачи

Обозначение, тип

К

ТТ

·К

ТН

Ток вторичный,

I

2

Напряжение

вторичное,U

2

Календарное

время

Энергия

активная

Энергия

реактивная

Мощность

активная

Мощность

реактивная

Коэффициент

мощности

Частота

ТТ

КТ 0,5S

К

ТТ

= 300/5

ТОЛ-35

Зав. № 037 (фаза А)

Зав. № 106 (фаза С)

ЗНОМ-35

Зав. № 863763 (фазаА)

Зав. № 863769 (фазаВ)

Зав. № 863780(фазаС)

Ток вторичный,

I

2

Напряжение

вторичное,U

2

Календарное

время

Энергия

активная

Энергия

реактивная

Мощность

активная

Мощность

реактивная

Коэффициент

мощности

Частота

ТТ

КТ 0,5S

К

ТТ

= 300/5

ТОЛ-35

Зав. № 1024 (фаза А)

Зав. № 1016 (фаза С)

ЗНОМ-35

Зав. № 863763 (фазаА)

Зав. № 863769 (фазаВ)

Зав. № 863780(фазаС)

Ток вторичный,

I

2

Напряжение

вторичное,U

2

Календарное

время

Энергия

активная

Энергия

реактивная

Мощность

активная

Мощность

реактивная

Коэффициент

мощности

Частота

ТТ

КТ 0,5S

К

ТТ

= 300/5

ТОЛ-35

Зав. № 097 (фаза А)

Зав. № 048 (фаза С)

ЗНОМ-35

Зав. № 863763 (фазаА)

Зав. № 863769 (фазаВ)

Зав. № 863780(фазаС)

Ток вторичный,

I

2

Напряжение

вторичное,U

2

Календарное

время

Энергия

активная

Энергия

реактивная

Мощность

активная

Мощность

реактивная

Коэффициент

мощности

Частота

ТТ

КТ 0,5S

К

ТТ

= 300/5

КЛ-35 кВ

яч.50

резерв

Карбид А,Б

ТОЛ-35

Зав. № 116 (фаза А)

Зав. № 114 (фаза С)

ЗНОМ-35

Зав. № 863763 (фазаА)

Зав. № 863769 (фазаВ)

Зав. № 863780(фазаС)

63

код

точки

измерений

Наименование

измеряемой

величины

Счетчик

КТ 0,5S (А)

1,0 (R)

К

СЧ

=1

А2R-3-AL-C25-Т+

Зав.№ 1128833;

Ток

первичный,

I

1

ТН

КТ 0,5

К

ТН

= 35000/100

Напряжение первичное,U

1

228

КЛ-35 кВ яч.7

В/з Ангара Б

Счетчик

КТ 0,5S (А)

1,0 (R)

К

СЧ

=1

А2R-3-AL-C25-Т+

Зав.№ 1128821;

42000

Ток

первичный,

I

1

ТН

КТ 0,5

К

ТН

= 35000/100

Напряжение первичное,U

1

229

КЛ-35 кВ

яч.11

В/з Ангара А

Счетчик

КТ 0,5S (А)

1,0 (R)

К

СЧ

=1

А2R-3-AL-C25-Т+

Зав.№ 1128811;

42000

Ток

первичный,

I

1

ТН

КТ 0,5

К

ТН

= 35000/100

Напряжение первичное,U

1

230

КЛ-35 кВ яч.9

ПС №1

Счетчик

КТ 0,5S (А)

1,0 (R)

К

СЧ

=1

А2R-3-AL-C25-Т+

Зав.№ 1128813;

42000

ТТ

КТ 0,5

К

ТТ

= 600/5

ТВ-35/25

Зав. № 140892 (фазаА)

Зав. №140889 (фазаС)

Ток

первичный,

I

1

231

КЛ-35 кВ

яч.10ПС

№1

ТН

КТ 0,5

К

ТН

= 35000/100

42000

Напряжение первичное,U

1

ИИКСредство измерений

Наименование

объекта

учета,

диспетчерское

наименование

присоединения

Вид СИ,

класс точности,

коэффициент

передачи

Обозначение, тип

К

ТТ

·К

ТН

Ток вторичный,

I

2

Напряжение

вторичное,U

2

Календарное

время

Энергия

активная

Энергия

реактивная

Мощность

активная

Мощность

реактивная

Коэффициент

мощности

Частота

ТТ

КТ 0,5

К

ТТ

= 600/5

ТВ-35/25

Зав. № 6977 (фаза А)

Зав. № 6780 (фаза С)

ЗНОМ-35

Зав. № 721025 (фазаА)

Зав. № 724319 (фазаВ)

Зав. № 720978(фазаС)

Ток вторичный,

I

2

Напряжение

вторичное,U

2

Календарное

время

Энергия

активная

Энергия

реактивная

Мощность

активная

Мощность

реактивная

Коэффициент

мощности

Частота

ТТ

КТ 0,5

К

ТТ

= 600/5

ТВ-35/25

Зав. № 6986 (фаза А)

Зав. № 6785 (фаза С)

ЗНОМ-35

Зав. № 720987 (фазаА)

Зав. № 721039 (фазаВ)

Зав. № 721058(фазаС)

Ток вторичный,

I

2

Напряжение

вторичное,U

2

Календарное

время

Энергия

активная

Энергия

реактивная

Мощность

активная

Мощность

реактивная

Коэффициент

мощности

Частота

ТТ

КТ 0,5

К

ТТ

= 600/5

ТВ-35/25

Зав. № 140720 (фазаА)

Зав. №140723 (фазаС)

ЗНОМ-35

Зав. № 721025 (фазаА)

Зав. № 724319 (фазаВ)

Зав. № 720978(фазаС)

Ток вторичный,

I

2

Напряжение

вторичное,U

2

Календарное

время

Энергия

активная

Энергия

реактивная

Мощность

активная

Мощность

реактивная

Коэффициент

мощности

Частота

ЗНОМ-35

Зав. № 720987 (фазаА)

Зав. № 721039 (фазаВ)

Зав. № 721058(фазаС)

64

код

точки

измерений

Наименование

измеряемой

величины

Счетчик

КТ 0,5S (А)

1,0 (R)

К

СЧ

=1

А2R-3-AL-C25-Т+

Зав.№ 1122999;

Ток

первичный,

I

1

НТМИ-6-66

Зав. № 4875 (фаза А)

Напряжение первичное,U

1

232

КЛ-6 кВ

яч.4

Автосервис-

Иномарка

Счетчик

КТ 0,5S (А)

1,0 (R)

К

СЧ

=1

А2R-3-AL-C25-Т+

Зав.№ 1122988;

4800

Ток

первичный,

I

1

ТН

КТ 0,5

К

ТН

= 6000/100

Напряжение первичное,U

1

233

КЛ-6 кВ яч.15

Автосервис-

Иномарка

Счетчик

КТ 0,5S (А)

1,0 (R)

К

СЧ

=1

А2R-3-AL-C25-Т+

Зав.№ 1122933;

4800

Ток

первичный,

I

1

НТМИ-6-66

Зав. № 4875 (фаза А)

Напряжение первичное,U

1

234

КЛ-6 кВ яч.14

ООО Силикон

Счетчик

КТ 0,5S (А)

1,0 (R)

К

СЧ

=1

А2R-3-AL-C25-Т+

Зав.№ 1122921;

7200

Ток

первичный,

I

1

235

КЛ-6 кВ яч.55

ООО Силикон

НТМИ-6-66

Зав. № 4276 (фаза А)

7200

Напряжение первичное,U

1

ИИКСредство измерений

Наименование

объекта

учета,

диспетчерское

наименование

присоединения

Вид СИ,

класс точности,

коэффициент

передачи

Обозначение, тип

К

ТТ

·К

ТН

Ток вторичный,

I

2

Напряжение

вторичное,U

2

Календарное

время

Энергия

активная

Энергия

реактивная

Мощность

активная

Мощность

реактивная

Коэффициент

мощности

Частота

ТПОЛ-10

Зав. № 11645 (фаза А)

Зав. № 11647 (фаза С)

ТТ

КТ 0,5S

К

ТТ

= 400/5

ТН

КТ 0,5

К

ТН

= 6000/100

Ток вторичный,

I

2

Напряжение

вторичное,U

2

Календарное

время

Энергия

активная

Энергия

реактивная

Мощность

активная

Мощность

реактивная

Коэффициент

мощности

Частота

ТТ

КТ 0,5S

К

ТТ

= 400/5

ТПОЛ-10

Зав. № 141968 (фазаА)

Зав. № 12377 (фаза С

ЗНОЛ 06

Зав. № 6798 (фаза А)

Зав. № 6799 (фаза В)

Зав. № 6795 (фаза

С)

Ток вторичный,

I

2

Напряжение

вторичное,U

2

Календарное

время

Энергия

активная

Энергия

реактивная

Мощность

активная

Мощность

реактивная

Коэффициент

мощности

Частота

ТПОЛ-10

Зав. № 12947 (фаза А)

Зав. № 7595 (фаза С)

ТТ

КТ 0,5S

К

ТТ

= 600/5

ТН

КТ 0,5

К

ТН

= 6000/100

Ток вторичный,

I

2

Напряжение

вторичное,U

2

Календарное

время

Энергия

активная

Энергия

реактивная

Мощность

активная

Мощность

реактивная

Коэффициент

мощности

Частота

ТПОЛ-10

Зав. № 07908 (фаза А)

Зав. № 39327 (фаза С)

ТТ

КТ 0,5S

К

ТТ

= 600/5

ТН

КТ 0,5

К

ТН

= 6000/100

65

код

trial

измерений

Наименование

измеряемой

величины

Счетчик

КТ 0,5S (А)

1,0 (R)

К

СЧ

=1

А2R-3-AL-C25-Т+

Зав.№ 1122911;

Ток

первичный,

I

1

НТМИ-6-66

Зав. № 4875 (фаза А

Напряжение первичное,U

1

236

КЛ-6 кВ яч.20

МУП ПО

Электроавто-транс

Счетчик

КТ 0,5S (А)

1,0 (R)

К

СЧ

=1

А2R-3-AL-C25-Т+

Зав.№ 1122913;

7200

Ток

первичный,

I

1

НТМИ-6-66

Зав. № 3602 (фаза А)

Напряжение первичное,U

1

237

КЛ-6 кВ яч.52

МУП ПО

Электроавто-транс

Счетчик

КТ 0,5S (А)

1,0 (R)

К

СЧ

=1

А2R-3-AL-C25-Т+

Зав.№ 1122499;

7200

Ток

первичный,

I

1

ТН

КТ 0,5

К

ТН

= 6000/100

Напряжение первичное,U

1

238

КЛ-6 кВ яч.98

РСС

ФГУЭП "АЭС"

Счетчик

КТ 0,5S (А)

1,0 (R)

К

СЧ

=1

А2R-3-AL-C25-Т+

Зав.№ 1122488;

7200

Ток

первичный,

I

1

239

1800

Напряжение первичное,U

1

ИИКСредство измерений

Наименование

объекта

учета,

диспетчерское

наименование

присоединения

Вид СИ,

класс точности,

коэффициент

передачи

Обозначение, тип

К

ТТ

·К

ТН

Ток вторичный,

I

2

Напряжение

вторичное,U

2

Календарное

время

Энергия

активная

Энергия

реактивная

Мощность

активная

Мощность

реактивная

Коэффициент

мощности

Частота

ТПОЛ-10

Зав. № 138852 (фазаА)

Зав. № 138866(фазаС)

ТТ

КТ 0,5S

К

ТТ

= 600/5

ТН

КТ 0,5

К

ТН

= 6000/100

Ток вторичный,

I

2

Напряжение

вторичное,U

2

Календарное

время

Энергия

активная

Энергия

реактивная

Мощность

активная

Мощность

реактивная

Коэффициент

мощности

Частота

ТПОЛ-10

Зав. № 411 (фаза А)

Зав. № 410 (фаза С)

ТТ

КТ 0,5S

К

ТТ

= 600/5

ТН

КТ 0,5

К

ТН

= 6000/100

Ток вторичный,

I

2

Напряжение

вторичное,U

2

Календарное

время

Энергия

активная

Энергия

реактивная

Мощность

активная

Мощность

реактивная

Коэффициент

мощности

Частота

ТТ

КТ 0,5S

К

ТТ

= 600/5

ТПОЛ-10

Зав. № 5318 (фаза А)

Зав. № 4698 (фаза С)

ЗНОЛ 06-6

Зав. № 8420 (фаза А)

Зав. № 8412 (фаза В)

Зав. № 8419 (фаза

С)

Ток вторичный,

I

2

Напряжение

вторичное,U

2

Календарное

время

Энергия

активная

Энергия

реактивная

Мощность

активная

Мощность

реактивная

Коэффициент

мощности

Частота

КЛ-6 кВ

яч.104

РСС

ФГУЭП "АЭС")

ТТ

КТ 0,5

К

ТТ

= 150/5

ТН

КТ 0,5

К

ТН

= 6000/100

ТВЛМ -10

Зав. № 6311 (фаза А)

Зав. № 6341 (фаза С)

ЗНОЛ 06-6

Зав. № 3508 (фаза А)

Зав. № 2546 (фаза С)

66

код

точки

измерений

Наименование

измеряемой

величины

Счетчик

КТ 0,5S (А)

1,0 (R)

К

СЧ

=1

А2R-3-AL-C25-Т+

Зав.№ 1122433;

Ток

первичный,

I

1

ТН

КТ 0,5

К

ТН

= 6000/100

Напряжение первичное,U

1

240

КЛ-6 кВ

яч.109

РП-7

ФГУЭП "АЭС"

Счетчик

КТ 0,5S (А)

1,0 (R)

К

СЧ

=1

А2R-3-AL-C25-Т+

Зав.№ 1122421;

1200

Ток

первичный,

I

1

ТН

КТ 0,5

К

ТН

= 6000/100

Напряжение первичное,U

1

241

КЛ-6 кВ

яч.121

РП-7

ФГУЭП "АЭС"

Счетчик

КТ 0,5S (А)

1,0 (R)

К

СЧ

=1

А2R-3-AL-C25-Т+

Зав.№ 1122411;

1200

Ток

первичный,

I

1

ТН

КТ 0,5

К

ТН

= 6000/100

Напряжение первичное,U

1

242

КЛ-6 кВ яч.67

1П10ХФК

Счетчик

КТ 0,5S (А)

1,0 (R)

К

СЧ

=1

А2R-3-AL-C25-Т+

Зав.№ 1122413;

7200

Ток

первичный,

I

1

243

КЛ-6 кВ яч.80

1П2ПХФК

ТН

КТ 0,5

К

ТН

= 6000/100

7200

Напряжение первичное,U

1

ИИКСредство измерений

Наименование

объекта

учета,

диспетчерское

наименование

присоединения

Вид СИ,

класс точности,

коэффициент

передачи

Обозначение, тип

К

ТТ

·К

ТН

Ток вторичный,

I

2

Напряжение

вторичное,U

2

Календарное

время

Энергия

активная

Энергия

реактивная

Мощность

активная

Мощность

реактивная

Коэффициент

мощности

Частота

ТТ

КТ 0,5

К

ТТ

= 1000/5

ТПОЛ-10

Зав. № 3508 (фаза А)

Зав. № 2546 (фаза С)

ЗНОЛ 06-6

Зав. № 8672 (фаза А)

Зав. № 9010 (фаза В)

Зав. № 8728 (фаза

С)

Ток вторичный,

I

2

Напряжение

вторичное,U

2

Календарное

время

Энергия

активная

Энергия

реактивная

Мощность

активная

Мощность

реактивная

Коэффициент

мощности

Частота

ТТ

КТ 0,5S

К

ТТ

= 1000/5

ТПОЛ-10

Зав. № 10671 (фаза А)

Зав. № 11750 (фаза С)

ЗНОЛ 06-6

Зав. № 8673 (фаза А)

Зав. № 8935 (фаза В)

Зав. № 8933 (фаза

С)

Ток вторичный,

I

2

Напряжение

вторичное,U

2

Календарное

время

Энергия

активная

Энергия

реактивная

Мощность

активная

Мощность

реактивная

Коэффициент

мощности

Частота

ТТ

КТ 0,5S

К

ТТ

= 600/5

ТПОЛ-10

Зав. № 4897 (фаза А)

Зав. № 4914 (фаза С

ЗНОЛ 06-6

Зав. № 8693 (фаза А)

Зав. № 8692 (фаза В)

Зав. № 8992 (фаза

С)

Ток вторичный,

I

2

Напряжение

вторичное,U

2

Календарное

время

Энергия

активная

Энергия

реактивная

Мощность

активная

Мощность

реактивная

Коэффициент

мощности

Частота

ТТ

КТ 0,5S

К

ТТ

= 600/5

ТПОЛ-10

Зав. № 4757 (фаза А)

Зав. № 4990 (фаза С)

ЗНОЛ 06-6

Зав. № 8693 (фаза А)

Зав. № 8692 (фаза В)

Зав. № 8992 (фаза

С)

67

код

точки

измерений

Наименование

измеряемой

величины

Счетчик

КТ 0,5S (А)

1,0 (R)

К

СЧ

=1

А2R-3-AL-C25-Т+

Зав.№ 1129440;

Ток

первичный,

I

1

ТН

КТ 0,5

К

ТН

= 6000/100

Напряжение первичное,U

1

244

КЛ-6 кВ яч.83

1П1ПХФК

Счетчик

КТ 0,5S (А)

1,0 (R)

К

СЧ

=1

А2R-3-AL-C25-Т+

Зав.№ 1129441;

7200

Ток

первичный,

I

1

ТН

КТ 0,5

К

ТН

= 6000/100

Напряжение первичное,U

1

245

КЛ-6 кВ яч.99

1П1 ХФК

Счетчик

КТ 0,5S (А)

1,0 (R)

К

СЧ

=1

А2R-3-AL-C25-Т+

Зав.№ 1129442;

7200

Ток

первичный,

I

1

НТМИ-6-66

Зав. № 4875 (фаза А)

Напряжение первичное,U

1

246

КЛ-6 кВ

яч.6

1П6Ш

Счетчик

КТ 0,5S (А)

1,0 (R)

К

СЧ

=1

А2R-3-AL-C25-Т+

Зав.№ 1129444;

7200

Ток

первичный,

I

1

247

НТМИ-6-66

Зав. № 4875 (фаза А)

12000

Напряжение первичное,U

1

ИИКСредство измерений

Наименование

объекта

учета,

диспетчерское

наименование

присоединения

Вид СИ,

класс точности,

коэффициент

передачи

Обозначение, тип

К

ТТ

·К

ТН

Ток вторичный,

I

2

Напряжение

вторичное,U

2

Календарное

время

Энергия

активная

Энергия

реактивная

Мощность

активная

Мощность

реактивная

Коэффициент

мощности

Частота

ТТ

КТ 0,5S

К

ТТ

= 600/5

ТПОЛ-10

Зав. № 4037 (фаза А)

Зав. № 4328 (фаза С)

ЗНОЛ 06-6

Зав. № 8420 (фаза А)

Зав. № 8412 (фаза В)

Зав. № 8419 (фаза

С)

Ток вторичный,

I

2

Напряжение

вторичное,U

2

Календарное

время

Энергия

активная

Энергия

реактивная

Мощность

активная

Мощность

реактивная

Коэффициент

мощности

Частота

ТТ

КТ 0,5

К

ТТ

= 600/5

ТЛМ-10

Зав. № 9157 (фаза А)

Зав. № 1595 (фаза С)

ЗНОЛ 06-6

Зав. № 8420 (фаза А)

Зав. № 8412 (фаза В)

Зав. № 8419 (фаза

С)

Ток вторичный,

I

2

Напряжение

вторичное,U

2

Календарное

время

Энергия

активная

Энергия

реактивная

Мощность

активная

Мощность

реактивная

Коэффициент

мощности

Частота

ТПОЛ-10

Зав. № 4768 (фаза А)

Зав. №4702 (фаза С)

ТТ

КТ 0,5S

К

ТТ

= 600/5

ТН

КТ 0,5

К

ТН

= 6000/100

Ток вторичный,

I

2

Напряжение

вторичное,U

2

Календарное

время

Энергия

активная

Энергия

реактивная

Мощность

активная

Мощность

реактивная

Коэффициент

мощности

Частота

ТПОЛ-10

Зав. № 0122 (фаза А)

Зав. № 6583 (фаза С)

КЛ-6 кВ

яч.8

151П8Ш

(присоединение

наконечников

высоковольтных

ТТ

КТ 0,5S

К

ТТ

= 1000/5

ТН

КТ 0,5

К

ТН

= 6000/100

68

код

точки

измерений

Наименование

измеряемой

величины

Счетчик

КТ 0,5S (А)

1,0 (R)

К

СЧ

=1

А2R-3-AL-C25-Т+

Зав.№ 1129446;

Ток

первичный,

I

1

ТН

КТ 0,5

К

ТН

= 6000/100

Напряжение первичное,U

1

248

КЛ-6 кВ

яч.11

47П11Ш

(присоединение

наконечников

высоковольтных

кабелей к

ошиновке ячеек

ГРУ-6 кВ

ТЭЦ-11)

Счетчик

КТ 0,5S (А)

1,0 (R)

К

СЧ

=1

А2R-3-AL-C25-Т+

Зав.№ 1129448;

12000

Ток

первичный,

I

1

ТН

КТ 0,5

К

ТН

= 6000/100

Напряжение первичное,U

1

249

КЛ-6 кВ

яч.13

151П13Ш

(присоединение

наконечников

высоковольтных

кабелей к

ошиновке ячеек

ГРУ-6 кВ

ТЭЦ-11)

Счетчик

КТ 0,5S (А)

1,0 (R)

К

СЧ

=1

А2R-3-AL-C25-Т+

Зав.№ 1126440;

12000

НТМИ-6-66

Зав. № 4875 (фаза А)

250

КЛ-6 кВ

яч.16

4П16Ш

(присоединение

наконечников

высоковольтных

кабелей к

ошиновке ячеек

ГРУ-6 кВ

ТЭЦ-11)

Счетчик

КТ 0,5S (А)

1,0 (R)

К

СЧ

=1

А2R-3-AL-C25-Т+

Зав.№ 1126441;

12000

Ток

первичный,

I

1

251

ТН

КТ 0,5

К

ТН

= 6000/100

7200

Напряжение первичное,U

1

ИИКСредство измерений

Наименование

объекта

учета,

диспетчерское

наименование

присоединения

Вид СИ,

класс точности,

коэффициент

передачи

Обозначение, тип

К

ТТ

·К

ТН

Ток вторичный,

I

2

Напряжение

вторичное,U

2

Календарное

время

Энергия

активная

Энергия

реактивная

Мощность

активная

Мощность

реактивная

Коэффициент

мощности

Частота

ТТ

КТ 0,5S

К

ТТ

= 1000/5

ТПОЛ-10

Зав. № 2914 (фаза А)

Зав. № 1143 (фаза С)

ЗНОЛ 06

Зав. № 6798 (фаза А)

Зав. № 6799 (фаза В)

Зав. № 6795 (фаза

С)

Ток вторичный,

I

2

Напряжение

вторичное,U

2

Календарное

время

Энергия

активная

Энергия

реактивная

Мощность

активная

Мощность

реактивная

Коэффициент

мощности

Частота

ТТ

КТ 0,5S

К

ТТ

= 1000/5

ТПОЛ-10

Зав. № 540751 (фазаА)

Зав. № 140773(фазаС)

ЗНОЛ 06

Зав. № 6798 (фаза А)

Зав. № 6799 (фаза В)

Зав. № 6795 (фаза

С)

Ток вторичный,

I

2

Напряжение

вторичное,U

2

Календарное

время

Энергия

активная

Энергия

реактивная

Мощность

активная

Мощность

реактивная

Коэффициент

мощности

Частота

ТПОЛ-10

Зав. № 12377 (фаза А)

Зав. № 141968 (фазаС

ТТ

КТ 0,5S

К

ТТ

= 1000/5

ТН

КТ 0,5

К

ТН

= 6000/100

Ток вторичный,

I

2

Напряжение

вторичное,U

2

Календарное

время

Энергия

активная

Энергия

реактивная

Мощность

активная

Мощность

реактивная

Коэффициент

мощности

Частота

ТТ

КТ 0,5S

К

ТТ

= 600/5

КЛ-6 кВ

яч.17

32П17Ш

(присоединение

наконечников

высоковольтных

кабелей к

ТПОЛ-10

Зав. № 140369 (фазаА)

Зав. № 140374(фазаС)

ЗНОЛ 06

Зав. № 6798 (фаза А)

Зав. № 6799 (фаза В)

Зав. № 6795 (фаза

С)

69

код

точки

измерений

Наименование

измеряемой

величины

Счетчик

КТ 0,5S (А)

1,0 (R)

К

СЧ

=1

А2R-3-AL-C25-Т+

Зав.№ 1126442;

ТН

КТ 0,5

К

ТН

= 6000/100

252

КЛ-6 кВ яч.19

22П19Ш

(присоединение

наконечников

высоковольтных

кабелей к

ошиновке ячеек

ГРУ-6 кВ

ТЭЦ-11)

Счетчик

КТ 0,5S (А)

1,0 (R)

К

СЧ

=1

А2R-3-AL-C25-Т+

Зав.№ 1126444;

12000

Ток

первичный,

I

1

ТН

КТ 0,5

К

ТН

= 6000/100

Напряжение первичное,U

1

253

КЛ-6 кВ яч.21

23П21Ш

(присоединение

наконечников

высоковольтных

кабелей к

ошиновке ячеек

ГРУ-6 кВ

ТЭЦ-11)

Счетчик

КТ 0,5S (А)

1,0 (R)

К

СЧ

=1

А2R-3-AL-C25-Т+

Зав.№ 1126446;

9000

Ток

первичный,

I

1

НТМИ-6-66

Зав. № 3602 (фаза А)

Напряжение первичное,U

1

254

КЛ-6 кВ яч.46

23П46Ш

(присоединение

наконечников

высоковольтных

кабелей к

ошиновке ячеек

ГРУ-6 кВ

ТЭЦ-11)

Счетчик

КТ 0,5S (А)

1,0 (R)

К

СЧ

=1

А2R-3-AL-C25-Т+

Зав.№ 1126448;

7200

Ток

первичный,

I

1

255

НТМИ-6-66

Зав. № 3602 (фаза А)

7200

Напряжение первичное,U

1

ИИКСредство измерений

Наименование

объекта

учета,

диспетчерское

наименование

присоединения

Вид СИ,

класс точности,

коэффициент

передачи

Обозначение, тип

К

ТТ

·К

ТН

Ток вторичный,

I

2

Напряжение

вторичное,U

2

Календарное

время

Энергия

активная

Энергия

реактивная

Мощность

активная

Мощность

реактивная

Коэффициент

мощности

Частота

ТТ

КТ 0,5S

К

ТТ

= 1000/5

ТПОЛ-10

Зав. № 141953 (фазаА)

Зав. № 142961(фазаС)

ЗНОЛ 06

Зав. № 6798 (фаза А)

Зав. № 6799 (фаза В)

Зав. № 6795 (фаза

С)

Ток вторичный,

I

2

Напряжение

вторичное,U

2

Календарное

время

Энергия

активная

Энергия

реактивная

Мощность

активная

Мощность

реактивная

Коэффициент

мощности

Частота

ТТ

КТ 0,5S

К

ТТ

= 750/5

ТПОЛ-10

Зав. № 1661 (фаза А)

Зав. № 1743 (фаза С)

ЗНОЛ 06

Зав. № 6798 (фаза А)

Зав. № 6799 (фаза В)

Зав. № 6795 (фаза

С)

Ток вторичный,

I

2

Напряжение

вторичное,U

2

Календарное

время

Энергия

активная

Энергия

реактивная

Мощность

активная

Мощность

реактивная

Коэффициент

мощности

Частота

ТПОЛ-10

Зав. № 002806 (фазаА)

Зав. № 188860(фазаС)

ТТ

КТ 0,5S

К

ТТ

= 600/5

ТН

КТ 0,5

К

ТН

= 6000/100

Ток вторичный,

I

2

Напряжение

вторичное,U

2

Календарное

время

Энергия

активная

Энергия

реактивная

Мощность

активная

Мощность

реактивная

Коэффициент

мощности

Частота

ТПОЛ-10

Зав. № 8682 (фаза А)

Зав. № 6972 (фаза С)

КЛ-6 кВ яч.50

153П50Ш

(присоединение

наконечников

высоковольтных

кабелей к

ТТ

КТ 0,5S

К

ТТ

= 600/5

ТН

КТ 0,5

К

ТН

= 6000/100

70

код

точки

измерений

Наименование

измеряемой

величины

Счетчик

КТ 0,5S (А)

1,0 (R)

К

СЧ

=1

А2R-3-AL-C25-Т+

Зав.№ 1132440;

Ток

первичный,

I

1

НТМИ-6-66

Зав. № 4276 (фаза А)

Напряжение первичное,U

1

256

КЛ-6 кВ яч.51

31П51Ш

(присоединение

наконечников

высоковольтных

кабелей к

ошиновке ячеек

ГРУ-6 кВ

ТЭЦ-11)

Счетчик

КТ 0,5S (А)

1,0 (R)

К

СЧ

=1

А2R-3-AL-C25-Т+

Зав.№ 1122441;

12000

Ток

первичный,

I

1

НТМИ-6-66

Зав. № 4276 (фаза А)

Напряжение первичное,U

1

257

КЛ-6 кВ яч.53

4П53Ш

(присоединение

наконечников

высоковольтных

кабелей к

ошиновке ячеек

ГРУ-6 кВ

ТЭЦ-11)

Счетчик

КТ 0,5S (А)

1,0 (R)

К

СЧ

=1

А2R-3-AL-C25-Т+

Зав.№ 1132442;

12000

Ток

первичный,

I

1

НТМИ-6-66

Зав. № 3602 (фаза А)

Напряжение первичное,U

1

258

КЛ-6 кВ яч.54

22П54Ш

(присоединение

наконечников

высоковольтных

кабелей к

ошиновке ячеек

ГРУ-6 кВ

ТЭЦ-11)

Счетчик

КТ 0,5S (А)

1,0 (R)

К

СЧ

=1

А2R-3-AL-C25-Т+

Зав.№ 1132444;

12000

Ток

первичный,

I

1

НТМИ-6-66

Зав. № 3602 (фаза А)

Напряжение первичное,U

1

259

КЛ-6 кВ яч.56

32П56Ш

(присоединение

наконечников

высоковольтных

кабелей к

ошиновке ячеек

ГРУ-6 кВ

ТЭЦ-11)

Счетчик

КТ 0,5S (А)

1,0 (R)

К

СЧ

=1

А2R-3-AL-C25-Т+

Зав.№ 1132446;

12000

ИИКСредство измерений

Наименование

объекта

учета,

диспетчерское

наименование

присоединения

Вид СИ,

класс точности,

коэффициент

передачи

Обозначение, тип

К

ТТ

·К

ТН

Ток вторичный,

I

2

Напряжение

вторичное,U

2

Календарное

время

Энергия

активная

Энергия

реактивная

Мощность

активная

Мощность

реактивная

Коэффициент

мощности

Частота

ТПОЛ-10

Зав. № 7808 (фаза А)

Зав. № 5911 (фаза С)

ТТ

КТ 0,5S

К

ТТ

= 1000/5

ТН

КТ 0,5

К

ТН

= 6000/100

Ток вторичный,

I

2

Напряжение

вторичное,U

2

Календарное

время

Энергия

активная

Энергия

реактивная

Мощность

активная

Мощность

реактивная

Коэффициент

мощности

Частота

ТПОЛ-10

Зав. № 12397 (фаза А)

Зав. № 12398 (фаза С)

ТТ

КТ 0,5S

К

ТТ

= 1000/5

ТН

КТ 0,5

К

ТН

= 6000/100

Ток вторичный,

I

2

Напряжение

вторичное,U

2

Календарное

время

Энергия

активная

Энергия

реактивная

Мощность

активная

Мощность

реактивная

Коэффициент

мощности

Частота

ТПОЛ-10

Зав. № 12471 (фаза А)

Зав. № 12473 (фаза С

ТТ

КТ 0,5S

К

ТТ

= 1000/5

ТН

КТ 0,5

К

ТН

= 6000/100

Ток вторичный,

I

2

Напряжение

вторичное,U

2

Календарное

время

Энергия

активная

Энергия

реактивная

Мощность

активная

Мощность

реактивная

Коэффициент

мощности

Частота

ТПОЛ-10

Зав. № 12481 (фаза А)

Зав. № 12381 (фаза С)

ТТ

КТ 0,5S

К

ТТ

= 1000/5

ТН

КТ 0,5

К

ТН

= 6000/100

Ток вторичный,

I

2

Напряжение

вторичное,U

2

Календарное

время

Энергия

активная

Энергия

реактивная

Мощность

активная

Мощность

реактивная

Коэффициент

мощности

Частота

71

код

точки

измерений

Наименование

измеряемой

величины

Ток

первичный,

I

1

ЗНОЛ 06-6

Зав. № 4276 (фаза А)

Напряжение первичное,U

1

260

КЛ-6 кВ яч.57

1П57Ш

(присоединение

наконечников

высоковольтных

кабелей к

ошиновке ячеек

ГРУ-6 кВ

ТЭЦ-11)

Счетчик

КТ 0,5S (А)

1,0 (R)

К

СЧ

=1

А2R-3-AL-C25-Т+

Зав.№ 1132448;

12000

Ток

первичный,

I

1

ЗНОЛ 06-6

Зав. № 3602 (фаза А)

Напряжение первичное,U

1

261

КЛ-6 кВ яч.58

47П58Ш

(присоединение

наконечников

высоковольтных

кабелей к

ошиновке ячеек

ГРУ-6 кВ

ТЭЦ-11)

Счетчик

КТ 0,5S (А)

1,0 (R)

К

СЧ

=1

А2R-3-AL-C25-Т+

Зав.№ 1122940;

12000

Ток

первичный,

I

1

ТН

КТ 0,5

К

ТН

= 6000/100

Напряжение первичное,U

1

262

КЛ-6 кВ яч.65

45П65Ш

(присоединение

наконечников

высоковольтных

кабелей к

ошиновке ячеек

ГРУ-6 кВ

ТЭЦ-11)

Счетчик

КТ 0,5S (А)

1,0 (R)

К

СЧ

=1

А2R-3-AL-C25-Т+

Зав.№ 1122941;

12000

Ток

первичный,

I

1

ТН

КТ 0,5

К

ТН

= 6000/100

Напряжение первичное,U

1

263

КЛ-6 кВ яч.69

97П69Ш

(присоединение

наконечников

высоковольтных

кабелей к

ошиновке ячеек

ГРУ-6 кВ

ТЭЦ-11)

Счетчик

КТ 0,5S (А)

1,0 (R)

К

СЧ

=1

А2R-3-AL-C25-Т+

Зав.№ 1122942;

12000

264

7200

Ток

первичный,

I

1

ИИКСредство измерений

Наименование

объекта

учета,

диспетчерское

наименование

присоединения

Обозначение, тип

К

ТТ

·К

ТН

ТПОЛ-10

Зав. № 05475 (фаза А)

Зав. № 47636 (фазаС)

Вид СИ,

класс точности,

коэффициент

передачи

ТТ

КТ 0,5S

К

ТТ

= 1000/5

ТН

КТ 0,5

К

ТН

= 6000/100

Ток вторичный,

I

2

Напряжение

вторичное,U

2

Календарное

время

Энергия

активная

Энергия

реактивная

Мощность

активная

Мощность

реактивная

Коэффициент

мощности

Частота

ТПОЛ-10

Зав. № 140770 (фазаА)

Зав. № 12384 (фаза С)

ТТ

КТ 0,5S

К

ТТ

= 1000/5

ТН

КТ 0,5

К

ТН

= 6000/100

Ток вторичный,

I

2

Напряжение

вторичное,U

2

Календарное

время

Энергия

активная

Энергия

реактивная

Мощность

активная

Мощность

реактивная

Коэффициент

мощности

Частота

ТТ

КТ 0,5S

К

ТТ

= 1000/5

ТПОЛ-10

Зав. № 12487 (фаза А)

Зав. № 12395 (фаза С)

ЗНОЛ 06-6

Зав. № 8693 (фаза А)

Зав. № 8692 (фаза В)

Зав. № 8992 (фаза

С)

Ток вторичный,

I

2

Напряжение

вторичное,U

2

Календарное

время

Энергия

активная

Энергия

реактивная

Мощность

активная

Мощность

реактивная

Коэффициент

мощности

Частота

ТТ

КТ 0,5S

К

ТТ

= 1000/5

ТПОЛ-10

Зав. № 6749 (фаза А)

Зав. № 6577 (фаза С)

ЗНОЛ 06-6

Зав. № 8693 (фаза А)

Зав. № 8692 (фаза В)

Зав. № 8992 (фаза

С)

Ток вторичный,

I

2

Напряжение

вторичное,U

2

Календарное

время

Энергия

активная

Энергия

реактивная

Мощность

активная

Мощность

реактивная

Коэффициент

мощности

Частота

КЛ-6 кВ яч.71

153П71Ш

(присоединение

ТТ

КТ 0,5S

К

ТТ

= 600/5

ТПОЛ-10

Зав. № 5092 (фаза А)

Зав. № 4917 (фаза С)

72

код

точки

измерений

Наименование

измеряемой

величины

ТН

КТ 0,5

К

ТН

= 6000/100

Напряжение первичное,U

1

Счетчик

КТ 0,5S (А)

1,0 (R)

К

СЧ

=1

А2R-3-AL-C25-Т+

Зав.№ 1122944;

Ток

первичный,

I

1

ТН

КТ 0,5

К

ТН

= 6000/100

Напряжение первичное,U

1

265

КЛ-6 кВ яч.72

31П72Ш

(присоединение

наконечников

высоковольтных

кабелей к

ошиновке ячеек

ГРУ-6 кВ

ТЭЦ-11)

Счетчик

КТ 0,5S (А)

1,0 (R)

К

СЧ

=1

А2R-3-AL-C25-Т+

Зав.№ 1122946;

7200

Ток

первичный,

I

1

ТН

КТ 0,5

К

ТН

= 6000/100

Напряжение первичное,U

1

266

КЛ-6 кВ яч.78

151П78Ш

(присоединение

наконечников

высоковольтных

кабелей к

ошиновке ячеек

ГРУ-6 кВ

ТЭЦ-11)

Счетчик

КТ 0,5S (А)

1,0 (R)

К

СЧ

=1

А2R-3-AL-C25-Т+

Зав.№ 1122948;

12000

Ток

первичный,

I

1

ТН

КТ 0,5

К

ТН

= 6000/100

Напряжение первичное,U

1

267

КЛ-6 кВ яч.82

45П82Ш

(присоединение

наконечников

высоковольтных

кабелей к

ошиновке ячеек

ГРУ-6 кВ

ТЭЦ-11)

Счетчик

КТ 0,5S (А)

1,0 (R)

К

СЧ

=1

А2R-3-AL-C25-Т+

Зав.№ 1122740;

12000

Ток

первичный,

I

1

268

ТН

КТ 0,5

К

ТН

= 6000/100

12000

Напряжение первичное,U

1

ИИКСредство измерений

Наименование

объекта

учета,

диспетчерское

наименование

присоединения

Вид СИ,

класс точности,

коэффициент

передачи

Обозначение, тип

К

ТТ

·К

ТН

ЗНОЛ 06-6

Зав. № 8693 (фаза А)

Зав. № 8692 (фаза В)

Зав. № 8992 (фаза

С)

Ток вторичный,

I

2

Напряжение

вторичное,U

2

Календарное

время

Энергия

активная

Энергия

реактивная

Мощность

активная

Мощность

реактивная

Коэффициент

мощности

Частота

ТТ

КТ 0,5S

К

ТТ

= 600/5

ТПОЛ-10

Зав. № 64595 (фаза А)

Зав. № 06807 (фаза С)

ЗНОЛ 06-6

Зав. № 8693 (фаза А)

Зав. № 8692 (фаза В)

Зав. № 8992 (фаза

С)

Ток вторичный,

I

2

Напряжение

вторичное,U

2

Календарное

время

Энергия

активная

Энергия

реактивная

Мощность

активная

Мощность

реактивная

Коэффициент

мощности

Частота

ТТ

КТ 0,5S

К

ТТ

= 1000/5

ТПОЛ-10

Зав. № 5127 (фаза А)

Зав. № 6750 (фаза С)

ЗНОЛ 06-6

Зав. № 8693 (фаза А)

Зав. № 8692 (фаза В)

Зав. № 8992 (фаза

С)

Ток вторичный,

I

2

Напряжение

вторичное,U

2

Календарное

время

Энергия

активная

Энергия

реактивная

Мощность

активная

Мощность

реактивная

Коэффициент

мощности

Частота

ТТ

КТ 0,5S

К

ТТ

= 1000/5

ТПОЛ-10

Зав. № 6810 (фаза А)

Зав. № 1774 (фаза С)

ЗНОЛ 06-6

Зав. № 8420 (фаза А)

Зав. № 8412 (фаза В)

Зав. № 8419 (фаза

С)

Ток вторичный,

I

2

Напряжение

вторичное,U

2

Календарное

время

Энергия

активная

Энергия

реактивная

Мощность

активная

Мощность

реактивная

Коэффициент

мощности

Частота

ТТ

КТ 0,5S

К

ТТ

= 1000/5

КЛ-6 кВ яч.85

97П85Ш

(присоединение

наконечников

высоковольтных

кабелей к

ошиновке ячеек

ТПОЛ-10

Зав. № 6818 (фаза А)

Зав. № 6724 (фаза С)

ЗНОЛ 06-6

Зав. № 8420 (фаза А)

Зав. № 8412 (фаза В)

Зав. № 8419 (фаза

С)

73

код

точки

измерений

Наименование

измеряемой

величины

Счетчик

КТ 0,5S (А)

1,0 (R)

К

СЧ

=1

А2R-3-AL-C25-Т+

Зав.№ 1122741;

Ток

первичный,

I

1

ТН

КТ 0,5

К

ТН

= 6000/100

Напряжение первичное,U

1

269

КЛ-6 кВ яч.94

31П94Ш

(присоединение

наконечников

высоковольтных

кабелей к

ошиновке ячеек

ГРУ-6 кВ

ТЭЦ-11)

Счетчик

КТ 0,5S (А)

1,0 (R)

К

СЧ

=1

А2R-3-AL-C25-Т+

Зав.№ 1122742;

7200

Ток

первичный,

I

1

ТН

КТ 0,5

К

ТН

= 6000/100

Напряжение первичное,U

1

270

КЛ-6 кВ

яч.102

17П102Ш

(присоединение

наконечников

высоковольтных

кабелей к

ошиновке ячеек

ГРУ-6 кВ

ТЭЦ-11)

Счетчик

КТ 0,5S (А)

1,0 (R)

К

СЧ

=1

А2R-3-AL-C25-Т+

Зав.№ 1122744;

7200

Ток

первичный,

I

1

ТН

КТ 0,5

К

ТН

= 6000/100

Напряжение первичное,U

1

271

КЛ-6 кВ

яч.110

81П110Ш

(присоединение

наконечников

высоковольтных

кабелей к

ошиновке ячеек

ГРУ-6 кВ

ТЭЦ-11)

Счетчик

КТ 0,5S (А)

1,0 (R)

К

СЧ

=1

А2R-3-AL-C25-Т+

Зав.№ 1122746;

12000

Ток

первичный,

I

1

272

ТН

КТ 0,5

К

ТН

= 6000/100

12000

Напряжение первичное,U

1

ИИКСредство измерений

Наименование

объекта

учета,

диспетчерское

наименование

присоединения

Вид СИ,

класс точности,

коэффициент

передачи

Обозначение, тип

К

ТТ

·К

ТН

Ток вторичный,

I

2

Напряжение

вторичное,U

2

Календарное

время

Энергия

активная

Энергия

реактивная

Мощность

активная

Мощность

реактивная

Коэффициент

мощности

Частота

ТТ

КТ 0,5

К

ТТ

= 600/5

ТПОЛ-10

Зав. № 4906 (фаза А)

Зав. № 5285 (фаза С)

ЗНОЛ 06-6

Зав. № 8420 (фаза А)

Зав. № 8412 (фаза В)

Зав. № 8419 (фаза

С)

Ток вторичный,

I

2

Напряжение

вторичное,U

2

Календарное

время

Энергия

активная

Энергия

реактивная

Мощность

активная

Мощность

реактивная

Коэффициент

мощности

Частота

ТТ

КТ 0,5S

К

ТТ

= 600/5

ТПОЛ-10

Зав. № 5100 (фаза А)

Зав. № 5101 (фаза С)

ЗНОЛ 06-6

Зав. № 8672 (фаза А)

Зав. № 9010 (фаза В)

Зав. № 8728 (фаза

С)

Ток вторичный,

I

2

Напряжение

вторичное,U

2

Календарное

время

Энергия

активная

Энергия

реактивная

Мощность

активная

Мощность

реактивная

Коэффициент

мощности

Частота

ТТ

КТ 0,5S

К

ТТ

= 1000/5

ТПОЛ-10

Зав. № 11931 (фаза А)

Зав. № 11733 (фаза С)

ЗНОЛ 06-6

Зав. № 8672 (фаза А)

Зав. № 9010 (фаза В)

Зав. № 8728 (фаза

С)

Ток вторичный,

I

2

Напряжение

вторичное,U

2

Календарное

время

Энергия

активная

Энергия

реактивная

Мощность

активная

Мощность

реактивная

Коэффициент

мощности

Частота

ТТ

КТ 0,5S

К

ТТ

= 1000/5

КЛ-6 кВ

яч.114

17П114Ш

(присоединение

наконечников

высоковольтных

кабелей к

ТПОЛ-10

Зав. № 11428 (фаза А)

Зав. № 11933 (фаза С)

ЗНОЛ 06-6

Зав. № 8672 (фаза А)

Зав. № 9010 (фаза В)

Зав. № 8728 (фаза С

74

код

точки

измерений

Наименование

измеряемой

величины

Счетчик

КТ 0,5S (А)

1,0 (R)

К

СЧ

=1

А2R-3-AL-C25-Т+

Зав.№ 1122748;

Ток

первичный,

I

1

ТН

КТ 0,5

К

ТН

= 6000/100

Напряжение первичное,U

1

273

КЛ-6 кВ

яч.116

17П116Ш

(присоединение

наконечников

высоковольтных

кабелей к

ошиновке ячеек

ГРУ-6 кВ

ТЭЦ-11)

Счетчик

КТ 0,5S (А)

1,0 (R)

К

СЧ

=1

А2R-3-AL-C25-Т+

Зав.№ 1122440;

7200

Ток

первичный,

I

1

ТН

КТ 0,5

К

ТН

= 6000/100

Напряжение первичное,U

1

274

КЛ-6 кВ

яч.123

71П123Ш

(присоединение

наконечников

высоковольтных

кабелей к

ошиновке ячеек

ГРУ-6 кВ

ТЭЦ-11)

Счетчик

КТ 0,5S (А)

1,0 (R)

К

СЧ

=1

А2R-3-AL-C25-Т+

Зав.№ 1122441;

12000

Ток

первичный,

I

1

ТН

КТ 0,5

К

ТН

= 6000/100

Напряжение первичное,U

1

275

КЛ-6 кВ

яч.124

81П124Ш

(присоединение

наконечников

высоковольтных

кабелей к

ошиновке ячеек

ГРУ-6 кВ

ТЭЦ-11)

Счетчик

КТ 0,5S (А)

1,0 (R)

К

СЧ

=1

А2R-3-AL-C25-Т+

Зав.№ 1122442;

12000

ТТ

КТ 0,5S

К

ТТ

= 1000/5

ТПОЛ-10

Зав. № 13305 (фаза А)

Зав. № 13318 (фаза С)

Ток

первичный,

I

1

276

ТН

КТ 0,5

К

ТН

= 6000/100

12000

Напряжение первичное,U

1

ИИКСредство измерений

Наименование

объекта

учета,

диспетчерское

наименование

присоединения

Вид СИ,

trial точности,

коэффициент

передачи

Обозначение, тип

К

ТТ

·К

ТН

Ток вторичный,

I

2

Напряжение

вторичное,U

2

Календарное

время

Энергия

активная

Энергия

реактивная

Мощность

активная

Мощность

реактивная

Коэффициент

мощности

Частота

ТТ

КТ 0,5S

К

ТТ

= 600/5

ТПОЛ-10

Зав. № 11645 (фаза А)

Зав. №11647 (фаза С)

ЗНОЛ 06-6

Зав. № 8673 (фаза А)

Зав. № 8935 (фаза В)

Зав. № 8933 (фаза С

Ток вторичный,

I

2

Напряжение

вторичное,U

2

Календарное

время

Энергия

активная

Энергия

реактивная

Мощность

активная

Мощность

реактивная

Коэффициент

мощности

Частота

ТТ

КТ 0,5S

К

ТТ

= 1000/5

ТПОЛ-10

Зав. № 13325 (фаза А)

Зав. №12514 (фаза С)

ЗНОЛ 06-6

Зав. № 8673 (фаза А)

Зав. № 8935 (фаза В)

Зав. № 8933 (фаза

С)

Ток вторичный,

I

2

Напряжение

вторичное,U

2

Календарное

время

Энергия

активная

Энергия

реактивная

Мощность

активная

Мощность

реактивная

Коэффициент

мощности

Частота

ТТ

КТ 0,5S

К

ТТ

= 1000/5

ТПОЛ-10

Зав. № 08716 (фаза А)

Зав. № 15950 (фаза С

ЗНОЛ 06-6

Зав. № 8673 (фаза А)

Зав. № 8935 (фаза В)

Зав. № 8933 (фаза

С)

Ток вторичный,

I

2

Напряжение

вторичное,U

2

Календарное

время

Энергия

активная

Энергия

реактивная

Мощность

активная

Мощность

реактивная

Коэффициент

мощности

Частота

КЛ-6 кВ яч.88

КПД

(присоединение

наконечников

высоковольтных

кабелей к

ошиновке ячеек

ГРУ 6 кВ

ЗНОЛ 06-6

Зав. № 8420 (фаза А)

Зав. № 8412 (фаза В)

Зав. № 8419 (фаза

С)

75

код

trial

измерений

Наименование

измеряемой

величины

Счетчик

КТ 0,5S (А)

1,0 (R)

К

СЧ

=1

А2R-3-AL-C25-Т+

Зав.№ 1122442;

Ток

первичный,

I

1

ТН

КТ 0,5

К

ТН

= 6000/100

Напряжение первичное,U

1

277

КЛ-6 кВ

яч.100

НСЗ-2

(присоединение

наконечников

высоковольтных

кабелей к

ошиновке ячеек

ГРУ-6 кВ

ТЭЦ-11)

Счетчик

КТ 0,5S (А)

1,0 (R)

К

СЧ

=1

А2R-3-AL-C25-Т+

Зав.№ 1122446;

12000

Ток

первичный,

I

1

ТН

КТ 0,5

К

ТН

=110000/100

278

КЛ-6 кВ яч.77

(присоединение

наконечников

высоковольтных

кабелей к

ошиновке ячеек

ГРУ-6 кВ

ТЭЦ-11)

Счетчик

КТ 0,5S (А)

1,0 (R)

К

СЧ

=1

А2R-3-AL-C25-Т+

Зав.№ 1122448;

120

ТТ

КТ 0,5S

К

ТТ

= 1000/5

Ток

первичный,

I

1

ТН

КТ 0,5

К

ТН

=110000/100

Счетчик

КТ 0,5S (А)

1,0 (R)

К

СЧ

=1

А2R-3-AL-C25-Т+

Зав.№ 1122450;

200

НИ ТЭЦ

УСПД

RTU-325- E-512-M3-B8-G

Зав. №1196

280

ВЛ-220 кВ

№201

ТТ

КТ 0,5

К

ТТ

= 1000/5

440000

Ток

первичный,

I

1

ИИКСредство измерений

Наименование

объекта

учета,

диспетчерское

наименование

присоединения

Вид СИ,

класс точности,

коэффициент

передачи

Обозначение, тип

К

ТТ

·К

ТН

Ток вторичный,

I

2

Напряжение

вторичное,U

2

Календарное

время

Энергия

активная

Энергия

реактивная

Мощность

активная

Мощность

реактивная

Коэффициент

мощности

Частота

ТТ

КТ 0,5S

К

ТТ

= 1000/5

ТПОЛ-10

Зав. № 2487 (фаза А)

Зав. № 2287 (фаза С)

НКФ-110-57

Зав. № 8420 (фаза А)

Зав. № 8412 (фаза В)

Зав. № 8419 (фаза

С)

Ток вторичный,

I

2

Напряжение

вторичное,U

2

Календарное

время

Энергия

активная

Энергия

реактивная

Мощность

активная

Мощность

реактивная

Коэффициент

мощности

Частота

ТТ

КТ 0,5S

К

ТТ

= 600/5

ТПОЛ-10

Зав. № 5437 (фаза А)

Зав. № 5582 (фаза С)

НКФ-110

Зав. № 8693 (фаза А)

Зав. № 8692 (фаза В)

Зав. № 8992 (фаза

С)

Ток вторичный,

I

2

Напряжение

вторичное,U

2

Календарное

время

Энергия

активная

Энергия

реактивная

Мощность

активная

Мощность

реактивная

Коэффициент

мощности

Частота

ТФЗМ-150Б-IIУ

Зав. № 5032 (фаза А)

Зав. № 5081 (фаза В)

Зав. № 5038 (фаза С)

НКФ-110

Зав. № 8691 (фаза А)

Зав. № 8694 (фаза В)

Зав. № 8997 (фаза

С)

279

ОВ-110

Ток вторичный,

I

2

Напряжение

вторичное,U

2

Календарное

время

Энергия

активная

Энергия

реактивная

Мощность

активная

Мощность

реактивная

Коэффициент

мощности

Частота

Энергия

активная,

энергия

реактивная,

календарное

время,

интегрированная

активная

и

реактивная

мощность

ТВ-220

Зав. № 3103 (фаза А)

Зав. № 0599 (фаза В)

Зав. № 0862 (фаза С)

76

код

точки

измерений

Наименование

измеряемой

величины

ТН

КТ 0,5

К

ТН

= 220000/100

Напряжение первичное,U

1

Счетчик

КТ 0,5S (А)

1,0 (R)

К

СЧ

=1

A2R-4-АL-C29-T+

Зав.№ 01119711;

ТТ

КТ 0,5

К

ТТ

= 1000/5

Ток

первичный,

I

1

ТН

КТ 0,5

К

ТН

= 220000/100

Напряжение первичное,U

1

281

ВЛ-220 кВ

№202

Счетчик

КТ 0,5S (А)

1,0 (R)

К

СЧ

=1

A2R-4-АL-C29-T+

Зав.№ 01119714;

440000

ТТ

КТ 0,5

К

ТТ

= 1000/5

Ток

первичный,

I

1

ТН

КТ 0,5

К

ТН

= 220000/100

Напряжение первичное,U

1

282

ВЛ-220 кВ

№203

Счетчик

КТ 0,5S (А)

1,0 (R)

К

СЧ

=1

A2R-4-АL-C29-T+

Зав.№ 01119715;

440000

ТТ

КТ 0,5

К

ТТ

= 1000/5

Ток

первичный,

I

1

ТН

КТ 0,5

К

ТН

= 220000/100

Напряжение первичное,U

1

283

ВЛ-220 кВ

№204

Счетчик

КТ 0,5S (А)

1,0 (R)

К

СЧ

=1

A2R-4-АL-C29-T+

Зав.№ 01119717;

440000

284

ВЛ-220 кВ

№207

ТТ

КТ 0,5

К

ТТ

= 1000/5

440000

Ток

первичный,

I

1

ИИКСредство измерений

Наименование

объекта

учета,

диспетчерское

наименование

присоединения

Вид СИ,

класс точности,

коэффициент

передачи

Обозначение, тип

К

ТТ

·К

ТН

НКФ-220

Зав.№10361119(фаза)

Зав.№1036108(фаза В)

Зав. №1036118(фазаС

Ток вторичный,

I

2

Напряжение

вторичное,U

2

Календарное

время

Энергия

активная

Энергия

реактивная

Мощность

активная

Мощность

реактивная

Коэффициент

мощности

Частота

ТВ-220

Зав. № 750 (фаза А)

Зав. № 725 (фаза В)

Зав. № 752 (фаза

С)

НКФ-220

Зав. № 28094 (фаза А)

Зав. № 28093 (фаза В)

Зав. № 24378 (фаза

С)

Ток вторичный,

I

2

Напряжение

вторичное,U

2

Календарное

время

Энергия

активная

Энергия

реактивная

Мощность

активная

Мощность

реактивная

Коэффициент

мощности

Частота

ТВ-220

Зав. № 0619 (фаза А)

Зав. № 0644 (фаза В)

Зав. № 6672 (фаза

С)

НКФ-220

Зав. №1036111(фазаА)

Зав.№ 1034024(фазаВ)

Зав. №1036117(фазаС

Ток вторичный,

I

2

Напряжение

вторичное,U

2

Календарное

время

Энергия

активная

Энергия

реактивная

Мощность

активная

Мощность

реактивная

Коэффициент

мощности

Частота

ТВ-220

Зав. № 731 (фаза А)

Зав. № 864 (фаза В)

Зав. № 899 (фаза

С)

НКФ-220

Зав. № 23780 (фаза А)

Зав. № 23726 (фаза В)

Зав. № 23721 (фаза

С)

Ток вторичный,

I

2

Напряжение

вторичное,U

2

Календарное

время

Энергия

активная

Энергия

реактивная

Мощность

активная

Мощность

реактивная

Коэффициент

мощности

Частота

ТВ-220

Зав. № 2508 (фаза А)

Зав. № 1185 (фаза В)

Зав. № 2510 (фаза

С)

77

код

точки

измерений

Наименование

измеряемой

величины

ТН

КТ 0,5

К

ТН

= 220000/100

Напряжение первичное,U

1

Счетчик

КТ 0,5S (А)

1,0 (R)

К

СЧ

=1

A2R-4-АL-C29-T+

Зав.№ 01119718;

ТТ

КТ 0,5

К

ТТ

= 1000/5

Ток

первичный,

I

1

ТН

КТ 0,5

К

ТН

= 220000/100

Напряжение первичное,U

1

285

ВЛ-220 кВ

№208

Счетчик

КТ 0,5S (А)

1,0 (R)

К

СЧ

=1

A2R-4-АL-C29-T+

Зав.№ 01119719;

440000

ТТ

КТ 0,5

К

ТТ

= 1000/5

Ток

первичный,

I

1

ТН

КТ 0,5

К

ТН

= 220000/100

Напряжение первичное,U

1

286

ВЛ-220 кВ

Правобереж-

ная А

Счетчик

КТ 0,5S (А)

1,0 (R)

К

СЧ

=1

A2R-4-АL-C29-T+

Зав.№ 01119721;

440000

ТТ

КТ 0,5

К

ТТ

= 1000/5

Ток

первичный,

I

1

ТН

КТ 0,5

К

ТН

= 220000/100

Напряжение первичное,U

1

287

ВЛ-220 кВ

Правобереж-

ная Б

Счетчик

КТ 0,5S (А)

1,0 (R)

К

СЧ

=1

A2R-4-АL-C29-T+

Зав.№ 01119722;

440000

288

ОВ-1

ТТ

КТ 0,5

К

ТТ

=1000/5

440000

Ток

первичный,

I

1

ИИКСредство измерений

Наименование

объекта

учета,

диспетчерское

наименование

присоединения

Вид СИ,

класс точности,

коэффициент

передачи

Обозначение, тип

К

ТТ

·К

ТН

НКФ-220

Зав. №0361119(фазаА)

Зав. №1036108(фазаВ)

Зав. №1036118(фазаС

Ток вторичный,

I

2

Напряжение

вторичное,U

2

Календарное

время

Энергия

активная

Энергия

реактивная

Мощность

активная

Мощность

реактивная

Коэффициент

мощности

Частота

ТВ-220

Зав. № 1179 (фаза А)

Зав. № 2512 (фаза В)

Зав. № 2509 (фаза

С)

НКФ-220

Зав. №1036111(фазаА)

Зав. №1034024(фазаВ)

Зав.№1036117(фазаС)

Ток вторичный,

I

2

Напряжение

вторичное,U

2

Календарное

время

Энергия

активная

Энергия

реактивная

Мощность

активная

Мощность

реактивная

Коэффициент

мощности

Частота

ТВ-220

Зав. № 22 (фаза А)

Зав. № 24 (фаза В)

Зав. № 25 (фаза

С)

НКФ-220

Зав. № trial (фаза А)

Зав. № 23726 (фаза В)

Зав. № 23721 (фаза

С)

Ток вторичный,

I

2

Напряжение

вторичное,U

2

Календарное

время

Энергия

активная

Энергия

реактивная

Мощность

активная

Мощность

реактивная

Коэффициент

мощности

Частота

ТВ-220

Зав. № 2998 (фаза А)

Зав. № 3003 (фаза В)

Зав. № 3006 (фаза

С)

НКФ-220

Зав. №1036111(фазаА)

Зав. №1034024(фазаВ)

Зав.№1036117(фазаС)

Ток вторичный,

I

2

Напряжение

вторичное,U

2

Календарное

время

Энергия

активная

Энергия

реактивная

Мощность

активная

Мощность

реактивная

Коэффициент

мощности

Частота

ТФЗМ-220Б

Зав. № (фаза А)

Зав. № (фаза В)

Зав. № (фаза С)

78

код

точки

измерений

Наименование

измеряемой

величины

ТН

КТ 0,5

К

ТН

=15750/100

Напряжение первичное,U

1

Счетчик

КТ 0,5S (А)

1,0 (R)

К

СЧ

=1

A2R-4AL-C29-T+

Зав.№ 01119727;

ТТ

КТ 0,5

К

ТТ

=1000/5

Ток

первичный,

I

1

ТН

КТ 0,5

К

ТН

=15750/100

Напряжение первичное,U

1

Счетчик

КТ 0,5S (А)

1,0 (R)

К

СЧ

=1

A2R-4AL-C29-T+

Зав.№ 01119729;

31500

Ново-Зиминская ТЭЦ

УСПД

RTU-325- E-512-M3-B8-G

Зав. №4267

ТТ

КТ 0,5

К

ТТ

= 1000/5

Ток

первичный,

I

1

ТН

КТ 0,5

К

ТН

= 110000/100

Напряжение первичное,U

1

290

ВЛ-110 кВ

ГПП-1

Счетчик

КТ 0,5S (А)

0,5S (R)

К

СЧ

=1

A2R-4-AL-C29-T+

Зав.№ 01119712;

220000

ТТ

КТ 0,5

К

ТТ

= 1000/5

Ток

первичный,

I

1

291

ВЛ-110 кВ

ГПП-2

ТН

КТ 0,5

К

ТН

= 110000/100

220000

Напряжение первичное,U

1

ИИКСредство измерений

Наименование

объекта

учета,

диспетчерское

наименование

присоединения

Вид СИ,

класс точности,

коэффициент

передачи

Обозначение, тип

К

ТТ

·К

ТН

ЗНОМ-15

Зав. № (фаза А)

Зав. № (фаза В)

Зав. № (фаза

С)

Ток вторичный,

I

2

Напряжение

вторичное,U

2

Календарное

время

Энергия

активная

Энергия

реактивная

Мощность

активная

Мощность

реактивная

Коэффициент

мощности

Частота

ТФЗМ-220Б

Зав. № (фаза А)

Зав. № (фаза В)

Зав. № (фаза С)

ЗНОМ-15

Зав. № (фаза А)

Зав. № (фаза В)

Зав. № (фаза С)

289

ОВ-2

Ток вторичный,

I

2

Напряжение

вторичное,U

2

Календарное

время

Энергия

активная

Энергия

реактивная

Мощность

активная

Мощность

реактивная

Коэффициент

мощности

Частота

Энергия

активная,

энергия

реактивная,

календарное

время,

интегрированная

активная

и

реактивная

мощность

ТВУ-110

Зав. № 8309 (фаза А)

Зав. № 0835 (фаза В)

Зав. № 0811 (фаза

С)

НКФ-110

Зав. №1095486(фазаА)

Зав. №1095408(фазаВ)

Зав.№1107359(фазаС)

Ток вторичный,

I

2

Напряжение

вторичное,U

2

Календарное

время

Энергия

активная

Энергия

реактивная

Мощность

активная

Мощность

реактивная

Коэффициент

мощности

Частота

ТВУ-110

Зав. № 6709 (фаза А)

Зав. № 0726 (фаза В)

Зав. № 8550 (фаза С)

НКФ-110

Зав. №1107374(фазаА)

Зав. №1107356(фазаВ)

Зав.№1107382(фазаС)

79

код

точки

измерений

Наименование

измеряемой

величины

Счетчик

КТ 0,5S (А)

0,5S (R)

К

СЧ

=1

A2R-4-AL-C29-T+

Зав.№ 01019714;

ТТ

КТ 0,5S

К

ТТ

= 1000/5

Ток

первичный,

I

1

ТН

КТ 0,5

К

ТН

= 110000/100

Напряжение первичное,U

1

292

ВЛ-110 кВ

Ока А

Счетчик

КТ 0,5S (А)

0,5S (R)

К

СЧ

=1

A2R-4-AL-C29-T+

Зав.№ 01019715;

220000

ТТ

КТ 0,5S

К

ТТ

= 1000/5

Ток

первичный,

I

1

ТН

КТ 0,5

К

ТН

= 110000/100

Напряжение первичное,U

1

293

ВЛ-110 кВ

Ока Б

Счетчик

КТ 0,5S (А)

0,5S (R)

К

СЧ

=1

A2R-4-AL-C29-T+

Зав.№ 01019717;

220000

ТТ

КТ 0,5S

К

ТТ

= 1000/5

Ток

первичный,

I

1

ТН

КТ 0,5

К

ТН

= 110000/100

Напряжение первичное,U

1

294

ВЛ-110 кВ

Куйтун

Счетчик

КТ 0,5S (А)

0,5S (R)

К

СЧ

=1

A2R-4-AL-C29-T+

Зав.№ 01009718;

220000

ТТ

КТ 0,5S

К

ТТ

= 1000/5

Ток

первичный,

I

1

295

ВЛ-110 кВ

Харик

ТН

КТ 0,5

К

ТН

= 110000/100

220000

Напряжение первичное,U

1

ИИКСредство измерений

Наименование

объекта

учета,

диспетчерское

наименование

присоединения

Вид СИ,

класс точности,

коэффициент

передачи

Обозначение, тип

К

ТТ

·К

ТН

Ток вторичный,

I

2

Напряжение

вторичное,U

2

Календарное

время

Энергия

активная

Энергия

реактивная

Мощность

активная

Мощность

реактивная

Коэффициент

мощности

Частота

ТФЗМ110Б-УХЛ

Зав. № 8309 (фаза А)

Зав. № 0835 (фаза В)

Зав. № 0811 (фаза С)

НКФ-110

Зав. №1107238(фазаА)

Зав. №1095684(фазаВ)

Зав.№1485953(фазаС)

Ток вторичный,

I

2

Напряжение

вторичное,U

2

Календарное

время

Энергия

активная

Энергия

реактивная

Мощность

активная

Мощность

реактивная

Коэффициент

мощности

Частота

ТФЗМ110Б-УХЛ

Зав. № 6709 (фаза А)

Зав. № 0726 (фаза В)

Зав. № 8550 (фаза С)

НКФ-110

Зав. №1095410(фазаА)

Зав. №1107340(фазаВ)

Зав.№1107227(фазаС)

Ток вторичный,

I

2

Напряжение

вторичное,U

2

Календарное

время

Энергия

активная

Энергия

реактивная

Мощность

активная

Мощность

реактивная

Коэффициент

мощности

Частота

ТФЗМ110Б-УХЛ

Зав. № 0842 (фаза А)

Зав. № 0814 (фаза В)

Зав. № 0829 (фаза С)

НКФ-110

Зав. №1107238(фазаА)

Зав. №1095684(фазаВ)

Зав.№1485953(фазаС)

Ток вторичный,

I

2

Напряжение

вторичное,U

2

Календарное

время

Энергия

активная

Энергия

реактивная

Мощность

активная

Мощность

реактивная

Коэффициент

мощности

Частота

ТФЗМ110Б-УХЛ

Зав. № 8267 (фаза А)

Зав. № 0761 (фаза В)

Зав. № 0370 (фаза С)

НКФ-110

Зав. №1095410(фазаА)

Зав. №1107340(фазаВ)

Зав.№1107227(фазаС)

80

код

точки

измерений

Наименование

измеряемой

величины

Счетчик

КТ 0,5S (А)

0,5S (R)

К

СЧ

=1

A2R-4-AL-C29-T+

Зав.№ 01229719;

ТТ

КТ 0,5

К

ТТ

= 1000/5

Ток

первичный,

I

1

ТН

КТ 0,5

К

ТН

= 110000/100

Напряжение первичное,U

1

296

ВЛ-110 кВ

Новозиминская А

Счетчик

КТ 0,5S (А)

0,5S (R)

К

СЧ

=1

A2R-4-AL-C29-T+

Зав.№ 01279721;

220000

ТТ

КТ 0,5

К

ТТ

= 1000/5

Ток

первичный,

I

1

ТН

КТ 0,5

К

ТН

= 110000/100

Напряжение первичное,U

1

297

ВЛ-110 кВ

Новозиминская Б

Счетчик

КТ 0,5S (А)

0,5S (R)

К

СЧ

=1

A2R-4-AL-C29-T+

Зав.№ 01279722;

220000

У- И ТЭЦ

УСПД

RTU-325- E-512-M3-B8-G

Зав. №1224

ТТ

КТ 0,5

К

ТТ

= 1000/5

Ток

первичный,

I

1

ТН

КТ 0,5

К

ТН

= 110000/100

Напряжение первичное,U

1

Счетчик

КТ 0,5S (А)

1,0 (R)

К

СЧ

=1

A2R-4AL-C29-T+

Зав.№ 01009618;

220000

ИИКСредство измерений

Наименование

объекта

учета,

диспетчерское

наименование

присоединения

Вид СИ,

класс точности,

коэффициент

передачи

Обозначение, тип

К

ТТ

·К

ТН

Ток вторичный,

I

2

Напряжение

вторичное,U

2

Календарное

время

Энергия

активная

Энергия

реактивная

Мощность

активная

Мощность

реактивная

Коэффициент

мощности

Частота

ТВУ-110

Зав. № 0759 (фаза А)

Зав. № 0757 (фаза В)

Зав. № 0841 (фаза С)

НКФ-110

Зав. №1107238(фазаА)

Зав. №1095684(фазаВ)

Зав.№1485953(фазаС)

Ток вторичный,

I

2

Напряжение

вторичное,U

2

Календарное

время

Энергия

активная

Энергия

реактивная

Мощность

активная

Мощность

реактивная

Коэффициент

мощности

Частота

ТВУ-110

Зав. № 7057 (фаза А)

Зав. № 8549 (фаза В)

Зав. № 0808 (фаза С)

НКФ-110

Зав. № 107374(фазаА)

Зав. №1107356(фазаВ)

Зав. №1107382(фазаС

Ток вторичный,

I

2

Напряжение

вторичное,U

2

Календарное

время

Энергия

активная

Энергия

реактивная

Мощность

активная

Мощность

реактивная

Коэффициент

мощности

Частота

Энергия

активная,

энергия

реактивная,

календарное

время,

интегрированная

активная

и

реактивная

мощность

ТВ-110

Зав. № 767 (фаза А)

Зав. № 1023 (фаза В)

Зав. № 725 (фаза С)

НКФ-110

Зав. № 41175 (фаза А)

Зав. № 41278 (фаза В)

Зав. № 41262 (фаза

С)

298

ВЛ 110 кВ

Л-1

Ток вторичный,

I

2

Напряжение

вторичное,U

2

Календарное

время

Энергия

активная

Энергия

реактивная

Мощность

активная

Мощность

реактивная

Коэффициент

мощности

Частота

81

код

точки

измерений

Наименование

измеряемой

величины

ТТ

КТ 0,5

К

ТТ

= 1000/5

Ток

первичный,

I

1

ТН

КТ 0,5

К

ТН

= 110000/100

Напряжение первичное,U

1

299

ВЛ 110 кВ

Л-2

Счетчик

КТ 0,5S (А)

1,0 (R)

К

СЧ

=1

A2R-4AL-C29-T+

Зав.№ 01229519;

220000

ТТ

КТ 0,5

К

ТТ

= 1000/5

Ток

первичный,

I

1

ТН

КТ 0,5

К

ТН

= 110000/100

Напряжение первичное,U

1

300

ВЛ 110 кВ

Л-3

Счетчик

КТ 0,5S (А)

1,0 (R)

К

СЧ

=1

A2R-4AL-C29-T+

Зав.№ 01279321;

220000

ТТ

КТ 0,5

К

ТТ

= 1000/5

Ток

первичный,

I

1

ТН

КТ 0,5

К

ТН

= 110000/100

Напряжение первичное,U

1

301

ВЛ 110 кВ

Л-4

Счетчик

КТ 0,5S (А)

1,0 (R)

К

СЧ

=1

A2R-4AL-C29-T+

Зав.№ 01279222;

220000

ТТ

КТ 0,5

К

ТТ

= 8000/5

Ток

первичный,

I

1

ТН

КТ 0,5

К

ТН

= 10000/100

Напряжение первичное,U

1

302

ШП-1 (проходные

изоляторы в

галерею

шинопроводов

ГРУ-10,5 кВ

У-И ТЭЦ)

Счетчик

КТ 0,5S (А)

1,0 (R)

К

СЧ

=1

A2R-4AL-C25-T+

Зав.№ 1120788;

160000

ИИКСредство измерений

Наименование

объекта

учета,

диспетчерское

наименование

присоединения

Вид СИ,

класс точности,

коэффициент

передачи

Обозначение, тип

К

ТТ

·К

ТН

ТВ-110

Зав. № 1036 (фаза А)

Зав. № 777 (фаза В)

Зав. № 998 (фаза

С)

НКФ-110

Зав. № 41285 (фаза А)

Зав. № 41315 (фаза В)

Зав. № 41267 (фаза

С)

Ток вторичный,

I

2

Напряжение

вторичное,U

2

Календарное

время

Энергия

активная

Энергия

реактивная

Мощность

активная

Мощность

реактивная

Коэффициент

мощности

Частота

ТВ-110

Зав. № 717 (фаза А)

Зав. № 1015 (фаза В)

Зав. № 965 (фаза С)

НКФ-110

Зав. № 41269 (фаза А)

Зав. № 41288 (фаза В)

Зав. № 41286 (фаза С

Ток вторичный,

I

2

Напряжение

вторичное,U

2

Календарное

время

Энергия

активная

Энергия

реактивная

Мощность

активная

Мощность

реактивная

Коэффициент

мощности

Частота

ТВ-110

Зав. № 4В05 (фаза А)

Зав. № 4А05 (фаза В)

Зав. № 4С05 (фаза С)

НКФ-110

Зав. № 41283 (фаза А)

Зав. № 41298 (фаза В)

Зав. № 41289 (фаза

С)

Ток вторичный,

I

2

Напряжение

вторичное,U

2

Календарное

время

Энергия

активная

Энергия

реактивная

Мощность

активная

Мощность

реактивная

Коэффициент

мощности

Частота

ТШВ-15Б

Зав. № 616 (фаза А)

Зав. № 618 (фаза В)

Зав. № 734 (фаза

С)

ЗНОМ-15

Зав. № 00036 (фаза А)

Зав. № 00027 (фаза В)

Зав. № 44754 (фаза

С)

Ток вторичный,

I

2

Напряжение

вторичное,U

2

Календарное

время

Энергия

активная

Энергия

реактивная

Мощность

активная

Мощность

реактивная

Коэффициент

мощности

Частота

82

код

точки

измерений

Наименование

измеряемой

величины

Ток

первичный,

I

1

ТН

КТ 0,5

К

ТН

= 10000/100

Напряжение первичное,U

1

303

ШП-2

Счетчик

КТ 0,5S (А)

1,0 (R)

К

СЧ

=1

A2R-4AL-C25-T+

Зав.№ 1120733;

160000

ТТ

КТ 0,5

К

ТТ

= 8000/5

Ток

первичный,

I

1

НТМИ-10

Зав. № 8364 (фаза А)

Напряжение первичное,U

1

304

ШП-3

Счетчик

КТ 0,5S (А)

1,0 (R)

К

СЧ

=1

A2R-4AL-C25-T+

Зав.№ 1120721;

160000

ТТ

КТ 0,5

К

ТТ

= 8000/5

Ток

первичный,

I

1

НТМИ-10

Зав. № 7485 (фаза А)

Напряжение первичное,U

1

305

ШП-4

Счетчик

КТ 0,5S (А)

1,0 (R)

К

СЧ

=1

A2R-4AL-C25-T+

Зав.№ 1120711;

160000

Ток

первичный,

I

1

НТМИ-10

Зав. № 1750 (фаза А)

Напряжение первичное,U

1

306

яч. 109

Счетчик

КТ 0,5S (А)

1,0 (R)

К

СЧ

=1

A2R-3AL-C25-T+

Зав.№ 1120413;

6000

307

яч. 110

2000

Ток

первичный,

I

1

ИИКСредство измерений

Наименование

объекта

учета,

диспетчерское

наименование

присоединения

Обозначение, тип

К

ТТ

·К

ТН

Вид СИ,

класс точности,

коэффициент

передачи

ТТ

КТ 0,5

К

ТТ

= 8000/5

ТШВ-15Б

Зав. № 736 (фаза А)

Зав. № 595 (фаза С)

ЗНОМ-15

Зав. № 44743 (фаза А)

Зав. № 44764 (фаза В)

Зав. № 44748 (фаза С

Ток вторичный,

I

2

Напряжение

вторичное,U

2

Календарное

время

Энергия

активная

Энергия

реактивная

Мощность

активная

Мощность

реактивная

Коэффициент

мощности

Частота

ТШВ-15Б

Зав. № 619 (фаза А)

Зав. № 642 (фаза В)

Зав. № 665 (фаза

С)

ТН

КТ 0,5

К

ТН

= 10000/100

Ток вторичный,

I

2

Напряжение

вторичное,U

2

Календарное

время

Энергия

активная

Энергия

реактивная

Мощность

активная

Мощность

реактивная

Коэффициент

мощности

Частота

ТШВ-15Б

Зав. № 278 (фаза А)

Зав. № 250 (фаза В)

Зав. № 248 (фаза

С)

ТН

КТ 0,5

К

ТН

= 10000/100

Ток вторичный,

I

2

Напряжение

вторичное,U

2

Календарное

время

Энергия

активная

Энергия

реактивная

Мощность

активная

Мощность

реактивная

Коэффициент

мощности

Частота

ТВЛМ-10

Зав. № 83214 (фаза А)

Зав. № 15853 (фаза С)

ТТ

КТ 0,5

К

ТТ

= 300/5

ТН

КТ 0,5

К

ТН

= 10000/100

Ток вторичный,

I

2

Напряжение

вторичное,U

2

Календарное

время

Энергия

активная

Энергия

реактивная

Мощность

активная

Мощность

реактивная

Коэффициент

мощности

Частота

ТТ

КТ 0,5

К

ТТ

= 100/5

ТВЛМ-10

Зав. № 15276 (фаза А)

Зав. № 15356 (фаза С)

83

код

точки

измерений

Наименование

измеряемой

величины

НТМИ-10

Зав. № 1750 (фаза А)

Напряжение первичное,U

1

Счетчик

КТ 0,5S (А)

1,0 (R)

К

СЧ

=1

A2R-3AL-C25-T+

Зав.№ 1120889;

Ток

первичный,

I

1

НТМИ-10

Зав. № 1750 (фаза А)

Напряжение первичное,U

1

308

яч. 113

Счетчик

КТ 0,5S (А)

1,0 (R)

К

СЧ

=1

A2R-3AL-C25-T+

Зав.№ 1120888;

6000

Ток

первичный,

I

1

НТМИ-10

Зав. № 1786 (фаза А)

Напряжение первичное,U

1

309

яч. 123

(контактные

соединения кабеля

в ячейке

ГРУ-10,5 кВ

У-И ТЭЦ)

Счетчик

КТ 0,5S (А)

1,0 (R)

К

СЧ

=1

A2R-3AL-C25-T+

Зав.№ 1120833;

3000

Ток

первичный,

I

1

НТМИ-10

Зав. № 1786 (фаза А)

Напряжение первичное,U

1

310

яч. 124

(контактные

соединения кабеля

в ячейке

ГРУ-10,5 кВ

У-И ТЭЦ)

Счетчик

КТ 0,5S (А)

1,0 (R)

К

СЧ

=1

A2R-3AL-C25-T+

Зав.№ 1120821;

30000

Ток

первичный,

I

1

311

НТМИ-10

Зав. № 1786 (фаза А

12000

Напряжение первичное,U

1

ИИКСредство измерений

Наименование

объекта

учета,

диспетчерское

наименование

присоединения

Обозначение, тип

К

ТТ

·К

ТН

Вид СИ,

класс точности,

коэффициент

передачи

ТН

КТ 0,5

К

ТН

= 10000/100

Ток вторичный,

I

2

Напряжение

вторичное,U

2

Календарное

время

Энергия

активная

Энергия

реактивная

Мощность

активная

Мощность

реактивная

Коэффициент

мощности

Частота

ТВЛМ-10

Зав. № 83282 (фаза А)

Зав. № 83295 (фаза С)

ТТ

КТ 0,5

К

ТТ

= 300/5

ТН

КТ 0,5

К

ТН

= 10000/100

Ток вторичный,

I

2

Напряжение

вторичное,U

2

Календарное

время

Энергия

активная

Энергия

реактивная

Мощность

активная

Мощность

реактивная

Коэффициент

мощности

Частота

ТВЛМ-10

Зав. № 9958 (фаза А)

Зав. № 7407 (фаза С)

ТТ

КТ 0,5

К

ТТ

= 150/5

ТН

КТ 0,5

К

ТН

= 10000/100

Ток вторичный,

I

2

Напряжение

вторичное,U

2

Календарное

время

Энергия

активная

Энергия

реактивная

Мощность

активная

Мощность

реактивная

Коэффициент

мощности

Частота

ТВЛМ-10

Зав. № 40811 (фаза А)

Зав. № 40821 (фаза С)

ТТ

КТ 0,5

К

ТТ

= 1500/5

ТН

КТ 0,5

К

ТН

= trial/100

Ток вторичный,

I

2

Напряжение

вторичное,U

2

Календарное

время

Энергия

активная

Энергия

реактивная

Мощность

активная

Мощность

реактивная

Коэффициент

мощности

Частота

ТВЛМ-10

Зав. № 12155 (фаза А)

Зав. № 82427 (фаза С)

яч. 125

(контактные

соединения кабеля

в ячейке

ГРУ-10,5 кВ

У-И ТЭЦ)

ТТ

КТ 0,5

К

ТТ

= 600/5

ТН

КТ 0,5

К

ТН

= 10000/100

84

код

точки

измерений

Наименование

измеряемой

величины

Счетчик

КТ 0,5S (А)

1,0 (R)

К

СЧ

=1

A2R-3AL-C25-T+

Зав.№ 1120811;

Ток

первичный,

I

1

НТМИ-10

Зав. № 1753 (фаза А)

Напряжение первичное,U

1

312

яч. 210

Счетчик

КТ 0,5S (А)

1,0 (R)

К

СЧ

=1

A2R-3AL-C25-T+

Зав.№ 1120813;

3000

Ток

первичный,

I

1

НТМИ-10

Зав. № 1753 (фаза А)

Напряжение первичное,U

1

313

яч. 213

Счетчик

КТ 0,5S (А)

1,0 (R)

К

СЧ

=1

A2R-3AL-C25-T+

Зав.№ 1120999;

6000

Ток

первичный,

I

1

НТМИ-10

Зав. № 1753 (фаза А)

Напряжение первичное,U

1

314

яч. 214

Счетчик

КТ 0,5S (А)

1,0 (R)

К

СЧ

=1

A2R-3AL-C25-T+

Зав.№ 1120988;

3000

Ток

первичный,

I

1

НТМИ-10

Зав. № 1753 (фаза А)

Напряжение первичное,U

1

315

яч. 215

(контактные

соединения кабеля

в ячейке

ГРУ-10,5 кВ

У-И ТЭЦ)

Счетчик

КТ 0,5S (А)

1,0 (R)

К

СЧ

=1

A2R-3AL-C25-T+

Зав.№ 1120933;

3000

ИИКСредство измерений

Наименование

объекта

учета,

диспетчерское

наименование

присоединения

Вид СИ,

класс точности,

коэффициент

передачи

Обозначение, тип

К

ТТ

·К

ТН

Ток вторичный,

I

2

Напряжение

вторичное,U

2

Календарное

время

Энергия

активная

Энергия

реактивная

Мощность

активная

Мощность

реактивная

Коэффициент

мощности

Частота

ТВЛМ-10

Зав. № 7723 (фаза А)

Зав. № 4262 (фаза С)

ТТ

КТ 0,5

К

ТТ

= 150/5

ТН

КТ 0,5

К

ТН

= 10000/100

Ток вторичный,

I

2

Напряжение

вторичное,U

2

Календарное

время

Энергия

активная

Энергия

реактивная

Мощность

активная

Мощность

реактивная

Коэффициент

мощности

Частота

ТЛК-10-5

Зав. № 10596 (фаза А)

Зав. № 10601 (фаза С)

ТТ

КТ 0,5

К

ТТ

= 300/5

ТН

КТ 0,5

К

ТН

= 10000/100

Ток вторичный,

I

2

Напряжение

вторичное,U

2

Календарное

время

Энергия

активная

Энергия

реактивная

Мощность

активная

Мощность

реактивная

Коэффициент

мощности

Частота

ТВЛМ-10

Зав. № 4725 (фаза А)

Зав. № 4722 (фаза С)

ТТ

КТ 0,5

К

ТТ

= 150/5

ТН

КТ 0,5

К

ТН

= 10000/100

Ток вторичный,

I

2

Напряжение

вторичное,U

2

Календарное

время

Энергия

активная

Энергия

реактивная

Мощность

активная

Мощность

реактивная

Коэффициент

мощности

Частота

ТВЛМ-10

Зав. № 8313 (фаза А)

Зав. № 1072 (фаза С)

ТТ

КТ 0,5

К

ТТ

= 150/5

ТН

КТ 0,5

К

ТН

= 10000/100

Ток вторичный,

I

2

Напряжение

вторичное,U

2

Календарное

время

Энергия

активная

Энергия

реактивная

Мощность

активная

Мощность

реактивная

Коэффициент

мощности

Частота

85

код

точки

измерений

Наименование

измеряемой

величины

Ток

первичный,

I

1

НТМИ-10

Зав. № 1761 (фаза А)

Напряжение первичное,U

1

316

яч. 223

Счетчик

КТ 0,5S (А)

1,0 (R)

К

СЧ

=1

A2R-3AL-C25-T+

Зав.№ 1120921;

12000

Ток

первичный,

I

1

НТМИ-10

Зав. № 1761 (фаза А)

Напряжение первичное,U

1

317

яч. 224

(контактные

соединения кабеля

в ячейке ГРУ-

10,5 кВ У-И

ТЭЦ)

Счетчик

КТ 0,5S (А)

1,0 (R)

К

СЧ

=1

A2R-3AL-C25-T+

Зав.№ 1120911;

6000

Ток

первичный,

I

1

НТМИ-10

Зав. № 1761 (фаза А)

Напряжение первичное,U

1

318

яч. 225

(контактные

соединения кабеля

в ячейке

ГРУ-10,5 кВ

У-И ТЭЦ)

Счетчик

КТ 0,5S (А)

1,0 (R)

К

СЧ

=1

A2R-3AL-C25-T+

Зав.№ 1120913;

3000

Ток

первичный,

I

1

НТМИ-10

Зав. № 6482 (фаза А)

Напряжение первичное,U

1

319

яч. 310

Счетчик

КТ 0,5S (А)

1,0 (R)

К

СЧ

=1

A2R-3AL-C25-T+

Зав.№ 1120499;

2000

Ток

первичный,

I

1

320

НТМИ-10

Зав. № 6482 (фаза А)

30000

Напряжение первичное,U

1

ИИКСредство измерений

Наименование

объекта

учета,

диспетчерское

наименование

присоединения

Обозначение, тип

К

ТТ

·К

ТН

ТВЛМ-10

Зав. № 71335 (фаза А)

Зав. № 12007 (фаза С)

Вид СИ,

класс точности,

коэффициент

передачи

ТТ

КТ 0,5

К

ТТ

= 600/5

ТН

КТ 0,5

К

ТН

= 10000/100

Ток вторичный,

I

2

Напряжение

вторичное,U

2

Календарное

время

Энергия

активная

Энергия

реактивная

Мощность

активная

Мощность

реактивная

Коэффициент

мощности

Частота

ТВЛМ-10

Зав. № 71577 (фаза А)

Зав. № 71502 (фаза С)

ТТ

КТ 0,5

К

ТТ

= 300/5

ТН

КТ 0,5

К

ТН

= 10000/100

Ток вторичный,

I

2

Напряжение

вторичное,U

2

Календарное

время

Энергия

активная

Энергия

реактивная

Мощность

активная

Мощность

реактивная

Коэффициент

мощности

Частота

ТВЛМ-10

Зав. № 74042 (фаза А)

Зав. № 74082 (фаза С)

ТТ

КТ 0,5

К

ТТ

= 150/5

ТН

КТ 0,5

К

ТН

= 10000/100

Ток вторичный,

I

2

Напряжение

вторичное,U

2

Календарное

время

Энергия

активная

Энергия

реактивная

Мощность

активная

Мощность

реактивная

Коэффициент

мощности

Частота

ТВЛМ-10

Зав. № 15792 (фаза А)

Зав. № 04675 (фаза С)

ТТ

КТ 0,5

К

ТТ

= 100/5

ТН

КТ 0,5

К

ТН

= 10000/100

Ток вторичный,

I

2

Напряжение

вторичное,U

2

Календарное

время

Энергия

активная

Энергия

реактивная

Мощность

активная

Мощность

реактивная

Коэффициент

мощности

Частота

ТВЛМ-10

Зав. № 40827 (фаза А)

Зав. № 34710 (фаза С)

яч. 313

(контактные

соединения кабеля

в ячейке

ГРУ-10,5 кВУ-

И ТЭЦ)

ТТ

КТ 0,5

К

ТТ

= 1500/5

ТН

КТ 0,5

К

ТН

= 10000/100

86

код

точки

измерений

Наименование

измеряемой

величины

Счетчик

КТ 0,5S (А)

1,0 (R)

К

СЧ

=1

A2R-3AL-C25-T+

Зав.№ 1120488;

Ток

первичный,

I

1

НТМИ-10

Зав. № 6737 (фаза А

Напряжение первичное,U

1

321

яч. 323

(контактные

соединения кабеля

в ячейке

ГРУ-10,5 кВ У-

И ТЭЦ)

Счетчик

КТ 0,5S (А)

1,0 (R)

К

СЧ

=1

A2R-3AL-C25-T+

Зав.№ 1120433;

12000

Ток

первичный,

I

1

НТМИ-10

Зав. № 6737 (фаза А)

Напряжение первичное,U

1

322

яч. 324

(контактные

соединения кабеля

в ячейке ГРУ-

10,5 кВ

У-И ТЭЦ

Счетчик

КТ 0,5S (А)

1,0 (R)

К

СЧ

=1

A2R-3AL-C25-T+

Зав.№ 1120421;

3000

Ток

первичный,

I

1

НТМИ-10

Зав. № 6737 (фаза А)

Напряжение первичное,U

1

323

яч. 325

(контактные

соединения кабеля

в ячейке

ГРУ-10,5 кВ

У-И ТЭЦ)

Счетчик

КТ 0,5S (А)

1,0 (R)

К

СЧ

=1

A2R-3AL-C25-T+

Зав.№ 1120411;

3000

Ток

первичный,

I

1

НТМИ-10

Зав. № 7415 (фаза А

Напряжение первичное,U

1

324

яч. 413

(контактные

соединения кабеля

в ячейке

ГРУ-10,5 кВ

У-И ТЭЦ)

Счетчик

КТ 0,5S (А)

1,0 (R)

К

СЧ

=1

A2R-3AL-C25-T+

Зав.№ 1120413;

6000

ИИКСредство измерений

Наименование

объекта

учета,

диспетчерское

наименование

присоединения

Вид СИ,

класс точности,

коэффициент

передачи

Обозначение, тип

К

ТТ

·К

ТН

Ток вторичный,

I

2

Напряжение

вторичное,U

2

Календарное

время

Энергия

активная

Энергия

реактивная

Мощность

активная

Мощность

реактивная

Коэффициент

мощности

Частота

ТВЛМ-10

Зав. № 79406 (фаза А)

Зав. № 12173 (фаза С

ТТ

КТ 0,5

К

ТТ

=600/5

ТН

КТ 0,5

К

ТН

= 10000/100

Ток вторичный,

I

2

Напряжение

вторичное,U

2

Календарное

время

Энергия

активная

Энергия

реактивная

Мощность

активная

Мощность

реактивная

Коэффициент

мощности

Частота

ТЛК-10-5

Зав. № 09311 (фаза А)

Зав. № 06392 (фаза С)

ТТ

КТ 0,5

К

ТТ

= 150/5

ТН

КТ 0,5

К

ТН

= 10000/100

Ток вторичный,

I

2

Напряжение

вторичное,U

2

Календарное

время

Энергия

активная

Энергия

реактивная

Мощность

активная

Мощность

реактивная

Коэффициент

мощности

Частота

ТВЛМ-10

Зав. № 1845 (фаза А)

Зав. № 1884 (фаза С)

ТТ

КТ 0,5

К

ТТ

= 150/5

ТН

КТ 0,5

К

ТН

= 10000/100

Ток вторичный,

I

2

Напряжение

вторичное,U

2

Календарное

время

Энергия

активная

Энергия

реактивная

Мощность

активная

Мощность

реактивная

Коэффициент

мощности

Частота

ТВЛМ-10

Зав. № 71104 (фаза А)

Зав. № 71359 (фаза С)

ТТ

КТ 0,5

К

ТТ

= 300/5

ТН

КТ 0,5

К

ТН

= 10000/100

Ток вторичный,

I

2

Напряжение

вторичное,U

2

Календарное

время

Энергия

активная

Энергия

реактивная

Мощность

активная

Мощность

реактивная

Коэффициент

мощности

Частота

87

код

точки

измерений

Наименование

измеряемой

величины

ТТ

КТ 0,5

К

ТТ

= 200/5

Ток

первичный,

I

1

НТМИ-10

Зав. № 7415 (фаза А)

Напряжение первичное,U

1

325

яч. 415

(контактные

соединения кабеля

в ячейке

ГРУ-10,5 кВ

У-И ТЭЦ)

Счетчик

КТ 0,5S (А)

1,0 (R)

К

СЧ

=1

A2R-3AL-C25-T+

Зав.№ 1120440;

4000

ТТ

КТ 0,5

К

ТТ

= 1000/5

Ток

первичный,

I

1

НТМИ-10

Зав. № 3283 (фаза А)

Напряжение первичное,U

1

326

яч. 423

(контактные

соединения кабеля

в ячейке

ГРУ-10,5 кВ

У-И ТЭЦ)

Счетчик

КТ 0,5S (А)

1,0 (R)

К

СЧ

=1

A2R-3AL-C25-T+

Зав.№ 1120441;

20000

ТТ

КТ 0,5

К

ТТ

= 600/5

Ток

первичный,

I

1

НТМИ-10

Зав. № 3283 (фаза А)

Напряжение первичное,U

1

327

яч. 424

(контактные

соединения кабеля

в ячейке

ГРУ-10,5 кВ

У-И ТЭЦ)

Счетчик

КТ 0,5S (А)

1,0 (R)

К

СЧ

=1

A2R-3AL-C25-T+

Зав.№ 1120442;

12000

ТТ

КТ 0,5

К

ТТ

= 300/5

Ток

первичный,

I

1

НТМИ-10

Зав. № 3283 (фаза А)

Напряжение первичное,U

1

328

яч. 425

Счетчик

КТ 0,5S (А)

1,0 (R)

К

СЧ

=1

A2R-3AL-C25-T+

Зав.№ 1121788;

6000

ИИКСредство измерений

Наименование

объекта

учета,

диспетчерское

наименование

присоединения

Вид СИ,

класс точности,

коэффициент

передачи

Обозначение, тип

К

ТТ

·К

ТН

ТВЛМ-10

Зав. № 9738 (фаза А)

Зав. № 9733 (фаза С)

ТН

КТ 0,5

К

ТН

= 10000/100

Ток вторичный,

I

2

Напряжение

вторичное,U

2

Календарное

время

Энергия

активная

Энергия

реактивная

Мощность

активная

Мощность

реактивная

Коэффициент

мощности

Частота

ТВЛМ-10

Зав. № 9558 (фаза А)

Зав. № 9842 (фаза С)

ТН

КТ 0,5

К

ТН

= 10000/100

Ток вторичный,

I

2

Напряжение

вторичное,U

2

Календарное

время

Энергия

активная

Энергия

реактивная

Мощность

активная

Мощность

реактивная

Коэффициент

мощности

Частота

ТВЛМ-10

Зав. № 32722 (фаза А)

Зав. № 32741 (фаза С)

ТН

КТ 0,5

К

ТН

= 10000/100

Ток вторичный,

I

2

Напряжение

вторичное,U

2

Календарное

время

Энергия

активная

Энергия

реактивная

Мощность

активная

Мощность

реактивная

Коэффициент

мощности

Частота

ТВЛМ-10

Зав. № 71227 (фаза А)

Зав. № 71341 (фаза С)

ТН

КТ 0,5

К

ТН

= 10000/100

Ток вторичный,

I

2

Напряжение

вторичное,U

2

Календарное

время

Энергия

активная

Энергия

реактивная

Мощность

активная

Мощность

реактивная

Коэффициент

мощности

Частота

88

Примечания:

1) Характеристики погрешности ИИК даны для измерения электроэнергии и средней мощности (получасовой);

2) В качестве характеристик относительной погрешности указаны границы интервала, соответствующие вероятности

0,95;

3) Нормальные условия:

- параметры сети: напряжение (0,98÷1,02)Uном; ток (1÷1,2)Iном, cos

φ =

0,9 инд;

- температура окружающей среды (20±5)°С;

4) Рабочие условия:

- параметры сети: напряжение (0,9÷1,1)Uном; ток (0,05÷1,2)Iном, cos

φ =

0,8 инд;

- допускаемая температура окружающей среды для измерительных трансформаторов от минус 60 до +45°С,

для счетчиков от минус 40 до +50°С, для УСПД от минус 25 до +60°С;

5) Трансформаторы тока по ГОСТ 7746, трансформаторы напряжения по ГОСТ 1983, счетчики электроэнергии по

ГОСТ 52323-2005 в режиме измерения активной электроэнергии и ГОСТ 52425-2005 в режиме измерения реактивной

электроэнергии;

6) Допускается замена измерительных трансформаторов и счетчиков на аналогичные (см. п.5 Примечаний)

утвержденных типов с метрологическими характеристиками не хуже, чем у перечисленных в табл. 1. Допускается

заменаУСПДнаоднотипныйутвержденноготипа.Заменаоформляетсяактомвустановленном

«Ростехрегулирование» и ОАО «Иркутскэнерго» порядке. Акт хранится совместно с настоящим описанием типа

АИИС КУЭ как его неотъемлемая часть.

1. Надежность применяемых в системе компонентов:

-ИИК:

- счетчиков электроэнергии Альфа А1, А2 (параметры надежности: Т

0

не менее

120000 ч; t

В

не более 5 суток);

-ИВКЭ:

- КАПС на основе УСПД серии RTU-300 (параметры надежности: Т

0

не менее 50000

ч; t

В

не более 24 часов);

- ИВК:

- сервер БД, коммутатор (параметры надежности К

Г

= 0,99; t

В

= 1 час);

- СОЕВ (К

Г

не менее 0,95; tв не более 168 час).

Надежность системных решений:

- резервирование питания:

- УСПД с помощью источника бесперебойного питания;

-

счетчиков с помощью дополнительного питания;

- резервирование каналов связи:

- ИИК-ИВКЭ: резервный канал связи – резервные жилы кабеля интерфейса RS-485;

-

ИВКЭ-ИВК: резервный канал связи – GSM-модем;

- резервирование информации:

-

наличие резервных баз данных;

-

наличие перезагрузки и средств контроля зависания;

-

резервирование сервера;

- диагностика:

- в журналах событий счетчика и УСПД фиксируются факты:

- параметрирования;

- пропадания напряжения;

- коррекции времени в счетчике;

- мониторинг состояния АИИС:

- удаленный доступ:

- возможность съема информации со счетчика автономным способом;

- визуальный контроль информации на счетчике.

Организационные решения:

- наличие ЗИП;

- наличие эксплуатационной документации.

2. Защищённость применяемых компонентов:

- наличие аппаратной защиты от несанкционированного доступа и пломбирование:

-ИИК:

89

- электросчётчика;

- вторичных цепей:

- испытательных коробок;

- ИВКЭ:

- УСПД;

-ИВК:

- сервера;

- наличие защиты на программном уровне:

- информации:

- при параметрировании:

- установка пароля на счетчик;

- установка пароля на УСПД;

- установка пароля на сервер;

- конфигурирование и настройка параметров АИИС.

3. Возможность проведения измерений следующих величин:

- приращение активной электроэнергии (функция автоматизирована);

- приращение реактивной электроэнергии (функция автоматизирована);

- время и интервалы времени (функция автоматизирована);

4. Возможность коррекции времени в:

- ИИК (электросчетчиках) (функция автоматизирована);

- ИВКЭ (УСПД) (функция автоматизирована);

- ИВК (сервер БД) (функция автоматизирована).

5. Возможность сбора информации:

- результатов измерения (функция автоматизирована).

6. Цикличность:

- измерений:

- 30 минутные приращения (функция автоматизирована);

- сбора:

- 30 минут (функция автоматизирована);

- 1 раз в сутки (функция автоматизирована).

7. Возможностьпредоставленияинформации(функцияавтоматизирована)в

заинтересованные и энергоснабжающую организации:

-

о результатах измерения;

-

о состоянии объектов и средств измерений.

8. Глубина хранения информации (профиля):

- ИИК – электросчетчики серии Альфа имеют энергонезависимую память для хранения

профиля нагрузки с получасовым интервалом данных по активной и реактивной

электроэнергии с нарастающим итогом за прошедший месяц, а также запрограммированных

параметров (функция автоматизирована) на глубину 30 лет;

- ИВКЭ – УСПД RTU-325L - суточных данных о тридцатиминутных приращениях

электропотребления по каждому каналу не менее 15 суток и электропотребление за месяц по

каждому каналу – 18 месяцев, сохранение информации при отключении питания – не менее

3,5 лет (функция автоматизирована);

- ИВК – сервер БД - хранение результатов измерений, состояний средств и объектов

измерений - за весь срок эксплуатации системы (функция автоматизирована).

9. Синхронизация времени производится от сервера ИВК ОАО «Иркутскэнерго» при помощи

устройства синхронизации системного времени во время одного из сеансов связи (функция

автоматизирована):

- корректировка времени в момент синхронизации осуществляется центральным

сервером АИИС автоматически при обнаружении рассогласования времени УССВ и

сервера АИИС ±1с. Таким образом, среднесуточная погрешность времени сервера

составляет не более ±5 с;

90

- разность показаний часов всех компонентов системы (пределы допускаемой

основной погрешности синхронизации времени) составляет не более ±5 с.

Таблица 2 – Допускаемые, нормальные и фактические условия выполнения измерений

Влияющие факторы

№№

точки

изме-

рения

Наименование

присоединения

ПС-Тайшет

Ток

Напряжение

Не менее 0,5 инд.

Не trial 0,5 инд.

0,8÷0,95 инд..

Не более 0,25 %

0,25 % (ПУЭ)

0,08-0,22 %

Частота

Температура

окружающей

среды

Ток

Напряжение

Не менее 0,5 инд.

0,8÷0,95 инд..

Не более 0,25 %

0,25 % (ПУЭ)

0,08-0,22 %

Частота

3, 4

ВЛ-110кВ

С-43,

ВЛ-110кВ

С-46

ПС-Тайшет-тяговая

Ток

Напряжение

Не менее 0,5 инд.

0,8÷0,95 инд..

Не более 0,25 %

0,25 % (ПУЭ)

0,08-0,22 %

Частота

Объект

Наименование параметров

объекта учета,

влияющих величин

НормальныеПредельные по НД на СИ

( номин.) значения Допускаемые по Фактические за

влияющих факторов НД на СИ учетный период

ТТ

Счетчик

ТН

Счетчик

2000/1А

5 А

500000/100 В

3х220/380 В

(5-120)% Iном

(1-150)% Iном

(80-120)% Uном

(5-70)% Iном

(90-110)% Uном

Коэффициент

мощности

Потери

напряжения

Вторичная

нагрузка

ТТ

ТН

ТТ и ТН

Счетчик

УСПД

ТТ и ТН

ВЛ-500кВ

№503,

1, 2

ВЛ-500кВ

№504

Счетчик

УСПД

ТТ

Счетчик

ТН

Счетчик

(40-100)% Sном

(25-100)% Sном

50 Гц

20

0

С

(20±5)

0

С

20

0

С

1000/5 А

5 А

110000/100 В

3х220/380 В

(40-100)% Sном

(25-100)% Sном

(95-105)% Fном

(-60…45)

0

С

(-40…65)

0

С

(-25…60)

0

С

(5-120)% Iном

(1-150)% Iном

(80-120)% Uном

(40-90)% Sном

(35-90)% Sном

(99,8-100)% Fном

(-40…40)

0

С

(15…25)

0

С

(15…25)

0

С

(5-70)% Iном

(90-110)% Uном

Коэффициент

мощности

Потери

напряжения

Вторичная

нагрузка

Температура

окружающей

среды

ТТ

ТН

ТТ и ТН

Счетчик

УСПД

ТТ и ТН

Счетчик

УСПД

(40-100)% Sном

(25-100)% Sном

50 Гц

20

0

С

(20±5)

0

С

20

0

С

(40-100)% Sном

(25-100)% Sном

(95-105)% Fном

(-60…45)

0

С

(-40…65)

0

С

(-25…60)

0

С

(40-90)% Sном

(35-90)% Sном

(99,8-100)% Fном

(-40…40)

0

С

(15…25)

0

С

(15…25)

0

С

ТТ

Счетчик

ТН

Счетчик

600/5 А

5 А

110000/100 В

3х220/380 В

(5-120)% Iном

(1-150)% Iном

(80-120)% Uном

(5-70)% Iном

(90-110)% Uном

Коэффициент

мощности

Потери

напряжения

Вторичная

нагрузка

5ВЛ-110кВ

С-61

Температура

окружающей

ТТ

ТН

ТТ и ТН

Счетчик

УСПД

ТТ и ТН

Счетчик

(40-100)% Sном

(25-100)% Sном

50 Гц

20

0

С

(20±5)

0

С

(40-100)% Sном

(25-100)% Sном

(95-105)% Fном

(-60…45)

0

С

(-40…65)

0

С

(40-90)% Sном

(35-90)% Sном

(99,8-100)% Fном

(-40…40)

0

С

(15…25)

0

С

91

Влияющие факторы

№№

точки

изме-

рения

Наименование

присоединения

ПС-Юрты

Ток

Напряжение

Не менее 0,5 инд.

0,8÷0,95 инд..

Не более 0,25 %

0,25 % (ПУЭ)

0,08-0,22 %

Частота

6

ВЛ-110кВ

С-60

ПС-Кунерма

Ток

Напряжение

Не менее 0,5 инд.

0,8÷0,95 инд..

Не более 0,25 %

0,25 % (ПУЭ)

0,08-0,22 %

Частота

7

ВЛ-220кВ

КС-33

ПС-Даван

Ток

Напряжение

Не менее 0,5 инд.

0,8÷0,95 инд..

Не более 0,25 %

0,25 % (ПУЭ)

0,08-0,22 %

Частота

8

ВЛ-220кВ

УД-32

Объект

Наименование параметров

объекта учета,

влияющих величин

среды

УСПД

НормальныеПредельные по НД на СИ

( номин.) значения Допускаемые по Фактические за

влияющих факторов НД на СИ учетный период

20

0

С(-25…60)

0

С(15…25)

0

С

ТТ

Счетчик

ТН

Счетчик

600/5 А

5 А

110000/100 В

3х220/380 В

(5-120)% Iном

(1-150)% Iном

(80-120)% Uном

(5-70)% Iном

(90-110)% Uном

Коэффициент

мощности

Потери

напряжения

Вторичная

нагрузка

Температура

окружающей

среды

ТТ

ТН

ТТ и ТН

Счетчик

УСПД

ТТ и ТН

Счетчик

УСПД

(40-100)% Sном

(25-100)% Sном

50 Гц

20

0

С

(20±5)

0

С

20

0

С

(40-100)% Sном

(25-100)% Sном

(95-105)% Fном

(-60…45)

0

С

(-40…65)

0

С

(-25…60)

0

С

(40-90)% Sном

(35-90)% Sном

(99,8-100)% Fном

(-40…40)

0

С

(15…25)

0

С

(15…25)

0

С

ТТ

Счетчик

ТН

Счетчик

600/5 А

5 А

110000/100 В

3х220/380 В

(5-120)% Iном

(1-150)% Iном

(80-120)% Uном

(5-70)% Iном

(90-110)% Uном

Коэффициент

мощности

Потери

напряжения

Вторичная

нагрузка

Температура

окружающей

среды

ТТ

ТН

ТТ и ТН

Счетчик

УСПД

ТТ и ТН

Счетчик

УСПД

(40-100)% Sном

(25-100)% Sном

50 Гц

20

0

С

(20±5)

0

С

20

0

С

(40-100)% Sном

(25-100)% Sном

(95-105)% Fном

(-60…45)

0

С

(-40…65)

0

С

(-25…60)

0

С

(40-90)% Sном

(35-90)% Sном

(99,8-100)% Fном

(-40…40)

0

С

(15…25)

0

С

(15…25)

0

С

ТТ

Счетчик

ТН

Счетчик

600/5 А

5 А

220000/100 В

3х220/380 В

(5-120)% Iном

(1-150)% Iном

(80-120)% Uном

(5-70)% Iном

(90-110)% Uном

Коэффициент

мощности

Потери

напряжения

Вторичная

нагрузка

Температура

окружающей

среды

ТТ

ТН

ТТ и ТН

Счетчик

УСПД

ТТ и ТН

Счетчик

УСПД

(40-100)% Sном

(25-100)% Sном

50 Гц

20

0

С

(20±5)

0

С

20

0

С

(40-100)% Sном

(25-100)% Sном

(95-105)% Fном

(-60…45)

0

С

(-40…65)

0

С

(-25…60)

0

С

(40-90)% Sном

(35-90)% Sном

(99,8-100)% Fном

(-40…40)

0

С

(15…25)

0

С

(15…25)

0

С

92

Влияющие факторы

№№

точки

изме-

рения

Наименование

присоединения

ПС-Таксимо

Ток

Напряжение

Не менее 0,5 инд.

0,8÷0,95 инд..

Не более 0,25 %

0,25 % (ПУЭ)

0,08-0,22 %

Частота

9

ВЛ-110кВ

МГЭС

Ток

Напряжение

Не менее 0,5 инд.

0,8÷0,95 инд..

Не более 0,25 %

0,25 % (ПУЭ)

0,08-0,22 %

Частота

10

ОВ-110кВ

ПС-Ключи

Ток

Напряжение

Не менее 0,5 инд.

0,8÷0,95 инд..

Не более 0,25 %

0,25 % (ПУЭ)

0,08-0,22 %

Частота

11

ВЛ-220кВ

№582

ПС-БЦБК

Ток

Объект

Наименование параметров

объекта учета,

влияющих величин

НормальныеПредельные по НД на СИ

( номин.) значения Допускаемые по Фактические за

влияющих факторов НД на СИ учетный период

ТТ

Счетчик

ТН

Счетчик

600/5 А

5 А

110000/100 В

3х220/380 В

(5-120)% Iном

(1-150)% Iном

(80-120)% Uном

(5-70)% Iном

(90-110)% Uном

Коэффициент

мощности

Потери

напряжения

Вторичная

нагрузка

Температура

окружающей

среды

ТТ

ТН

ТТ и ТН

Счетчик

УСПД

ТТ и ТН

Счетчик

УСПД

ТТ

Счетчик

ТН

Счетчик

(40-100)% Sном

(25-100)% Sном

50 Гц

20

0

С

(20±5)

0

С

20

0

С

400/5 А

5 А

110000/100 В

3х220/380 В

(40-100)% Sном

(25-100)% Sном

(95-105)% Fном

(-60…45)

0

С

(-40…65)

0

С

(-25…60)

0

С

(5-120)% Iном

(1-150)% Iном

(80-120)% Uном

(40-90)% Sном

(35-90)% Sном

(99,8-100)% Fном

(-40…40)

0

С

(15…25)

0

С

(15…25)

0

С

(5-70)% Iном

(90-110)% Uном

Коэффициент

мощности

Потери

напряжения

Вторичная

нагрузка

Температура

окружающей

среды

ТТ

ТН

ТТ и ТН

Счетчик

УСПД

ТТ и ТН

Счетчик

УСПД

(40-100)% Sном

(25-100)% Sном

50 Гц

20

0

С

(20±5)

0

С

20

0

С

(40-100)% Sном

(25-100)% Sном

(95-105)% Fном

(-60…45)

0

С

(-40…65)

0

С

(-25…60)

0

С

(40-90)% Sном

(35-90)% Sном

(99,8-100)% Fном

(-40…40)

0

С

(15…25)

0

С

(15…25)

0

С

ТТ

Счетчик

ТН

Счетчик

1000/5 А

5 А

220000/100 В

3х220/380 В

(5-120)% Iном

(1-150)% Iном

(80-120)% Uном

(5-70)% Iном

(90-110)% Uном

Коэффициент

мощности

Потери

напряжения

Вторичная

нагрузка

Температура

окружающей

среды

ТТ

ТН

ТТ и ТН

Счетчик

УСПД

ТТ и ТН

Счетчик

УСПД

(40-100)% Sном

(25-100)% Sном

50 Гц

20

0

С

(20±5)

0

С

20

0

С

(40-100)% Sном

(25-100)% Sном

(95-105)% Fном

(-60…45)

0

С

(-40…65)

0

С

(-25…60)

0

С

(40-90)% Sном

(35-90)% Sном

(99,8-100)% Fном

(-40…40)

0

С

(15…25)

0

С

(15…25)

0

С

12-14ВЛ-220кВ В

Б-272,

ТТ

Счетчик

1000/5 А

5 А

(5-120)% Iном

(1-150)% Iном

(5-70)% Iном

93

Влияющие факторы

№№

точки

изме-

рения

Наименование

присоединения

Напряжение

Не менее 0,5 инд.

0,8÷0,95 инд..

Не более 0,25 %

0,25 % (ПУЭ)

0,08-0,22 %

Частота

ВЛ-220кВ

БЦБ-271,

ОВ-220кВ

ПС-Байкальская

Ток

Напряжение

Не менее 0,5 инд.

0,8÷0,95 инд..

Не более 0,25 %

0,25 % (ПУЭ)

0,08-0,22 %

Частота

ПС-Слюдянка

Ток

Напряжение

Не менее 0,5 инд.

0,8÷0,95 инд..

Не более 0,25 %

0,25 % (ПУЭ)

0,08-0,22 %

Частота

17

ВЛ-110кВ

КЗМ-135

Ток

Напряжение

Не менее 0,5 инд.

0,8÷0,95 инд..

Объект

Наименование параметров

объекта учета,

влияющих величин

НормальныеПредельные по НД на СИ

( номин.) значения Допускаемые по Фактические за

влияющих факторов НД на СИ учетный период

ТН

Счетчик

220000/100 В

3х220/380 В

(80-120)% Uном

(90-110)% Uном

Коэффициент

мощности

Потери

напряжения

Вторичная

нагрузка

Температура

окружающей

среды

ТТ

ТН

ТТ и ТН

Счетчик

УСПД

ТТ и ТН

Счетчик

УСПД

(40-100)% Sном

(25-100)% Sном

50 Гц

20

0

С

(20±5)

0

С

20

0

С

(40-100)% Sном

(25-100)% Sном

(95-105)% Fном

(-60…45)

0

С

(-40…65)

0

С

(-25…60)

0

С

(40-90)% Sном

(35-90)% Sном

(99,8-100)% Fном

(-40…40)

0

С

(15…25)

0

С

(15…25)

0

С

ТТ

Счетчик

ТН

Счетчик

1000/5 А

5 А

27500/100 В

3х220/380 В

(5-120)% Iном

(1-150)% Iном

(80-120)% Uном

(5-70)% Iном

(90-110)% Uном

Коэффициент

мощности

Потери

напряжения

Вторичная

нагрузка

Ввод 27,5кВ

Т-1,

15, 16

Ввод 27,5кВ

Т-2

Температура

окружающей

среды

ТТ

ТН

ТТ и ТН

Счетчик

УСПД

ТТ и ТН

Счетчик

УСПД

(40-100)% Sном

(25-100)% Sном

50 Гц

20

0

С

(20±5)

0

С

20

0

С

(40-100)% Sном

(25-100)% Sном

(95-105)% Fном

(-60…45)

0

С

(-40…65)

0

С

(-25…60)

0

С

(40-90)% Sном

(35-90)% Sном

(99,8-100)% Fном

(-40…40)

0

С

(15…25)

0

С

(15…25)

0

С

ТТ

Счетчик

ТН

Счетчик

100/5 А

5 А

110000/100 В

3х220/380 В

(5-120)% Iном

(1-150)% Iном

(80-120)% Uном

(5-70)% Iном

(90-110)% Uном

Коэффициент

мощности

Потери

напряжения

Вторичная

нагрузка

Температура

окружающей

среды

ТТ

ТН

ТТ и ТН

Счетчик

УСПД

ТТ и ТН

Счетчик

УСПД

ТТ

Счетчик

ТН

Счетчик

(40-100)% Sном

(25-100)% Sном

50 Гц

20

0

С

(20±5)

0

С

20

0

С

50/5 А

5 А

35000/100 В

3х220/380 В

(40-100)% Sном

(25-100)% Sном

(95-105)% Fном

(-60…45)

0

С

(-40…65)

0

С

(-25…60)

0

С

(5-120)% Iном

(1-150)% Iном

(80-120)% Uном

(40-90)% Sном

(35-90)% Sном

(99,8-100)% Fном

(-40…40)

0

С

(15…25)

0

С

(15…25)

0

С

(5-70)% Iном

(90-110)% Uном

Коэффициент

мощности

18

ВЛ-35кВ

КЗМ-386

Потери Не более 0,25 % 0,25 % (ПУЭ) 0,08-0,22 %

94

Влияющие факторы

№№

точки

изме-

рения

Наименование

присоединения

Частота

ПС-СПП

Ток

Напряжение

Не менее 0,5 инд.

0,8÷0,95 инд..

Не более 0,25 %

0,25 % (ПУЭ)

0,08-0,22 %

Частота

ОВ-220кВ

Ток

Напряжение

Не менее 0,5 инд.

0,8÷0,95 инд..

Не более 0,25 %

0,25 % (ПУЭ)

0,08-0,22 %

Частота

ПС-Джиджива

Ток

Напряжение

Не менее 0,5 инд.

0,8÷0,95 инд..

Не более 0,25 %

0,25 % (ПУЭ)

0,08-0,22 %

Объект

НормальныеПредельные по НД на СИ

( номин.) значения Допускаемые по Фактические за

влияющих факторов НД на СИ учетный период

Наименование параметров

объекта учета,

влияющих величин

напряжения

Вторичная

нагрузка

Температура

окружающей

среды

ТТ

ТН

ТТ и ТН

Счетчик

УСПД

ТТ и ТН

Счетчик

УСПД

(40-100)% Sном

(25-100)% Sном

50 Гц

20

0

С

(20±5)

0

С

20

0

С

(40-100)% Sном

(25-100)% Sном

(95-105)% Fном

(-60…45)

0

С

(-40…65)

0

С

(-25…60)

0

С

(40-90)% Sном

(35-90)% Sном

(99,8-100)% Fном

(-40…40)

0

С

(15…25)

0

С

(15…25)

0

С

ТТ

Счетчик

ТН

Счетчик

600/5 А

5 А

220000/100 В

3х220/380 В

(5-120)% Iном

(1-150)% Iном

(80-120)% Uном

(5-70)% Iном

(90-110)% Uном

Коэффициент

мощности

Потери

напряжения

Вторичная

нагрузка

ВЛ-220кВ

19, 20

Д-141,

Температура

окружающей

trial

ТТ

ТН

ТТ и ТН

Счетчик

УСПД

ТТ и ТН

Счетчик

УСПД

ТТ

Счетчик

ТН

Счетчик

(40-100)% Sном

(25-100)% Sном

50 Гц

20

0

С

(20±5)

0

С

20

0

С

500/5 А

5 А

220000/100 В

3х220/380 В

(40-100)% Sном

(25-100)% Sном

(95-105)% Fном

(-60…45)

0

С

(-40…65)

0

С

(-25…60)

0

С

(5-120)% Iном

(1-150)% Iном

(80-120)% Uном

(40-90)% Sном

(35-90)% Sном

(99,8-100)% Fном

(-40…40)

0

С

(15…25)

0

С

(15…25)

0

С

(5-70)% Iном

(90-110)% Uном

Коэффициент

мощности

Потери

напряжения

Вторичная

нагрузка

21ВЛ-220кВ Д-142

Температура

окружающей

среды

ТТ

ТН

ТТ и ТН

Счетчик

УСПД

ТТ и ТН

Счетчик

УСПД

(40-100)% Sном

(25-100)% Sном

50 Гц

20

0

С

(20±5)

0

С

20

0

С

(40-100)% Sном

(25-100)% Sном

(95-105)% Fном

(-60…45)

0

С

(-40…65)

0

С

(-25…60)

0

С

(40-90)% Sном

(35-90)% Sном

(99,8-100)% Fном

(-40…40)

0

С

(15…25)

0

С

(15…25)

0

С

ТТ

Счетчик

ТН

Счетчик

150/5 А

5 А

35000/100 В

3х220/380 В

(5-120)% Iном

(1-150)% Iном

(80-120)% Uном

(5-70)% Iном

(90-110)% Uном

Коэффициент

мощности

Потери

напряжения

Вторичная

нагрузка

22ВЛ-35кВ

Т-1

Частота

ТТ

ТН

ТТ и ТН

(40-100)% Sном

(25-100)% Sном

50 Гц

(40-100)% Sном

(25-100)% Sном

(95-105)% Fном

(40-90)% Sном

(35-90)% Sном

(99,8-100)% Fном

95

Влияющие факторы

№№

точки

изме-

рения

Наименование

присоединения

ПС №15 "Новобирюсинская"

Ток

Напряжение

Не менее 0,5 инд.

0,8÷0,95 инд..

Не более 0,25 %

0,25 % (ПУЭ)

0,08-0,22 %

Частота

ПС №15

«Новобирюсин-

ская» 110/10 кВ,

Ввод №2,

ПС №17 "Тамтачет"

Ток

Напряжение

Не менее 0,5 инд.

0,8÷0,95 инд..

Не более 0,25 %

0,25 % (ПУЭ)

0,08-0,22 %

Частота

ПС Быстрая

Ток

Напряжение

Не менее 0,5 инд.

0,8÷0,95 инд..

Не более 0,25 %

0,25 % (ПУЭ)

0,08-0,22 %

Частота

Объект

Наименование параметров

объекта учета,

влияющих величин

НормальныеПредельные по НД на СИ

( номин.) значения Допускаемые по Фактические за

влияющих факторов НД на СИ учетный период

Температура

окружающей

среды

Счетчик

УСПД

ТТ и ТН

Счетчик

УСПД

50 Гц

20

0

С

(20±5)

0

С

20

0

С

(95-105)% Fном

(-60…45)

0

С

(-40…65)

0

С

(-25…60)

0

С

(99,8-100)% Fном

(-40…40)

0

С

(15…25)

0

С

(15…25)

0

С

ТТ

Счетчик

ТН

Счетчик

100/5 А

5 А

10000/100 В

3х220/380 В

(5-120)% Iном

(1-150)% Iном

(80-120)% Uном

(5-70)% Iном

(90-110)% Uном

Коэффициент

мощности

Потери

напряжения

Вторичная

нагрузка

23, 24

ПС №15

«Новобирюсин-

ская» 110/10 кВ,

КЛ-10 кВ фидер

15-16

Температура

окружающей

среды

ТТ

ТН

ТТ и ТН

Счетчик

УСПД

ТТ и ТН

Счетчик

УСПД

(40-100)% Sном

(25-100)% Sном

50 Гц

20

0

С

(20±5)

0

С

20

0

С

(40-100)% Sном

(25-100)% Sном

(95-105)% Fном

(-60…45)

0

С

(-40…65)

0

С

(-25…60)

0

С

(40-90)% Sном

(35-90)% Sном

(99,8-100)% Fном

(-40…40)

0

С

(15…25)

0

С

(15…25)

0

С

ТТ

Счетчик

ТН

Счетчик

100/5 А

5 А

10000/100 В

3х220/380 В

(5-120)% Iном

(1-150)% Iном

(80-120)% Uном

(5-70)% Iном

(90-110)% Uном

Коэффициент

мощности

Потери

напряжения

Вторичная

нагрузка

Фидер №17-04,

Фидер №17-08,

Фидер №17-09,

25-31 Фидер №17-10,

Фидер №17-13,

Фидер №17-18,

Фидер №17-20

Температура

окружающей

среды

ТТ

ТН

ТТ и ТН

Счетчик

УСПД

ТТ и ТН

Счетчик

УСПД

(40-100)% Sном

(25-100)% Sном

50 Гц

20

0

С

(20±5)

0

С

20

0

С

(40-100)% Sном

(25-100)% Sном

(95-105)% Fном

(-60…45)

0

С

(-40…65)

0

С

(-25…60)

0

С

(40-90)% Sном

(35-90)% Sном

(99,8-100)% Fном

(-40…40)

0

С

(15…25)

0

С

(15…25)

0

С

ТТ

Счетчик

ТН

Счетчик

150/5 А

5 А

6000/100 В

3х220/380 В

(5-120)% Iном

(1-150)% Iном

(80-120)% Uном

(5-70)% Iном

(90-110)% Uном

Коэффициент

мощности

Потери

напряжения

Вторичная

нагрузка

32ПС 110/6кВ

Быстрая

Ввод 1Т

ТТ

ТН

ТТ и ТН

Счетчик

УСПД

(40-100)% Sном

(25-100)% Sном

50 Гц

(40-100)% Sном

(25-100)% Sном

(95-105)% Fном

(40-90)% Sном

(35-90)% Sном

(99,8-100)% Fном

96

Влияющие факторы

№№

точки

изме-

рения

Наименование

присоединения

Иркутская ГЭС

Ток

Напряжение

Не менее 0,5 инд.

0,8÷0,95 инд..

Не более 0,25 %

0,25 % (ПУЭ)

0,08-0,22 %

Частота

33-36

1В-2АТ,

2В-2АТ,

1В-3АТ,

2В-3АТ

Ток

Напряжение

Не менее 0,5 инд.

0,8÷0,95 инд..

Не более 0,25 %

0,25 % (ПУЭ)

0,08-0,22 %

Частота

37-44

"Кировская",

"Мельниково",

"Шелехов-А",

"Шелехов-Б",

"Шелехов-В",

"Шелехов-Г",

"Южная-А",

"Южная-Б"

Ток

Напряжение

Не менее 0,5 инд.

0,8÷0,95 инд..

Не более 0,25 %

0,25 % (ПУЭ)

0,08-0,22 %

Частота

45

ОВ-110

Братская ГЭС

Объект

Наименование параметров

объекта учета,

влияющих величин

Температура

ТТ и ТН

окружающейСчетчик

среды

УСПД

НормальныеПредельные по НД на СИ

( номин.) значения Допускаемые по Фактические за

влияющих факторов НД на СИ учетный период

20

0

С(-60…45)

0

С(-40…40)

0

С

(20±5)

0

С(-40…65)

0

С(15…25)

0

С

20

0

С(-25…60)

0

С(15…25)

0

С

ТТ

Счетчик

ТН

Счетчик

1000/5 А

5 А

220000/100 В

3х220/380 В

(5-120)% Iном

(1-150)% Iном

(80-120)% Uном

(5-70)% Iном

(90-110)% Uном

Коэффициент

мощности

Потери

напряжения

Вторичная

нагрузка

Температура

окружающей

среды

ТТ

ТН

ТТ и ТН

Счетчик

УСПД

ТТ и ТН

Счетчик

УСПД

ТТ

Счетчик

ТН

Счетчик

(40-100)% Sном

(25-100)% Sном

50 Гц

20

0

С

(20±5)

0

С

20

0

С

1000/5 А

5 А

110000/100 В

3х220/380 В

(40-100)% Sном

(25-100)% Sном

(95-105)% Fном

(-60…45)

0

С

(-40…65)

0

С

(-25…60)

0

С

(5-120)% Iном

(1-150)% Iном

(80-120)% Uном

(40-90)% Sном

(35-90)% Sном

(99,8-100)% Fном

(-40…40)

0

С

(15…25)

0

С

(15…25)

0

С

(5-70)% Iном

(90-110)% Uном

Коэффициент

мощности

Потери

напряжения

Вторичная

нагрузка

Температура

окружающей

среды

ТТ

ТН

ТТ и ТН

Счетчик

УСПД

ТТ и ТН

Счетчик

УСПД

ТТ

Счетчик

ТН

Счетчик

(40-100)% Sном

(25-100)% Sном

50 Гц

20

0

С

(20±5)

0

С

20

0

С

300/5 А

5 А

110000/100 В

3х220/380 В

(40-100)% Sном

(25-100)% Sном

(95-105)% Fном

(-60…45)

0

С

(-40…65)

0

С

(-25…60)

0

С

(5-120)% Iном

(1-150)% Iном

(80-120)% Uном

(40-90)% Sном

(35-90)% Sном

(99,8-100)% Fном

(-40…40)

0

С

(15…25)

0

С

(15…25)

0

С

(5-70)% Iном

(90-110)% Uном

Коэффициент

мощности

Потери

напряжения

Вторичная

нагрузка

Температура

окружающей

среды

ТТ

ТН

ТТ и ТН

Счетчик

УСПД

ТТ и ТН

Счетчик

УСПД

(40-100)% Sном

(25-100)% Sном

50 Гц

20

0

С

(20±5)

0

С

20

0

С

(40-100)% Sном

(25-100)% Sном

(95-105)% Fном

(-60…45)

0

С

(-40…65)

0

С

(-25…60)

0

С

(40-90)% Sном

(35-90)% Sном

(99,8-100)% Fном

(-40…40)

0

С

(15…25)

0

С

(15…25)

0

С

46-50ВЛ 500 кВ №561,ТокТТ2000/1 А(5-120)% Iном(5-70)% Iном

97

Влияющие факторы

№№

точки

изме-

рения

Наименование

присоединения

Частота

ВЛ 500 кВ №562,

ВЛ 500 кВ №569,

ВЛ 500 кВ №570,

ВЛ 500 кВ №571

Ток

Напряжение

Не менее 0,5 инд.

0,8÷0,95 инд..

Не более 0,25 %

0,25 % (ПУЭ)

0,08-0,22 %

Частота

51-72

Температура

окружающей

среды

УСПД

20

0

С

(-25…60)

0

С

(15…25)

0

С

Усть-Илимская ГЭС

Ток

Напряжение

Не менее 0,5 инд.

0,8÷0,95 инд..

Не более 0,25 %

0,25 % (ПУЭ)

0,08-0,22 %

Частота

73

ВЛ 500 кВ

№571

Ток

Напряжение

ВЛ 500 кВ

№572-4Т,

Объект

Наименование параметров

объекта учета,

влияющих величин

Счетчик

ТН

НормальныеПредельные по НД на СИ

( номин.) значения Допускаемые по Фактические за

влияющих факторов НД на СИ учетный период

5 А(1-150)% Iном(5-70)% Iном

500000/100 В (80-120)% Uном(90-110)% Uном

3х220/380 В(80-120)% Uном(90-110)% Uном

Не менее 0,5 инд.Не менее 0,5 инд.0,8÷0,95 инд..

Напряжение

Счетчик

Коэффициент

мощности

Потери

напряжения

Не более 0,25 %0,25 % (ПУЭ)0,08-0,22 %

Вторичная

нагрузка

Температура

окружающей

среды

ТТ

ТН

ТТ и ТН

Счетчик

УСПД

ТТ и ТН

Счетчик

УСПД

ТТ

Счетчик

ТН

Счетчик

(40-100)% Sном

(25-100)% Sном

50 Гц

20

0

С

(20±5)

0

С

20

0

С

2000/1 А

5 А

220000/100 В

3х220/380 В

(40-100)% Sном

(25-100)% Sном

(95-105)% Fном

(-60…45)

0

С

(-40…65)

0

С

(-25…60)

0

С

(5-120)% Iном

(1-150)% Iном

(80-120)% Uном

(40-90)% Sном

(35-90)% Sном

(99,8-100)% Fном

(-40…40)

0

С

(15…25)

0

С

(15…25)

0

С

(5-70)% Iном

(90-110)% Uном

Коэффициент

мощности

Потери

напряжения

Вторичная

нагрузка

ТТ

ТН

ТТ и ТН

Счетчик

УСПД

ТТ и ТН

Счетчик

(40-100)% Sном

(25-100)% Sном

50 Гц

20

0

С

(20±5)

0

С

(40-100)% Sном

(25-100)% Sном

(95-105)% Fном

(-60…45)

0

С

(-40…65)

0

С

(40-90)% Sном

(35-90)% Sном

(99,8-100)% Fном

(-40…40)

0

С

(15…25)

0

С

ВЛ 220 кВ №238,

ВЛ 220 кВ №239,

ВЛ 220 кВ №242,

ВЛ 220 кВ №243,

ВЛ 220 кВ №250,

ВЛ 220 кВ №233,

ВЛ 220 кВ №235,

ВЛ 220 кВ №236,

ВЛ 220 кВ Браз-1,

ВЛ 220 кВ Браз-2,

ВЛ 220 кВ Браз-3,

ВЛ 220 кВ Браз-4,

ВЛ 220 кВ Браз-5,

ВЛ 220 кВ Браз-6,

ВЛ 220 кВ Браз-7,

ВЛ 220 кВ Браз-8,

ВЛ 220 кВ Браз-9,

ВЛ 220 кВ Браз-10,

ВЛ 220 кВ Браз-11,

ВЛ 220 кВ Браз-12,

1ВО,

2ВО

ТТ

Счетчик

ТН

Счетчик

2000/1 А

5 А

6000/100 В

3х220/380 В

(5-120)% Iном

(1-150)% Iном

(80-120)% Uном

(5-70)% Iном

(90-110)% Uном

Коэффициент

мощности

Потери

напряжения

Вторичная

нагрузка

Температура

окружающей

среды

ТТ

ТН

ТТ и ТН

Счетчик

УСПД

ТТ и ТН

Счетчик

УСПД

ТТ

Счетчик

ТН

Счетчик

(40-100)% Sном

(25-100)% Sном

50 Гц

20

0

С

(20±5)

0

С

20

0

С

2000/1 А

5 А

220000/100 В

3х220/380 В

(40-100)% Sном

(25-100)% Sном

(95-105)% Fном

(-60…45)

0

С

(-40…65)

0

С

(-25…60)

0

С

(5-120)% Iном

(1-150)% Iном

(80-120)% Uном

(40-90)% Sном

(35-90)% Sном

(99,8-100)% Fном

(-40…40)

0

С

(15…25)

0

С

(15…25)

0

С

(5-70)% Iном

(90-110)% Uном

74,

76-79,

83

ВЛ 500 кВ

№571-8Т,

Коэффициент Не менее 0,5 инд. Не менее 0,5 инд. 0,8÷0,95 инд..

98

Влияющие факторы

№№

точки

изме-

рения

Наименование

присоединения

Частота

ВЛ 220 кВ №574,

ВЛ 220 кВ №245,

ВЛ 220 кВ №246,

ОВ-220

Ток

Напряжение

Не менее 0,5 инд.

0,8÷0,95 инд..

Не более 0,25 %

0,25 % (ПУЭ)

0,08-0,22 %

Частота

75

ВЛ 500 кВ

№572

Ток

Напряжение

Не менее 0,5 инд.

0,8÷0,95 инд..

Не более 0,25 %

0,25 % (ПУЭ)

0,08-0,22 %

Частота

80-82,

84

ВЛ 220 кВ №247,

ВЛ 220 кВ №248,

ВЛ 220кВ

ТаежнаяА,

ВЛ 220 кВ

Таежная Б

Ток

Напряжение

Не менее 0,5 инд.

0,8÷0,95 инд..

Не более 0,25 %

0,25 % (ПУЭ)

0,08-0,22 %

Частота

Объект

НормальныеПредельные по НД на СИ

( номин.) значения Допускаемые по Фактические за

влияющих факторов НД на СИ учетный период

Не более 0,25 %0,25 % (ПУЭ)0,08-0,22 %

Наименование параметров

объекта учета,

влияющих величин

мощности

Потери

напряжения

Вторичная

ТТ

нагрузка

ТН

(40-100)% Sном(40-100)% Sном(40-90)% Sном

(25-100)% Sном(25-100)% Sном(35-90)% Sном

Температура

окружающей

среды

ТТ и ТН

Счетчик

УСПД

ТТ и ТН

Счетчик

УСПД

ТТ

Счетчик

ТН

Счетчик

50 Гц

20

0

С

(20±5)

0

С

20

0

С

2000/1 А

5 А

500000/100 В

3х220/380 В

(95-105)% Fном

(-60…45)

0

С

(-40…65)

0

С

(-25…60)

0

С

(5-120)% Iном

(1-150)% Iном

(80-120)% Uном

(99,8-100)% Fном

(-40…40)

0

С

(15…25)

0

С

(15…25)

0

С

(5-70)% Iном

(90-110)% Uном

Коэффициент

мощности

Потери

напряжения

Вторичная

нагрузка

Температура

окружающей

среды

ТТ

ТН

ТТ и ТН

Счетчик

УСПД

ТТ и ТН

Счетчик

УСПД

ТТ

Счетчик

ТН

Счетчик

(40-100)% Sном

(25-100)% Sном

50 Гц

20

0

С

(20±5)

0

С

20

0

С

1000/1 А

5 А

220000/100 В

3х220/380 В

(40-100)% Sном

(25-100)% Sном

(95-105)% Fном

(-60…45)

0

С

(-40…65)

0

С

(-25…60)

0

С

(5-120)% Iном

(1-150)% Iном

(80-120)% Uном

(40-90)% Sном

(35-90)% Sном

(99,8-100)% Fном

(-40…40)

0

С

(15…25)

0

С

(15…25)

0

С

(5-70)% Iном

(90-110)% Uном

Коэффициент

мощности

Потери

напряжения

Вторичная

нагрузка

Температура

окружающей

среды

ТТ

ТН

ТТ и ТН

Счетчик

УСПД

ТТ и ТН

Счетчик

УСПД

ТТ

Счетчик

ТН

Счетчик

(40-100)% Sном

(25-100)% Sном

50 Гц

20

0

С

(20±5)

0

С

20

0

С

300/5А

5 А

35000/100 В

3х220/380 В

(40-100)% Sном

(25-100)% Sном

(95-105)% Fном

(-60…45)

0

С

(-40…65)

0

С

(-25…60)

0

С

(5-120)% Iном

(1-150)% Iном

(80-120)% Uном

(40-90)% Sном

(35-90)% Sном

(99,8-100)% Fном

(-40…40)

0

С

(15…25)

0

С

(15…25)

0

С

(5-70)% Iном

(90-110)% Uном

Коэффициент

мощности

Потери

напряжения

Вторичная

нагрузка

85

ВЛ 35 кВ

№34

Температура

окружающей

ТТ

ТН

ТТ и ТН

Счетчик

УСПД

ТТ и ТН

Счетчик

(40-100)% Sном

(25-100)% Sном

50 Гц

20

0

С

(20±5)

0

С

(40-100)% Sном

(25-100)% Sном

(95-105)% Fном

(-60…45)

0

С

(-40…65)

0

С

(40-90)% Sном

(35-90)% Sном

(99,8-100)% Fном

(-40…40)

0

С

(15…25)

0

С

99

Влияющие факторы

№№

точки

изме-

рения

Наименование

присоединения

Ток

Напряжение

Не менее 0,5 инд.

0,8÷0,95 инд..

Не более 0,25 %

0,25 % (ПУЭ)

0,08-0,22 %

Частота

ТЭЦ-1

Ток

Напряжение

Не менее 0,5 инд.

0,8÷0,95 инд..

Не более 0,25 %

0,25 % (ПУЭ)

0,08-0,22 %

Частота

88-91

УП-15А,

УП-15Б,

ТЭЦ-9А,

ТЭЦ-9Б

Ток

Напряжение

Не менее 0,5 инд.

0,8÷0,95 инд..

Не более 0,25 %

0,25 % (ПУЭ)

0,08-0,22 %

Частота

92, 99,

102

БУП-1,

АУП-1,

РУП-1

Ток

Напряжение

Не менее 0,5 инд.

0,8÷0,95 инд..

Объект

Наименование параметров

объекта учета,

влияющих величин

среды

УСПД

НормальныеПредельные по НД на СИ

( номин.) значения Допускаемые по Фактические за

влияющих факторов НД на СИ учетный период

20

0

С(-25…60)

0

С(15…25)

0

С

ТТ

Счетчик

ТН

Счетчик

1500/5А

5 А

6000/100 В

3х220/380 В

(5-120)% Iном

(1-150)% Iном

(80-120)% Uном

(5-70)% Iном

(90-110)% Uном

Коэффициент

мощности

Потери

напряжения

Вторичная

нагрузка

ВЛ 6 кВ

№304-1С,

86, 87

ВЛ 6 кВ

№304-2С

Температура

окружающей

среды

ТТ

ТН

ТТ и ТН

Счетчик

УСПД

ТТ и ТН

Счетчик

УСПД

(40-100)% Sном

(25-100)% Sном

50 Гц

20

0

С

(20±5)

0

С

20

0

С

(40-100)% Sном

(25-100)% Sном

(95-105)% Fном

(-60…45)

0

С

(-40…65)

0

С

(-25…60)

0

С

(40-90)% Sном

(35-90)% Sном

(99,8-100)% Fном

(-40…40)

0

С

(15…25)

0

С

(15…25)

0

С

ТТ

Счетчик

ТН

Счетчик

1000/5А

5 А

110000/100 В

3х220/380 В

(5-120)% Iном

(1-150)% Iном

(80-120)% Uном

(5-70)% Iном

(90-110)% Uном

Коэффициент

мощности

Потери

напряжения

Вторичная

нагрузка

Температура

окружающей

среды

ТТ

ТН

ТТ и ТН

Счетчик

УСПД

ТТ и ТН

Счетчик

УСПД

ТТ

Счетчик

ТН

Счетчик

(40-100)% Sном

(25-100)% Sном

50 Гц

20

0

С

(20±5)

0

С

20

0

С

600/5А

5 А

30000/100 В

3х220/380 В

(40-100)% Sном

(25-100)% Sном

(95-105)% Fном

(-60…45)

0

С

(-40…65)

0

С

(-25…60)

0

С

(5-120)% Iном

(1-150)% Iном

(80-120)% Uном

(40-90)% Sном

(35-90)% Sном

(99,8-100)% Fном

(-40…40)

0

С

(15…25)

0

С

(15…25)

0

С

(5-70)% Iном

(90-110)% Uном

Коэффициент

мощности

Потери

напряжения

Вторичная

нагрузка

Температура

окружающей

среды

ТТ

ТН

ТТ и ТН

Счетчик

УСПД

ТТ и ТН

Счетчик

УСПД

ТТ

Счетчик

ТН

Счетчик

(40-100)% Sном

(25-100)% Sном

50 Гц

20

0

С

(20±5)

0

С

20

0

С

400/5А

5 А

30000/100 В

3х220/380 В

(40-100)% Sном

(25-100)% Sном

(95-105)% Fном

(-60…45)

0

С

(-40…65)

0

С

(-25…60)

0

С

(5-120)% Iном

(1-150)% Iном

(80-120)% Uном

(40-90)% Sном

(35-90)% Sном

(99,8-100)% Fном

(-40…40)

0

С

(15…25)

0

С

(15…25)

0

С

(5-70)% Iном

(90-110)% Uном

93, 96,

97,

100,

103

БУП-2,

БУП-3,

АУП-3,

АУП-2,

РУП-2

Коэффициент

мощности

100

Влияющие факторы

№№

точки

изме-

рения

Наименование

присоединения

Частота

Ток

Напряжение

Не менее 0,5 инд.

0,8÷0,95 инд..

Не более 0,25 %

0,25 % (ПУЭ)

0,08-0,22 %

Частота

94, 95,

98,

101,

105-

107

БУП-4,

БВН-2,

АУП-4,

АВН-2,

АУП-5,

РУП-5,

БУП-5

Ток

Напряжение

Не менее 0,5 инд.

0,8÷0,95 инд..

Не более 0,25 %

0,25 % (ПУЭ)

0,08-0,22 %

Частота

104

РУП-3

Ток

Напряжение

Не менее 0,5 инд.

0,8÷0,95 инд..

Не более 0,25 %

0,25 % (ПУЭ)

0,08-0,22 %

Частота

108-

110,

116,

117

1КП-1,

2КП-1,

АКП-1,

3КП-1,

БКП-1

Объект

НормальныеПредельные по НД на СИ

( номин.) значения Допускаемые по Фактические за

влияющих факторов НД на СИ учетный период

Наименование параметров

объекта учета,

влияющих величин

Потери

напряжения

Не более 0,25 %0,25 % (ПУЭ)0,08-0,22 %

Вторичная

нагрузка

Температура

окружающей

среды

ТТ

ТН

ТТ и ТН

Счетчик

УСПД

ТТ и ТН

Счетчик

УСПД

ТТ

Счетчик

ТН

Счетчик

(40-100)% Sном

(25-100)% Sном

50 Гц

20

0

С

(20±5)

0

С

20

0

С

300/5А

5 А

30000/100 В

3х220/380 В

(40-100)% Sном

(25-100)% Sном

(95-105)% Fном

(-60…45)

0

С

(-40…65)

0

С

(-25…60)

0

С

(5-120)% Iном

(1-150)% Iном

(80-120)% Uном

(40-90)% Sном

(35-90)% Sном

(99,8-100)% Fном

(-40…40)

0

С

(15…25)

0

С

(15…25)

0

С

(5-70)% Iном

(90-110)% Uном

Коэффициент

мощности

Потери

напряжения

Вторичная

нагрузка

Температура

окружающей

среды

ТТ

ТН

ТТ и ТН

Счетчик

УСПД

ТТ и ТН

Счетчик

УСПД

ТТ

Счетчик

ТН

Счетчик

(40-100)% Sном

(25-100)% Sном

50 Гц

20

0

С

(20±5)

0

С

20

0

С

750/5А

5 А

30000/100 В

3х220/380 В

(40-100)% Sном

(25-100)% Sном

(95-105)% Fном

(-60…45)

0

С

(-40…65)

0

С

(-25…60)

0

С

(5-120)% Iном

(1-150)% Iном

(80-120)% Uном

(40-90)% Sном

(35-90)% Sном

(99,8-100)% Fном

(-40…40)

0

С

(15…25)

0

С

(15…25)

0

С

(5-70)% Iном

(90-110)% Uном

Коэффициент

мощности

Потери

напряжения

Вторичная

нагрузка

Температура

окружающей

среды

ТТ

ТН

ТТ и ТН

Счетчик

УСПД

ТТ и ТН

Счетчик

УСПД

ТТ

Счетчик

ТН

Счетчик

(40-100)% Sном

(25-100)% Sном

50 Гц

20

0

С

(20±5)

0

С

20

0

С

600/5А

5 А

6000/100 В

3х220/380 В

(40-100)% Sном

(25-100)% Sном

(95-105)% Fном

(-60…45)

0

С

(-40…65)

0

С

(-25…60)

0

С

(5-120)% Iном

(1-150)% Iном

(80-120)% Uном

(40-90)% Sном

(35-90)% Sном

(99,8-100)% Fном

(-40…40)

0

С

(15…25)

0

С

(15…25)

0

С

(5-70)% Iном

(90-110)% Uном

Коэффициент

мощности

Потери

напряжения

Вторичная

нагрузка

Температура

окружающей

среды

ТТ

ТН

ТТ и ТН

Счетчик

УСПД

ТТ и ТН

Счетчик

УСПД

(40-100)% Sном

(25-100)% Sном

50 Гц

20

0

С

(20±5)

0

С

20

0

С

(40-100)% Sном

(25-100)% Sном

(95-105)% Fном

(-60…45)

0

С

(-40…65)

0

С

(-25…60)

0

С

(40-90)% Sном

(35-90)% Sном

(99,8-100)% Fном

(-40…40)

0

С

(15…25)

0

С

(15…25)

0

С

101

Влияющие факторы

№№

точки

изме-

рения

Наименование

присоединения

Ток

Напряжение

Не менее 0,5 инд.

0,8÷0,95 инд..

Не более 0,25 %

0,25 % (ПУЭ)

0,08-0,22 %

Частота

111-

115

1КП-3,

АКП-3,

2КП-3,

3КП-3,

БКП-3

ТЭЦ-6

Ток

Напряжение

Не менее 0,5 инд.

0,8÷0,95 инд..

Не более 0,25 %

0,25 % (ПУЭ)

0,08-0,22 %

Частота

Ток

Напряжение

Не менее 0,5 инд.

0,8÷0,95 инд..

Не более 0,25 %

0,25 % (ПУЭ)

0,08-0,22 %

Частота

Ток

Напряжение

Не менее 0,5 инд.

0,8÷0,95 инд..

Не более 0,25 %

0,25 % (ПУЭ)

0,08-0,22 %

Объект

Наименование параметров

объекта учета,

влияющих величин

НормальныеПредельные по НД на СИ

( номин.) значения Допускаемые по Фактические за

влияющих факторов НД на СИ учетный период

ТТ

Счетчик

ТН

Счетчик

200/5А

5 А

6000/100 В

3х220/380 В

(5-120)% Iном

(1-150)% Iном

(80-120)% Uном

(5-70)% Iном

(90-110)% Uном

Коэффициент

мощности

Потери

напряжения

Вторичная

нагрузка

Температура

окружающей

среды

ТТ

ТН

ТТ и ТН

Счетчик

УСПД

ТТ и ТН

Счетчик

УСПД

(40-100)% Sном

(25-100)% Sном

50 Гц

20

0

С

(20±5)

0

С

20

0

С

(40-100)% Sном

(25-100)% Sном

(95-105)% Fном

(-60…45)

0

С

(-40…65)

0

С

(-25…60)

0

С

(40-90)% Sном

(35-90)% Sном

(99,8-100)% Fном

(-40…40)

0

С

(15…25)

0

С

(15…25)

0

С

ТТ

Счетчик

ТН

Счетчик

200/5А

5 А

6000/100 В

3х220/380 В

(5-120)% Iном

(1-150)% Iном

(80-120)% Uном

(5-70)% Iном

(90-110)% Uном

Коэффициент

мощности

Потери

напряжения

Вторичная

нагрузка

118,1РП-20,

131,2РП-20,

147 1РП-10

Температура

окружающей

среды

ТТ

ТН

ТТ и ТН

Счетчик

УСПД

ТТ и ТН

Счетчик

УСПД

ТТ

Счетчик

ТН

Счетчик

(40-100)% Sном

(25-100)% Sном

50 Гц

20

0

С

(20±5)

0

С

20

0

С

800/5А

5 А

6000/100 В

3х220/380 В

(40-100)% Sном

(25-100)% Sном

(95-105)% Fном

(-60…45)

0

С

(-40…65)

0

С

(-25…60)

0

С

(5-120)% Iном

(1-150)% Iном

(80-120)% Uном

(40-90)% Sном

(35-90)% Sном

(99,8-100)% Fном

(-40…40)

0

С

(15…25)

0

С

(15…25)

0

С

(5-70)% Iном

(90-110)% Uном

Коэффициент

мощности

Потери

напряжения

Вторичная

нагрузка

119,1РП-17,

120,1РП-16,

124,1РП-27,

126, ТП-5 Т-3,

129,2РП-17,

136 2РП-16

Температура

окружающей

среды

ТТ

ТН

ТТ и ТН

Счетчик

УСПД

ТТ и ТН

Счетчик

УСПД

ТТ

Счетчик

ТН

Счетчик

(40-100)% Sном

(25-100)% Sном

50 Гц

20

0

С

(20±5)

0

С

20

0

С

600/5А

5 А

6000/100 В

3х220/380 В

(40-100)% Sном

(25-100)% Sном

(95-105)% Fном

(-60…45)

0

С

(-40…65)

0

С

(-25…60)

0

С

(5-120)% Iном

(1-150)% Iном

(80-120)% Uном

(40-90)% Sном

(35-90)% Sном

(99,8-100)% Fном

(-40…40)

0

С

(15…25)

0

С

(15…25)

0

С

(5-70)% Iном

(90-110)% Uном

121,1РП-33,

123,1РП-18,

125. ТП-5 Т-2,

134,2РП-27,

135,2РП-18,

140,1РП-14,

141, ТП-94 Т1,

143.1РП-31,

Коэффициент

мощности

Потери

напряжения

102

Влияющие факторы

№№

точки

изме-

рения

Наименование

присоединения

Частота

148,

149

2РП-33,

2РП-31

Ток

Напряжение

Не менее 0,5 инд.

0,8÷0,95 инд..

Не более 0,25 %

0,25 % (ПУЭ)

0,08-0,22 %

Частота

Ток

Напряжение

Не менее 0,5 инд.

0,8÷0,95 инд..

Не более 0,25 %

0,25 % (ПУЭ)

0,08-0,22 %

Частота

Ток

Напряжение

Не менее 0,5 инд.

0,8÷0,95 инд..

Не более 0,25 %

0,25 % (ПУЭ)

0,08-0,22 %

Частота

Ток

Объект

Наименование параметров

объекта учета,

влияющих величин

Вторичная

ТТ

нагрузка

ТН

НормальныеПредельные по НД на СИ

( номин.) значения Допускаемые по Фактические за

влияющих факторов НД на СИ учетный период

(40-100)% Sном(40-100)% Sном(40-90)% Sном

(25-100)% Sном(25-100)% Sном(35-90)% Sном

Температура

окружающей

среды

ТТ и ТН

Счетчик

УСПД

ТТ и ТН

Счетчик

УСПД

ТТ

Счетчик

ТН

Счетчик

50 Гц

20

0

С

(20±5)

0

С

20

0

С

200/5А

5 А

6000/100 В

3х220/380 В

(95-105)% Fном

(-60…45)

0

С

(-40…65)

0

С

(-25…60)

0

С

(5-120)% Iном

(1-150)% Iном

(80-120)% Uном

(99,8-100)% Fном

(-40…40)

0

С

(15…25)

0

С

(15…25)

0

С

(5-70)% Iном

(90-110)% Uном

Коэффициент

мощности

Потери

напряжения

Вторичная

нагрузка

122,СД-4,

132, ТП-44 Т-2,

133,СД-3,

153, НСОВ 1 ввод,

154 НСОВ 2 ввод

Температура

окружающей

среды

ТТ

ТН

ТТ и ТН

Счетчик

УСПД

ТТ и ТН

Счетчик

УСПД

ТТ

Счетчик

ТН

Счетчик

(40-100)% Sном

(25-100)% Sном

50 Гц

20

0

С

(20±5)

0

С

20

0

С

6000/5А

5 А

6000/100 В

3х220/380 В

(40-100)% Sном

(25-100)% Sном

(95-105)% Fном

(-60…45)

0

С

(-40…65)

0

С

(-25…60)

0

С

(5-120)% Iном

(1-150)% Iном

(80-120)% Uном

(40-90)% Sном

(35-90)% Sном

(99,8-100)% Fном

(-40…40)

0

С

(15…25)

0

С

(15…25)

0

С

(5-70)% Iном

(90-110)% Uном

Коэффициент

мощности

Потери

напряжения

Вторичная

нагрузка

127, ШП-1,

128 ШП-2

Температура

окружающей

среды

ТТ

ТН

ТТ и ТН

Счетчик

УСПД

ТТ и ТН

Счетчик

УСПД

ТТ

Счетчик

ТН

Счетчик

(40-100)% Sном

(25-100)% Sном

50 Гц

20

0

С

(20±5)

0

С

20

0

С

1500/5А

5 А

6000/100 В

3х220/380 В

(40-100)% Sном

(25-100)% Sном

(95-105)% Fном

(-60…45)

0

С

(-40…65)

0

С

(-25…60)

0

С

(5-120)% Iном

(1-150)% Iном

(80-120)% Uном

(40-90)% Sном

(35-90)% Sном

(99,8-100)% Fном

(-40…40)

0

С

(15…25)

0

С

(15…25)

0

С

(5-70)% Iном

(90-110)% Uном

Коэффициент

мощности

Потери

напряжения

Вторичная

нагрузка

130,1РП-3,

138, 3РП-11,

144, ТП-54 Т-2,

145,1РП-9,

150 2РП-3

Температура

окружающей

среды

137, ШП-3,

139, ШП-4,

ТТ

ТН

ТТ и ТН

Счетчик

УСПД

ТТ и ТН

Счетчик

УСПД

ТТ

Счетчик

(40-100)% Sном

(25-100)% Sном

50 Гц

20

0

С

(20±5)

0

С

20

0

С

8000/5А

5 А

(40-100)% Sном

(25-100)% Sном

(95-105)% Fном

(-60…45)

0

С

(-40…65)

0

С

(-25…60)

0

С

(5-120)% Iном

(1-150)% Iном

(40-90)% Sном

(35-90)% Sном

(99,8-100)% Fном

(-40…40)

0

С

(15…25)

0

С

(15…25)

0

С

(5-70)% Iном

103

Влияющие факторы

№№

точки

изме-

рения

Наименование

присоединения

Не менее 0,5 инд.

0,8÷0,95 инд..

Не более 0,25 %

0,25 % (ПУЭ)

0,08-0,22 %

Частота

151,

152

Т-1,

Т-2

Ток

Напряжение

Не менее 0,5 инд.

0,8÷0,95 инд..

Не более 0,25 %

0,25 % (ПУЭ)

0,08-0,22 %

Частота

ТЭЦ-9

Ток

Не менее 0,5 инд.

0,8÷0,95 инд..

Не более 0,25 %

0,25 % (ПУЭ)

0,08-0,22 %

Частота

155-

164,

176,

177

ВЛ-110 кВ ТЭЦ-1А,

ВЛ-110 кВ ТЭЦ-1Б,

ВЛ-110 кВ

"Ангарская",

ВЛ-110 кВ ГПП-2,

ВЛ-110 кВ УП-8,

ВЛ-110 кВ УП-11,

ВЛ-110 кВ УП-12,

ВЛ-110 кВ УП-10,

ВЛ-110 кВ ТЭЦ-10,

ВЛ-110 кВ

"Водозабор-1",

ВЛ-110 кВ ЦРП-2А,

ВЛ-110 кВ ЦРП-2Б

УСПД

20

0

С

(-25…60)

0

С

(15…25)

0

С

Ток

Не менее 0,5 инд.

0,8÷0,95 инд..

Объект

Наименование параметров

объекта учета,

влияющих величин

ТН

Напряжение

Счетчик

НормальныеПредельные по НД на СИ

( номин.) значения Допускаемые по Фактические за

влияющих факторов НД на СИ учетный период

6000/100 В(80-120)% Uном(90-110)% Uном

3х220/380 В(80-120)% Uном(90-110)% Uном

Коэффициент

мощности

Потери

напряжения

Вторичная

нагрузка

Температура

окружающей

среды

ТТ

ТН

ТТ и ТН

Счетчик

УСПД

ТТ и ТН

Счетчик

УСПД

ТТ

Счетчик

ТН

Счетчик

(40-100)% Sном

(25-100)% Sном

50 Гц

20

0

С

(20±5)

0

С

20

0

С

150/5А

5 А

6000/100 В

3х220/380 В

(40-100)% Sном

(25-100)% Sном

(95-105)% Fном

(-60…45)

0

С

(-40…65)

0

С

(-25…60)

0

С

(5-120)% Iном

(1-150)% Iном

(80-120)% Uном

(40-90)% Sном

(35-90)% Sном

(99,8-100)% Fном

(-40…40)

0

С

(15…25)

0

С

(15…25)

0

С

(5-70)% Iном

(90-110)% Uном

Коэффициент

мощности

Потери

напряжения

Вторичная

нагрузка

142, ТП-54 Т-1,

146 ТП-44 Т-1

Температура

окружающей

среды

ТТ

ТН

ТТ и ТН

Счетчик

УСПД

ТТ и ТН

Счетчик

УСПД

(40-100)% Sном

(25-100)% Sном

50 Гц

20

0

С

(20±5)

0

С

20

0

С

(40-100)% Sном

(25-100)% Sном

(95-105)% Fном

(-60…45)

0

С

(-40…65)

0

С

(-25…60)

0

С

(40-90)% Sном

(35-90)% Sном

(99,8-100)% Fном

(-40…40)

0

С

(15…25)

0

С

(15…25)

0

С

Напряжени

е

ТТ

Счетчик

ТН

Счетчик

1000/5А

5 А

110000/100 В

3х220/380 В

(5-120)% Iном

(1-150)% Iном

(80-120)% Uном

(5-70)% Iном

(90-110)% Uном

Коэффицие

нт

мощности

Потери

напряжения

Вторичная

нагрузка

ТТ

ТН

ТТ и ТН

Счетчик

УСПД

ТТ и ТН

Счетчик

(40-100)% Sном

(25-100)% Sном

50 Гц

20

0

С

(20±5)

0

С

(40-100)% Sном

(25-100)% Sном

(95-105)% Fном

(-60…45)

0

С

(-40…65)

0

С

(40-90)% Sном

(35-90)% Sном

(99,8-100)% Fном

(-40…40)

0

С

(15…25)

0

С

Температур

а

окружающе

й среды

Напряжени

е

ТТ

Счетчик

ТН

Счетчик

200/5А

5 А

35000/100 В

3х220/380 В

(5-120)% Iном

(1-150)% Iном

(80-120)% Uном

(5-70)% Iном

(90-110)% Uном

Коэффицие

нт

мощности

165,

166

КЛ-35 кВ АЭМЗ-А,

КЛ-35 кВ АЭМЗ-Б

Потери Не более 0,25 % 0,25 % (ПУЭ) 0,08-0,22 %

104

Влияющие факторы

№№

точки

изме-

рения

Наименование

присоединения

Частота

УСПД

20

0

С

(-25…60)

0

С

(15…25)

0

С

Ток

Не менее 0,5 инд.

0,8÷0,95 инд..

Не более 0,25 %

0,25 % (ПУЭ)

0,08-0,22 %

Частота

КЛ-35 кВ

БЦРП-3А

резерв

УСПД

20

0

С

(-25…60)

0

С

(15…25)

0

С

Ток

Не менее 0,5 инд.

0,8÷0,95 инд..

Не более 0,25 %

0,25 % (ПУЭ)

0,08-0,22 %

Частота

УСПД

20

0

С

(-25…60)

0

С

(15…25)

0

С

ТЭЦ-10

Ток

Напряжение

Не менее 0,5 инд.

0,8÷0,95 инд..

Не более 0,25 %

0,25 % (ПУЭ)

0,08-0,22 %

ВЛ-110 кВ Мегет,

ВЛ-110 кВ

ТЭЦ-9,

ВЛ-110 кВ

Никольск,

ВЛ-110 кВ

Водозабор-1

Объект

НормальныеПредельные по НД на СИ

( номин.) значения Допускаемые по Фактические за

влияющих факторов НД на СИ учетный период

Наименование параметров

объекта учета,

влияющих величин

напряжения

Вторичная

нагрузка

ТТ

ТН

ТТ и ТН

Счетчик

УСПД

ТТ и ТН

Счетчик

(40-100)% Sном

(25-100)% Sном

50 Гц

20

0

С

(20±5)

0

С

(40-100)% Sном

(25-100)% Sном

(95-105)% Fном

(-60…45)

0

С

(-40…65)

0

С

(40-90)% Sном

(35-90)% Sном

(99,8-100)% Fном

(-40…40)

0

С

(15…25)

0

С

Температур

а

окружающе

й среды

Напряжени

е

ТТ

Счетчик

ТН

Счетчик

600/5А

5 А

35000/100 В

3х220/380 В

(5-120)% Iном

(1-150)% Iном

(80-120)% Uном

(5-70)% Iном

(90-110)% Uном

Коэффицие

нт

мощности

Потери

напряжения

Вторичная

нагрузка

ТТ

ТН

ТТ и ТН

Счетчик

УСПД

ТТ и ТН

Счетчик

(40-100)% Sном

(25-100)% Sном

50 Гц

20

0

С

(20±5)

0

С

(40-100)% Sном

(25-100)% Sном

(95-105)% Fном

(-60…45)

0

С

(-40…65)

0

С

(40-90)% Sном

(35-90)% Sном

(99,8-100)% Fном

(-40…40)

0

С

(15…25)

0

С

КЛ-35 кВ БЦРП-9,

КЛ-35 кВ АЦРП-1,

КЛ-35 кВ АЦРП-4,

КЛ-35 кВ АЦРП-5,

КЛ-35 кВ АЦРП-6,

167- КЛ-35 кВ БЦРП-7,

175 КЛ-35 кВ АЦРП-8,

КЛ-35 кВ БЦРП-3А,

Температур

а

окружающе

й среды

Напряжени

е

ТТ

Счетчик

ТН

Счетчик

2000/5А

5 А

110000/100 В

3х220/380 В

(5-120)% Iном

(1-150)% Iном

(80-120)% Uном

(5-70)% Iном

(90-110)% Uном

Коэффицие

нт

мощности

Потери

напряжения

Вторичная

нагрузка

ТТ

ТН

ТТ и ТН

Счетчик

УСПД

ТТ и ТН

Счетчик

(40-100)% Sном

(25-100)% Sном

50 Гц

20

0

С

(20±5)

0

С

(40-100)% Sном

(25-100)% Sном

(95-105)% Fном

(-60…45)

0

С

(-40…65)

0

С

(40-90)% Sном

(35-90)% Sном

(99,8-100)% Fном

(-40…40)

0

С

(15…25)

0

С

178, ОВ-1,

179 ОВ-2

Температур

а

окружающе

й среды

ТТ

Счетчик

ТН

Счетчик

1000/5А

5 А

110000/100 В

3х220/380 В

(5-120)% Iном

(1-150)% Iном

(80-120)% Uном

(5-70)% Iном

(90-110)% Uном

Коэффициент

мощности

Потери

напряжения

Вторичная

нагрузка

180-ВЛ-110 кВ

184 Ново-Ленино,

Частота

ТТ

ТН

ТТ и ТН

(40-100)% Sном

(25-100)% Sном

50 Гц

(40-100)% Sном

(25-100)% Sном

(95-105)% Fном

(40-90)% Sном

(35-90)% Sном

(99,8-100)% Fном

105

Влияющие факторы

№№

точки

изме-

рения

Наименование

присоединения

Ток

Напряжение

Не менее 0,5 инд.

0,8÷0,95 инд..

Не более 0,25 %

0,25 % (ПУЭ)

0,08-0,22 %

Частота

Ток

Напряжение

Не менее 0,5 инд.

0,8÷0,95 инд..

Не более 0,25 %

0,25 % (ПУЭ)

0,08-0,22 %

Частота

Ток

Напряжение

Не менее 0,5 инд.

0,8÷0,95 инд..

Не более 0,25 %

0,25 % (ПУЭ)

0,08-0,22 %

Частота

Ток

Напряжение

КЛ-6 кВ от яч.22

Объект

Наименование параметров

объекта учета,

влияющих величин

НормальныеПредельные по НД на СИ

( номин.) значения Допускаемые по Фактические за

влияющих факторов НД на СИ учетный период

Температура

окружающей

среды

Счетчик

УСПД

ТТ и ТН

Счетчик

УСПД

ТТ

Счетчик

ТН

Счетчик

50 Гц

20

0

С

(20±5)

0

С

20

0

С

6000/5А

5 А

18000/100 В

3х220/380 В

(95-105)% Fном

(-60…45)

0

С

(-40…65)

0

С

(-25…60)

0

С

(5-120)% Iном

(1-150)% Iном

(80-120)% Uном

(99,8-100)% Fном

(-40…40)

0

С

(15…25)

0

С

(15…25)

0

С

(5-70)% Iном

(90-110)% Uном

Коэффициент

мощности

Потери

напряжения

Вторичная

нагрузка

185,ТГ-2,

187,ТГ-3,

189,ТГ-4,

191,ТГ-5,

193,ТГ-6,

195,ТГ-7,

197 ТГ-8

Температура

окружающей

среды

ТТ

ТН

ТТ и ТН

Счетчик

УСПД

ТТ и ТН

Счетчик

УСПД

ТТ

Счетчик

ТН

Счетчик

(40-100)% Sном

(25-100)% Sном

50 Гц

20

0

С

(20±5)

0

С

20

0

С

1000/5А

5 А

18000/100 В

3х220/380 В

(40-100)% Sном

(25-100)% Sном

(95-105)% Fном

(-60…45)

0

С

(-40…65)

0

С

(-25…60)

0

С

(5-120)% Iном

(1-150)% Iном

(80-120)% Uном

(40-90)% Sном

(35-90)% Sном

(99,8-100)% Fном

(-40…40)

0

С

(15…25)

0

С

(15…25)

0

С

(5-70)% Iном

(90-110)% Uном

Коэффициент

мощности

Потери

напряжения

Вторичная

нагрузка

186,Т-2АБ,

188,Т-3АБ,

190,Т-4АБ,

192,Т-5АБ,

194,Т-6АБ,

196,Т-7АБ,

198 Т-8АБ

Температура

окружающей

среды

ТТ

ТН

ТТ и ТН

Счетчик

УСПД

ТТ и ТН

Счетчик

УСПД

ТТ

Счетчик

ТН

Счетчик

(40-100)% Sном

(25-100)% Sном

50 Гц

20

0

С

(20±5)

0

С

20

0

С

1500/5А

5 А

6000/100 В

3х220/380 В

(40-100)% Sном

(25-100)% Sном

(95-105)% Fном

(-60…45)

0

С

(-40…65)

0

С

(-25…60)

0

С

(5-120)% Iном

(1-150)% Iном

(80-120)% Uном

(40-90)% Sном

(35-90)% Sном

(99,8-100)% Fном

(-40…40)

0

С

(15…25)

0

С

(15…25)

0

С

(5-70)% Iном

(90-110)% Uном

Коэффициент

мощности

Потери

напряжения

Вторичная

нагрузка

Ввод 1Т п/ст.

199,"Водозабор-2",

200 Ввод 2Т п/ст.

"Водозабор-2"

Температура

окружающей

среды

ТТ

ТН

ТТ и ТН

Счетчик

УСПД

ТТ и ТН

Счетчик

УСПД

ТТ

Счетчик

ТН

Счетчик

(40-100)% Sном

(25-100)% Sном

50 Гц

20

0

С

(20±5)

0

С

20

0

С

300/5А

5 А

6000/100 В

3х220/380 В

(40-100)% Sном

(25-100)% Sном

(95-105)% Fном

(-60…45)

0

С

(-40…65)

0

С

(-25…60)

0

С

(5-120)% Iном

(1-150)% Iном

(80-120)% Uном

(40-90)% Sном

(35-90)% Sном

(99,8-100)% Fном

(-40…40)

0

С

(15…25)

0

С

(15…25)

0

С

(5-70)% Iном

(90-110)% Uном

201,КЛ-6 кВ от яч.5

202 ПС "Водозабор-2"

(Водоканал),

Коэффициент Не менее 0,5 инд. Не менее 0,5 инд. 0,8÷0,95 инд..

106

Влияющие факторы

№№

точки

изме-

рения

Наименование

присоединения

Частота

ПС "Водозабор-2"

(Водоканал)

ТЭЦ-11

Ток

Напряжение

Не менее 0,5 инд.

0,8÷0,95 инд..

Не более 0,25 %

0,25 % (ПУЭ)

0,08-0,22 %

Частота

204,

205

ВЛ-215,

ВЛ-216

Ток

Напряжение

Не менее 0,5 инд.

0,8÷0,95 инд..

Не более 0,25 %

0,25 % (ПУЭ)

0,08-0,22 %

Частота

206-

213

ВЛ

Белореченская,

ВЛ Мальта,

ВЛ Вокзальная,

ВЛ Усольская,

ВЛ Карбид "А",

ВЛ Карбид "Б",

ВЛ Химпром "А",

ВЛ Химпром "Б"

Ток

Напряжение

Не менее 0,5 инд.

0,8÷0,95 инд..

Не более 0,25 %

0,25 % (ПУЭ)

0,08-0,22 %

220,

222-

227

Резерв "Карбид

А,Б" яч.50

Объект

НормальныеПредельные по НД на СИ

( номин.) значения Допускаемые по Фактические за

влияющих факторов НД на СИ учетный период

Наименование параметров

объекта учета,

влияющих величин

мощности

Потери

напряжения

Не более 0,25 %0,25 % (ПУЭ)0,08-0,22 %

Вторичная

нагрузка

Температура

окружающей

среды

ТТ

ТН

ТТ и ТН

Счетчик

УСПД

ТТ и ТН

Счетчик

УСПД

(40-100)% Sном

(25-100)% Sном

50 Гц

20

0

С

(20±5)

0

С

20

0

С

(40-100)% Sном

(25-100)% Sном

(95-105)% Fном

(-60…45)

0

С

(-40…65)

0

С

(-25…60)

0

С

(40-90)% Sном

(35-90)% Sном

(99,8-100)% Fном

(-40…40)

0

С

(15…25)

0

С

(15…25)

0

С

ТТ

Счетчик

ТН

Счетчик

1000/5А

5 А

220000/100 В

3х220/380 В

(5-120)% Iном

(1-150)% Iном

(80-120)% Uном

(5-70)% Iном

(90-110)% Uном

Коэффициент

мощности

Потери

напряжения

Вторичная

нагрузка

Температура

окружающей

среды

ТТ

ТН

ТТ и ТН

Счетчик

УСПД

ТТ и ТН

Счетчик

УСПД

ТТ

Счетчик

ТН

Счетчик

(40-100)% Sном

(25-100)% Sном

50 Гц

20

0

С

(20±5)

0

С

20

0

С

600/5А

5 А

110000/100 В

3х220/380 В

(40-100)% Sном

(25-100)% Sном

(95-105)% Fном

(-60…45)

0

С

(-40…65)

0

С

(-25…60)

0

С

(5-120)% Iном

(1-150)% Iном

(80-120)% Uном

(40-90)% Sном

(35-90)% Sном

(99,8-100)% Fном

(-40…40)

0

С

(15…25)

0

С

(15…25)

0

С

(5-70)% Iном

(90-110)% Uном

Коэффициент

мощности

Потери

напряжения

Вторичная

нагрузка

Температура

окружающей

среды

ТТ

ТН

ТТ и ТН

Счетчик

УСПД

ТТ и ТН

Счетчик

УСПД

ТТ

Счетчик

ТН

Счетчик

(40-100)% Sном

(25-100)% Sном

50 Гц

20

0

С

(20±5)

0

С

20

0

С

300/5А

5 А

35000/100 В

3х220/380 В

(40-100)% Sном

(25-100)% Sном

(95-105)% Fном

(-60…45)

0

С

(-40…65)

0

С

(-25…60)

0

С

(5-120)% Iном

(1-150)% Iном

(80-120)% Uном

(40-90)% Sном

(35-90)% Sном

(99,8-100)% Fном

(-40…40)

0

С

(15…25)

0

С

(15…25)

0

С

(5-70)% Iном

(90-110)% Uном

Коэффициент

мощности

Потери

напряжения

Вторичная

нагрузка

214-

217,

ВЛ ЗСМ яч.4,

ВЛ ЗСМ яч.7,

Сользавод яч.3,

Сользавод яч.10,

В/з "Белая" яч. 8,

п/ст. №5 яч.13,

п/ст. №40 яч.17,

п/ст. №40 яч.18,

п/ст. №5 яч.42,

п/ст. №40 яч.49,

Частота

ТТ

ТН

ТТ и ТН

Счетчик

(40-100)% Sном

(25-100)% Sном

50 Гц

(40-100)% Sном

(25-100)% Sном

(95-105)% Fном

(40-90)% Sном

(35-90)% Sном

(99,8-100)% Fном

107

Влияющие факторы

№№

точки

изме-

рения

Наименование

присоединения

Ток

Напряжение

Не менее 0,5 инд.

0,8÷0,95 инд..

Не более 0,25 %

0,25 % (ПУЭ)

0,08-0,22 %

Частота

218,

219,

221,

228-

231

ГПП "Город"

яч.30,

ГПП "Город"

яч.52,

В/з "Белая" яч. 9,

В/з "Ангара Б"

яч. 7,

В/З "Ангара А"

яч.11,

ПС-1 яч.9,

ПС-1 яч.10

Ток

Напряжение

Не менее 0,5 инд.

0,8÷0,95 инд..

Не более 0,25 %

0,25 % (ПУЭ)

0,08-0,22 %

Частота

232,

233

яч.4 ("Иномарка

Сервис"),

яч.15 ("Иномарка

Сервис")

Ток

Напряжение

Не менее 0,5 инд.

0,8÷0,95 инд..

Не более 0,25 %

0,25 % (ПУЭ)

0,08-0,22 %

Частота

234-

238,

242-

246,

251,

254,

255,

264,

265,

269,

270,

273

Температура

окружающей

среды

Ток

Напряжение

Не менее 0,5 инд.

0,8÷0,95 инд..

Объект

Наименование параметров

объекта учета,

влияющих величин

НормальныеПредельные по НД на СИ

( номин.) значения Допускаемые по Фактические за

влияющих факторов НД на СИ учетный период

Температура

окружающей

среды

УСПД

ТТ и ТН

Счетчик

УСПД

ТТ

Счетчик

ТН

Счетчик

50 Гц

20

0

С

(20±5)

0

С

20

0

С

600/5А

5 А

35000/100 В

3х220/380 В

(95-105)% Fном

(-60…45)

0

С

(-40…65)

0

С

(-25…60)

0

С

(5-120)% Iном

(1-150)% Iном

(80-120)% Uном

(99,8-100)% Fном

(-40…40)

0

С

(15…25)

0

С

(15…25)

0

С

(5-70)% Iном

(90-110)% Uном

Коэффициент

мощности

Потери

напряжения

Вторичная

нагрузка

Температура

окружающей

среды

ТТ

ТН

ТТ и ТН

Счетчик

УСПД

ТТ и ТН

Счетчик

УСПД

ТТ

Счетчик

ТН

Счетчик

(40-100)% Sном

(25-100)% Sном

50 Гц

20

0

С

(20±5)

0

С

20

0

С

400/5А

5 А

6000/100 В

3х220/380 В

(40-100)% Sном

(25-100)% Sном

(95-105)% Fном

(-60…45)

0

С

(-40…65)

0

С

(-25…60)

0

С

(5-120)% Iном

(1-150)% Iном

(80-120)% Uном

(40-90)% Sном

(35-90)% Sном

(99,8-100)% Fном

(-40…40)

0

С

(15…25)

0

С

(15…25)

0

С

(5-70)% Iном

(90-110)% Uном

Коэффициент

мощности

Потери

напряжения

Вторичная

нагрузка

Температура

окружающей

среды

ТТ

ТН

ТТ и ТН

Счетчик

УСПД

ТТ и ТН

Счетчик

УСПД

ТТ

Счетчик

ТН

Счетчик

(40-100)% Sном

(25-100)% Sном

50 Гц

20

0

С

(20±5)

0

С

20

0

С

600/5А

5 А

6000/100 В

3х220/380 В

(40-100)% Sном

(25-100)% Sном

(95-105)% Fном

(-60…45)

0

С

(-40…65)

0

С

(-25…60)

0

С

(5-120)% Iном

(1-150)% Iном

(80-120)% Uном

(40-90)% Sном

(35-90)% Sном

(99,8-100)% Fном

(-40…40)

0

С

(15…25)

0

С

(15…25)

0

С

(5-70)% Iном

(90-110)% Uном

Коэффициент

мощности

Потери

напряжения

Вторичная

нагрузка

ТТ

ТН

ТТ и ТН

Счетчик

УСПД

ТТ и ТН

Счетчик

УСПД

ТТ

Счетчик

ТН

Счетчик

(40-100)% Sном

(25-100)% Sном

50 Гц

20

0

С

(20±5)

0

С

20

0

С

150/5А

5 А

6000/100 В

3х220/380 В

(40-100)% Sном

(25-100)% Sном

(95-105)% Fном

(-60…45)

0

С

(-40…65)

0

С

(-25…60)

0

С

(5-120)% Iном

(1-150)% Iном

(80-120)% Uном

(40-90)% Sном

(35-90)% Sном

(99,8-100)% Fном

(-40…40)

0

С

(15…25)

0

С

(15…25)

0

С

(5-70)% Iном

(90-110)% Uном

239

п/ст. №56 яч. 14,

п/ст. №56 яч. 55,

п/ст. №128 яч. 20,

п/ст. №128 яч. 52,

РРС яч. 98,

ХФК яч.67,

ХФК яч.80,

ХФК РП-1 яч.83,

ХФК РП-2 яч.99,

п/ст №1 яч.6,

п/ст. №32 яч. 17,

п/ст. №23 яч. 46,

п/ст. №153 яч. 50,

п/ст. №153 яч.71,

п/ст. №31 яч.72,

п/ст. №31 яч.94,

п/ст. №17 яч.102,

п/ст. № 17 яч.116

"РРС" яч. 104

Коэффициент

мощности

108

Влияющие факторы

№№

точки

изме-

рения

Наименование

присоединения

Частота

Ток

Напряжение

Не менее 0,5 инд.

0,8÷0,95 инд..

Не более 0,25 %

0,25 % (ПУЭ)

0,08-0,22 %

Частота

240,

241,

247-

250,

252,

256-

263,

266-

268,

271,

272,

274-

279

Температура

окружающей

среды

УСПД

20

0

С

(-25…60)

0

С

(15…25)

0

С

Ток

Напряжение

Не менее 0,5 инд.

0,8÷0,95 инд..

Не более 0,25 %

0,25 % (ПУЭ)

0,08-0,22 %

Частота

253

п/ст. №23 яч. 21

Ново-Иркутская ТЭЦ

Ток

Напряжение

Не менее 0,5 инд.

0,8÷0,95 инд..

Не более 0,25 %

0,25 % (ПУЭ)

0,08-0,22 %

Объект

НормальныеПредельные по НД на СИ

( номин.) значения Допускаемые по Фактические за

влияющих факторов НД на СИ учетный период

Наименование параметров

объекта учета,

влияющих величин

Потери

напряжения

Не более 0,25 %0,25 % (ПУЭ)0,08-0,22 %

Вторичная

нагрузка

Температура

окружающей

среды

ТТ

ТН

ТТ и ТН

Счетчик

УСПД

ТТ и ТН

Счетчик

УСПД

ТТ

Счетчик

ТН

Счетчик

(40-100)% Sном

(25-100)% Sном

50 Гц

20

0

С

(20±5)

0

С

20

0

С

1000/5А

5 А

6000/100 В

3х220/380 В

(40-100)% Sном

(25-100)% Sном

(95-105)% Fном

(-60…45)

0

С

(-40…65)

0

С

(-25…60)

0

С

(5-120)% Iном

(1-150)% Iном

(80-120)% Uном

(40-90)% Sном

(35-90)% Sном

(99,8-100)% Fном

(-40…40)

0

С

(15…25)

0

С

(15…25)

0

С

(5-70)% Iном

(90-110)% Uном

Коэффициент

мощности

Потери

напряжения

Вторичная

нагрузка

ТТ

ТН

ТТ и ТН

Счетчик

УСПД

ТТ и ТН

Счетчик

(40-100)% Sном

(25-100)% Sном

50 Гц

20

0

С

(20±5)

0

С

(40-100)% Sном

(25-100)% Sном

(95-105)% Fном

(-60…45)

0

С

(-40…65)

0

С

(40-90)% Sном

(35-90)% Sном

(99,8-100)% Fном

(-40…40)

0

С

(15…25)

0

С

РП-7 яч.109,

РП-7 яч.121,

п/ст №151 яч.8,

п/ст. №47 яч. 11,

п/ст. №151 яч. 13,

п/ст. №4 яч. 16,

п/ст. №22 яч. 19,

п/ст. №31 яч. 51,

п/ст. №4 яч. 53,

п/ст. №22 яч. 54,

п/ст. №32 яч. 56,

п/ст. №1 яч. 57,

п/ст. №47 яч.58,

п/ст. №45 яч.65,

п/ст. №97 яч.69,

п/ст. №151 яч.78.

п/ст. № 45 яч.82,

п/ст. № 97 яч.85,

п/ст. № 81 яч.110,

п/ст. № 71 яч.114,

п/ст. № 71 яч.123,

п/ст. № 81 яч.124,

КПД яч.88,

НСЗ-2 яч.100

ТТ

Счетчик

ТН

Счетчик

750/5А

5 А

6000/100 В

3х220/380 В

(5-120)% Iном

(1-150)% Iном

(80-120)% Uном

(5-70)% Iном

(90-110)% Uном

Коэффициент

мощности

Потери

напряжения

Вторичная

нагрузка

Температура

окружающей

среды

ТТ

ТН

ТТ и ТН

Счетчик

УСПД

ТТ и ТН

Счетчик

УСПД

(40-100)% Sном

(25-100)% Sном

50 Гц

20

0

С

(20±5)

0

С

20

0

С

(40-100)% Sном

(25-100)% Sном

(95-105)% Fном

(-60…45)

0

С

(-40…65)

0

С

(-25…60)

0

С

(40-90)% Sном

(35-90)% Sном

(99,8-100)% Fном

(-40…40)

0

С

(15…25)

0

С

(15…25)

0

С

ТТ

Счетчик

ТН

Счетчик

1000/5А

5 А

220000/100 В

3х220/380 В

(5-120)% Iном

(1-150)% Iном

(80-120)% Uном

(5-70)% Iном

(90-110)% Uном

280- ВЛ-201,

287 ВЛ-202,

ВЛ-203,

ВЛ-204,

ВЛ-207,

ВЛ-208,

Правобережная А,

Правобережная Б

Коэффициент

мощности

Потери

напряжения

109

Влияющие факторы

№№

точки

изме-

рения

Наименование

присоединения

Частота

Ток

Напряжение

Не менее 0,5 инд.

0,8÷0,95 инд..

Не более 0,25 %

0,25 % (ПУЭ)

0,08-0,22 %

Частота

Ново-Зиминская ТЭЦ

Ток

Напряжение

Не менее 0,5 инд.

0,8÷0,95 инд..

Не более 0,25 %

0,25 % (ПУЭ)

0,08-0,22 %

Частота

ВЛ 110 кВ ГПП-1,

ВЛ 110 кВ ГПП-2,

ВЛ 110 кВ Ока А,

ВЛ 110 кВ Ока Б,

ВЛ 110 кВ

Новозиминская А,

ВЛ 110 кВ

Новозиминская Б

Усть-Илимская ТЭЦ

Ток

Напряжение

Не менее 0,5 инд.

0,8÷0,95 инд..

Не более 0,25 %

0,25 % (ПУЭ)

0,08-0,22 %

Объект

Наименование параметров

объекта учета,

влияющих величин

НормальныеПредельные по НД на СИ

( номин.) значения Допускаемые по Фактические за

влияющих факторов НД на СИ учетный период

Вторичная

нагрузка

Температура

окружающей

среды

ТТ

ТН

ТТ и ТН

Счетчик

УСПД

ТТ и ТН

Счетчик

УСПД

ТТ

Счетчик

ТН

Счетчик

(40-100)% Sном

(25-100)% Sном

50 Гц

20

0

С

(20±5)

0

С

20

0

С

1000/5А

5 А

15750/100 В

3х220/380 В

(40-100)% Sном

(25-100)% Sном

(95-105)% Fном

(-60…45)

0

С

(-40…65)

0

С

(-25…60)

0

С

(5-120)% Iном

(1-150)% Iном

(80-120)% Uном

(40-90)% Sном

(35-90)% Sном

(99,8-100)% Fном

(-40…40)

0

С

(15…25)

0

С

(15…25)

0

С

(5-70)% Iном

(90-110)% Uном

Коэффициент

мощности

Потери

напряжения

Вторичная

нагрузка

288, ОВ-1,

289 ОВ-2

Температура

окружающей

среды

ТТ

ТН

ТТ и ТН

Счетчик

УСПД

ТТ и ТН

Счетчик

УСПД

(40-100)% Sном

(25-100)% Sном

50 Гц

20

0

С

(20±5)

0

С

20

0

С

(40-100)% Sном

(25-100)% Sном

(95-105)% Fном

(-60…45)

0

С

(-40…65)

0

С

(-25…60)

0

С

(40-90)% Sном

(35-90)% Sном

(99,8-100)% Fном

(-40…40)

0

С

(15…25)

0

С

(15…25)

0

С

ТТ

Счетчик

ТН

Счетчик

1000/5А

5 А

110000/100 В

3х220/380 В

(5-120)% Iном

(1-150)% Iном

(80-120)% Uном

(5-70)% Iном

(90-110)% Uном

Коэффициент

мощности

Потери

напряжения

Вторичная

нагрузка

ВЛ 110 кВ

290-

Куйтун,

297

ВЛ

110 кВ Харик

Температура

окружающей

среды

ТТ

ТН

ТТ и ТН

Счетчик

УСПД

ТТ и ТН

Счетчик

УСПД

(40-100)% Sном

(25-100)% Sном

50 Гц

20

0

С

(20±5)

0

С

20

0

С

(40-100)% Sном

(25-100)% Sном

(95-105)% Fном

(-60…45)

0

С

(-40…65)

0

С

(-25…60)

0

С

(40-90)% Sном

(35-90)% Sном

(99,8-100)% Fном

(-40…40)

0

С

(15…25)

0

С

(15…25)

0

С

ТТ

Счетчик

ТН

Счетчик

1000/5А

5 А

110000/100 В

3х220/380 В

(5-120)% Iном

(1-150)% Iном

(80-120)% Uном

(5-70)% Iном

(90-110)% Uном

Коэффициент

мощности

Потери

напряжения

Вторичная

нагрузка

298-ВЛ-110 кВ Л-1

301 ЗРУ-110 кВ,

ВЛ-110 кВ Л-2

ЗРУ-110 кВ,

ВЛ-110 кВ Л-3

ЗРУ-110 кВ,

ВЛ-110 кВ Л-4

ЗРУ-110 кВ

Частота

ТТ

ТН

ТТ и ТН

Счетчик

(40-100)% Sном

(25-100)% Sном

50 Гц

(40-100)% Sном

(25-100)% Sном

(95-105)% Fном

(40-90)% Sном

(35-90)% Sном

(99,8-100)% Fном

110

Влияющие факторы

№№

точки

изме-

рения

Наименование

присоединения

Ток

Напряжение

Не менее 0,5 инд.

0,8÷0,95 инд..

Не более 0,25 %

0,25 % (ПУЭ)

0,08-0,22 %

Частота

302-

305

ШП-1,

ШП-2,

ШП-3,

ШП-4

Ток

Напряжение

Не менее 0,5 инд.

0,8÷0,95 инд..

Не более 0,25 %

0,25 % (ПУЭ)

0,08-0,22 %

Частота

306,

308,

313,

317,

324,

328

яч. 109 РП-32-1,

яч. 113 КТП-82,

яч. 213 КТП-82,

яч.224 ЦТР

Ввод №2,

яч. 413 ТП6 УСТ,

яч. 425 РП-32-2

Ток

Напряжение

Не менее 0,5 инд.

0,8÷0,95 инд..

Не более 0,25 %

0,25 % (ПУЭ)

0,08-0,22 %

Частота

307,

319

яч.110 КТП-0,

яч. 310 КТП-0

Ток

Напряжение

Не менее 0,5 инд.

0,8÷0,95 инд..

Объект

Наименование параметров

объекта учета,

влияющих величин

НормальныеПредельные по НД на СИ

( номин.) значения Допускаемые по Фактические за

влияющих факторов НД на СИ учетный период

Температура

окружающей

среды

УСПД

ТТ и ТН

Счетчик

УСПД

ТТ

Счетчик

ТН

Счетчик

50 Гц

20

0

С

(20±5)

0

С

20

0

С

8000/5А

5 А

10000/100 В

3х220/380 В

(95-105)% Fном

(-60…45)

0

С

(-40…65)

0

С

(-25…60)

0

С

(5-120)% Iном

(1-150)% Iном

(80-120)% Uном

(99,8-100)% Fном

(-40…40)

0

С

(15…25)

0

С

(15…25)

0

С

(5-70)% Iном

(90-110)% Uном

Коэффициент

мощности

Потери

напряжения

Вторичная

нагрузка

Температура

окружающей

среды

ТТ

ТН

ТТ и ТН

Счетчик

УСПД

ТТ и ТН

Счетчик

УСПД

ТТ

Счетчик

ТН

Счетчик

(40-100)% Sном

(25-100)% Sном

50 Гц

20

0

С

(20±5)

0

С

20

0

С

300/5А

5 А

10000/100 В

3х220/380 В

(40-100)% Sном

(25-100)% Sном

(95-105)% Fном

(-60…45)

0

С

(-40…65)

0

С

(-25…60)

0

С

(5-120)% Iном

(1-150)% Iном

(80-120)% Uном

(40-90)% Sном

(35-90)% Sном

(99,8-100)% Fном

(-40…40)

0

С

(15…25)

0

С

(15…25)

0

С

(5-70)% Iном

(90-110)% Uном

Коэффициент

мощности

Потери

напряжения

Вторичная

нагрузка

Температура

окружающей

среды

ТТ

ТН

ТТ и ТН

Счетчик

УСПД

ТТ и ТН

Счетчик

УСПД

ТТ

Счетчик

ТН

Счетчик

(40-100)% Sном

(25-100)% Sном

50 Гц

20

0

С

(20±5)

0

С

20

0

С

100/5А

5 А

10000/100 В

3х220/380 В

(40-100)% Sном

(25-100)% Sном

(95-105)% Fном

(-60…45)

0

С

(-40…65)

0

С

(-25…60)

0

С

(5-120)% Iном

(1-150)% Iном

(80-120)% Uном

(40-90)% Sном

(35-90)% Sном

(99,8-100)% Fном

(-40…40)

0

С

(15…25)

0

С

(15…25)

0

С

(5-70)% Iном

(90-110)% Uном

Коэффициент

мощности

Потери

напряжения

Вторичная

нагрузка

Температура

окружающей

среды

ТТ

ТН

ТТ и ТН

Счетчик

УСПД

ТТ и ТН

Счетчик

УСПД

ТТ

Счетчик

ТН

Счетчик

(40-100)% Sном

(25-100)% Sном

50 Гц

20

0

С

(20±5)

0

С

20

0

С

150/5А

5 А

10000/100 В

3х220/380 В

(40-100)% Sном

(25-100)% Sном

(95-105)% Fном

(-60…45)

0

С

(-40…65)

0

С

(-25…60)

0

С

(5-120)% Iном

(1-150)% Iном

(80-120)% Uном

(40-90)% Sном

(35-90)% Sном

(99,8-100)% Fном

(-40…40)

0

С

(15…25)

0

С

(15…25)

0

С

(5-70)% Iном

(90-110)% Uном

309,

312,

314,

315,

318,

322,

яч. 123 ТП-103,

яч. 210 ТП-6,

яч. 214 НПК,

яч. 215 РП-23,

яч. 225 КТП-98,

яч. 324 НПК,

Коэффициент

мощности

111

Влияющие факторы

№№

точки

изме-

рения

Наименование

присоединения

Частота

323

яч. 325 РП-105

Ток

Напряжение

Не менее 0,5 инд.

0,8÷0,95 инд..

Не более 0,25 %

0,25 % (ПУЭ)

0,08-0,22 %

Частота

310,

320

яч. 124 РП-18,

яч. 313 РП-18

Ток

Напряжение

Не менее 0,5 инд.

0,8÷0,95 инд..

Не более 0,25 %

0,25 % (ПУЭ)

0,08-0,22 %

Частота

311,

316,

321,

327

яч. 125 РП-17,

яч. 223 РП-32-4,

яч. 323 РП-17,

яч. 424 РП-32-3

Ток

Напряжение

Не менее 0,5 инд.

0,8÷0,95 инд..

Не более 0,25 %

0,25 % (ПУЭ)

0,08-0,22 %

Частота

325

яч. 415

РП-23

Объект

НормальныеПредельные по НД на СИ

( номин.) значения Допускаемые по Фактические за

влияющих факторов НД на СИ учетный период

Наименование параметров

объекта учета,

влияющих величин

Потери

напряжения

Не более 0,25 %0,25 % (ПУЭ)0,08-0,22 %

Вторичная

нагрузка

Температура

окружающей

среды

ТТ

ТН

ТТ и ТН

Счетчик

УСПД

ТТ и ТН

Счетчик

УСПД

ТТ

Счетчик

ТН

Счетчик

(40-100)% Sном

(25-100)% Sном

50 Гц

20

0

С

(20±5)

0

С

20

0

С

1500/5А

5 А

10000/100 В

3х220/380 В

(40-100)% Sном

(25-100)% Sном

(95-105)% Fном

(-60…45)

0

С

(-40…65)

0

С

(-25…60)

0

С

(5-120)% Iном

(1-150)% Iном

(80-120)% Uном

(40-90)% Sном

(35-90)% Sном

(99,8-100)% Fном

(-40…40)

0

С

(15…25)

0

С

(15…25)

0

С

(5-70)% Iном

(90-110)% Uном

Коэффициент

мощности

Потери

напряжения

Вторичная

нагрузка

Температура

окружающей

среды

ТТ

ТН

ТТ и ТН

Счетчик

УСПД

ТТ и ТН

Счетчик

УСПД

ТТ

Счетчик

ТН

Счетчик

(40-100)% Sном

(25-100)% Sном

50 Гц

20

0

С

(20±5)

0

С

20

0

С

600/5А

5 А

10000/100 В

3х220/380 В

(40-100)% Sном

(25-100)% Sном

(95-105)% Fном

(-60…45)

0

С

(-40…65)

0

С

(-25…60)

0

С

(5-120)% Iном

(1-150)% Iном

(80-120)% Uном

(40-90)% Sном

(35-90)% Sном

(99,8-100)% Fном

(-40…40)

0

С

(15…25)

0

С

(15…25)

0

С

(5-70)% Iном

(90-110)% Uном

Коэффициент

мощности

Потери

напряжения

Вторичная

нагрузка

Температура

окружающей

среды

ТТ

ТН

ТТ и ТН

Счетчик

УСПД

ТТ и ТН

Счетчик

УСПД

ТТ

Счетчик

ТН

Счетчик

(40-100)% Sном

(25-100)% Sном

50 Гц

20

0

С

(20±5)

0

С

20

0

С

200/5А

5 А

10000/100 В

3х220/380 В

(40-100)% Sном

(25-100)% Sном

(95-105)% Fном

(-60…45)

0

С

(-40…65)

0

С

(-25…60)

0

С

(5-120)% Iном

(1-150)% Iном

(80-120)% Uном

(40-90)% Sном

(35-90)% Sном

(99,8-100)% Fном

(-40…40)

0

С

(15…25)

0

С

(15…25)

0

С

(5-70)% Iном

(90-110)% Uном

Коэффициент

мощности

Потери

напряжения

Вторичная

нагрузка

Температура

окружающей

среды

ТТ

ТН

ТТ и ТН

Счетчик

УСПД

ТТ и ТН

Счетчик

УСПД

(40-100)% Sном

(25-100)% Sном

50 Гц

20

0

С

(20±5)

0

С

20

0

С

(40-100)% Sном

(25-100)% Sном

(95-105)% Fном

(-60…45)

0

С

(-40…65)

0

С

(-25…60)

0

С

(40-90)% Sном

(35-90)% Sном

(99,8-100)% Fном

(-40…40)

0

С

(15…25)

0

С

(15…25)

0

С

112

Влияющие факторы

№№

точки

изме-

рения

Наименование

присоединения

Ток

Напряжение

Не менее 0,5 инд.

0,8÷0,95 инд..

Не более 0,25 %

0,25 % (ПУЭ)

0,08-0,22 %

Частота

326

Объект

Наименование параметров

объекта учета,

влияющих величин

НормальныеПредельные по НД на СИ

( номин.) значения Допускаемые по Фактические за

влияющих факторов НД на СИ учетный период

ТТ

Счетчик

ТН

Счетчик

1000/5А

5 А

10000/100 В

3х220/380 В

(5-120)% Iном

(1-150)% Iном

(80-120)% Uном

(5-70)% Iном

(90-110)% Uном

Коэффициент

мощности

Потери

яч. 423

напряжения

КТП-98

Вторичная

нагрузка

Температура

окружающей

среды

ТТ

ТН

ТТ и ТН

Счетчик

УСПД

ТТ и ТН

Счетчик

УСПД

(40-100)% Sном

(25-100)% Sном

50 Гц

20

0

С

(20±5)

0

С

20

0

С

(40-100)% Sном

(25-100)% Sном

(95-105)% Fном

(-60…45)

0

С

(-40…65)

0

С

(-25…60)

0

С

(40-90)% Sном

(35-90)% Sном

(99,8-100)% Fном

(-40…40)

0

С

(15…25)

0

С

(15…25)

0

С

Активная электроэнергия и мощность

75

5,6;

77

88,91

206-

213

1,0

0,8

1,2

1,0

0,8

Таблица 3 – Приписанные значения характеристик погрешности измерений ИКК при рабочих

условиях применения СИ и при предельных отклонениях влияющих факторов

№№

ИИК

Класс точности

cos

ϕ

ТТТНСч

δ

2 %P

, [ %]

δ

5 %P

, [ %]

δ

20 %P

, [ %]

δ

100 %P

, [ %]

для диапазона для диапазона для диапазона для диапазона

W

P2 %

≤

W

Pизм

<W

P5 %

W

P5 %

≤

W

Pизм

<W

P20 %

W

P20 %

≤

W

Pизм

< W

P100 %

W

P100%

≤

W

Pизм

< W

P120%

1,0

0,2S 0,2 0,2S

0,9

0,8

1,0

0,2S0,50,2S

0,9

0,8

1,0

0,2S0,50,5S

0,9

0,8

1,0

0,5S0,20,2S

0,9

0,8

1,20,90,80,8

1,21,00,80,8

1,91,21,11,1

2,01,31,11,1

1,91,51,51,5

1,91,91,21,1

2,02,01,31,1

2,41,71,61,6

85,

92-103,

105-

107

;

111-115,

214-227,

232-

238

;

241-

244

;

246-267,

270-279,

292-295

0,5S0,50,5S

0,9

2,41,71,61,6

1,0

0,50,20,2S

0,9

0,8

не нормируют1,81,10,9

не нормируют1,91,21,0

не нормируют1,91,21,1

3,4

;

7-

32

;

33-

45, 51-

74, 76

;

78-84,

137,

139,

185-187,

189,

191,

193,

195,

197,

203-

205

0,50,50,2S

0,9

не нормируют1,01,31,1

113

Активная электроэнергия и мощность

1,0

0,8

46-50

№№

ИИК

Класс точности

cos

ϕ

ТТТНСч

δ

2 %P

, [ %]

δ

5 %P

, [ %]

δ

20 %P

, [ %]

δ

100 %P

, [ %]

для диапазона для диапазона для диапазона для диапазона

W

P2 %

≤

W

Pизм

<W

P5 %

W

P5 %

≤

W

Pизм

<W

P20 %

W

P20 %

≤

W

Pизм

< W

P100 %

W

P100%

≤

W

Pизм

< W

P120%

не нормируют2,21,71,6

86,87

;

104,

108-110

;

116-136

;

138

;

140-184

;

188

;

190

;

192,194,

196,198-

202

;

228-

231

;

239,

240,

245

;

268,

269

;

280-291,

296-328

0,50,50,5S

0,9

не нормируют2,21,71,6

1,0

0,51,00,2S

0,9

0,8

не нормируют2,11,61,4

не нормируют2,21,61,5

Реактивная электроэнергия и мощность

75

88,91

0,97/0,25

0,87/0,5

1,2

0,97/0,25

0,87/0,5

86,87

;

104,

108-110

;

116-136

;

138

;

140-184

;

188

;

190

;

0,97/0,25

№№

ИИК

Класс точности

cos

ϕ

/

ТТТНСч

sin

ϕ

δ

2 %Q

, [ %]

δ

5 % Q

, [ %]

δ

20 % Q

, [ %]

δ

100 % Q

, [ %]

для диапазона для диапазона для диапазона для диапазона

W

Q2 %

≤

W

Qизм

<W

Q5%

W

Q5 %

<W

Qизм

≤

W

Q20%

W

Q20%

<W

Qизм

≤

W

Q100%

W

Q100 %

<W

Qизм

≤

W

Q120%

0,2S 0,2 0,2S

5,6;

77

0,2S 0,5 0,2S

0,2S 0,5 0,5S

0,5S 0,2 0,2S

0,97/0,25

0,87/0,5

0,97/0,25

0,87/0,5

0,97/0,25

0,87/0,5

0,97/0,25

0,87/0,5

2,31,71,41,4

1,61,41,41,4

2,41,71,61,6

2,21,71,61,6

3,92,52,22,2

3,32,21,81,8

2,81,91,61,6

2,21,71,61,6

5,03,83,63,6

206-

213

85,

92-103,

105-

107

;

111-115,

214-227,

232-

238

;

241-

244

;

246-267,

270-279,

292-295

0,5S 0,5 0,5S

4,53,63,33,3

0,50,2 0,2S

0,97/0,25

0,87/0,5

не нормируют 2,3 1,6 1,5

не нормируют 2,2 1,6 1,5

не нормируют2,41,71,6

3,4

;

7-

32

;

33-

45, 51-

74, 76

;

78-84

;

137,

139,

185-187,

189,

191,

193,

195,

197,

203-

205

0,50,5 0,2S

не нормируют2,21,71,6

0,50,5 0,5S

не нормируют4,13,63,6

114

Реактивная электроэнергия и мощность

192,194,

196,198-

202

;

228-

231

;

239,

240,

245

;

268,

269

;

280-291,

296-328

№№

ИИК

Класс точности

cos

ϕ

/

ТТТНСч

sin

ϕ

δ

2 %Q

, [ %]

δ

5 % Q

, [ %]

δ

20 % Q

, [ %]

δ

100 % Q

, [ %]

для диапазона для диапазона для диапазона для диапазона

W

Q2 %

≤

W

Qизм

<W

Q5%

W

Q5 %

<W

Qизм

≤

W

Q20%

W

Q20%

<W

Qизм

≤

W

Q100%

W

Q100 %

<W

Qизм

≤

W

Q120%

0,87/0,5не нормируют3,93,43,3

46-500,51,0 0,2S

0,97/0,25

не нормируют 2,6 2,0 1,8

0,87/0,5 не нормируют 2,4 1,9 1,8

Примечания:

1. Границы интервала относительной погрешности измерительных каналов приведены с вероятностью Р=0,95

в рабочих условиях применения СИ и предельных отклонениях влияющих факторов.

2.В Табл. 3 приняты следующие обозначения:

W

Р1%

(W

Q1%

) – значение электроэнергии при 1%-ной нагрузке (минимальная нагрузка);

W

Р2%

(W

Q2%

) – значение электроэнергии при 2%-ной нагрузке (минимальная нагрузка);

W

Р5%

(W

Q5%

) – значение электроэнергии при 5%-ной нагрузке;

W

Р20 %

(W

Q20%

) – значение электроэнергии при 20%-ной нагрузке;

W

Р100%

(W

Q100%

) – значение электроэнергии при 100%-ной нагрузке (номинальная нагрузка);

W

Р120%

(W

Q120%

) – значение электроэнергии при 120%-ной нагрузке (максимальная нагрузка).

3НАК УТВЕРЖДЕНИЯ ТИПА

Знак утверждения типа наносится на титульные листы эксплуатационной документации на

Системуавтоматизированнуюинформационно-измерительнуюкоммерческогоучета

электроэнергии(АИИСКУЭ) ООО«Иркутскаяэнергосбытоваякомпания»

ОАО «Иркутскэнерго».

КОМПЛЕКТНОСТЬ

Комплектность АИИС КУЭ определена в проектной документации на систему и приведена

в таблице 4.

ГР № 37096-08

КТ 0,5 (3 шт.)

ГР № 2473-05

КТ 0,5 (10 шт.)

ГР № 15128-07

КТ 0,5 S(22 шт.)

Таблица 4 – Комплектность АИИС КУЭ ООО “ИЭСБК” ОАО"Иркутскэнерго"

№Наименование№Госреестра СИ РФПримечание

Основные технические компоненты

1Технические средства учета электроэнергии и мощности

1.1 Измерительные трансформаторы тока

1.1.1ТВ-35/25

ГР № 32123-06

КТ 0,5 (14 шт.)

1.1.2ТВ-110-IIУ2

1.1.3ТВ – 110-1ГР № 37096-08КТ 0,5 (4 шт.)

1.1.3ТВ-220

1.1.4ТВДМ-35

1.1.5ТВЛМ-10

1.1.6ТВУ -110-50

1.1.7ТВУ-110-5

1.1.8ТДУ-110

1.1.9ТКЛ-35-УХЛ

1.1.10ТЛК-10-5

ГР № 37096-08

ГР № 3642-89

ГР № 1856-63

ГР № 18576-02

ГР № 22345-06

ГР № 36723-07

ГР № 9143-06

КТ 0,5 (14 шт.)

КТ 0,5 (18 шт.)

КТ 0,5 (54 шт.)

КТ 0,5 (42 шт.)

КТ 0,5 (18 шт.)

КТ 0,5 (12 шт.)

КТ 0,5S (30 шт.)

КТ 0,5 (2 шт.)

1.1.11ТЛМ-10

1.1.12ТОЛ-10-1-105У2

115

ГР № 21256-03

КТ 0,5S (28 шт.)

ГР № 1276-59

КТ 0,5 (12 шт.)

ГР № 1261-08

КТ 0,5(38 шт.)

ГР № 37853-08

КТ 0,5 S( 86 шт.)

ГР № 12345-06

КТ 0,5 (14 шт.)

КТ 0,5 (26 шт.)

ГР № 32825-06

КТ 0,2S (3 шт.)

ГР № 2793-88

КТ 0,5 (33 шт.)

ГР № 2793-88

КТ 0,5 (6 шт.)

ГР № trial-95

КТ 0,2S (26 шт.)

ГР № 5719-03

КТ 0,5 (6 шт.)

ГР № 5719-03

КТ 0,5 (4 шт.)

ГР № 21255-03

КТ 0,5 (9 шт.)

ГР № 20952-01

КТ 0,2S(12 шт.)

ГР № 34191-07

КТ 0,5 (9 шт.)

ГР № 20951-06

КТ 0,5 (15шт.)

ГР № 26198-03

КТ 0,5 ( 3 шт.)

ГР № 3639-73

КТ 0,5 (6 шт.)

ГР № 32825-06

КТ 0,5 (7 шт.)

ГР № 32825-06

КТ 0,5 (18 шт.)

ГР № 2793-88

КТ 0,5 (4 шт.)

КТ 0,5 (5 шт.)

ГР № 15853-06

КТ 0,2 (2 шт.)

ГР № 13853-06

КТ 0,5 (7 шт.)

ГР № 37749-08

КТ 0,5 (28 шт.)

ГР № 26452-06

КТ 0,5 (35 шт.)

ГР № 26453-04

КТ 0,5 (11 шт.)

ГР № 3159-72

КТ 1 (5 шт.)

ГР № 24218-08

КТ 0,2 (7 шт.)

ГР № 24218-03

КТ 0,2 (1 шт.)

ГР № 20344-05

КТ 0,5 (2 шт.)

№Наименование

1.1.13 ТОЛ- 10

№Госреестра СИ РФ

ГР № 37543-08

Примечание

КТ 0,5 (27 шт.)

1.1.14ТОЛ-35

1.1.15ТПЛ-10

1.1.16ТПОЛ -0,5

1.1.17ТПОЛ- 10

1.1.18ТПОФУ-20

1.1.19ТПШФ-20

Свид-во о поверке

№№ 1-25 от 08.2003г.

№ 26/690 от 08.2008 г.

ГР № 32825-06

1.1.20 ТФЗМ-500

1.1.21 ТФЗМ -220

КТ 0,5 (30 шт.)

КТ 0,5 (27 шт.)

1.1.22ТФЗМ -110Б-УХЛ1

1.1.23ТФНД -220

1.1.24ТФНД-110М

1.1.25ТФМ-110-II-У1

1.1.26ТШВ-15

1.1.27ТШВ-15Б

1.1.28ТШЛ-20

1.1.29СТН -550

1.1.30KOKS 24D11

1.1.31SB – 0,8

1.1.32Т-0,66У3

1.1.33ТФНКД-500П

1.1.34ТФЗМ -110Б- IIIУ1

1.1.35ТФЗМ -220Б-IY-УХЛ-1

1.1.36ТФНД -35М

1.1.37ТФН-35

1.2

ГР № 17522-98

Измерительные трансформаторы напряжения

1.2.1CPB-550

1.2.2СРВ-245

1.2.3НКФ-110-57У1

1.2.4НКФ-110

1.2.5НКФ-220

1.2.6НКФ-500

1.2.7НАМИ-110

1.2.8НАМИ-110-УХЛ1

1.2.9НАМИ-220

116

ГР № 11094-87

КТ 0,5 (1 шт.)

ГР № 37545-08

КТ 0,5 (10 шт.)

ГР № 37545-08

КТ 0,5 (31 шт.)

ГР № 26451-04

КТ 0,5 (15 шт.)

ГР № 26451-04

КТ 0,5 (30 шт.)

ГР № 912-07

КТ 0,5 (6 шт.)

ГР № 1593-05

КТ 0,5 (4 шт.)

ГР № 25847-03

КТ 0,5 (4 шт.)

ГР № 831-69

КТ 0,5 (14 шт.)

ГР № 831-69

КТ 0,5 (35 шт.)

ГР № 2611-70

КТ 0,5 (40 шт.)

ГР № 2611-70

КТ 1 (18 шт.)

ГР № 17083-98

КТ 0,5 (1шт.)

ГР № 129712-06

КТ 0,5 (16 шт.)

1.3.1

1.3.2

1.3.3

1.3.4

1.3.5

1.3.6

1.3.7

1.4.1

1.4.2

1.4.3

2.3

26 шт.

№Наименование

№Госреестра СИ РФ

Примечание

1.2.10НАМИ-10

1.2.11ЗНОЛ-06-6УЗ

1.2.12ЗНОЛ-06-6

1.2.13ЗНОМ-35-54

1.2.14ЗНОМ-35

1.2.15ЗНОМ-35-65

1.2.16ЗНОМ - 15

1.2.17ЗНОМ – Э-6/10

1.2.18НТМИ-18

1.2.19НТМИ-10

1.2.20НТМИ-6

1.2.21НТМИ-6-66

1.2.22TJP 4

1.2.23VEF-36-03

1.3

А1R-3-AL-С29-Т+ГР № 14555-02

А1R-3-QL-С29-Т+ГР № 14555-02

А1R-4-AL-С29-Т+ГР № 14555-02

А2R-3-AL-С29-Т+ГР № 27428-04

А2R-4-AL-С29-Т+ГР № 27428-04

ЕА05RAL-B-4ГР № 16666-07

1.4

Счетчики электроэнергии трехфазные многофункциональные серии АЛЬФА

КТ 0,2S(А) по ГОСТ Р52323-2005 и

0,5(R) по ГОСТ Р 52425-2005 (10 шт.)

КТ 0,2S(А) по ГОСТ Р52323-2005 и

0,5(R)поГОСТ Р 52425-2005 (8 шт.)

КТ 0,2S(А) по ГОСТ Р52323-2005 и

0,5(R)поГОСТ Р 52425-2005 (108 шт.)

КТ 0,2S(А) по ГОСТ Р52323-2005 и

0,5(R) по ГОСТ Р 52425-2005 (55 шт.)

КТ 0,5S(А) по ГОСТ Р52323-2005 и

1,0(R) по ГОСТ Р 52425-2005 (85 шт.)

КТ 0,2S(А) по ГОСТ Р52323-2005 и

0,5(R) по ГОСТ Р 52425-2005 (45 шт.)

КТ 0,5S(А) по ГОСТ Р52323-2005 и

1,0(R) по ГОСТ Р 52425-2005 (17 шт.)

Комплекс аппаратно-программных средств

RTU-325L-E2-512-M2-B2ГР № 37288-08

сбор измерительной информации

от счетчиков (15 шт.)

RTU-325-E-512-M3 -B2ГР № 37288-08

сбор измерительной информации

от счетчиков (10 шт.)

от счетчиков 1 шт.)

RTU-325-E-512- M3-B8-Qi

2

- GГР № 37288-08

сбор измерительной

(

информации

Вспомогательные технические компоненты

2

2.1

2.2

22 шт

4 шт.

-

2.4

2.5

Средства вычислительной техники и связи

Модем ZyXEL U-336E+-

Модем Siemens M35S

Источник бесперебойного питания

(ИБП) APS Smart UPS 1500

Спутниковый модем GPS-1620X1-

Радиомодем

7 шт.

8 шт.

117

2.7

9 шт.

2.8

26 шт.

3

4.1

1 экз.

4.2

1 экз.

4.3

1 экз.

4.4

1 экз.

4.5

1 экз.

4.6

1 комплект

4.7

1 комплект

№Наименование№Госреестра СИ РФПримечание

2.6

1 шт.

-

Сервер базы данных-

Коммутатор Switch Cisco Catalyst

2950

Модули защиты линии от

перенапряжений DTR2T

Программные компоненты

Программное обеспечение,ГР № 20481-00

установленное на компьютере

типа IBM PC

ПО Windows NT 2003 Server

СУБД Oracle RE 8.х

Язык БД SQL

AC_Administrator – опрос счетчиков и

УСПД

ПО сбора данных AC_М_i2 Опция

двойных интервалов – сервер

АС_SE 5 (с лицензией Oracle на 5

пользователей)

АС_РE для одного АРМ

AC_Monitoring

AC_Диспетчер Заданий

AC_D диагностика

ПО «Альфа ЦЕНТР Утилиты»

ПО «Альфа-Смарт» для настройки

КАПС УСПД RTU 325L

ПО «ALPHAPLUS_AP» для

конфигурации и опроса счетчиков

ПО AC_LaрTop – для ноутбука

-

Эксплуатационная документация

Руководство пользователя

АИИС КУЭ ООО "Иркутская

энергосбытовая компания"

ОАО "Иркутскэнерго"

Паспорт-формуляр АИИС КУЭ

ООО "Иркутская энергосбытовая-

компания"ОАО "Иркутскэнерго"

Технологическая инструкция

АИИС КУЭ ООО "Иркутская

энергосбытовая компания"

ОАО "Иркутскэнерго"

Инструкция по формированию и

ведению базы данных АИИС КУЭ

ООО "Иркутская энергосбытовая

компания" ОАО "Иркутскэнерго"

Инструкция по эксплуатации

АИИС КУЭ ООО "Иркутская

энергосбытовая компания"

ОАО "Иркутскэнерго"

Методика поверки АИИС КУЭ

ООО "Иркутская энергосбытовая-

компания"ОАО "Иркутскэнерго"

Техническая документация на

комплектующие изделия

-

ПОВЕРКА

Поверка проводится в соответствии с документом «Cистема автоматизированная

информационно-измерительнаякоммерческогоучетаэлектроэнергии(АИИСКУЭ)

ООО «Иркутская энергосбытовая компания» ОАО «Иркутскэнерго». Методика поверки»

МП 003-2008, утвержденной ВСФ ФГУП «ВНИИФТРИ» в сентябре 2008 г.

Перечень основных средств поверки:

- средства поверки измерительных трансформаторов напряжения по ГОСТ 8.216-88;

118

-средстваповеркиизмерительных трансформаторов тока по ГОСТ 8.217-2003;

- средства поверки счетчиков электрической энергии в соответствии с документом:

«Счетчики электрической энергии трехфазные многофункциональные типа АЛЬФА. Методика

поверки» ГЦИ СИ «ВНИИМ им. Д.И. Менделеева», 2004 г.;

- средства поверки комплексов аппаратно-программных средств на основе УСПД серии RTU-

300 в соответствии с документом: «Комплексы аппаратно-программных средств для учета

электроэнергии на основе УСПД серии RTU-300. Методика поверки», ДИЯМ 466453.005 ФГУП

ВНИИМС, 2003 г.;

- средства измерений в соответствии с утвержденным документом «Методика выполнения

измерений электрической энергии и мощности АИИС КУЭ ООО «ИЭСБК» ОАО «Иркутскэнерго»

ФР ___________________________;

- переносной инженерный пульт – ноутбук с ПО и оптический преобразователь для работы

со счетчиками системы;

- Радиочасы МИР РЧ-01 (приемник, принимающий сигналы службы точного времени)

(ГР № 27008-04);

- ПО «Альфа-Смарт» для настройки КАПС на основе УСПД серии RTU-300»; ПО

«ALPHAPLUS_AP» для конфигурации и опроса счетчиков; ПО AC_LaрTop – для ноутбука.

Межповерочный интервал - 4 года.

НОРМАТИВНЫЕ И ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

ГОСТ 1983-2001 «Трансформаторы напряжения. Общие технические условия».

ГОСТ 7746-2001 «Трансформаторы тока. Общие технические условия».

ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие

технические условия».

ГОСТ Р 52425-2005 «Счетчики электрической реактивной энергии переменного тока

электронные. Общие технические условия».

ГОСТ Р 52323-2005 Статические счетчики активной энергии классов точности 0,2S и 0,5S.

ГОСТ Р 51841-2001 Программируемые контроллеры. Общие технические требования и

методы испытаний

ГОСТ Р 8.596-2002 «ГСИ. Метрологическое обеспечение измерительных систем. Основные

положения».

ГОСТ34.601-90.«Информационнаятехнология.Комплексстандартовна

автоматизированные системы. Автоматизированные системы. Стадии создания».

Готовы поверить данное средство измерений.

Поверка средств измерений.

ООО СУПРР 8(812)209-15-19, info@saprd.ru

ГРСИ	Наименование СИ	Тип СИ	Производитель	МПИ	Ссылка
63819-16	Система измерений количества и показателей качества нефти № 357 на ППСН "Языково"	Нет данных	Межрегиональное ОАО "Нефтеавтоматика", г.Уфа	1 год	Перейти
51538-12	Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) Филиала ОАО "ФСК ЕЭС" - МЭС Востока ПС 220 кВ "Аэропорт"	Нет данных	ООО "Телекор ДВ", г.Хабаровск	4 года	Перейти
82113-21	Газоанализаторы хроматографические полевые	ГХ-П001.2-2М	Общество с ограниченной ответственностью Научно-производственная компания "Геоэлектроника сервис" (ООО "Геоэлектроника сервис), г. Тверь	1 год	Перейти
58978-14	Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) Усть-Илимской ТЭЦ ОАО "Иркутскэнерго"	Нет данных	ЗАО "Ирмет", г.Иркутск	4 года	Перейти
78289-20	Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) АО "ТОСК" ГП		ООО "Интер РЭК", г.Москва	4 года	Перейти
