Машины трехкоординатные измерительные Bravo, ГРСИ 38798-08
Номер госреестра:
38798-08
Наименование СИ:
Машины трехкоординатные измерительные
Обозначение типа:
Bravo
Производитель:
Фирма "Hexagon Metrology S.p.A.", Италия
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
28.05.2023
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 32923
об утверждении типа средств измерений
Лист № 1
Всего листов 5
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Машины трехкоординатные измерительные Bravo
Назначение средства измерений
Трехкоординатные измерительные машины Bravo (далее - КИМ Bravo)
предназначены для измерений размеров корпусных деталей сложной формы (рам, шасси,
капотов
двигателей и т.д.), тяжелых
громоздких
деталей, отливок, деталей космической
техники, контроля технологической оснастки в автомобильной, судостроительной и
авиационной промышленности и в станкостроении.
Описание средства измерений
КИМ Bravo - трехкоординатная измерительная машина стоечной конструкции.
Выпускается нескольких модификаций, отличающихся друг от друга диапазоном
измерений, и двух исполнений: HP и HA, различающихся конструкцией опор.
Базовой частью КИМ Bravo является горизонтальный рычаг (один или два),
который представляет собой ось Y декартовой системы координат машины. Плечом,
перпендикулярнымкгоризонтальномурычагу,являетсяосьХ.Рычагнесет
измерительные головки (как контактные, так и бесконтактные) или другие устройства
измерения, а также разметочный инструмент.
Открытаяархитектурагоризонтальнойосиобеспечиваетоптимальную
доступность к измеряемым поверхностям детали, горизонтальные рычаги могут работать
одновременно, производя измерения одной и той же или различных поверхностей детали.
Точность перемещения по оси Z обеспечивается алюминиевой конструкцией
малой массы.
Перемещенияпоосямосуществляютсянавоздушныхподшипниках,
приспособленных для работы в цеховых условиях. КИМ имеет температурную
компенсацию и нечувствительна к вибрациям и загрязнениям окружающей среды.
Программное обеспечение специально адаптировано для задач, решаемых на
КИМ Bravo и включает в себя программу PC-DMIS, которая является стандартной для
ручного и автоматического измерения деталей.

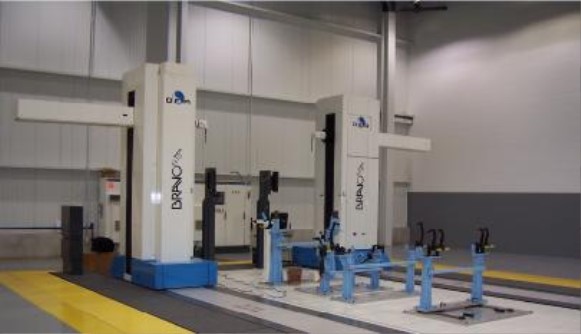

Рисунок 1 – Общий вид машин трехкоординатных измерительных Bravo
Лист № 2
Всего листов 5
PC-DMIS
v. 2012
210DF290
Welmec 7.2
Программное обеспечение
Программное обеспечение функционирует в среде MS Windows. Оно состоит из
пакета программ для измерения и обработки результатов, а также программы и системы
контроля средств измерений, расположенных в заранее скомпилированных бинарных
файлах и не может быть модифицировано. ПО блокирует редактирование для
пользователей и не позволяет удалять, создавать новые элементы или редактировать
протоколы.
Идентификационные данные программного обеспечения приведены в таблице:
Наименование
программного
обеспечения
Идентификацион-
ное наименование
программного
обеспечения
Номер версии
(идентифика-
ционный
номер)
программного
обеспечения
Цифровой
идентификатор
программного
обеспечения
(защитный ключ-
заглушка)
Алгоритм
вычисления
цифрового
идентификатора
программного
обеспечения
ROY-CAD++
DCC
Программное обеспечение является неизменным. Средства для программирования
или изменения метрологически значимых функций отсутствуют.
Главной защитой ПО является код доступа, предоставляемыйфирмой-
изготовителемнаинсталляционнойдискете(флеш-накопитель)ипозволяющий
администрировать базу данных пользователей, что предотвращает неавторизованное
использование ПО.
Защита программного обеспечения машин трехкоординатных измерительных Bravo
соответствует уровню «А» по МИ 3286-2010.
Лист № 3
Всего листов 5
MPE
p
, мкм,
13
13
15
15
20
20
28
20+13L/1000
£
50
(при t поверки от 16
до 26
°
С)
20+15L/1000
£
55
(при t поверки от 16
до 26
°
С)
28+20L/1000
£
75
(при t поверки от 16
до 26
°
С)
Предел
допускаемого
значения
погрешности
пространственных
измерений
Две
руки
1 °С/мин; 1 °С/ч; 3 °С/24 ч
Метрологические и технические характеристики
Исполнение машиныBRAVO HA
BRAVO HP
хх.14.20
хх.16.20
хх.14.24
хх.16.24
х.16.21
хх.16.25
хх.16.30
Модификация
машины
Диапазон измерений,
мм
Х
У
Z
6000/7000
1400
2000
6000/7000
1600
2000
6000/7000
1400
2400
6000/7000
1600
2400
4000/6000/7000/9000
1600
2100
4000/6000/7000/9000
1600
2500
4000/6000/7000/9000
1600
3000
Предел
допускаемого
значения
погрешности
измерительной
головки
Одна
рука
MPE
E
,
мкм
13+10L/1000
£
45 (при t 15+10L/1000
£
45(при t
поверки от 16 до 24
°
С) поверки от 16 до 24
°
С)
23+28L/1000
£
109 (при 25+28L/1000
£
109 (при
t поверки от 16 до 32 t поверки от 16 до 32
°
С)
°
С)
30+13L/1000
£
70 (при t поверки от 16 до 24
°
С)
55+32L/1000
£
145
(при t поверки от 16 до 32
°
С)
30+13L/1000
£
73
(при t поверки от 16
до 26
°
С)
30+15L/1000
£
80
(при t поверки от 16
до 26
°
С)
40+20L/1000
£
`106
(при t поверки от 16
до 26
°
С)
1
52
110/230 В, 50 - 60 Гц
Обеспечиваемое давление 8 бар, предварительно очищенный. Расход 20 л/мин
90, без конденсата
от +10 до +40
°
С
Разрешениемкм
Скорость м/мин
перемещения
Питание
Обеспечение
воздухом
Влажность воздуха%
Диапазон рабочих
температур
Температурные
градиенты
Массакг8000/90008000/90008000/90008000/9000от 3500 до 6345от 3550 до 6395от 3610 до 6455
Лист № 4
Всего листов 5
Знак утверждения типа
Знакутверждениятипананоситсянаэксплуатационнуюдокументацию
типографским методом и на заднюю панель прибора методом наклейки.
Комплектность средства измерений
Наименование
Трехкоординатная измерительная машина стоечной конструкции
Пульт управления КИМ
Программное обеспечение (на CD-диске)
ПЭВМ, клавиатура, мышь и сетевой кабель, принтер
Руководство по эксплуатации
Методика поверки
Инсталляционная дискета (флеш-накопитель)
Количество
1 экз.
1 экз.
1 экз.
1 экз.
1 компл.
1 экз.
1 экз.
Поверка
осуществляется по документу МП 38798-08 «Машины трехкоординатные измерительные
Bravo. Методика поверки», разработанному и утвержденному ГЦИ СИ ФГУП «ВНИИМС» в
августе 2008 г.
Дляпроведенияповеркинеобходимыследующиесредстваизмеренийи
вспомогательное оборудование:
- аттестованная сфера диаметром 30 или 50 мм;
- устройство с концевыми мерами длины; программное обеспечение для проведения поверки
в автоматическом режиме.
Сведения о методиках (методах) измерений
Метод измерений изложен в документе «Машины трехкоординатные измерительные
Bravo. Руководство по эксплуатации»
Нормативные и технические документы, устанавливающие требования к машинам
трехкоординатным измерительным Bravo
ГОСТ Р 8.763-2011 «Государственная система обеспечения единства измерений.
Государственная поверочная схема для средств измерений длины в диапазоне от 1·10
-9
до 50
м и длин волн в диапазоне от 0,2 до 50 мкм»
Техническая документация фирмы Hexagon Metrology S.p.A, Италия.
Рекомендации по областям применения в сфере государственного регулирования
обеспечения единства измерений
Выполнение работ по оценке соответствия промышленной продукции и продукции
других видов, а также иных объектов установленным законодательством Российской
Федерации обязательным требованиям.
Изготовитель
Фирма Hexagon Metrology S.p.A., Италия
Strada del Portone, 113
10095, Grugliasco (TO), Italy.
Phone:+39 011 4025111,
Fax: +39 011 7803254,
Web:
Лист № 5
Всего листов 5
Заявитель
Фирма «Galika AG», Швейцария,
Официальное представительство в России
117334, Россия, Москва, Пушкинская наб., 8а
тел. (495) 234-6000, 954-0900, 954-0909
факс (495) 954-4416
Е-mail:
Испытательный центр
Государственный центр испытаний средств измерений (ГЦИ СИ) ФГУП
«ВНИИМС», г. Москва,
Аттестат аккредитации Госреестр № 30004-08 от 27.06.2008г.
Адрес: 119361, г. Москва, ул. Озерная, д. 46; Тел./факс: (495) 437-55-77/437-56-66.
E-mail:
,
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииФ.В. Булыгин
«___»_______________ 2013 г.
М.п.
