Теплосчетчики M-CAL Compact (мод. 447, 450), ГРСИ 38723-08

Смотреть ГРСИ
38722-08

Номер госреестра:

38723-08

Наименование СИ:

Теплосчетчики

Обозначение типа:

M-CAL Compact (мод. 447, 450)

Производитель:

Фирма "Hydrometer GmbH", Германия (торговая марка "Danfoss A/S", Дания)

Межповерочный интервал:

4 года

Сведения о типе СИ:

Срок свидетельства

Срок свидетельства:

18.09.2018

Описание типа:

Скачать
описание типа СИ

Методика поверки:

Поверка<br>Аккредитованная лаборатория<br>8(812)209-15-19, info@saprd.ru

Поверка
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru

К сожалению, комментарии пока что отсутствуют. Вы можете быть первым. Оставить комментарий:

Описание типа средства измерения: Читать в отдельном окне

Untitled document

Приложение к свидетельству № 32822

об утверждении типа средств измерений

Лист № 1

Всего листов 5

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Теплосчетчики M-CAL Compact (модификации 447, 450)

Назначение средства измерений

Теплосчётчики M-CAL Compact (модификации 447, 450) (далее – теплосчётчики)

предназначены для измерения, регистрации и хранения значений количества тепловой

энергии и других параметров теплоносителя в закрытых водяных системах теплоснабжения

и абонентских узлах учета количества теплоты на объектах жилищно-коммунального

хозяйства и промышленности.

Область применения М-CAL Compact (мод. 447) – в составе узлов коммерческого

учета количества теплоты и теплоносителя в квартирах, на предприятиях тепловых сетей,

тепловых пунктах, объектах (зданиях) промышленного и бытового назначения.

Область применения М-CAL Compact (мод. 450) – в составе узлов коммерческого

учета количества энергии и расхода воды, затраченной на охлаждение в квартирах, на

предприятиях тепловых сетей, тепловых пунктах, объектах (зданиях) промышленного и

бытового назначения.

Описание средства измерений

Принцип работы теплосчётчиков состоитв измерении расхода теплоносителя,

температур теплоносителя в прямом и обратном трубопроводах систем теплоснабжения и

последующем определении тепловой энергии, объёма и других параметров теплоносителя

путём обработки измерений тепловычислителем.

Теплосчётчик состоит из:

первичных преобразователей расхода – счётчиков воды M-MKWZ (мод. 447) или

счетчиков воды M-MKKWZ (мод. 450) с импульсным выходом;

комплекта преобразователей температуры;

тепловычислителя;

В тепловычислителе обеспечивается вывод на дисплей следующей информации:

значений количества потреблённой тепловой энергии, объёма и расхода теплоносителя,

разности температур (∆Т), контроль работы дисплея, температуры воды на подающем

трубопроводе, температуры воды в обратном трубопроводе, мощности.

Программное обеспечение

Программноеобеспечениетеплосчетчикавыполняетфункцииконтроляза

измерением температуры и объема теплоносителя, вычисления расхода теплоносителя,

вычисления количества теплоты, архивирования и передачи измеренных и вычисленных

параметров теплоснабжения. Программное обеспечение выполняет функции вычисления и

измерения физических параметров теплоносителя, обновления дисплея, мониторинга

питания теплосчетчика, таймера, регистрации ошибок, тарификации, передачи данных через

встроенные интерфейсы.

Лист № 2

Всего листов 5

Класс защиты программного обеспечения «A» по МИ 3286-2010.

Наименование

ПО

Идентифика-

ционное

наименование

ПО

Номер версии

(идентифика-

ционный

номер) ПО

Цифровой

идентификатор ПО

(контрольная

сумма исполняе-

мого кода)

Алгоритм

вычисления

цифрового

идентификатора

ПО

10 D3 43

(Danfoss

M-Cal Compact)

204

04.01

00001-99999

CRC-16

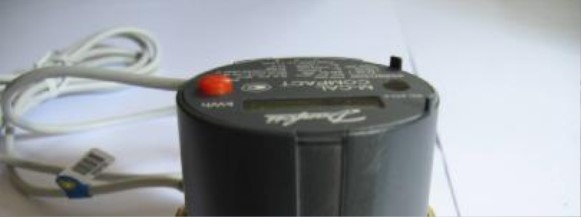

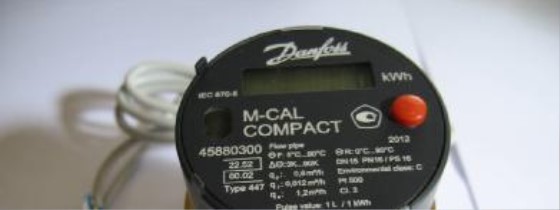

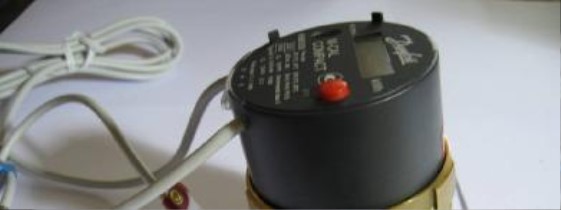

Фотография общего вида

Лист № 3

Всего листов 5

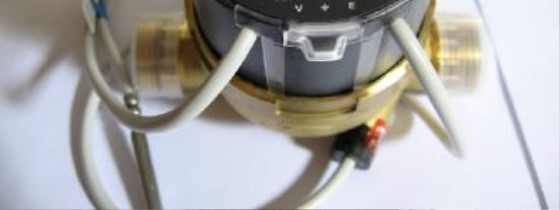

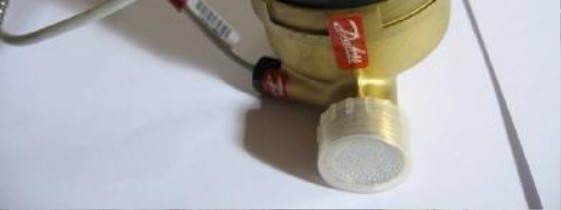

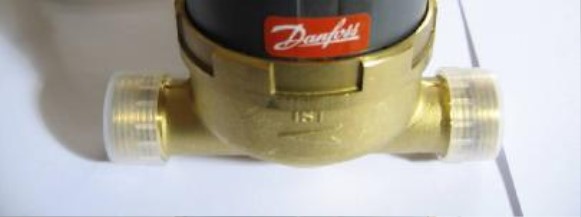

Схемы мест пломбировки теплосчетчиков

Пломба на

тепловычислителе

теплосчетчика M-CAL

Compact

Пломба на расходомере

теплосчетчика M-CAL

Compact

Пломба на

преобразователе

температуры

теплосчетчика

M-Cal Compact

Лист № 4

Всего листов 5

Метрологические и технические характеристики

Наименование

0,4-1,5

0-150

3-147

Тип модификации

Модификация 447Модификация 450

151520151520

1,2351,235

0,6 1,5 2,50,6 1,5 2,5

6 15 25 6 15 25

243 243 242 243 243 242

0,90,9

Pt 500

Номинальный диаметр,

DN, мм

Максимальный расход, м

/ч

Номинальный расход, м

/ч

Минимальный расход, л/ч

Потери давления q

, мбар

Рабочее давление, PN, бар

Масса, кг

Длина провода для

термопреобразователя, м

Тип термопреобразователя

Диапазон

измеряемой температуры,

Диапазон перепада

температур - ∆t,

Класс точности по ГОСТ Р ЕН

1434-1-2006

Диапазон показаний дисплея

9999,999-9999999

Знак утверждения типа

Знак утверждения типа наносится на лицевую панель теплосчётчика и на титульный

лист паспорта и руководства по эксплуатации.

Комплектность средства измерений

Наименование

1. Теплосчетчик в сборе

2. Прокладки для монтажа теплосчетчика на трубопроводе

3. Адаптер для монтажа датчика температуры в шаровом кране

4. Трехпроводной кабель для подключения к шине M-bus

5. Эксплуатационная документация

6. Методика поверки

Кол-во

1 шт.

2 шт.

1 компл.

1шт.

1 компл.

1шт.

Лист № 5

Всего листов 5

Поверка

осуществляется по документу МИ 2573-2000 «ГСИ. Теплосчётчики для водяных систем

теплоснабжения. Методика поверки. Общие положения».

Сведения о методиках (методах) измерений

изложены в документе «Теплосчетчики M-CAL Compact модификации 447, 450. Паспорт».

Нормативныеитехническиедокументы,устанавливающиетребованияк

теплосчетчикам M-CAL Compact

1. ГОСТ Р 51649-2000 «Теплосчётчики. Общие технические требования».

2. ГОСТ Р ЕН 1434-1-2006 «Теплосчётчики. Часть 1. Общие требования».

3. Рекомендация МИ 2412-97 «ГСИ. Водяные системы теплоснабжения. Уравнения

измерений тепловой энергии и количества теплоносителя».

4. Техническая документация фирмы «Hydrometer GmbH», Германия.

Рекомендации по областям применения в сфере государственного регулирования

обеспечения единства измерений

Осуществление торговли и товарообменных операций.

Изготовитель

Фирма «Hydrometer GmbH» (торговая марка «Danfoss»)

Адрес: Industriestrasse 13, 91522 Ansbach, Германия

Тел. + 49 981 18 06-0

Факс.+ 49 981 18 06-615

Заявитель

ООО «Данфосс»

Адрес: 143581, Российская Федерация, Московская область, Истринский район, сельское

поселение Павло-Слободское, деревня Лешково, д. 217

Тел.: +7 (495) 792-57-57

Факс: +7 (495) 792-57-58

Испытательный центр

ГЦИ СИ ФГУП «ВНИИМС», 119361, г. Москва, ул.Озерная, д.46,

тел. +7 495 437-55-77, факс.+7 495 437-56-66,

e.mail:office@vniims.ru

Аттестат аккредитации № 30004-08

Заместитель Руководителя

Федерального агентства по техническому

регулированию и метрологииФ.В. Булыгин

М.п.«___»__________2013 г.
