Номер госреестра:
3872-13
Наименование СИ:
Генераторы сигналов высокочастотные
Обозначение типа:
Г4-80
Производитель:
АО "Нижегородское НПО им.М.В.Фрунзе", г.Нижний Новгород
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
18.05.2023
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 51101/1
об утверждении типа средств измерений
Лист № 1
Всего листов 6
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Генераторы сигналов высокочастотные Г4-80
Назначение средства измерений
Генераторы сигналов высокочастотные Г4-80 (далее – генераторы) предназначены для
воспроизведения высокочастотных сигналов.
Описание средства измерений
Принцип действия генератора сигналов высокочастотного Г4-80 основан на генерации
высокочастотного сигнала в диапазоне частот от 2,56 до 4,0 ГГц в режимах:
- непрерывная генерация (НГ);
- внутренняя импульсная модуляция («ВНУТР. ИМ»);
- внешняя импульсная модуляция («ВНЕШН. ИМ»);
- внешняя частотная модуляция («ВНЕШН. ЧМ») (без гарантии параметров);
- режим электронной перестройки генерируемой частоты.
Генератор состоит из следующих основных блоков: генератора СВЧ (блока ВЧ),
модулятора, индикатора мощности и блока питания. Механически блоки укреплены на
передней панели, боковых кронштейнах и нижней крестовине. Каждый из блоков можно
вынуть из генератора, не нарушая механической целостности других.
Генератор смонтирован в каркасе, представляющем собой два боковых кронштейна,
соединенные спереди панелью, а сзади литым корпусом блока питания. С боков, сверху и снизу
генераторы закрываются крышками, защищающими все узлы от внешних механических
повреждений.
Генератор является источником СВЧ сигнала, калиброванного по частоте, уровню
выходной мощности и по параметрам импульсной модуляции. Они могут использоваться для
проверки чувствительности приемных устройств, измерения параметров четырехполюсников,
измерения динамического диапазона селективности приемных и анализирующих устройств,
проверки полос пропускания трактов и приборов, проверки и отработки аттенюаторов,
фильтров и других элементов тракта и применяются на объектах промышленности.
Генератор СВЧ выполнен на отражательном клистроне типа К-351. Коаксиальный
резонатор генератора с электрической длиной 3/4 λ. Перестройка резонатора осуществляется
бесконтактным Z-образным плунжером. Съемы мощности генератора – индуктивные.
Модулятор состоит из шасси с укрепленными на нем переключателями рода работ и
платой модулятора. Принцип модуляции основан на изменении мощности генерируемых
колебаний при изменении напряжения на отражателе клистрона. Напряжение на отражателе
клистрона складывается из напряжений, поступающих с потенциометра сопровождения и
нагрузочного резистора оконечного каскада модулятора.
Встроенный индикатор мощности представляет собой термоэлектрический ваттметр,
состоящий из приемного термоэлектрического преобразователя М5-78В и усилителя
постоянного тока (УПТ). С выхода УПТ сигнал поступает на стрелочный индикатор со шкалой,
прокалиброванной в децибелах.
Общий вид генератора сигналов высокочастотного Г4-80 приведен на рисунке 1.
Схема пломбировки от несанкционированного доступа, обозначение мест нанесения
знака поверки представлены на рисунке 2.
Лист № 2
Всего листов 6

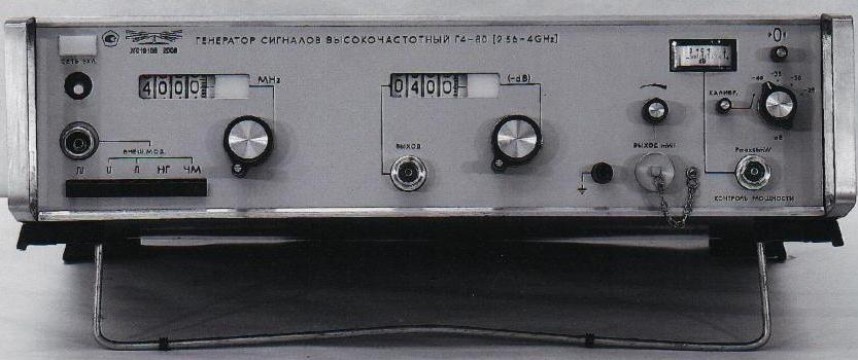

Рисунок 1 – Общий вид генератора сигналов высокочастотного Г4-80
Программное обеспечение
отсутствует.
Метрологические и технические характеристики
Значение
от 2,56 до 4,0
1
±0,5
1·10
-4
Таблица 1 - Метрологические характеристики
Наименование характеристики
Диапазон частот, ГГц
Запас по краям диапазона от номинального значения граничных
частот, %, не менее
Пределы допускаемой основной погрешности установки частоты по
шкале генератора, %
Нестабильность частоты при неизменных внешних условиях и
неизменном напряжении питания за любой выбранный произвольно
пятнадцатиминутныйинтервалвремениврежиме
немодулированных колебаний после времени установления рабочего
режима 1 ч, не более
Дополнительноевремяпрогревадляполученияуказанной
нестабильности после перестройки частоты, мин, не более
5
Место пломбирования с нанесением знака поверки (с двух сторон)
Рисунок 2 – Схема пломбировки от несанкционированного доступа,
обозначение мест нанесения знака поверки.
Лист № 3
Всего листов 6
±0,8**
от 0,1 до 200
0,2
5
Значение
±1·10
-4
±0,6
от 10
-4
до 10
-15
Продолжение таблицы 1
Наименование характеристики
Пределы изменения частоты выходного сигнала, вызываемые
ослаблением аттенюатора на 10 дБ относительно опорного уровня
мощности
Пределы допускаемой основной погрешности установки частоты по
шкале генератора в режиме амплитудно-импульсной модуляции
(внешняя модуляция импульсами «меандр» частотой 1000 Гц), %
Пределы регулирования уровня мощности на конце кабеля
(с переходом), подключенного к разъему ВЫХОД, Вт
Уровень мощности на конце кабеля (с переходом), подключенного к
дополнительному разъему ВЫХОД mW
1
, Вт, не менее
Пределы регулирования уровня мощности, дБ, не менее (Вт)
(3·10
-3
)*
50
(от 3·10
-3
до 3·10
-8
)
±1,0
±[1+0,9·10
(|A|-150)/20
]***
0,1
5
50
10/4,34
7/3,04
1,75
–30
1000±100
от 10 до 15
Пределы допускаемой основной погрешности установки опорного
уровня мощности 10
-4
Вт на конце кабеля (с переходом),
подключенного к разъему ВЫХОД (при К
CTU
нагрузки не более 1,2),
дБ
Пределы допускаемой основной погрешности установки ослабления
аттенюатора 90 дБ и промежуточных ослаблений (от 40 до 90 дБ), дБ
Пределыдопускаемойпогрешностиустановкиослабления
аттенюатора(приослабленияхсвыше 90дБ) сучетом
дополнительных погрешностей за счет больших ослаблений и
остаточной выходной мощности, дБ
Нестабильностьопорногоуровнявыходноймощностипри
неизменных внешних условиях и неизменном напряжении питания
за любой произвольно выбранный пятнадцатиминутный интервал
времени после времени установления рабочего режима 1 ч, дБ,
не более
Дополнительноевремяпрогревадляполученияуказанной
нестабильности после перестройки частоты, мин, не более
Волновое сопротивление выходов мощности, Ом
Сечение коаксиального тракта разъемов ВЫХОД, ВЫХОД mW
1
,
разъемов соединительных кабелей, мм
С коаксиальными переходами выходное сечение тракта, мм
(соединитель типа III по ГОСТ 13317-89)
Значениекоэффициентастоячейволныпонапряжению
некалиброванного выхода (на конце кабеля с переходом), не более
Уровень второй и третьей гармоник по отношению к уровню
сигнала несущей частоты, дБ, не более
Частота повторения высокочастотных импульсов типа «меандр» в
режимах внутренней и внешней импульсной модуляции, Гц
Амплитуда напряжения при внешней модуляции, В
Параметры импульсов внешнего источника модуляции:
- длительность импульсов, мкс
- длительность фронта и среза, мкс, не более
- неравномерность вершины, %, не более
- амплитудаимпульсовположительнойиотрицательной
полярности, В
от 7 до 40
Лист № 4
Всего листов 6
Продолжение таблицы 1
Наименование характеристикиЗначение
Параметры выходных высокочастотных импульсов в режиме
внешней импульсной модуляции:
- частота повторения при скважности не менее 2, кГцот 0,01 до 20
- длительность импульсов, мксот 0,5 до 200
- отличие длительности импульсов τ
и
с учетом поправки от
длительности модулирующих импульсов τ
м
, мкс, не более±(0,1·τ
и
+0,3)
- длительность фронта τ
ф
, мкс, не более 0,5·τ
и
(но не более 0,5)
- длительность среза τ
сп
, мкс, не болееτ
и
(но не более 0,5)
- неравномерность вершины, %±15
- выброс на вершине импульса, %, не более30
- нестабильность длительности импульса (дрожание фронта и
среза), мкс, не более0,2
Пределы допускаемой погрешности установки опорного пикового
значения выходной мощности в режиме амплитудной импульсной
модуляции при длительности высокочастотного импульса более
1 мкс, дБ±2,2
Параметры электронной перестройки генерируемой частоты и
внешней частотной модуляции (без гарантии параметров):
- полоса перестройки на уровне половинной мощности, МГц,
не менее2,5
- диапазон модулирующих частот, кГцот 0,05 до 20
- амплитуда модулирующих напряжений, В, не более 30
*На участке от 2560 до 2600 МГц допускается уменьшение максимальной мощности до
2,5·10
-3
Вт
** Допускаются периодические колебания в пределах ±0,5 деления и кратковременные
броски стрелки встроенного индикатора мощности в тех же пределах
*** где А – установленное ослабление аттенюатора, дБ
Значение
30
8
220±22
220±22
120
135
480
495
20
Таблица 2 – Основные технические характеристики
Наименование характеристики
Время установления рабочего режима, мин, не более
Время непрерывной работы, ч, не менее
Параметры электрического питания с содержанием гармоник до 5 %, В
- напряжение переменного тока частотой (50±0,5) Гц
- напряжение переменного тока частотой от 388 до 428 Гц
Потребляемая мощность, В·А, не более
Габаритные размеры, мм, не более
- высота
- ширина
- длина
Масса, кг, не более
Условия эксплуатации
- температура окружающей среды, ºС
- относительная влажность при температуре плюс 30 ºС, %
- атмосферное давление, кПа
Средний срок службы, лет
Средняя наработка на отказ, ч
от –10 до +40
95
от 84 до 106
10
10000
Лист № 5
Всего листов 6
Знак утверждения типа
наносится на лицевую панель генератора методом сеткографии и типографским методом на
титульные листы эксплуатационной документации.
Комплектность средства измерений
Количество
1 шт.
1 шт.
1 шт.*
1 шт.*
1 шт.
1 шт.
2 шт.
1 шт.
2 шт.**
2 шт.**
2 шт.**
6 шт.
1 экз.
1 экз.
1 экз.
1 шт.
1 шт.
Таблица 3 – Комплектность средства измерений
НаименованиеОбозначение
1 Генератор сигналов высокочастотный Г4-80 ЕЭ3.260.043-02
2 Кабель соединительный ЕЭ4.851.001
3 Кабель соединительный калиброванный ЕЭ4.851.001
4 Кабель соединительный калиброванный ЕЭ4.851.005
5 Шнур соединительныйЯНТИ.685631.006
6 Переход коаксиальный Э2-31НЕЭ2.754.566
7 Переход коаксиальный Э2-115/3ЕЭ2.236.126 8
Переход коаксиальный Э2-115/2ЕЭ2.236.131 9
Переход коаксиальный Э2-13НЕЭ2.754.548
10 Переход коаксиальный Э2-34НЕЭ2.754.569
11 Трансформатор согласованияЕЭ2.755.051Сп
12 Вставка плавкая ВП2Б-1В 2 А 250 ВОЮ0.481.005ТУ
13 Руководство по эксплуатации. Часть 1ЕЭ3.260.043РЭ
14 Руководство по эксплуатации. Часть 2. ПоверкаЕЭ3.260.043РЭ1
15 ФормулярЕЭ3.260.043-02ФО
16 КоробкаЕЦ4.180.192-02
17 Ящик укладочно-транспортныйЕЦ4.172.001-04
* Кабель имеет номер, соответствующий номеру генератора
** Поставляется по отдельному заказу
Поверка
осуществляется по документу ЕЭ3.260.043РЭ1 (Часть 2. Поверка) «Генераторы сигналов
высокочастотные Г4-78, Г4-79, Г4-80, Г4-81, Г4-82, Г4-83. Руководство по эксплуатации»,
утвержденному ГЦИ СИ ФБУ«Нижегородский ЦСМ» 04 марта 2013 г.
Основные средства поверки:
Частотомер электронно-счетный Ч3-66 (Регистрационный номер 9273-85);
Ваттметр поглощаемой мощности М3-51 (Регистрационный номер 7055-79);
Установка для измерения ослабления и фазового сдвига образцовая ДК1-16
(Регистрационный номер 9180-83);
Осциллограф универсальный С1-65 (Регистрационный номер 3371-72);
Генератор импульсов Г5-54 (Регистрационный номер 4221-74).
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых генераторов сигналов высокочастотных Г4-80 с
требуемой точностью.
Знакповеркинаноситсядавлениемнаспециальнуюмастикудвухпломб,
расположенных на боковых стенках в местах крепления стенок к корпусу.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Лист № 6
Всего листов 6
Нормативные и технические документы, устанавливающие требования к генераторам
сигналов высокочастотным Г4-80
ГОСТ 22261-94 Средства измерения электрических и магнитных величин. Общие
технические условия
ЕЭ3.260.043/048ТУ Технические условия. Генераторы сигналов высокочастотные
Г4-78, Г4-79, Г4-80, Г4-81, Г4-82, Г4-83
Изготовитель
Акционерноеобщество«Нижегородскоенаучно-производственноеобъединение
имени М.В. Фрунзе» (АО «ННПО имени М.В. Фрунзе»)
ИНН 5261077695
Адрес: 603950, Россия, г. Нижний Новгород, ГСП-299, пр. Гагарина, 174
Телефон (831) 469-97-14, факс (831) 466-66-00
Web-сайт:
Е-mail:
Испытательный центр
ГЦИ СИ Федеральное бюджетное учреждение «Государственный региональный центр
стандартизации, метрологиии испытаний вНижегородской области» (ФБУ «Нижегородский ЦСМ»)
Адрес: 603950, Россия, г. Нижний Новгород, ул. Республиканская, д. 1
Телефон (831) 428-78-78, факс (831) 428-57-48
Web-сайт:
Е-mail:
Аттестат аккредитации ГЦИ СИ ФБУ «Нижегородский ЦСМ» по проведению испытаний
средствизмерений вцелях утверждениятипа №30011-08 от 15.08.2011 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » _______________ 2017 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 56934-14 | Генераторы шума | NC 346Е | Фирма "Wireless Telecom Group, Inc. Noisecom", США | 1 год | Перейти |
| 52150-12 | Генераторы сигналов произвольной формы | 33250A, 33521A, 33522A | Фирма "Keysight Technologies Microwave Products (M) Sdn. Bhd.", Малайзия | 1 год | Перейти |
| 2137-65 | Титраторы высокочастотные лабораторные | ТВ-6Л1 | Опытный завод аналитических приборов ПО "Дила", Грузия, г.Гори | Нет данных | Перейти |
| 7426-88 | Преобразователи сигналов тензорезисторных датчиков в напряжение | 1925ПА-10М | АО "Тензоприбор", г.Краснодар | Нет данных | Перейти |
| 23872-02 | Генераторы оптические | ОГ-2-1 | Институт информационных технологий (ИИТ), Беларусь, г.Минск | 1 год | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
