Анализаторы цифровых каналов и трактов AnCom E-9, ГРСИ 38450-08
Номер госреестра:
38450-08
Наименование СИ:
Анализаторы цифровых каналов и трактов
Обозначение типа:
AnCom E-9
Производитель:
ООО "Аналитик ТелекомСистемы", г.Москва
Межповерочный интервал:
2 года
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
13.02.2019
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 32477
об утверждении типа средств измерений
Лист № 1
Всего листов 5
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Анализаторы цифровых каналов и трактов AnCom E-9
Назначение средства измерений
Анализаторы цифровых каналов и трактов AnCom E-9 (далее - анализаторы) предна-
значены для измерений параметров цифровых каналов и трактов на скорости 2048 кбит/c в
режиме без прекращения связи или с прекращением связи.
Фирменная этикетка
Описание средства измерений
Конструктивно анализатор состоит из размещенных в едином корпусе двух передат-
чиков и двух приемников, образующих двухканальный анализатор. Формирование сигналов
передатчика с заданной частотой, прием входных сигналов и логическое сравнение прини-
маемого цифрового сигнала с формируемым сигналом обеспечивается специализированной
микросхемой, управляемой встроенным компьютером, осуществляющим выработку, накоп-
ление и представление результатов измерений. Синхронизация анализаторов осуществляется
от внутреннего или внешнего источника или синхросигнала, выделенного из входного сиг-
нала.
Анализаторы позволяют формировать цифровой структурированный сигнал с пода-
чей испытательной последовательности в выбранные канальные интервалы, регистрировать
и анализировать ошибки в измерительном или рабочем структурированном сигнале на стан-
дартном первичном цифровом интерфейсе Е1 со скоростью передачи, равной 2048 кбит/с.
Обеспечивается генерация и измерение фазового джиттера (дрожания) цифрового
сигнала, внесение в цифровой сигнал между входом и выходом анализатора задержки и из-
мерение задержки между выходом и входом анализатора, введение и измерение отклонения
тактовой частоты от номинального значения, а также измерение уровня и оценка формы им-
пульса входного цифрового сигнала.
Предусматривается режим ввода цифрового эквивалента измерительного сигнала в
выбранный канальный интервал и оценка параметров измерительного сигнала.
По условиям эксплуатации анализаторы соответствуют группы 3 ГОСТ 22261-94.
Внешний вид анализатора и место защиты от несанкционированного доступа, изо-
бражены на рисунках 1 и 2 соответственно.

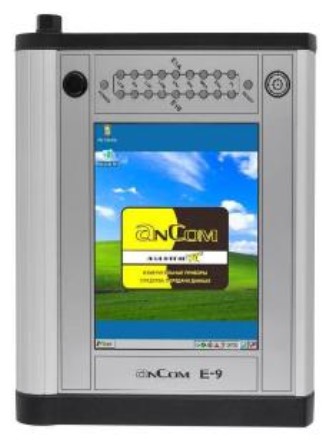

Рисунок 1. Внешний
вид анализатора
Место нанесения
знака утверждения типа
Рисунок 2
Лист № 2
Всего листов 5
ПО для Windows CE
ПО DSP
ПО FPGA
Программное обеспечение
Программное обеспечение (ПО) анализаторов состоит из ПО встроенного в анализа-
тор компьютера с Windows CE, встроенного ПО DSP, встроенного ПО FPGA. Идентифика-
ционные данные (признаки) метрологически значимой части ПО указаны в таблице 1.
Таблица 1
(идентифика-
ционный
идентификатор ПО
(контрольная сумма
Алгоритм
Идентифика-
Номер версииЦифровой
вычисления
Наименование ПОционное наиме- цифрового
нование ПО
номер) ПОисполняемого кода)
идентифика-
тора ПО
PE2.exeV4
2e48feefd7cee1a915MD-5
bc2ff36c7e3b6f
AnComE1.b00V2
b01c577ba622f04e4MD-5
0e20d88833e5c50
AnComE1.rbfV4
13eb8e4c67a5a399eMD-5
a1d575af43e2d9c
Встроенное ПО защищено от непреднамеренных и преднамеренных изменений, и
его запись осуществляется в процессе производства. Доступ к процессору исключен конст-
рукцией анализаторов Защита ПО анализаторов от непреднамеренных и преднамеренных
изменений соответствует уровню "С" согласно МИ 3286-2010.
Диапазон частот сигнала синхронизации на входе SYNC, кГц
Метрологические и технические и характеристики
Метрологическиеитехническиехарактеристикианализаторовприведенывтаблице 2.
Таблица 2
Значение
2048
Характеристика
Номинальное значение тактовой частоты, кГц
Пределы допускаемой погрешности по частоте при работе от внутреннего
источника синхронизации, Гц
±
5
120
Номинальное значение входного/выходного сопротивления, Ом
Передатчик
Затухание отражения входа синхронизации SYNC на частоте 2048 кГц, дБ,
не менее
18
2047,995 -
2048,005
Пределы допускаемой абсолютной погрешности частоты синхронизации
на входе SYNC, Гц
±
1
6
8
Затухание отражения выхода передатчика каналов А и В не менее, дБ,
в диапазонах частот, кГц:
51 - 102
102 - 3072
Номинальный уровень сигнала последовательности «Все 1» на нагрузке с
сопротивлением равным 120 Ом, дБм
1
15,3
Пределы допускаемой абсолютной погрешности номинального уровня
выходного сигнала, дБ
±
1
Диапазон вводимого отклонения тактовой частоты от номинального зна-
чения, Гц
минус 1500 -
1500
1
дБм – уровень мощности относительно уровня равного 1 мВт.
Лист № 3
Всего листов 5
Диапазон измерений отклонения тактовой частоты от номинального зна-
чения, Гц
минус 1500 -
1500
Характеристика
Значение
±
1
0,1 - 10
0,1 - 7
0,1 - 3
0,1 - 0,5
0,1 - 0,36
Пределы допускаемой абсолютной погрешности вводимого отклонения
частоты от номинальной частоты, Гц
Размах вводимого фазового джиттера (A), ЕИ
2
,
в диапазонах частот, Гц:
20 - 1000
3000
10000
18000 - 75000
75000 - 100000
Пределы допускаемой абсолютной погрешности размаха вводимого фазо-
вого джиттера, ЕИ
Минимальная воспроизводимая задержка передачи, мс
±
(0,05
.
A+0,01)
0,125
Пределы допускаемой относительной погрешности воспроизведения за-
держки передачи, %
±
1
Приемник
Затухание отражения при согласованном подключении входа приемника
каналов А и В, дБ, не менее
в диапазонах частот, кГц:
51 - 10212
102 - 204818
2048 - 307214
Модуль полного сопротивления высокоомного входа приемника каналов А и
В, Ом, не менее
в диапазонах частот, кГц:
51 - 102200
102 - 2048500
2048 - 3072400
±
5
минус 40 - 0
±
2,5
0,1 - 10
0,1 - 0,5
0,1 - 0,36
±
(0,05
.
A+0,014)
125 – 1250
.
10
3
Пределы допускаемой абсолютной погрешности измерений отклонения
тактовой частоты от номинального значения, Гц
Диапазон измерений уровня входного сигнала относительно номинально-
го значения, дБ
Пределы допускаемой абсолютной погрешности измерений уровня вход-
ного сигнала относительно номинального значения, дБ
Диапазон измерений фазового джиттера (A), ЕИ,
в диапазонах частот, Гц:
20 - 900
18000 - 75000
75000 - 100000
Пределы допускаемой абсолютной погрешности измерений размаха фазо-
вого джиттера, ЕИ
Диапазон измерения задержки передачи, мкс
Пределы допускаемой относительной погрешности измерений вносимой
задержки передачи, %,
±
2
2
ЕИ – единичный тактовый интервал – соответствует интервалу времени передачи одного
бита цифрового потока E1 равному 1/2048 кГц=488,28125 нс.
Лист № 4
Всего листов 5
Характеристика
Значение
47,5 - 52,5
187 - 242
35
225
´
175
´
45
1,5
Общие характеристики
Питание от сети переменного тока с частотой, Гц
и напряжением, В
Потребляемая мощность, ВА, не более
Габаритные размеры, мм, не более
Масса, кг, не более
Рабочие условия применения в диапазоне температур воздуха,
°
C,
при влажности воздуха при температуре +25
°
C, %, не более
Наработка на отказ, ч, не менее
Средний срок службы, лет, не менее
5 - 40
90
10000
10
Знак утверждения типа
Знак утверждения типа наносится на корпус анализаторов в виде наклейки.
Кол-во,
шт.
Формуляр (брошюра)
Методика поверки (брошюра)
Комплектность средства измерений
Комплект поставки приведен в таблице 3:
Таблица 3
изделия
Наименование комплектующего
Условное обозначение
Условие постав-
ки комплектую-
щего
1
Обязательно
1Обязательно
1Обязательно
1По заказу
5Обязательно
1Обязательно
1По заказу
1По заказу
1Обязательно
Блок анализатора
Источник питания
Кабель питания
Кабель USB
Кабель измерительный
Кабель заземления
Сумка транспортная
Коробка транспортная картонная
Компакт-диск (CD)
Руководство по эксплуатации (бро-
шюра)
1Обязательно
1Обязательно
E-9-C9 (или Е-9-С8)
С9-ИП
КП
USB/А-В
КИ13
К1
С9-СТУ
С9-КТ
Аналитик-ТС
4221-015-11438828-
08РЭ
4221-015-11438828-
08ФО
4221-015-11438828-
08МП
1Обязательно
Поверка
осуществляется в соответствии с документом 4221-015-11438828-08МП «Анализаторы циф-
ровых каналов и трактов AnCom E-9. Методика поверки», утвержденным директором ГЦИ
СИ «Связь Тест» ФГУП ЦНИИС в 2008 году и согласованным начальником ГЦИ СИ «Воен-
тест» 32 ГНИИИ МО РФ в 2009 году.
Основные средства поверки:
- микровольтметр В3-59 (Рег. № 8984-83): диапазон измерений от 0,01 до 100 В;
пределы допускаемой относительной погрешности измерений ± 0,05 %;
- частотомер электронно-счетный вычислительный Ч3-64/1(Рег. № 9135-83): диапа-
зон измерений частоты от 0,005 Гц до 1500 МГц, пределы допускаемой относительной по-
грешности измерений ±5
×
10
-7
.
Лист № 5
Всего листов 5
Сведения о методиках (методах) измерений
ТУ 4221-015-11438828-08. Анализатор цифровых каналов и трактов AnCom E-9. Ру-
ководство по эксплуатации.
Нормативныеитехническиедокументы,устанавливающиетребованияк
анализаторам цифровых каналов и трактов AnCom E-9
ГОСТ 22261-94. Средства измерений электрических и магнитных величин. Общие
технические условия.
ТУ 4221-015-11438828-08. Анализатор цифровых каналов и трактов AnCom E-9.
Технические условия
Рекомендации по областям применения в сфере государственного регулирования
обеспечения единства измерений
Деятельность в области обороны и безопасности государства.
В
ыполнение работ по оценке соответствия промышленной продукции и продукции
других видов, а также иных объектов установленным законодательством Российской Феде-
рации обязательным требованиям
Изготовитель
Общество с ограниченной ответственностью «Аналитик ТелекомСистемы» (ООО
«Аналитик ТелекомСистемы»)
Юридический (почтовый) адрес: 125424, г. Москва, Волоколамское шоссе, 73,
офис 323.
Телефон/Факс: (495) 775-60-11
E-mail:
Заявитель
Общество с ограниченной ответственностью «Маркет Гейт» (ООО «Маркет Гейт»)
Юридический (почтовый) адрес: 124460, г. Москва, Зеленоград, корп. 1205, н.п. 1.
Телефон: (495) 540-48-02; Факс: (499) 70-773-70
Испытательный центр
ФГУП ЦНИИС
Юридический (почтовый) адрес: 111141, Москва, 1-й проезд Перова поля, д. 8
Телефон: (495) 304-57-97; Факс (495) 674-00-67
E-mail:
Аттестат аккредитации ФГУП «ЦНИИС» по проведению испытаний средств изме-
рений в целях утверждения типа № 30112-13 от 22.03.2013 г.
_____________Ф.В. Булыгин
Заместитель Руководителя
Федерального агентства по техническому
регулированию и метрологии
М.п.«____»_______________2014 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 13402-92 | Анализаторы концентрации липидов | АКЛ-01 | НПП "Маста", г.Ковров | 1 год | Перейти |
| 17518-07 | Анализаторы состава вещества | РеСПЕКТ | ООО "Предприятие "Толоконников", г.Москва | 1 год | Перейти |
| 27094-04 | Анализаторы напряжений и структуры металлов магнитошумовые | Интроскан | НПРУП "Диагностика", Беларусь, г.Минск | 2 года | Перейти |
| 57006-14 | Анализаторы параметров цифровых каналов и трактов | SmartClass E1/Datacom | Фирма "JDSU Deutschland GmbH", Германия | 2 года | Перейти |
| 69930-17 | Анализаторы жидкости | CO2-Selector | Компания "Haffmans B.V.", Нидерланды | 1 год | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
