Приложение к свидетельству № 32337/1
об утверждении типа средств измерений
Лист № 1
Всего листов 7
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Мультиметры В7-64/3
Назначение средства измерений
Мультиметры В7-64/3 предназначены для измерения основных электрических величин:
напряжения и силы постоянного и переменного тока, а также сопротивления постоянному току
и частоты сигналов переменного тока.
Описание средства измерений
Мультиметры В7-64/3 (далее мультиметр) построен на принципе аналого-цифрового пре-
образования. Основу измерительной схемы составляет 24-битный АЦП на принципе сигма-
дельта модуляции, высокостабильный источник опорного напряжения и тракт обработки сиг-
налов напряжения и силы постоянного тока для масштабирования и преобразование сигналов,
поступающих на входные клеммы. Для измерения сигналов переменного тока применяется от-
дельный канал масштабирования сигналов с преобразователем среднеквадратического значения
в постоянное напряжения. Измерение сопротивления производится по реверсируемой схеме
прямого сравнения с единственным образцовым резистором. Измерение частоты осуществляет-
ся сравнением частоты входного сигнала с частотой опорного кварцевого генератора с помо-
щью набора переключаемых счетчиков импульсов и делителей частоты.
Результат измерения выводится на жидкокристаллический индикатор и в интерфейс для
подключения компьютера. Управление мультиметров производится с помощью шестнадцатик-
нопочной клавиатуры или посредством интерфейса.
Мультиметр выполнен в малогабаритном настольном корпусе. На передней панели распо-
ложен индикатор, клавиатура и входные клеммы. На задней панели расположены разъемы для
подачи сетевого питания и подключения кабеля интерфейса.

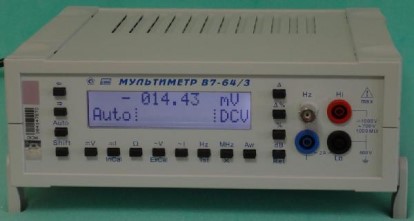

Общий вид мультиметра представлен на рисунке 1. Место нанесения поверительного
клейма указано на рисунке 2.
Место нанесения поверительного клейма
Рисунок 1 - Общий вид мультиметра В7-84Рисунок 2 - Место нанесения поверительного
клейма
Метрологические и технические характеристики
1 Мультиметр обеспечивает измерение напряжения постоянного тока до 1000 В положи-
тельной и отрицательной полярностей в соответствии с данными таблицы 1.
Лист № 2
Всего листов 7
Таблица 1 - Пределы допускаемой основной погрешности измерения напряжения постоянного
тока
Диапазон значений ото-Пределы допускаемойВходноеТемпературный
бражаемой шкалы основной погрешности сопротивление, коэффициент,
при T=Tк ± 5 ºCМОмне более,
±(ppm от Uх + ед.мл.р) ppm / ºC
от 000,000 до 500,000 мВ 40 + 3 Более 4
от 500,000 до 1999,999 40 + 5 10000 4
мВ 4
от 2,00000 до 12,50000 В40 + 2
от 12,5000 до 50,0000 В50 + 310±1 %5
от 50,0000 до 199,9999 В50 + 5 5
от 200,000 до 1250, 000 В50 + 3 5
Примечание -Тк - температура калибровки, Uх - измеряемое значение напряжения,
ppm - миллионная доля.
2 Мультиметр обеспечивает измерение среднеквадратического значения напряжения пе-
ременного тока (ACV) от 0,001 до 700 В в частотном диапазоне от 10 Гц до 1 МГц в соответст-
вии с данными таблицы 2.
мВ
5010
мВ
Таблица 2 - Пределы допускаемой основной погрешности измерения среднеквадратического
значения напряжения переменного тока
Диапазон значе-Пределы допускаемой основной погрешности
ний отображаемой при T=Tк ± 5 ºC , ±(% от Uх + ед.мл.р)
шкалыЧастота
от 10 от 20 от 40 до от 100 от 10 от 20 до от 50 до от 100 до от 0,2
до 20 до 40 100 Гцдо 10до 20 50 кГц 100 кГц 200 кГцдо 1
ГцГцкГцкГцМГц
от 001,00 до 020,00 Не нормируется
от 020,00 до199,99
1,5 + 0,5 +
0,2 + 100,1 + 10
0,2 + 10 0,5 + 103 + 205 + 50
мВ
от 200,00 до 1999,99
0,1+50
0,2 + 503 + 2005 + 500
0,2 + 50
0,1 + 50
от 0,20000 до
19,9999 В1,5 + 0,5 +0,5 +
от 02,0000 до 5050 0,15 0,3 + 100
19,9999 В+ 5050
от 020,000 до
199,999 В
от 200,00 до 750,001,50,50,20,20,3Не нормируется
В
Входное сопротивление прибора при измерении напряжения переменного тока не менее 1
МОм. Входная емкость не более 50 пФ.
3 Мультиметр обеспечивает измерение в соответствии с данными таблицы 3:
- силы постоянного тока (DCI) положительной и отрицательной полярностей до 2 А;
- среднеквадратического значения силы переменного тока (АСI) от 0,001 до 2 А в диапа-
зоне частот от 10 Гц до 5 кГц.
Лист № 3
Всего листов 7
Диапазон значенийСопротив-
отображаемой шкалыление шунта
0,02 + 2
0,03 + 0
Таблица 3 - Пределы допускаемой основной погрешности измерения силы постоянного тока и
среднеквадратического значения силы переменного тока
Пределы допускаемой основной Температурный
погрешности при T=Tк ± 5 ºC, коэффициент не
±(% от Iх + ед.мл.р.)более, ppm / ºC
Постоянный ток
от 000,00 до 1000,00
мА
0,1 Ом
25
1)
(50
2)
)
от1000,00 до 2000,00 (номинал)
мАВходное со-Переменный ток с частотой
противление
10 – 20 Гц20 – 40 Гц40 – 5 кГц
не более
от 000,00 до 2000,001,5 + 50,5 + 50,2 + 5
0,2 Ом
150
мА
Примечание -Iх - измеряемое значение силы тока.
1)
В температурном диапазоне от плюс 20 до плюс 40 ºC
2)
В температурном диапазоне от плюс 5 до плюс 20 ºC
4Мультиметробеспечиваетизмерениесопротивленияпостоянномутокудо
1000 МОм в соответствии с данными таблицы 4
Таблица 4 - Пределы допускаемой основной погрешности измерения сопротивления постоян-
ному току
Диапазон значенийПределы допускаемойИзмерительныйТемпературный
отображаемой шкалы основной погрешности ток, мкА коэффициент
при T=Tк ± 5 ºC,не более,
±(ppm от Rх + ед.мл.р.) ppm / ºC
от 0,00000 до 1,99999 кОм100 + 37
от 02,0000 до 19,9999 кОм100 + 37
от 020,000 до 150,000 кОм100 + 37
от 150,00 до 1999,99 кОм200 + 3
10000000
15
от 02,0000 до 19,9999 МОм 100 × R + 0
Rх+50000
15 × R
от 020,00 до 199,99 МОм 100 × R + 0 15 × R
от 0200 до 1999 Мом 100 × R + 0 15 × R
Примечания1 Rх - измеряемое значение сопротивления. В формуле измерительного тока
Rx выражено в Омах.
2 В диапазоне измеряемых сопротивлений свыше 2 МОм в формулу погреш-
ности входит параметр "R" – численно равный величине измеряемого со-
противления, выраженного в мегаомах.
5Мультиметробеспечиваетизмерениечастотывсоответствиисданными
таблицы 5.
Лист № 4
Всего листов 7
10 + 2
Таблица 5 - Пределы допускаемой основной погрешности измерения частоты
Диапазон значенийПределы допускаемойВходноеТемпературный
отображаемой шкалы основной погрешности сопротивление и коэффициент
при T=Tк ± 5 ºC,емкостьне более,
±(ppm от Fх + ед.мл.р.) ppm / ºC
Режим "Hz"
от ,000000 до 1,999999 кГцВходное сопро-
от 2,00000 до 19,99999 кГц тивление
от 20,0000 до 199,9999 кГц не менее
от 200,000 до 1999,999 кГц 40 кОм;
от 2000,00 до 19999,99 кГц1
от 20000,0 до 50000,0 кГц Емкость
Режим "MHz"не более
от 20000,0 до 199999,9 кГц10 + 2
15 пФ
1)
от 200000 до 1200000 кГц
1)
Типичное значение (не проверяется)
6 Дополнительная погрешность измерения напряжения сигналов несинусоидальной фор-
мы воспроизводимости от коэффициента амплитуды, равного отношению допустимой ампли-
туды измеряемого сигнала к его среднеквадратическому значению, не превышает значений,
приведенных в таблице 6.
Коэффициент амплитуды
бражаемой шкалы
Максимальная ам-
Таблица 6 - Дополнительная погрешность измерения напряжения сигналов несинусоидальной
формы
Диапазон значений ото-
Дополнительная погрешность, %
плитуда (пиковое
1 – 22 – 33 – 55 – 10
значение)
от 001,000 до 199,999 мВ 0,1 0,15 0,5 1 1,2 В
от 0,20000 до 1,99999 В 0,1 0,15 0,5 1 12 В
от 02,0000 до 19,9999 В 0,1 0,15 0,5 1 120 В
от 020,000 до 199,999 В 0,1 0,15 0,5 –
1)
1075 В
от 200,00 до 700,00 В0,10,15–
1)
–
1)
1075 В
от 001,00 до 199,99 мА0,10,150,511,2 А
от 200,00 до 2000,00 мА0,10,150,51 10 А
1)
В этом диапазоне данное значение коэффициента амплитуды не может быть достигнуто
вследствие ограничения максимальной амплитуды входного сигнала.
7 Мультиметр обеспечивает подавление помех:
- нормального вида с частотой питающей сети - не менее 70 дБ;
- общего вида постоянного тока - не менее 140 дБ;
- общего вида с частотой питающей сети - не менее 120 и 60 дБ соответственно при изме-
рении постоянного и переменного напряжения (или силы тока) и сопротивлении источника сиг-
нала не более 1 кОм.
8 Нормальные условия эксплуатации:
- температура окружающего воздуха Tк ± 5 ºC в пределах температурного диапазона от
плюс 15 до плюс 30 °С, где Тк - температура калибровки;
- относительная влажность от 30 до 80 %;
- атмосферное давление от 630 до 795 мм рт.ст.;
- напряжение питающей сети от 195 до 250 В частотой (50
±
1) Гц.
9 Рабочие условия эксплуатации:
Лист № 5
Всего листов 7
- температура окружающего воздуха от плюс 5 до плюс 40
°
С;
- относительная влажность до 90 % при температуре 25
°
С;
- атмосферное давление от 630 до 800 мм рт.ст.;
- напряжение питающей сети от 195 до 250 В частотой (50
±
1) Гц и содержанием гармо-
ник не более 5 %.
10 Мощность, потребляемая прибором от сети питания при номинальном напряжении, не
более 15 В∙А.
11 Масса мультиметра не более 2 кг.
12 Габаритные размеры мультиметров 251 х 85,5 х 208 мм (ширина х высота х длина).
Знак утверждения типа
наносят на лицевую панель мультиметра методом трафаретной печати (или аналогичным) и на
титульный лист паспорта типографским методом.
Комплектность средства измерений
Комплектность мультиметра приведена в таблице 7.
Таблица 7 - Комплектность мультиметра
ОбозначениеНаименование
Коли-Примечание
чество
1
[1]Укладочный ящик
1Черный
1Красный
1Байонет - 2 trial 1
1Интерфейс RS-232
2
2
2
1
1
1
Мультиметр В7-64КМСИ.411252.047
ФутлярКМСИ.323366.003
СоединительКМСИ.685631.038-01
СоединительКМСИ.685631.038
КабельКМСИ.685619.014
Шнур сетевойSCZ-1
КабельКМСИ.685619.014
Щуп игольчатыйХв4.266.005
Вставка плавкая ВП1-1ОЮ0.480.003ТУ
0,25 А 250 В
Вставка плавкая ВП2Б- ОЮ0.481.005ТУ
1В 3,15А 250 В
Мультиметр В7-64.КМСИ.411252.046РЭ
Техническое описание
и инструкция по экс-
плуатации. Часть 1
Мультиметр В7-64.КМСИ.411252.046РЭ1
Техническое описание
и инструкция по экс-
плуатации. Часть 2
Мультиметр В7-64.КМСИ.411252.046ФО
Формуляр
Преобразователь776898-31
GРIB-232CV-A (КОП-
СТЫК С2)
Кабель КОП Х1763001-02
(L = 2 м)
[1]Изготовитель
"NATIONAL
INSTRUMENTS"
(США)
[1]То же
Примечание -[1] - необходимость поставки определяется при заказе
Лист № 6
Всего листов 7
Поверка
осуществляется по документу КМСИ 411252.046РЭ, раздел 8 «Методика поверки» руководства
по эксплуатации, согласованному ГЦИ СИ «ФГУ Краснодарский ЦСМ» в марте 2008 г.
Основные средства поверки:
- вольтметр-калибратор постоянного напряжения В2-43, воспроизведение напряжения по-
стоянного тока до 1000 В, воспроизведение силы постоянного тока до 10 А;
- калибратор универсальный Н4-7, диапазон воспроизведения напряжений постоянного
тока от 0,0001 до 1000 В с погрешностью ± (0,015 – 0,1) %, диапазон воспроизведения напря-
жений переменного тока от 0,001 до 700 В в полосе частот от 0,01 до 100 кГц с погрешностью
±(0,05 – 0,3) %, диапазон воспроизведения силы постоянного тока от 0,001 до 20 А с погреш-
ностью ±(0,07 – 0,2) %, диапазон воспроизведения силы переменного тока от 0,001 до 20 А в
полосе частот от 0,01 до 10 кГц с погрешностью ±(0,1 – 0,3) %, диапазон воспроизведения со-
противлений постоянному току от 100 Ом до 1 МОм с погрешностью ±(0,03 – 0,2) %;
- меры электрического сопротивления Р3030 (1 кОм; 10 кОм; 100 кОм), Р4013 (1 МОм),
Р4023 (10 МОм);
- генератор сигналов высокочастотный Г4-164, диапазон частот от 0,1 МГц – 640 МГц,
выходной уровень до 0,2 В, погрешность установки частоты 0,003 %.
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на мастичную пломбу, закрывающую доступ к винтам крепления
нижней панели мультиметра. Знак поверки в виде наклейки наносится с левой стороны лицевой
панели мультиметра.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к мультиметрам
В7-64/3
ГОСТ trial-94 Средства измерений электрических и магнитных величин. Общие техни-
ческие условия.
ГОСТ 8.027-89 ГСИ. Государственный первичный эталон и государственная поверочная
схема для средств измерений электродвижущей силы и постоянного напряжения.
ГОСТ 8.022-91 ГСИ. Государственный первичный эталон и государственная поверочная
схема для средств измерений силы постоянного электрического тока.
МИ 1935-88 Государственная поверочная схема для средств измерений электрического
напряжения
МИ 1940-88 Государственная поверочная схема для средств измерений силы переменного
электрического тока
ГОСТ Р 51317.3.2-2006 Совместимость технических средств электромагнитная. Эмиссия
гармонических составляющих тока техническими средствами с потребляемым током не более
16 А (в одной фазе). Нормы и методы испытаний
ГОСТ Р 51317.3.3-2008 Совместимость технических средств электромагнитная. Ограни-
чение изменений напряжения, колебания напряжения и фликера в низковольтных системах
электроснабжения общего назначения. Технические средства с потребляемым током не более
16А (в одной фазе), подключаемые к электрической сети при несоблюдении определенных ус-
ловий подключения. Нормы и методы испытаний
ГОСТ Р 51522.1-2011 Совместимость технических средств электромагнитная. Электриче-
ское оборудование для измерения, управления и лабораторного применения. Часть 1. Общие
требования и методы испытаний
ГОСТ Р 51350-99 Безопасность электрических контрольно-измерительных приборов и ла-
бораторного оборудования. Часть 1. Общие требования
КМСИ 411252.046ТУ Мультиметр В7-64/3. Технические условия
Лист № 7
Всего листов 7
Изготовитель
Акционерное общество «Научно-производственная компания «РИТМ»
(АО «Компания «РИТМ»)
ИНН 2311016712
Адрес: 350072, г. Краснодар, ул. Московская, 5
Телефон: (861) 252-11-05, факс: (861) 252-33-41
Web-сайт:
E-mail:
Испытательный центр
ГЦИ СИ Федеральное бюджетное учреждение «Государственный региональный центр
стандартизации метрологии и испытаний в Краснодарском крае»
(ГЦИ СИ ФБУ «Краснодарский ЦСМ»)
Адрес: Россия, 350040, г. Краснодар, ул. Айвазовского, д. 104а
Телефон: (861) 233-76-50, факс: (861) 233-85-86
Web-сайт:
E-mail:
Аттестат аккредитации ГЦИ СИ ФБУ «Краснодарский ЦСМ» по проведению испытаний
средств измерений в целях утверждения типа № 30021-10 от 30.04.2010 г
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » _______________ 2018 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
