Описание типа средства измерения: Читать в отдельном окне

Untitled document

Приложение к свидетельству № 32336/1

об утверждении типа средств измерений

Лист № 1

Всего листов 8

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Мультиметры В7-84

Назначение средства измерений

Мультиметры В7-84 предназначены для измерения основных электрических величин: на-

пряжения и силы постоянного и переменного тока, а также сопротивления постоянному току и

частоты сигналов переменного тока.

Описание средства измерений

Мультиметры В7-84 (далее мультиметр) построены на принципе аналого-цифрового пре-

образования. Основу измерительной схемы составляет 24-битный АЦП на принципе сигма-

дельта модуляции, высокостабильный источник опорного напряжения и тракт обработки сиг-

налов напряжения и силы постоянного тока для масштабирования и преобразование сигналов,

поступающих на входные клеммы. Для измерения сигналов переменного тока применяется от-

дельный канал масштабирования сигналов с преобразователем среднеквадратического значения

в постоянное напряжения. Измерение сопротивления производится по реверсируемой схеме

прямого сравнения с единственным образцовым резистором. Измерение частоты осуществляет-

ся сравнением частоты входного сигнала с частотой опорного кварцевого генератора с помо-

щью набора переключаемых счетчиков импульсов и делителей частоты.

Результат измерения выводится на жидкокристаллический индикатор и в интерфейс для

подключения компьютера. Управление мультиметров производится с помощью шестнадцатик-

нопочной клавиатуры или посредством интерфейса.

В комплект мультиметра В7-84 входит дополнительный шунт для расширения пределов

измерения силы тока.

Мультиметр выполнен в малогабаритном настольном корпусе. На передней панели рас-

положен индикатор, клавиатура и входные клеммы. На задней панели расположены разъемы

для подачи сетевого питания и подключения кабеля интерфейса.

Общий вид мультиметра представлен на рисунке 1. Место нанесения поверительного

клейма указано на рисунке 2.

Метрологические и технические характеристики

1 Мультиметр обеспечивает измерение напряжения постоянного тока до 1000 В положи-

тельной и отрицательной полярностей в соответствии с данными таблицы 1.

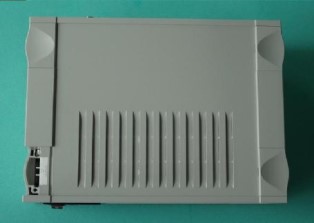

Место нанесения поверительного клейма

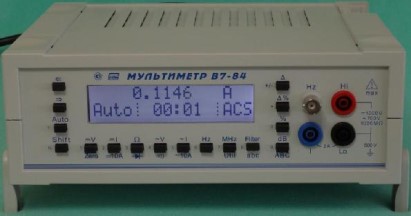

Рисунок 1 - Общий вид мультиметра В7-84Рисунок 2 - Место нанесения поверительного

клейма

Лист № 2

Всего листов 8

Таблица 1 - Пределы допускаемой основной погрешности измерения напряжения постоянного

тока

Пределы допус-НелинейностьВход-Темпера-

Пре-Диапазон значенийкаемой основ-аналого-ное со-турный

дел отображаемой шкалы

ной погрешно- цифрового преоб- про- коэффици-

Uп сти

, разования

, тивле- ент, не бо-

(ppm от Uх

ние,лее,

+ ppm от Uп)+ ppm от Uп)

МОмppm /

0,1 В

(0,0000

– 125,0000

) мВ

30 + 10 2 + 10 Более 2

1 В

(125,0000

– 1250,0000

) мВ

20 + 2 2 + 2

10000

10 В

(1,250000

– 12,500000

) В

20 + 2 2 + 2 2

100 В

(12,50000

– 125,00000

) В

30 + 2 3 + 2

1000 В

(125,0000

– 1250,0000

) В

40 + 2 5 + 2

Показан (подчеркиванием) разряд индикатора, отображаемый при включении режимов с

высоким разрешением (цифрового фильтра).

Uх – измеряемое значение напряжения; Uп – номинальное значение предела; ppm – мил-

лионная доля.

Обеспечивается на указанном пределе после прогрева не менее 1 ч, в течении

10 мин после выполнения автоматической калибровки нуля и изменении температуры ок-

ружающей среды в пределах T=

С.

Мультиметр обеспечивает измерение среднеквадратического значения напряжения пере-

менного тока (ACV) от 0,001 до 700 В в частотном диапазоне от 10 Гц до 1 МГц в соответствии

с данными таблицы 2.

Таблица 2 - Пределы допускаемой основной погрешности измерения среднеквадратического

значения напряжения переменного тока

Пределы допускаемой основной погрешности при,

(% от Uх +% от Uп)

Предел, Uп

0,2 В2 В20 В200 В700 В

Диапазон значе- от 1,000

от 20,000

от 200,000

от 2,00000

от 20,0000

от

ний отображае- до 20,000

до 250,000

додо 25,00000

до 250,0000

200,000

мой шкалы

мВмВ 2500,000

ВВ до

мВ750,000

от 5 до 10 Гц1,5 +1,5 + 0,051,5 + 0,0051,5 + 0,0051,5 + 0,0051,5 + 0

0,05

от 10 до 20 Гц0,5 +0,5 + 0,020,5 + 0,0050,5 + 0,0050,5 + 0,0050,5 + 0

0,02

от 20 до 40 Гц0,3 +0,3 + 0,020,3 + 0,0050,3 + 0,0050,3 + 0,0050,3 + 0

0,02

от 40 до 10000,1 +0,1 + 0,020,07 +0,07 + 0,005 0,07 + 0,0050,1 + 0

Гц 0,02 0,005

от 1 до 10 кГц0,1 +0,1 + 0,020,1 + 0,0050,1 + 0,0050,1 + 0,0050,15 + 0

0,02

от 10 до 20 кГц0,1 +0,1 + 0,020,1 + 0,0050,15 + 0,005 0,15 + 0,0050,3 + 0

0,05

от 20 до 50 кГц нн 0,2 + 0,05 0,2 + 0,01 0,3 + 0,01 0,3 + 0,01 нд

от 50 до 100 кГц нн 0,5 + 0,05 0,5 + 0,02 0,5 + 0,02 0,5 + 0,02 нд

от 100 до 200 нн 3 + 0.1 3 + 0,02 нн нд нд

кГц

Лист № 3

Всего листов 8

Продолжение таблицы 2

Пределы допускаемой основной погрешности при,

(% от Uх +% от Uп)

Предел, Uп

0,2 В0,2 В0,2 В

от 0,2 до 1 МГцнн5 + 0.25 + 0,05нннднд

Показан (подчеркиванием) разряд индикатора, отображаемый при включении режимов с

высоким разрешением (цифрового фильтра).

Uх – измеряемое значение напряжения; Uп – номинальное значение предела;

Тк – температура калибровки; нн – не нормируется; нд – не допускается.

Входное сопротивление прибора при измерении напряжения переменного тока не менее

1 МОм. Входная емкость не более 50 пФ.

Мультиметр обеспечивает измерение в соответствии с данными таблицы 3:

- силы постоянного тока (DCI) положительной и отрицательной полярностей до 12 А;

- среднеквадратического значения силы переменного тока (АСI) от 0,001 до 12 А в диапа-

зоне частот от 10 Гц до 5 кГц.

Таблица 3 - Пределы допускаемой основной погрешности измерения силы постоянного тока

Пределы допускаемой основной погрешности,

(% от Iх + % от Iп)

Предел, Iп0,2 А2 А10 А

Диапазон значений-

(0,000

– 2500,000

)

(0,0000

– 12,50000

)

отображаемой шкалы

мАА

Диапазон значений

отображаемой trial

-0,02 + 0,00050,03 + 0,002

0,0010

– 250,0000

250,000

– 2500,000

0,1000

– 12,50000

мАмА

1 + 0,01 1 + 0,005 1 + 0,01

0,5 + 0,01 0,5 + 0,005 0,5 + 0,01

0,3 + 0,01 0,3 + 0,005 0,3 + 0,01

0,1 + 0,01 0,1 + 0,005 0,1 + 0,01

0,2 + 0,01 0,2 + 0,005 0,5 + 0,01

0,1 (входное сопротивление не более 0,2)0,01 (0,02)

от 5 до 10 Гц

от 10 до 20 Гц

от 20 до 40 Гц

от 0,04 до 1 кГц

от 1 до 5 кГц

Номинальное сопро-

тивление шунта (вход-

ное сопротивление не

более), Ом

Температурный коэф-

фициент не более,

ppm/

25 в режиме измерения силы постоянного тока

100 в режиме измерения силы переменного тока

Показан (подчеркиванием) разряд индикатора, отображаемый при включении режимов с

высоким разрешением (цифрового фильтра).

Iх – измеряемое значение силы тока; Iп – номинальное значение предела; Тк – температура

калибровки; ppm – миллионная доля .

С внешним шунтом из комплекта мультиметра.

Мультиметр обеспечивает измерение сопротивления постоянному току до 1000 МОм и

выполнение «диодного» теста в соответствии с данными таблицы 4

Лист № 4

Всего листов 8

Таблица 4 - Пределы допускаемой основной погрешности измерения сопротивления постоян-

ному току

Пределы допускаемой ос-Измери-Температурный

Предел,Диапазон значенийновной погрешности,тельныйкоэффициент

Rпотображаемой шкалы

(% от Rх + % от Rп)

ток, мкАне более,

(% от Uх + % от Uп)

ppm /

0,5 кОмот 000,000

до 600,000

0,01 + 0,01 5

Ом

5 кОмот 0,600000

до 7,000000

0,01 + 0,0015

кОм 10,000

100 кОмот 7,00000

до 30,00000

0,01 + 0,0015

кОм

от 30,0000

до 150,0000

0,01 + 0,0015

кОм

1 Момот 0,1500000

до 2,000000

0,02 + 0,001R + 0,0515

Мом

от 2,00000

до 20,00000

0,01 × R + 0

15 × R

Мом

от 20,0000

до 200,0000

0,01 × R + 015 × R

Мом

от 0,20000

до 2,50000

0,01 × R + 015 × R

ГОм

5 В

от 0,0000

– 5,2000

В0,05 + 0,0045

Показан (подчеркиванием) разряд индикатора, отображаемый при включении режимов с

высоким разрешением (цифрового фильтра).

Rх или Uх – измеряемое значение сопротивления или напряжения; Rп или Uп – номиналь-

ное значение предела; Тк – температура калибровки; ppm – миллионная доля; R – численно

равно величине измеряемого сопротивления, выраженной в мегаомах.

Строка с параметрами в режиме диодного теста. Звуковой сигнал «прозвонки» включается,

когда напряжение на входных клеммах ниже 0,1 В (сопротивление ниже 1 кОм).

Мультиметробеспечиваетизмерениечастотывсоответствиисданными

таблицы 5.

Предел,

Fп

Емкость

не более

15 пФ

Таблица 5 - Пределы допускаемой основной погрешности измерения частоты

Входное

сопротив-

ление и

емкость

Температур-

ный коэффи-

циент не бо-

лее, ppm/

Диапазон значенийПределы допускаемой

отображаемой шкалы

основной погрешности,

(ppm от Fх + F) или

(ppm от Fх + ppm от Fп)

Режим «Hz»

5 + 0,002 Гц (5 + 80)

5 + 0,005 Гц (5 + 10)

5 + 0,01 Гц (5 + 2.5)

5 + 0,06 Гц (5 + 2)

5 + 0,2 Гц (5 + 2)

5 + 3 Гц (5 + 1)

25 Гцот 1,000

до 25,000

Гц

500 Гц от 25,000

до 500,000

Гц

4 кГцот 500,000

до 4000,000

Гц

32кГц от 4,00000

до 32,00000

кГц

125кГцот 32,0000

до 125,0000

кГц

3 МГцот 125,0000

ДО 999,9999

кГц

от 1000,000

до 3000,000

кГц

24 МГцот 3,00000

до 24,00000

МГц

5 + 25 Гц (5 + 1)

Входное

0,5

сопротив-

ление

не менее

40 кОм

Лист № 5

Всего листов 8

Предел,

Fп

Диапазон значений

отображаемой шкалы

Входное

сопротив-

ление и

емкость

Температур-

ный коэффи-

циент не бо-

лее, ppm/

64 МГц

от 24,00000

до 64,00000

МГц

Пределы допускаемой

основной погрешности,

(ppm от Fх + F) или

(ppm от Fх + ppm от Fп)

5 + 60 Гц (5 + 1)

Режим «MHz»

0,2 ГГц от1,0000

до 200,0000

5 + 0,2 кГц (5 + 1)

МГц

1,2 ГГцот 200,000

до 1200,000

5 + 1 кГц (5 + 1)

МГц

Пределы измерения частоты выбираются только автоматически

Показан (подчеркиванием) разряд индикатора, отображаемый при включении режима с вы-

соким разрешением “x2” (удвоение измерительного периода).

Fх – измеряемое значение частоты; F – аддитивная составляющая, выраженная в абсолют-

ном виде: Fп – номинальное значение предела ; Тк – температура калибровки; ppm – милли-

онная доля .

Дополнительная погрешность измерения напряжения сигналов несинусоидальной формы

от коэффициента амплитуды, равного отношению допустимой амплитуды измеряемого сигнала

к его среднеквадратическому значению, не превышает значений, приведенных в таблице 6.

Диапазон значений

2 – 33 – 5

вое значение)

Таблица 6 - Дополнительная погрешность измерения напряжения сигналов несинусоидальной

формы

Дополнительная погрешность, %Максимальная

отображаемой шкалы

1 – 2

Коэффициент амплитуды

5 – 10

амплитуда (пико-

от 001,000 до 199,999 0,1 0,150,5 1 1,2 В

мВ

от 0,20000 до 1,99999 В0,10,150,5112 В

от 02,0000 до 19,9999 В0,10,150,51120 В

от 020,000 до 199,999 В0,10,150,5 –

1075 В

от 200,00 до 700,00 В0,10,15–

–

1075 В

от 001,00 до 199.99 мА0,10,150,511,2 А

от 200,00 до 2000,000,10,150,51 10 А

мА

В этом диапазоне данное значение коэффициента амплитуды не может быть достигнуто

вследствие ограничения максимальной амплитуды входного сигнала.

7 Дополнительная погрешность при изменениях температуры окружающего воздуха в ра-

бочих условиях не превышает значений, рассчитанных на основании температурных коэффи-

циентов или не более одной десятой предела основной погрешности измерения на один градус

Цельсия.

8 Мультиметр обеспечивает подавление помех:

- нормального вида с частотой питающей сети - не менее 70 дБ;

- общего вида постоянного тока - не менее 140 дБ;

- общего вида с частотой питающей сети - не менее 120 и 60 дБ соответственно при изме-

рении постоянного и переменного напряжения (или силы тока) и сопротивлении источника сиг-

нала не более 1 кОм.

Лист № 6

Всего листов 8

9 Нормальные условия эксплуатации:

- температура окружающего воздуха Tк ± 5 ºC в пределах температурного диапазона от

плюс 15 до плюс 30 °С, где Тк - температура калибровки;

- относительная влажность от 30 до 80 %;

- атмосферное давление от 630 до 795 мм рт.ст.;

- напряжение питающей сети от 195 до 250 В частотой (50

1) Гц.

10 Рабочие условия эксплуатации:

- температура окружающего воздуха от плюс 5 до плюс 40

С;

- относительная влажность до 90 % при температуре 25

С;

- атмосферное давление от 630 до 800 мм рт.ст.;

- напряжение питающей сети от 195 до 250 В частотой (50

1) Гц и содержанием гармо-

ник не более 5 %.

11 Мощность, потребляемая прибором от сети питания при номинальном напряжении, не

более 15 В∙А.

12 Масса мультиметра не более 2 кг.

13 Габаритные размеры мультиметров 251 х 85,5 х 208 мм (ширина х высота х длина).

Знак утверждения типа

наносят на лицевую панель мультиметра методом трафаретной печати (или аналогичным) и на

титульный лист паспорта типографским методом.

Комплектность средства измерений

Комплектность мультиметра приведена в таблице 7.

Таблица 7 - Комплектность мультиметра

Наименование, тип

Обозначение

КМСИ. 411252.045

КМСИ.434156.053

КМСИ.323366.007

КМСИ.323221.009

КМСИ.685631.038-01

КМСИ.685631.038

КМСИ.685634.054

КМСИ.301536.004

USB A - USB B

SCZ-1R

Хв4.266.001

ОЮ0.481.005 ТУ

Коли-Примечание

чество

10,01 Ом

1Укладочный ящик

1Черный

1Красный

1Байонет – 2 штыря

1Замыкатель входа

1Интерфейса USB

1Сетевой

ОЮ0.481.005 ТУ

КМСИ.411252.044 РЭ

Мультиметр В7-84

Шунт токовый 10 А

Футляр *

Коробка

Соединитель

Нуль-блок

Кабель

Шнур соединительный

Щуп игольчатый

Вставка плавкая ВП2Б-1В

0,25 А 250 В

Вставка плавкая ВП2Б-1В

6,3 А 250 В

Мультиметр В7-84. Руководство

по эксплуатации. Часть 1.

Мультиметр В7-84. Руководство

по эксплуатации. Часть 2

КМСИ. 411252.044 РЭ1

Мультиметр В7-84. ФормулярКМСИ. 411252.044 ФО1

* Необходимость поставки определяется при заказе

Лист № 7

Всего листов 8

Поверка

осуществляется по документу КМСИ 411252.044РЭ, раздел 8 «Методика поверки» руководства

по эксплуатации, согласованному ГЦИ СИ «ФГУ Краснодарский ЦСМ» в марте 2008 г.

Основные средства поверки:

- вольтметр-калибратор постоянного напряжения В2-43, воспроизведение напряжения по-

стоянного тока до 1000 В, воспроизведение силы постоянного тока до 10 А;

- калибратор универсальный Н4-7, диапазон воспроизведения напряжений постоянного тока

от 0,0001 до 1000 В с погрешностью ± (0,015 – 0,1) %, диапазон воспроизведения напряже-

ний переменного тока от 0,001 до 700 В в полосе частот от 0,01 до 100 кГц с погрешностью

±(0,05 – 0,3) %, диапазон воспроизведения силы постоянного тока от 0,001 до 20 А с по-

грешностью±(0,07 – 0,2) %, диапазон воспроизведения силы переменного тока от 0,001

до 20 А в полосе частот от 0,01 до 10 кГц с погрешностью ±(0,1 – 0,3) %, диапазон воспро-

изведения сопротивлений постоянному току от 100 Ом до 1 МОм с погрешностью ±(0,03 –

0,2) %;

- меры электрического сопротивления Р3030 (1 кОм; 10 кОм; 100 кОм), Р4013 (1 МОм),

Р4023 (10 МОм);

- генератор сигналов высокочастотный Г4-164, диапазон частот от 0,1 МГц – 640 МГц, вы-

ходной уровень до 0,2 В, погрешность установки частоты 0,003 %.

Допускается применение аналогичных средств поверки, обеспечивающих определение мет-

рологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на мастичную пломбу, закрывающую доступ к винтам крепления

нижней панели мультиметра. Знак поверки в виде наклейки наносится с левой стороны лицевой

панели мультиметра.

Сведения о методиках (методах) измерений

приведены в эксплуатационном документе.

Нормативные и технические документы, устанавливающие требования к мультиметрам

В7-84

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие техни-

ческие условия.

ГОСТ 8.027-89 ГСИ. Государственный первичный эталон и государственная поверочная

схема для средств измерений электродвижущей силы и постоянного напряжения.

ГОСТ 8.022-91 ГСИ. Государственный первичный эталон и государственная поверочная

схема для средств измерений силы постоянного электрического тока.

МИ 1935-88 Государственная поверочная схема для средств измерений электрического

напряжения.

МИ 1940-88 Государственная поверочная схема для средств измерений силы переменного

электрического тока.

ГОСТ Р 51317.3.2-2006 Совместимость технических средств электромагнитная. Эмиссия

гармонических составляющих тока техническими средствами с потребляемым током не более

16 А (в одной фазе). Нормы и методы испытаний.

ГОСТ Р 51317.3.3-2008 Совместимость технических средств электромагнитная. Ограниче-

ние изменений напряжения, колебания напряжения и фликера в низковольтных системах элек-

троснабжения общего назначения. Технические средства с потребляемым током не более 16А (в

одной фазе), подключаемые к электрической сети при несоблюдении определенных условий

подключения. Нормы и методы испытаний.

ГОСТ Р 51522.1-2011 Совместимость технических средств электромагнитная. Электриче-

ское оборудование для измерения, управления и лабораторного применения. Часть 1. Общие

требования и методы испытаний.

ГОСТ Р 51350-99 Безопасность электрических контрольно-измерительных приборов и ла-

бораторного оборудования. Часть 1. Общие требования.

КМСИ 411252.044ТУ Мультиметр В7-84. Технические условия.

Лист № 8

Всего листов 8

Изготовитель

Акционерное общество «Научно-производственная компания «РИТМ»

(АО «Компания «РИТМ»)

ИНН 2311016712

Адрес: 350072, г. Краснодар, ул. Московская, 5

Телефон: (861) 252-11-05, факс: (861) 252-33-41

Web-сайт:

http://ritm.kret.com

E-mail:

info@ritmcompany.ru

Испытательный центр

ГЦИ СИ Федеральное бюджетное учреждение «Государственный региональный центр

стандартизации метрологии и испытаний в Краснодарском крае»

(ГЦИ СИ ФБУ «Краснодарский ЦСМ»)

Адрес: Россия, 350040, г. Краснодар, ул. Айвазовского, д. 104а

Телефон: (861) 233-76-50, факс: (861) 233-85-86

Web-сайт:

www.standart.kuban.ru

E-mail:

info@standart.kuban.ru

Аттестат аккредитации ГЦИ СИ ФБУ «Краснодарский ЦСМ» по проведению испытаний

средств измерений в целях утверждения типа № 30021-10 от 30.04.2010 г

Руководителя Федерального

агентства по техническому

регулированию и метрологииС.С. Голубев

М.п.« ___ » _______________ 2018 г.

Готовы поверить данное средство измерений.

Поверка средств измерений.

ООО СУПРР 8(812)209-15-19, info@saprd.ru

Похожие средства измерения:

ГРСИ	Наименование СИ	Тип СИ	Производитель	МПИ	Ссылка
14593-95	Мультиметры	В7-62	АООТ НПК "Ритм", г.Краснодар	1 год	Перейти
75651-19	Мультиметры	METRA	Фирма "GMC-I Messtechnik GmbH", Германия	4 года	Перейти
64826-16	Мультиметры оптические с ваттметрами, источниками, измерителями обратных потерь и тестерами	SmartClass Fiber (мультиметры), OLP-85 (ваттметры), OLS-85 (источники), ORL-85 (измерители) и OLT-85, OLTS-85 (тестеры)	Компания "Viavi Solutions Deutschland GmbH", Германия	1 год	Перейти
22455-02	Мультиметры оптические	Agilent 8153A/8163	Фирма "Agilent Technologies", Германия	1 год	Перейти
20085-11	Мультиметры цифровые	APPA-107, APPA-107N, APPA-109, APPA-109N	Фирма "APPA Technology Corporation", Тайвань	1 год	Перейти

Поверка средств измерений

ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru

Поверка средств измерений

Заказать поверкуМультиметры В7-84ГРСИ 38358-08

Заказать поверку
Мультиметры В7-84
ГРСИ 38358-08
