Номер госреестра:
38280-14
Наименование СИ:
Анализаторы
Обозначение типа:
ЦУ ТЕП
Производитель:
ЧАО "Дослiдне конструкторсько-технологiчне бюро теплоенергетичного приладобудування" (ДКТБ ТЕП), Украина, г.Киев
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
25.04.2019
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 54962
об утверждении типа средств измерений
Лист № 1
Всего листов 7
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Анализаторы ЦУ ТЕП
Назначение средства измерений
Анализаторы ЦУ ТЕП (далее по тексту – анализаторы) предназначены для измерений
спектрального коэффициента направленного пропускания или спектрального коэффициента
отражения веществ и материалов (в зависимости от конструктивного исполнения), вычисления
оптических характеристик веществ и материалов или содержания веществ в жидких или
сыпучих пробах (в соответствии с функциональным исполнением).
Описание средства измерений
Принципдействияанализаторов основан на спектрофотометрическом методе
измерения спектрального коэффициента направленного пропускания или спектрального
коэффициента отражения с последующим вычислением оптических характеристик веществ и
материалов или содержания веществ в жидких или сыпучих пробах по заданному алгоритму.
Анализаторы состоят из блока излучателей, измерительного преобразователя,
микропроцессора, элементов электронной схемы и цифрового дисплея.
Анализатор работает следующим образом:
- на исследуемый образец подается световое излучение определенной длины волны;
-интенсивностьпотока,пройденногочерезобразецсвета (ванализаторах
конструктивного исполнения I, которые измеряют спектральный коэффициент направленного
пропускания) или интенсивность потока, отраженного от образца света (в анализаторах
конструктивного исполнения II, которые измеряют спектральный коэффициент отражения),
преобразовывается фотоприемником в цифровой сигнал, а результат измерений спектрального
коэффициентанаправленногопропускания(спектральногокоэффициента отражения)
выводится на цифровой дисплей;
- оптические характеристики веществ и материалов или содержание веществ в жидких
или сыпучих пробах вычисляются микропроцессором исходя из измеренных значений
спектрального коэффициента направленного пропускания (спектрального коэффициента
отражения), результаты вычисления выводятся на цифровой дисплей.
Алгоритм вычисления оптических характеристик веществ и материалов или
содержания веществ в жидких или сыпучих пробах записан в памяти анализаторов.
Анализаторыимеютвыходнойсигналинформационнойсвязисвнешними
устройствами по стандартному интерфейсу RS-232.
Анализаторыимеютдваконструктивныхисполнения,отмеченныевыше,и
функциональныеисполнения. Условныеобозначенияфункциональных исполнений
анализаторов конструктивного исполнения I, функции, которые они выполняют, приведены в
таблице 1, а для исполнений анализаторов конструктивного исполнения II – в таблице 2. По
отдельному заказу анализаторы могут выполнять вычислительные функции, не приведенные в
таблицах 1 и 2.
Лист № 2
Всего листов 7
Обозначение
функционального
исполнения
Выполняемые функции
Обозначение
функционального
исполнения
Выполняемые функции
Таблица 1
ЦУ ТЕП-I-1
Вычислительных функций не выполняет
Диапазоны, в которых
вычисляются оптические
характеристики веществ и
материалов или содержание
веществ в пробах
От 5,0 до 95,0 %
ЦУ ТЕП-I-2
Вычисление цветности соков
ЦУ ТЕП-I-3
Вычисление цветности растительных
масел
ЦУ ТЕП-I-4
ЦУ ТЕП-I-5
В соответствии с
заказом
От 0,1 до 70,0 ед.
Ловибонда красных и
желтых, от 0,0 до 9,0 ед.
Ловибонда синих
От 0,0 до 100,0 у.е. по
йодной шкале
От 1,0 до 14,0 ед. Гарднера
ЦУ ТЕП-I-6
От 0,5 до 8,0 ед. ЦНТ
ЦУ ТЕП-I-7
От 10,0 до 15,0 %
ЦУ ТЕП-I-8
От 8,0 до 15,0 %
ЦУ ТЕП-I-9
От 8,0 до 15,0 %
ЦУ ТЕП-I-10
От 20,0 до 45,0 %
ЦУ ТЕП-I-11
От 20,0 до 60,0 %
ЦУ ТЕП-I-12
От 20,0 до 60,0 %
ЦУ ТЕП-I-13
От 20,0 до 60,0 %
ЦУ ТЕП-I-14
От 1,0 до 55,0 %
ЦУ ТЕП-I-15
От 1,0 до 55,0 %
ЦУ ТЕП-I-16
Вычисление цветности растительных
масел
Вычисление цветности растительных
масел
Вычисление цветности тёмных
нефтепродуктов
Вычисление массовой доли белка в
жидкой пробе зерна пшеницы
Вычисление массовой доли белка в
жидкой пробе зерна ячменя
Вычисление массовой доли белка в
жидкой пробе пивоваренного солода
Вычисление массовой доли белка в
жидкой пробе семян сои
Вычисление массовой доли белка в
жидкой пробе комбикормов
Вычисление массовой доли белка в
жидкой пробе шрота семян
Вычисление массовой доли белка в
жидкой пробе жмыха семян
Вычисление массовой доли масла в
жидкой пробе шрота семян
Вычисление массовой доли масла в
жидкой пробе жмыха семян
Вычисление мутности проб веществ
ЦУ ТЕП-I-17
Вычисление цветности сахарных
растворов
В соответствии с
заказом
От 20,0 до 200,0 ед.
ICUMSA
Таблица 2
ЦУ ТЕП-II-1
Вычислительных функций не
выполняет
Диапазоны, в которых
вычисляются оптические
характеристики веществ и
материалов или содержание
веществ в пробах
От 5,0 до 95,0 %
ЦУ ТЕП-II-2
ЦУ ТЕП-II-3
ЦУ ТЕП-II-4
Вычисление цветности фосфатидных
концентратов
Вычисление цветности сахара-песка
Вычисление цветности сахара-песка
ЦУ ТЕП-II-5
ЦУ ТЕП-II-6
ЦУ ТЕП-II-7
Лист № 3
Всего листов 7
В соответствии с
заказом
От 20,0 до 200,0 ед. ICUMSA
От 0,0 до 7,0 ед.
Брауншвейга
От 0,00 до 1,92 ед. Штаммера
От 1,0 до 100,0 ед. РЗБПЛ
От 5 до 95 %
ЦУ ТЕП-II-8
Вычисление цветности сахара-песка
Вычисление белизны муки
Измерение спектрального
коэффициента отражения сыпучих
строительных материалов
Вычисление цветности соков
ЦУ ТЕП-II-9
ЦУ ТЕП-II-10
В соответствии с
заказом
От 1,0 до 3,0 ед.
HUNTERLAB
От 0,0 до 50,0 %
ЦУ ТЕП-II-11
От 0,0 до 40,0 %
ЦУ ТЕП-II-12
От 14,0 до 40,0 %
ЦУ ТЕП-II-13
От 10,0 до 15,0 %
ЦУ ТЕП-II-14
От 8,0 до 15,0 %
ЦУ ТЕП-II-15
Вычисление цветности
томатопродуктов
Вычисление массовой доли углерода в
пробе золы уносов
Вычисление массовой доли породы в
пробе угля
Вычисление массовой доли клейковины
в пробе зерна пшеницы
Вычисление массовой доли белка в
пробе зерна пшеницы
Вычисление массовой доли белка в
пробе зерна ячменя
Вычисление массовой доли белка в
пробе семян сои
От 20,0 до 45,0 %

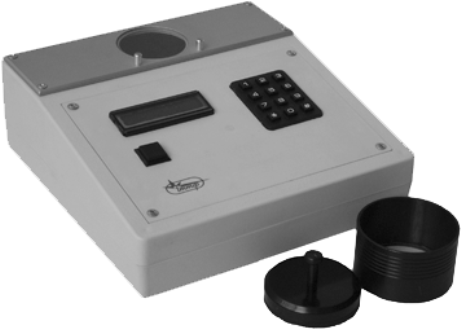

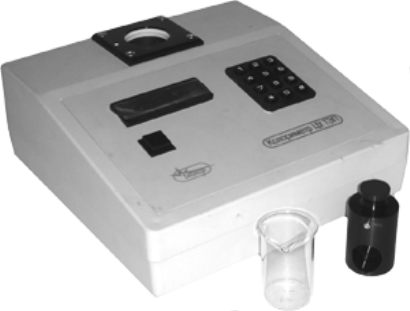

Рисунок 1 – Общий вид анализатора
1 – кюветная камера; 2 – корпус; 3 – клавиатура; 4 – дисплей; 5 – кнопка “ВКЛ”;
6 – измерительная кювета; 7 – градуировочный тест.
а) исполнение для измерения спектрального коэффициента отражения
б) исполнение для измерения спектрального коэффициента направленного пропускания
1
3
2
4
5
6
а)
7
б)
Лист № 4
Всего листов 7

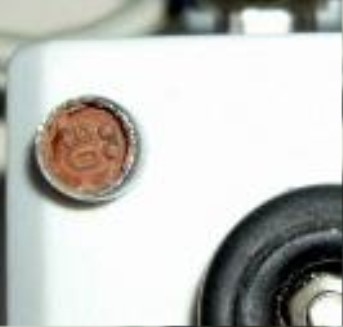

Рисунок 2 – Схема пломбировки от несанкционированного доступа
1 - пломба предприятия-изготовителя
Программное обеспечение
Встроенное программное обеспечение (далее по тексту - ПО), входящее в состав
анализаторов, служит для измерения, проведения обработки результатов измерений,
сохранения и отображения на экране прибора информации в удобном для оператора виде.
Результаты измерений сохраняются во встроенной памяти анализаторов.
Метрологические характеристики прибора напрямую зависят от калибровочных
коэффициентов, которые записываются в память анализаторов на предприятии-изготовителе на
стадии калибровки. Калибровочные коэффициенты защищаются циклическими контрольными
суммами, которые непрерывно контролируются системой диагностики анализаторов. Массивы
калибровочных коэффициентов защищены аппаратной перемычкой защиты записи и не
доступны для изменения без вскрытия анализаторов.
Идентификационные данные (признаки) метрологически значимой части программного
обеспечения указаны в таблице 3.
Идентификационное
наименование ПО
Номер версии
(идентификационный
номер) ПО
Таблица 3
ANCUTEP.hex
40.78
Цифровой
идентификатор ПО
(контрольная сумма
исполняемого кода)
0x0FEE
Алгоритм
вычисления
цифрового
идентификатора ПО
CRC-16
Программноеобеспечениезащищеноотнепреднамеренныхипреднамеренных
изменений. Метрологически значимая часть ПО размещается в энергонезависимой части
памяти микроконтроллера, запись которой осуществляется в процессе производства. Доступ к
микроконтроллеру исключён конструкцией аппаратной части прибора. Модификация ПО
возможна только на предприятии-изготовителе.
Защита программного обеспечения от непреднамеренных и преднамеренных изменений
соответствует уровню «А» по МИ 3286-2010.
1
Лист № 5
Всего листов 7
Метрологические и технические характеристики
1 Диапазоны измерений спектрального коэффициента направленного пропускания или
спектрального коэффициента отражения в геометрии освещения/наблюдения 45
°
/0
°
- от 5 до
95 %.
2 Рабочие длины волн: 480
±
10, 520
±
10, 630
±
10 нм
3 Диапазоны, в которых вычисляются оптические характеристики веществ и
материалов или содержание веществ в пробах, приведены в таблицах 1 и 2.
4 Цена единицы наименьшего разряда при индикации:
- результатов измерения спектрального коэффициента направленного пропускания или
спектрального коэффициента отражения - 0,1 %;
- результатов вычисления оптических характеристик веществ и материалов или
содержания веществ в пробах n – 0,01 ед. Штаммера (для анализатора функционального
исполнения ЦУ ТЕП-II-5) или 0,1 соответствующей единицы, указанной в таблицах 1 и 2 (для
анализаторов других функциональных исполнений).
5Пределыдопускаемойабсолютнойпогрешностиизмеренияспектрального
коэффициента направленного пропускания или спектрального коэффициента отражения
±
5 %.
6Пределыдопускаемогоабсолютногоотклонениярезультатоввычисления
анализатором оптических характеристик веществ и материалов или содержания веществ в
пробах от расчетного значения -
±
0,1.
7 Время проведения одного измерения – не более 1 мин.
8 Время непрерывной работы – 8 ч.
9 Питание анализаторов - от источника постоянного тока напряжением от 8 до 9 В.
10 Потребляемая мощность – не более 10 Вт.
11 Габаритные размеры – не более250
´
250
´
150 мм.
12 Масса – не более 1,5 кг.
13 Условия эксплуатации:
-
температура окружающего воздуха – от 10 до 35
°
С;
-
относительная влажность окружающего воздуха – до 80 %.
14 Средняя наработка на отказ – не менее 2500 ч.
15 Полный средний срок службы – не менее 5 лет.
Знак утверждения типа
наносится на корпус анализатора наклеиванием соответствующей этикетки и на титульный
лист руководства по эксплуатации ТЭП 9.00.00.00.000 РЭ печатным способом.
Комплектность средства измерений
Таблица 4
Наименование
Анализатор ЦУ ТЕП
Количество
1 шт.
Примечания
Конструктивноеи
функциональное исполнение
– в соответствии с заказом.
Кювета измерительная
Контрольная мера спектрального коэффициента
направленного пропускания или спектрального
коэффициента отражения
1 шт.
1 шт.
В зависимости от
конструктивного исполнения
ТЭП 1 экз.
Руководствопоэксплуатации
9.00.00.00.000 РЭ (с методикой поверки)
Упаковка
1 компл.
Лист № 6
Всего листов 7
Поверка
осуществляется по документу ТЭП 9.00.00.00.000 РЭ (Раздел 11 «Методика поверки»
«Анализатор ЦУ ТЕП. Руководство по эксплуатации», утвержденному Укрметртестстандартом
в 2007 г.
Основные средства поверки:
1 Комплект светофильтров КНС-10.2.
Основные метрологические характеристики:
Рабочий диапазон СКПН: от 2 до 92 %;
Пределыдопускаемойабсолютнойпогрешностиизмеренийспектрального
коэффициента направленного пропускания, %:
- для светофильтров №№ 5 – 8± 0, 2
- для светофильтров №№ 2 – 4± 0, 25
- для светофильтра № 1
- в диапазоне от 0,2 до 0,4 мкм± 0, 4
- в диапазоне от 0,4 до 0,9 мкм± 0, 25
- для светофильтров №№ 9 - 11
- в диапазоне от 0,2 до 0,4 мкм± 0,4
2 НаборобразцовыхмеркоэффициентаяркостиинаправленногообъемногорассеянияНО-4
Основные метрологические характеристики:
Пределы допускаемой абсолютной погрешности измерений спектрального коэффициента
отражения: ± 1 %.
Сведения о методиках (методах) измерений
ТУ У 33.2-24742580-004:2007 «Анализаторы ЦУ ТЕП. Технические условия».
Нормативные документы, устанавливающие требования к Анализаторам ЦУ ТЕП
ГОСТ 8.557-2007 «Государственная система обеспечения единства измерений.
Государственная поверочная схема для средств измерений спектральных, интегральных и
редуцированных коэффициентов направленного пропускания в диапазоне длин волн
0,2 - 50,0 мкм, диффузного и зеркального отражений в диапазоне длин волн 0,2 - 20,0 мкм».
ГОСТ8.205-90«Государственнаясистемаобеспеченияединстваизмерений.
Государственная поверочная схема для средств измерений координат цвета и координат
цветности».
Рекомендации по областям применения в сфере государственного регулирования
обеспечения единства измерений
Вне сферы государственного регулирования обеспечения единства измерений.
Изготовитель
ЧАО«Дослiднеконструкторсько-технологiчнебюротеплоенергетичного
приладобудування» (ЧАО «ДКТБ ТЕП»).
03057, Украина, г. Киев-57, ул. Желябова, 2а
Телефон: +38 (044) 456-38-26
Факс: +38 (044) 456-92-82
Е-mail:
Лист № 7
Всего листов 7
Экспертиза проведена
Федеральноегосударственноеунитарноепредприятие«Всероссийскийнаучно-
исследовательский институт оптико-физических измерений» (ФГУП «ВНИИОФИ»).
Адрес: 119361, Москва, ул. Озерная, 46.
Телефон: (495) 437-56-33; факс: (495) 437-31-47
E-mail:
.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииФ.В. Булыгин
М.п.« »____
2014 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 50041-17 | Анализаторы паров этанола в выдыхаемом воздухе | АЛКОТЕКТОР в исп. Юпитер, Юпитер-К, Юпитер-П | ООО "АЛКОТЕКТОР", г.С.-Петербург | 1 год | Перейти |
| 17709-98 | Анализаторы кадров | PD-1 | Фирма "Wandel & Goltermann GmbH & Co", Германия | 1,5 года | Перейти |
| 24787-05 | Анализаторы | Depolox 3 plus | Фирма "USF Wallace & Tiernan", Великобритания | 1 год | Перейти |
| 45705-10 | Анализаторы нефтепродуктов | PIONIR | Фирма "Hamilton Sundstrand Applied Instrument Technologies ", США | 1 год | Перейти |
| 60198-20 | Анализаторы низкочастотных сигналов многофункциональные | СКМ-23 | ООО "КБ "ЭЛАКС", г.Воронеж | 1 год | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
