Номер госреестра:
38263-08
Наименование СИ:
Преобразователи уровня
Обозначение типа:
JUPITER
Производитель:
Фирма "Magnetrol International N.V.", Бельгия (торговая марка "Orion Instruments")
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
16.08.2018
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 32259
об утверждении типа средств измерений
Лист № 1
Всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Преобразователи уровня JUPITER
Назначение средства измерений
Преобразователи уровня JUPITER (далее – преобразователи) предназначены для
измерения уровня жидкостей и/или границы раздела жидких сред в резервуарах.
Описание средства измерений
Принцип действия преобразователей основан на явлении магнитострикции.
Преобразователи состоят из:
·
электронного блока;
·
зонда,представляющегособойнаправляющуютрубус
магнитострикционным волноводом внутри;
·
магнитного поплавка или магнитного указателя уровня.
При измерении уровня контролируемой среды на волновод подается импульс
постоянного тока. Взаимодействие импульса тока с постоянным магнитным полем
поплавкаприводитквозникновениюволнымеханическогонапряжения,
распространяющейся вдоль волновода с известнойпостоянной скоростью.
Пьезомагнитныйчувствительныйэлемент, размещенный вэлектронномблоке,
преобразует полученное механическое напряжение в электрический импульс. После этого
определяется расстояние до контролируемой среды, пропорциональное интервалу
времени между подачей импульса тока и обратным импульсом. Далее расстояние до
контролируемой среды преобразуется в аналоговый сигнал (4÷20 мА), пропорциональный
уровню, и передается на встроенное устройство отображения информации или внешнюю
систему управления.
Электронные блоки преобразователей имеют кнопки для настройки преобразователя
и устройство отображения информации на встроенном жидкокристаллическом дисплее.
Они помещены в алюминиевый корпус или корпус из нержавеющей стали с двумя
отделениями для разделения цепей питания и электроники. Для преобразователей имеется
возможность осуществлять цифровую связь. Протоколы обмена данными (HART или
Fieldbus) устанавливаются на фирме-изготовителе по требованию заказчика.
Зонд выполнен либо из нержавеющей стали (с электрополировкой или без нее), либо
из сплавов цветных металлов (хастелоя С или монеля). Зонд представляет собой
направляющую трубу с магнитострикционным волноводом внутри.
Магнитный поплавок преобразователей выполнен либо из нержавеющей стали, либо
из титана, либо из хастелоя С. Преобразователи имеют два исполнения: для погружного
или наружного монтажа. В случае погружного монтажа магнитный поплавок имеет
кольцеобразную конструкцию и перемещается по поверхности направляющей трубы. В
случае наружного монтажа преобразователи используются вместе с магнитным
указателем уровня (со свободно перемещающимся магнитным поплавком), который
непосредственно связан с резервуаром таким образом, что в ней создаются условия
аналогичные условиям в резервуаре.
Степень защиты оболочки по ГОСТ 14254-96-IP66. Маркировка взрывозащиты –
1ExdIICT6 X и 0ExiaIICT4 X. преобразователей уровня JUPITER
Внешний вид преобразователей уровня JUPITER показан на рисунке 1.
Лист № 2
Всего листов 4

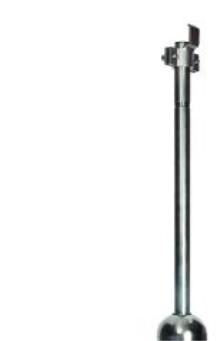

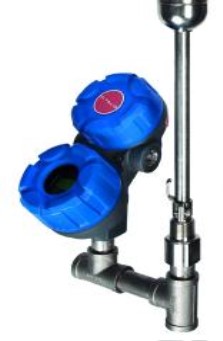

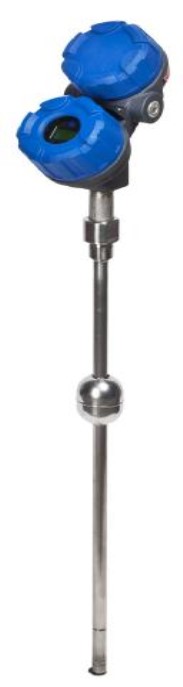

Рисунок 1. Внешний вид преобразователей уровня JUPITER
Программное обеспечение
firmware
firmware
3.X
3EF0
CRC
Преобразователи имеют встроенное программное обеспечение, разработанное
«Magnetrol International n.v.». Программное обеспечение идентифицируется при каждом
включении путем вывода на дисплей электронного блока номера версии.
Встроенное программное обеспечение обеспечивает:
- обработку и передачу измерительной информации от первичного измерительного
преобразователя;
- отображение результатов измерений на жидкокристаллическом дисплее;
- формирование выходного аналогового и цифрового сигналов;
- диагностику аппаратной части уровнемера.
Идентификационныеданныепрограммногообеспеченияприведены в
таблице 1.
Таблица 1
Наименование
ПО
Идентификаци
онное
наименование
ПО
Номер версии
(идентификаци
онный номер)
ПО
Цифровой
идентификатор
ПО (контрольная
сумма
исполняемого
кода)
Алгоритм
вычисления
цифрового
идентификатора
ПО
Лист № 3 Trial
листов 4
Программное обеспечение (ПО) имеет цельную структуру. Исполняемый код
программывовнутреннейпамятимикроконтроллеразащищаетсяциклической
контрольной суммой, которая непрерывно контролируется системой диагностики.
Метрологические коэффициенты и заводские параметры защищены аппаратной
перемычкой защиты записи и не доступны для изменения без вскрытия корпуса и
нарушения пломб.
Уровеньзащитыпрограммногообеспеченияотнепреднамеренныхи
преднамеренных изменений «С» в соответствии с МИ 3286-2010.
Метрологические и технические характеристики
Диапазон измерений уровня*, м……………………………………………….. от 0,05 до 5,70
Пределы допускаемой абсолютной погрешности измерений уровня, мм ..………….. ±0,4
Температура контролируемой среды** при монтаже, °С:
- погружном………………………………………………………… от минус 40 до плюс 95 -
наружном………………………………………………………... от минус 40 до плюс 120
Рабочие условия эксплуатации электронного блока:
- температура окружающей среды, °С: ……………….……………. от минус 20 до плюс 70 -
относительная влажность окружающего воздуха, %...................... до 99 (без конденсации)
Предельно допустимое рабочее давление*** при температуре контролируемой среды плюс
40 °С для преобразователя с поплавком из, МПа:
- нержавеющей стали ………………………………………………………………………..2,28 -
титана ………………………………………………………………………………………..2,62 -
хастелоя С………………………………………………………………………………… 1,86
Напряжение питания постоянного тока, В……………………………………… от 12 до 28,4
Потребляемая мощность, Вт, не более………………………………………………………0,7
Масса электронного блока с корпусом из, кг, не более:
- алюминия……………………………………………………………………………………. 2,7
- нержавеющей стали………………………………………………………………………… 5,7
Габаритные размеры в электронного блока, не более, мм……………………. 330×188×111
Диаметр направляющей трубы зонда, мм……………………………………………………16
Диапазон длин зонда****, м…………………………………………………… от 0,15 до 5,70
Средний срок службы, лет, не менее: …………………………………………..………….. 10
* – диапазон измерений уровня определяется требованиями заказчика и зависит от
длины зонда и количества поплавков;
** – возможно расширение диапазона температур контролируемой среды по
требованию заказчика;
***–предельнодопустимоерабочеедавлениезависитоттемпературы
контролируемой среды;
**** – длина определяется требованиями заказчика.
Знак утверждения типа
наносится на корпус преобразователя в виде шильдика или наклейки, а также на
титульный лист руководства по эксплуатации типографским способом.
Комплектность средства измерений
1. Электронный блок ……………………………………………………………… 1 шт.
2. Направляющая труба с магнитострикционным волноводом………………… 1 шт.
3. Магнитный поплавок……………………………………………………………. 1 шт.*
4. Магнитный указатель уровня**………………………………………………. 1 шт.
Лист № 4
Всего листов 4
5. Руководство по эксплуатации…………………………………………………. 1 шт.
6. Методика поверки ……………………………………………………………… 1 шт.
* – при использовании преобразователей для измерений границы раздела
жидких сред по требованию заказчика поставляется два магнитных поплавка;
** – по требованию заказчика.
Поверка
осуществляется по документу МП 2511/0005-2008 «Преобразователи уровня JUPITER.
Методика поверки.», утвержденному ФГУП «ВНИИМ
им. Д.И. Менделеева» в апреле 2008 г.
Основное средство поверки – лента измерительная эталонная 3 разряда.
Сведения и методиках (методах) измерений
приведены в руководстве по эксплуатации на уровнемер.
Нормативные документы, устанавливающие требования к преобразователям уровня
1.ГОСТ 8.477-82 ГСИ. Государственная поверочная схема для средств измерений уровня
жидкости.
2. ГОСТ 28725-90 Приборы для измерения уровня жидкостей и сыпучих материалов.
Общие технические требования и методы испытаний.
3. Техническая документация «Magnetrol International n.v.»
Рекомендации по областям применения в сфере государственного регулирования
обеспечения единства измерений
установленных
безопасности к
Осуществление производственного контроля за соблюдением
законодательством Российской Федерации требований промышленной
эксплуатации опасного производственного объекта.
Изготовитель
«Magnetrol International n.v.», Бельгия.
Адрес: Heikensstraaat 6, B-9240, Zele, Belgie - Belgique,
телефон.: + 32 52 45 11 11
Испытательный центр
ГЦИ СИ ФГУП «ВНИИМ им. Д. И. Менделеева»
регистрационный номер в Государственном реестре средств измерений № 30001-10,
Адрес: 190005, г. Санкт-Петербург, Московский пр., 19
Тел.: (812) 251-76-01, факс: (812) 713-01-14.
Е-mail:
, http://
Заместитель Руководителя
Федерального агентства по
техническому регулированию и метрологии
Ф.В. Булыгин
М.п.
«_____» ____________ 2013 г.
