Наименование СИ:
Счетчики холодной воды
Обозначение типа:
ВТВ
Производитель:
ЗАО "Компания Верле", г.Москва
Межповерочный интервал:
6 лет
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
26.06.2018
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 31878
об утверждении типа средств измерений
Лист № 1
Всего листов 3
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

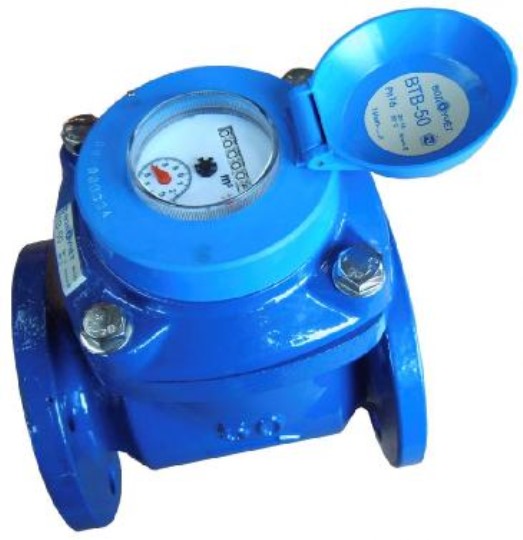

Счетчики холодной воды ВТВ
Назначение средства измерений
Счетчики холодной воды ВТВ (далее счетчики) предназначены для измерений объ-
ема питьевой воды Сан ПиН 2.1.4.1074-01 протекающей в системах холодного водоснаб-
жения при давлении до 1,6 МПа (16 кгс/см ) и температуре от +5 до +50 °С.
Описание средства измерений
Счетчик состоит из корпуса с внутренней камерой, в которой установлен измери-
тельный преобразователь. Снаружи корпуса установлен счетный механизм.
Счетчики являются механическими турбинными. Принцип действия основан на
вращении турбинки потоком воды в измерительной камере счетчика. Скорость вращения
турбинки пропорциональна расходу воды (м
3
/ч), а количество оборотов пропорционально
количеству протекшей воды (м
3
). Количество оборотов турбинки при помощи магнитной
муфты из измерительной полости, находящейся под давлением измеряемой воды, переда-
ется на счетный механизм, работающий при атмосферном давлении воздуха. Счетный ме-
ханизм, с помощью шестеренчатого редуктора, масштабирует обороты и передает их на
роликовый и стрелочный указатели счетчика, имеющие деления, кратные м
3
или его деся-
тичным долям.
В зависимости от метрологического класса точности счетчики обозначаются:
ВТВ - класс В
ВТВС - trial С
Счетчики могут комплектоваться дополнительными датчиками для дистанционной пере-
дачи импульсов (герконами) с ценой одного импульса от 0,1 до 10м
3
Метрологические и технические характеристики
место пломбирования
±1,5
Лист № 2
Всего листов 3
Наименование основныхЗначение характеристик
технических характеристик
Диаметр условного прохо- 506580100150200
да, мм
Метрологический класс
кл. В кл. С кл. В кл. С кл. В кл. С кл. В кл. С кл. В кл. С кл. В кл. С
. Расход воды, м
3
/ч
- наименьший Q
rain
- переходный Q,
0,45 0,09 0,75
3,00,225 5,0
0,15 1,2
0,375 9,0
0,24 1,80,36
0,612,0 0,9
4,5 0,97,51,5
30,0 1 2,25 50,0 3,75
- номинальный Q
n
15254060150250
- наибольший Q
max
30
Порог чувствительности 0,04
П
М
о
П
т
а
ер
(
я
0,
д
1
а
к
в
г
л
с
е
/
н
см
ия
2
)
на Q
max
, 0,06
50 80
0,045 0,05
0,06 0,06
120300500
0,08 0,15 0,4 0,03
0,01 0,01
+5
+2
2. Пределы допускаемой
относительной погрешно-
сти измерений в диапазоне
расходов, %
от Q
min
до Q, (исключая)
от Q, (включая) до Q
max
3. Пределы допускаемой
средне-интегральной отно-
сительной погрешности, %
4. Наибольшее количество
воды, измеренное счетчи-
ком, м
3
- за сутки375,0
625,01000,01500,03750,06250,0
- за месяц11250,018750,030000,045000,0112500,0187500,0
5. Емкость указателя счет-999999,999999999,9
ного механизма, м
3
6. Наименьшая цена деле-
ния, м
3
7. Цена импульса, м
3
/имп0,1; 1
0,01
0,1; 10,1; 10,1; 1
0,1
1; 101; 10
1,6
от +5 до +50
8. Давление измеряемой
среды, МПа
8. Температура измеряемой
среды, °С
10. Присоединение к тру-
бопроводу
Фланцевое по ГОСТ 12815
11. Трубопровод
Горизонтальный (ВТВ, ВТВС), вертикальный (ВТВ), наклонный
(ВТВ)
12. Габаритные размеры,
мм (не более)
- длина200
- высота256
- ширина165
13. Масса, кг (не более)13,0
200225
266276
185200
14,015,0
250300350
286345,5375,5
220285340
18,021,038,0
Параметры импульсного выхода:
- Максимальное коммутирующее напряжение, В- 24;
- Максимальный коммутирующий ток, А- 0,01;
- Частота замыкания контакта, Гц, не более- 1.
Лист № 3
Всего листов 3
Знак утверждения типа
наносится на маркировочную таблицу счетного механизма счетчики и на титульный лист
Руководства по эксплуатации типографским методом.
Комплектность средства измерений
Наименование устройства
Примечание
Счётчик холодной воды
Руководство по эксплуатации
Методика поверки
ОбозначениеКол-во
(шт.)
ВТВ1
ВЛ.4213-007-18617793-07 РЭ1
ВЛ.4213-007-18617793-07 МП1
1 экз. на партию
Поверка
осуществляется по документу ВЛ.4213-007-18617793-07 МП «ГСИ. Счетчики холодной
воды ВТВ. Методика поверки", утвержденному ФГУП "ВНИИМС" в июне 2008 г.
Основное поверочное оборудование - установки для поверки счетчиков воды с погрешно-
стью +0,5%.
Сведения о методиках (методах) измерений
приведены Руководстве по эксплуатации ВЛ.4213-007-18617793-07 РЭ
Нормативные и технические документы, устанавливающие требования к счетчикам
холодной воды ВТВ
ГОСТ Р 50193.1 - "Измерение расхода воды в закрытых каналах. Счетчики холодной
питьевой воды. Технические требования".
ГОСТ 14167-83 - "Счетчики холодной воды турбинные. Технические требования".
Международная рекомендация МОЗМ MP 49 "Счетчики воды, предназначенные для из-
мерения холодной питьевой и горячей воды Часть 1: Метрологические и технические тре-
бования"
ТУ 4213-007-18617793-07 "Счетчики холодной воды ВТВ".
Рекомендации по областям применения в сфере государственного регулирования
обеспечения единства измерений
- выполнение торговых и товарообменных операций.
Изготовитель
ЗАО "Компания Верле", г. Москва.
Адрес - 119361, Москва, ул. Озерная, д.46, офис 903
тел./факс: (095)-932-95-07,932-95-09
Испытательный центр
ГЦИ СИ ФГУП "ВНИИМС" (аттестат аккредитации № 30004-08)
119361, Москва, ул. Озерная, 46
тел. +7(495) 437-57-77, факс +7(495) 437-56-66.
E-mail:
Заместитель Руководителя
Федерального агентства по
техническому регулированию и метрологииФ.В. Булыгин
М.п."____"_____________ 2013 г.
