Измерители универсальные прецизионные В7-99, ГРСИ 37935-08
Номер госреестра:
37935-08
Наименование СИ:
Измерители универсальные прецизионные
Обозначение типа:
В7-99
Производитель:
АО "НПП "Эталон", г.Омск
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
15.06.2023
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 31858/1
об утверждении типа средств измерений
Лист № 1
Всего листов 6
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
(в редакции, утвержденной приказом Росстандарта № 1217 от 15.06.2018 г.)
Измерители универсальные прецизионные В7-99
Назначение средства измерений
Измерители универсальные прецизионные В7-99 (далее по тексту - приборы)
предназначены для измерений и статистической обработки измеренных значений сигналов
термоэлектрических преобразователей (ТП) с НСХ по ГОСТ Р 8.585-2001 и с индивидуальной
градуировочной характеристикой, сигналов термопреобразователей сопротивления (ТС)
по ГОСТ 6651-2009 и с индивидуальной градуировочной характеристикой, а так же значений
напряжения и силы постоянного тока, сопротивления постоянному току.
Описание средства измерений
Принцип действия приборов основан на измерении напряжения, тока и сопротивления
и преобразования их в значения температуры в зависимости от режимов работы прибора.
Прибор обеспечивает измерение напряжения, сопротивления, сигналов ТП и сигналов ТС
одним или двумя независимыми каналами, а также разности однородных величин
при измерении двумя каналами. Измерение силы тока производится только первым каналом.
В режиме измерения сопротивления прибор измеряет напряжение, возникающее на измеряемом
сопротивлении при пропускании через него тока. Значение тока выбирается автоматически
в зависимости от сопротивления ТС. Для уменьшения влияния температуры на точность
прибора измерительный блок помещен в термостатирующее устройство, которое обеспечивает
постоянство температуры блока.
Прибор имеет настольное переносное исполнения с ЖК индикатором, клавиатурой
из шестнадцати кнопок и группой гнезд для подключения измерительных кабелей, на контакты
которых подаются измеряемые сигналы. Все режимы и параметры работы прибора задаются
пользователем в диалоговом режиме работы с клавиатуры и выводятся на ЖК индикатор.
Общий вид средства измерений представлен на рисунке 1.
Схема пломбирования от несанкционированного доступа представлена на рисунке 2.

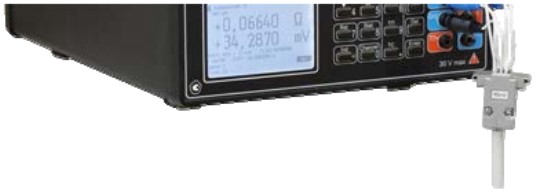

Рисунок 1 - Общий вид средства измерений
Лист № 2
Всего листов 6

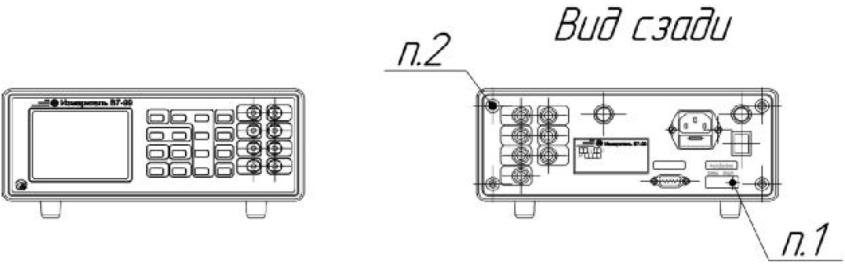

Рисунок 2 - Схема пломбирования от несанкционированного доступа:
п.1 - Место установки пломбы для защиты от несанкционированной калибровки прибора;
п.2 - Место установки пломбы для защиты от несанкционированного доступа.
Программное обеспечение
Уровень защиты встроенного программного обеспечения «высокий» в соответствии
с Р 50.2.077-2014.
Идентификационное наименование ПО
Цифровой идентификатор ПО
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки)
Номер версии (идентификационный номер) ПО
Алгоритм вычисления контрольной суммы исполняемого кода
Значение
СПО «В7_99»:
В7_99.exe
1.0.1.0
0683616fdbdcedb1
d2ce53ed8036fabf
MD5 (RFC1321)
Метрологические и технические характеристики
Диапазоны измерений силы постоянного тока, мА
Диапазоны измерений сопротивления постоянному току, Ом
Таблица 2 - Метрологические характеристики
Наименование характеристики
Диапазон измерений напряжения постоянного тока, мВ
Значение
от -300 до +300
от -3 до +3
от -30 до +30
от 0 до 30
от 0 до 300
от 0 до 3000
от -50 до +1768
от -250 до +1820
от -210 до +1200
от -200 до +1372
от -200 до +1300
от 0 до +2500
от -200 до +800
Диапазоны измерений сигналов ТП с компенсацией и
без компенсации температуры холодных концов и
преобразований их в значения температуры, °С:
- ПП(S)
- ПР(B)
- ЖК(J)
- ХА(K)
- НН(N)
- ВР(A-1)
- ХК(L)
Диапазоны измерений сигналов ТС и преобразований их
в значения температуры, °С:
- 50М, 100М
- 50П, 100П, Pt50, Pt100
от -50 до +200
от -200 до +750
Лист № 3
Всего листов 6
Значение
Продолжение таблицы 2
Наименование характеристики
Пределы допускаемой основной абсолютной погрешности
измерений напряжения постоянного тока, мВ
±(1,5·10
-3
+4,5·10
-5
·|U|),
где U - измеренное
напряжение, мВ
Пределы допускаемой основной абсолютной погрешности
измерений силы постоянного тока, мА:
- в диапазоне измерений от -3 до 3 мА
- в диапазоне измерений от -30 до+30 мА
±(0,30+0,45·|I|)·10
-3
,
±(3,00+0,45·|I|)·10
-3
,
где I - измеренная
сила тока, мА
Пределы допускаемой основной абсолютной погрешности
измерений сопротивления постоянному току, Ом:
- в диапазоне измерений от 0 до 30 Ом
- в диапазоне измерений от 0 до300 Ом
- в диапазоне измерений от 0 до 3000 Ом
±(0,0005+0,00025·|R-10|),
±(0,0050+0,00025·|R-100|),
±(0,0500+0,00025·|R-1000|),
где R - измеренное
сопротивление, Ом
±2,0
±2,0
±0,2
±0,2
±0,2
±1,5
±0,2
Пределы допускаемой основной абсолютной погрешности
измерений сигналов ТП с компенсацией и без компенсации
температуры холодных концов и преобразований их в значения
температуры, °С:
- ПП(S)
- ПР(B)
- ЖК(J)
- ХА(K)
- НН(N)
- ВР(A-1)
- ХК(L)
Пределы допускаемой основной абсолютной погрешности
измерений сигналов ТС и преобразований их в значения
температуры, °С
±(0,015+0,00025·|t|),
где t - измеренная
температура, °С
2,0
±0,005
±0,001
±0,0002
Пределы допускаемой основной абсолютной погрешности
измерений разности однородных величин и разности величины
и константы, в долях от пределов допускаемой основной
погрешности
Пределы допускаемой абсолютной погрешности расчета
линейной функции вида Y = a·(I - X
min
) + b,
где a, b - коэффициенты, вводимые пользователем, для
унифицированных токовых сигналов (4-20) мА, (0-5)мА, абс. ед.
Пределы допускаемой абсолютной погрешности расчета
напряжения ППО по температуре согласно ГОСТ Р 8.611-2005, мВ
Пределы допускаемой абсолютной погрешности расчета
температуры ТС по значению сопротивления согласно
ГОСТ 6651-2009, °С
Пределы допускаемой абсолютной погрешности при
статистической обработке и расчете МО, СКО, МИН, МАХ, PtP,
ед. наименьшего разряда
±1
Лист № 4
Всего листов 6
Продолжение таблицы 2
Наименование характеристикиЗначение
Пределы допускаемой дополнительной погрешности от
изменения температуры окружающего воздуха в диапазоне
рабочих температур, на каждые 10 °С, в долях от пределов
допускаемой основной погрешности0,5
Нормальные условия измерений:
- температура окружающего воздуха, °Сот +15 до +25
- относительная влажность, %, не более 80
Примечание - В таблице приняты следующие условные обозначения: МО - математическое
ожидание; СКО - среднеквадратическое отклонение; МИН - минимальное значение;
МАХ - максимальное значение; PtP - разность максимального и минимального значений.
Значение
2
от 198 до 242
от 49 до 51
25
115
250
370
5,0
Таблица 3 - Основные технические характеристики
Наименование характеристики
Время установления рабочего режима, ч, не более
Параметры электрического питания:
- напряжение переменного тока, В
- частота переменного тока, Гц
Потребляемая мощность, В·А, не более
Габаритные размеры, мм, не более:
- высота
- длина
- ширина
Масса, кг, не более
Условия эксплуатации:
- температура окружающего воздуха, °С
- относительная влажность при +30 °С, %, не более
Средний срок службы, лет
Средняя наработка на отказ, ч
от +10 до +35
75
8
25000
Знак утверждения типа
наносится на титульные листы эксплуатационной документации типографским способом
и на лицевую панель приборов методом шелкографии.
Комплектность средств измерений
Таблица 4 - Комплектность средства измерений
Наименование
Измеритель универсальный прецизионный В7-99
Формуляр
Руководство по эксплуатации
Методика поверки
Программное обеспечение
Кабель сетевой
Кабель интерфейсный
Кабель измерительный
Кабель измерительный
Перемычка
Коробка компенсационная КК2
Обозначение
ДДШ2.728.002
ДДШ2.728.002 ФО
ДДШ2.728.002 РЭ
ДДШ2.728.002 МП
643.02566540.00002-01
SCZ-1
ДДШ6.644.033
ДДШ6.644.069
ДДШ6.644.072
ДДШ6.644.047
МКСН.405544.025
Количество
1 шт.
1 экз.
1 экз.
1 экз.
1 комплект
1 шт.
1 шт.
2 шт.
2 шт.
10 шт.
2 шт.
Лист № 5
Всего листов 6
Поверка
осуществляется по документу ДДШ2.728.002 МП «ГСИ. Измерители универсальные
прецизионные В7-99. Методика поверки», согласованному ФГУП «УНИИМ» 24 апреля 2008 г.
Основные средства поверки:
- меры электрического сопротивления однозначные МС 3005 (рег. №12757-91):
номинальные значения 1, 10, 100, 1000 Ом; класс точности 0,0005 (4 шт.);
- магазинысопротивленияР4831(рег.№6332-77):диапазонвоспроизведений
сопротивления постоянному току от 0,021 до 111111,100 Ом; класс точности 0,02/2·10
-6
(2 шт.);
- компаратор напряжений Р3003 (рег. №7476-79): предел компарирования и измерения
с компенсацией входного напряжения 1,1111110 В; пределы допускаемой основной абсолютной
погрешности компарирования ±(5·U+0,1) мкВ, где U - значение компарируемого напряжения, В;
- калибратор программируемый П320 (рег. №7493-79): предел калиброванных токов
100 мА; пределы допускаемой основной абсолютной погрешности ±(0,1
I+1) мкА, где I -
значение калиброванного тока, мА;
- элемент нормальный термостатированный Х488/1 (рег. №6858-78): номинальное
напряжение 1,018 В; класс точности 0,001.
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке в виде оттиска поверительного
клейма и (или) саморазрушающейся голографической наклейки со штрихкодом.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к измерителям
универсальным прецизионным В7-99
Приказ Минпромторга РФ от 15.02.2016 г. №146 Об утверждении Государственной
поверочной схемы для средств измерений электрического сопротивления
ГОСТ 8.022-91 ГСИ. Государственный первичный эталон и государственная поверочная
схема для средств измерений силы постоянного электрического тока в диапазоне 1·10
-16
÷30 А
ГОСТ 8.027-2001 ГСИ. Государственная поверочная схема для средств измерений
постоянного электрического напряжения и электродвижущей силы (с Изменением №1)
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений
температуры
ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля.
Общие технические требования и методы испытаний
ГОСТ Р 8.585-2001 ГСИ. Термопары. Номинальные статические характеристики
преобразования
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов.
Общие технические условия
ТУ 4381-075-02566540-2007 Измеритель универсальный прецизионный В7-99. Технические
условия
Изготовитель
Акционерное общество «Научно-производственное предприятие «Эталон»
(АО «НПП «Эталон»)
ИНН 5504087401
Адрес: 644009, Омская обл., г. Омск, ул. Лермонтова, 175
Телефон (факс): +7 (3812) 36-84-00; 36-78-82
Web-сайт:
E-mail:
Лист № 6
Всего листов 6
Испытательный центр
ГЦИ СИ Федеральное государственное унитарное предприятие «Уральский научно-
исследовательский институт метрологии» (ГЦИ СИ ФГУП «УНИИМ»)
Адрес: 620075, Свердловская обл., г. Екатеринбург, ул. Красноармейская, 4
Телефон (факс): +7 (343) 350-26-18; 350-20-39
Web-сайт:
E-mail:
Аттестат аккредитации ГЦИ СИ ФГУП «УНИИМ» по проведению испытаний средств
измерений в целях утверждения типа № 30005-11 от 03.08.2011 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » _______________ 2018 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 19158-00 | Измерители постоянного тока щитовые | RS 258-322 | Фирма "RS Components", Великобритания | 1 год | Перейти |
| 5334-76 | Осциллографы универсальные | С1-65А | ГП "Минский завод "Калибр", Беларусь, г.Минск | Нет данных | Перейти |
| 29810-05 | Измерители комбинированные | M700 | Фирма "Mettler-Toledo GmbH", Швейцария | 1 год | Перейти |
| 70072-17 | Расходомеры универсальные многопараметрические массовые | Румасс | ООО "ЭГК-Электро", г.Казань | 4 года | Перейти |
| 9584-84 | Осциллографы универсальные | С1-117 | Приборостроительный завод, г.Махачкала | 1 год | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
