Вискозиметры автоматические для измерения кинематической вязкости AKV, мод. AKV-201, AKV-202, ГРСИ 37803-08
Номер госреестра:
37803-08
Наименование СИ:
Вискозиметры автоматические для измерения кинематической вязкости
Обозначение типа:
AKV, мод. AKV-201, AKV-202
Производитель:
Фирма "Tanaka Scientific Ltd.", Япония
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
02.07.2018
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Лист № 1
Всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Вискозиметры автоматические для измерения кинематической вязкости AKV,
модификации AKV-201, AKV-202
Назначение средства измерений
Вискозиметры автоматические для измерения кинематической вязкости AKV, модификации
AKV-201, AKV-202 (далее - вискозиметры автоматические) предназначены для автоматиче-
ского измерения кинематической вязкости масел, углеводородов и других прозрачных и не-
прозрачных жидкостей ньютоновского типа.
Описание средства измерений
Принцип действия основан на подсчёте времени истечения заданного объёма жидкости через
измерительный капилляр стеклянного вискозиметра под воздействием силы тяжести и при
постоянном контроле температуры. Для измерения времени истечения используется
оптический детектор, работающий в ближней инфракрасной области спектра.
Вискозиметры автоматические для измерения кинематической вязкости АКV представляют
собой модульные системы, состоящие из нескольких узловых элементов.
Конструктивновискозиметравтоматическийсостоитизтермостата,стеклянных
вискозиметров капиллярных по ИСО 3105 (типа Lantz-Zeitfuchs), измерительных головок,
управляющего модуля, дисплея, клавиатуры, вакуумного насоса, емкости с
растворителем,
соединительных кабелей. Управление вискозиметром автоматическим осуществляется с
помощью специального программного обеспечения, которое позволяет оператору следить за
процессом анализа на дисплее встроенного компьютера, сохранять и обрабатывать
результаты измерений.
Вискозиметры автоматические снабжены системой автоматической промывки и сушки
стеклянных вискозиметров. Одновременно могут быть использованы 2 стеклянных
капиллярных вискозиметра, работающие независимо в одном термостате.
Модификации AKV-201, AKV-202 имеют одинаковые технические характеристики, но
различаются электронными схемами и системой обработки информации.

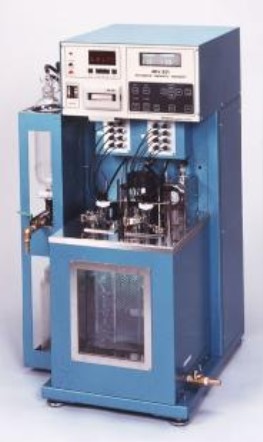

Рис.1 Вид вискозиметра автоматического AKV
Приложение к свидетельству№ 31585
об утверждении типа средств измерений
Лист № 2
Всего листов 4
Программное обеспечение
Вискозиметр автоматический функционирует под управлением встроенного специального
программного обеспечения. Программное обеспечение осуществляет функции сбора,
передачи, обработки, хранения и представления измерительной информации кинематической
вязкости, температуры и вязкости с температурной компенсацией.
Наименование
программного
обеспечения
Идентифика-
ционное
наименование
программного
обеспечения
Номер версии
(идентифика-
ционный номер)
ПО
Алгоритм
вычисления
цифрового
идентификатора
ПО
ПО AKV-201
AKV-201
1.6
Цифровой
идентификатор
ПО (контрольная
сумма
исполняемого
кода)
не доступен
-
ПО AKV-202
AKV-202
1.6
не доступен
-
Степень защиты программного обеспечения от преднамеренных или непреднамеренных
изменений, соответствует уровню «С» по МИ3286-2010.
Влияние программного обеспечения учтено при нормировании метрологических
характеристик.
Метрологические и технические характеристики
Значение характеристики
от 1 до 10000
Пределы допускаемой относительной погрешности
вискозиметра, %
± 0,65
Относительная повторяемость результатов измерений
вязкости, %, не более
0,1
Рабочий диапазон температуры окружающей среды,
°С
от 20 до 100
(в диапазоне от 20 до 40 °С
используется криостат)
Пределы допускаемойабсолютнойпогрешности
измерений иподдержания температуры, °С
± 0,02
Габаритные размеры, мм, не более:
(длина × ширина × высота)
560 × 530 × 930
Масса, кг, не более
Объем ванны термостата, л
Напряжение питания переменного тока, В
с частотой, Гц
Потребляемая мощность, Вт, не более
1500
Условия эксплуатации:
диапазон температуры окружающей trial, °C
диапазон относительной влажности, %
от 10 до 35
от 20 до 80
Срок службы, лет
10
Наименование характеристики
Диапазон измерений кинематической вязкости, мм
2
/с
75
17
100, 120, 220 +10/-15 %
50 ±1
Лист № 3
Всего листов 4
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации и на панель прибора в виде
наклейки.
Комплектность средства измерений
Комплект поставки определяется заказом и отражается в спецификации.
Основной комплект включает:
Вискозиметр автоматический для измерения кинематической вязкости AKV,
модификации AKV-201 или AKV-202
Руководство по эксплуатации
Методика поверки МП 2302-0034-2008
Программное обеспечение
Поверка
осуществляется по документу МП 2302-0034-2008 «Вискозиметры автоматические для
измерения кинематической вязкости AKV, модификации AKV-201, AKV-202, фирмы
«TANAKA SCIENTIFIC LTD», Япония. Методика поверки», утвержденному ГЦИ СИ ФГУП
«ВНИИМ им. Д.И.Менделеева» в марте 2008 года.
Основные средства поверки:
- Государственные стандартные образцы вязкости типа РЭВ: ГСО 8589-2004, ГСО 8594-
2004, ГСО 8599-2004, ГСО 8603-2004, с погрешностью 0,2 %;, выпускаемые по ТУ 4381-001-
02566450-2000;
- термометры стеклянные ртутные для точных измерений типа ТР по ГОСТ 13646 с ценой
деления 0,01°С.
Сведения о методиках (методах) измерений
Методы измерения изложены в руководствах по эксплуатации «Вискозиметр автоматиче-
ский для измерения кинематической вязкости AKV, модификация AKV-201», «Вискозиметр
автоматический для измерения кинематической вязкости AKV, модификация AKV-202».
Нормативныеитехническиедокументы,устанавливающиетребованияк
вискозиметрам автоматическим для измерения кинематической вязкости AKV,
модификации AKV-201, AKV-202
1. ГОСТ 8.025-96 «ГСИ. Государственная поверочная схема для средств измерений
вязкости жидкостей»;
2. ГОСТ 29226-91 «Вискозиметры жидкостей. Общие технические требования и методы
испытаний»;
3. ГОСТ 33-2000 «Нефтепродукты. Прозрачные и непрозрачные жидкости. Определение
кинематической вязкости и расчет динамической вязкости»;
4. Международный стандарт ИСО 3105 «Вискозиметры стеклянные капиллярные для
определения кинематической вязкости. ТУ и инструкция по эксплуатации»;
5. Техническая документация фирмы «TANAKA SCIENTIFIC LTD», Япония
Рекомендации по областям применения в сфере государственного регулирования
обеспечения единства измерений
выполнение trial по оценке соответствия промышленной продукции установленным
законодательством Российской Федерации обязательным требованиям.
Лист № 4
Всего листов 4
Изготовитель
Фирма «TANAKA SCIENTIFIC LTD», Япония
Адрес: 10-3, Ayase 7 chome, Adachi-ku, Tokyo, 120-0005 JAPAN, phone: +81-3-3620-1711
Заявитель
ООО «СокТрейд Ко»
Адрес: 127549, г. Москва, Алтуфьевское шоссе, д. 60, тел/факс +7 (495) 604-44-44
Испытательный центр
ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева»
Адрес: 190005, г.Санкт-Петербург, Московский пр., 19, тел./ факс (812)323-96-71
Аттестат аккредитации № 30001-10
Заместитель Руководителя
Федерального агентства по техническому
регулированию и метрологииФ.В. Булыгин
М.п.«__»_________2013 г.
