Миллитесламетры Ш1-15У, ГРСИ 37751-08
Номер госреестра:
37751-08
Наименование СИ:
Миллитесламетры
Обозначение типа:
Ш1-15У
Производитель:
ООО НПП "Омега Инжениринг", г.Москва
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
15.06.2023
Описание типа:
Методика поверки:
-
Поверка<br>Аккредитованная лаборатория<br>8(812)209-15-19, info@saprd.ru
Поверка<br>Аккредитованная лаборатория<br>8(812)209-15-19, info@saprd.ru
Поверка<br>Аккредитованная лаборатория<br>8(812)209-15-19, info@saprd.ru
Поверка<br>Аккредитованная лаборатория<br>8(812)209-15-19, info@saprd.ru
Поверка<br>Аккредитованная лаборатория<br>8(812)209-15-19, info@saprd.ru
Поверка<br>Аккредитованная лаборатория<br>8(812)209-15-19, info@saprd.ru
Поверка<br>Аккредитованная лаборатория<br>8(812)209-15-19, info@saprd.ru
Поверка<br>Аккредитованная лаборатория<br>8(812)209-15-19, info@saprd.ru Поверка
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
К сожалению, комментарии пока что отсутствуют. Вы можете быть первым.
Оставить комментарий:

Описание типа средства измерения:
Читать в отдельном окне
Untitled document
Приложение к свидетельству № 31516
об утверждении типа средств измерений
Лист № 1
Всего листов 6
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Миллитесламетры Ш1-15У
Назначение средства измерений
Миллитесламетры Ш1-15У (далее по тексту миллитесламетры), предназначены для
измерений:
– магнитной индукции постоянного магнитного поля;
среднеквадратичного значения магнитной индукции переменного магнитного поля
независимо от его формы;
– амплитудного значения магнитной индукции переменного магнитного поля;
– амплитудного значения магнитной индукции импульсного магнитного поля
и, кроме того, обеспечивают наблюдение формы переменного или импульсного магнитного
поля при подключении внешнего прибора (например, осциллографа) к аналоговому выходу
электронного блока миллитесламетра.
Описание средства измерений
Принцип действия миллитесламетров основан на измерении магнитной индукции с
помощью первичного измерительного преобразователя Холла.
Миллитесламетры состоят из электронного блока, измерительных зондов двух типов
(«М» и «С») и блока питания, подсоединяемых к электронному блоку при помощи разъёмов.
Электронныйблокпредназначендляформированияуправляющеготока
преобразователя Холла, обработки информационных сигналов преобразователя Холла и
представления результатов измерений в цифровом виде на жидкокристаллическом индикаторе.
Кроме того электронный блок имеет аналоговый выход для наблюдения формы исследуемого
переменного или импульсного магнитного поля.
Измерительные зонды типа «М» («М» и «М1») предназначены для измерений
магнитной индукции в зазорах магнитных систем либо на поверхности постоянных магнитов
(ферромагнитных деталей) и имеют рабочую часть плоской формы. Магниточувствительная ось
преобразователя Холла перпендикулярна плоскости рабочей поверхности рабочей части
измерительного зонда «М» или «М1».
Измерительные зонды типа «С» («С», «С1» и «С2») предназначены для измерений
магнитной индукции в катушках и соленоидах либо на поверхности постоянных магнитов
(ферромагнитныхдеталей)иимеютрабочуючастьцилиндрическойформы.
Магниточувствительная ось преобразователя Холла совпадает с продольной осью рабочей
части измерительного зонда «С», «С1» или «С2».
Рабочие части измерительных зондов «М1» и «С1» имеют оболочку из немагнитного
металла.
Блок питания, работающий от сети переменного тока напряжением (220 ± 22) В и
частотой (50 ± 1) Гц, предназначен для питания миллителаметров. В качестве встроенного
источника питания используются батареи типа «Крона» (1604А или аналогичные).
В зависимости от измеряемых величин и диапазонов их измерений миллитесламетры
изготавливаются в семи исполнениях: Ш1-15У, Ш1-15У-01, Ш1-15У-02, Ш1-15У-03, Ш1-15У-
04, Ш1-15У-05, Ш1-15У-06.
Миллитесламетры представляют собой носимые приборы, эксплуатируемые в
помещениях и в полевых условиях.
Лист № 2
Всего листов 6
схема пломбировки от

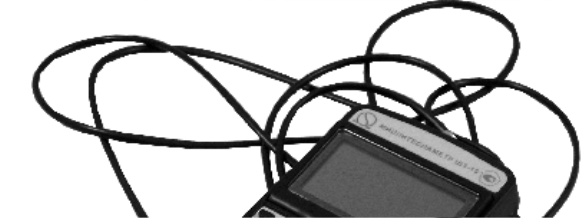

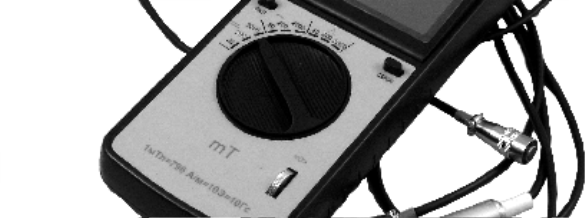

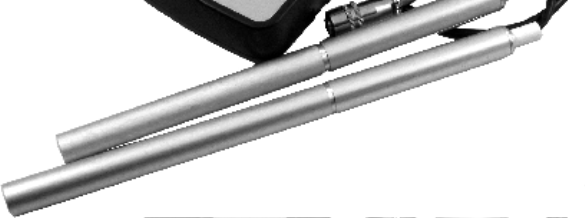

Внешний вид миллитесламетра приведен на рисунке 1,
несанкционированного доступа приведена на рисунке 2.
Рисунок 1
Место
нанесения
знака об
утверждени
и типа
Место пломбировки от
несанкционированного
доступа
Рисунок 2
Лист № 3
Всего листов 6
миллитесламетров приведены в
от 20 до 10000
от 0,2 до 2000
– в диапазоне частот от 1000 до 10000 Гц
– в диапазоне частот от 1000 до 10000 Гц
не менее 1,0 и не более 1,4
Метрологические и технические характеристики
Метрологические и технические характеристики
таблице 1.
Таблица 1
Диапазон измерений магнитной индукции постоянного, среднеквадратичного и амплитудного
значения импульсного магнитного поля, мТл, для исполнений:
– Ш1-15У (на пределах измерений 20, 200 и 2000 мТл),
– Ш1-15У-01 (на пределах измерений 2, 20 и 200 мТл),
– Ш1-15У-06 (на пределах измерений 20, 200 и 600 мкТл),
– Ш1-15У-02 (на пределах измерений 200 мТл, 2000 мТл, 20 Тл)
диапазон индикации значений (Ш1-15У-02)
от 0,1 до 1999
от 0,01 до 199,9
от 0,1до 600 мкТл
от 1до 1999
от 2,0до 19,99 Тл
Диапазон измерений магнитной индукции постоянного магнитного поля, мТл, для
исполнений:
от 0,1 до 1999
от 0,01 до 199,9
от 0,1до 600 мкТл
– Ш1-15У-03 (на пределах измерений 20, 200 и 2000 мТл),
– Ш1-15У-04 (на пределах измерений 2, 20 и 200 мТл),
– Ш1-15У-05 (на пределах измерений 20, 200 и 600 мкТл)
Рабочий диапазон частот переменного магнитного поля, Гц:
от 0,2 до 10000
– при измерении амплитудного значения магнитной индукции,
– при измерении среднеквадратичного значения магнитной
индукции
Длительность фронта импульса при измерении амплитудного значения
магнитной индукции импульсного магнитного поля по уровню 0,1-0,9,
мс
погрешности
постоянного
Пределыдопускаемойотносительной
измерений магнитной индукции
магнитного поля, %
D
о
= ±
[2,0
+
0,1
×
П
/ В
И
-
1)],(1)
Где В
П
– верхнее значение
показаний на каждом пределе
измерений миллитесламетра, мТл;
В
И
– измеренное значение
(показание миллителсметра), мТл
Пределы допускаемой относительной погрешности измерений среднеквадратичного значения
магнитной индукции переменного магнитного поля, %
– в диапазоне частот от 20 до 1000,
D
о
ср.кв
= ±
[2,5
+
0,2
×
п
/ В
и
-
1)](2)
D
¢
о
ср.кв
= ±
[о
ср.кв
+
5,0
×
(f
-
1)](3)
Где
D
o
ср.кв
значение относительной
погрешностиизмерений,
рассчитанное по формуле (2), %
f числовое значение частоты
переменногомагнитногополя,
выраженное в кГц
Пределы допускаемой относительной погрешности измерений среднеквадратичного значения
магнитной индукции переменного магнитного поля, %
– в диапазоне частот от 20 до 1000,
D
о
а
= ±
[5,0
+
0,5
×
п
/ В
и
-
1)](4)
D
¢
о
а
= ±
[
D
о
а
+
5,0
×
(f
-
1)](5)
Где
D
o
а
значение относительной
погрешностиизмерений,
рассчитанное по формуле (4), %
f числовое значение частоты
переменногоилиимпульсного
магнитного поля, выраженное в кГц
Напряжение на аналоговом выходе при верхних значениях
показаний миллитесламетра на каждом пределе измерений, В
от 198 до 242
8
Лист № 4
Всего листов 6
от 7,8 до 10,0
20
1
5
8
Напряжение питания, В:
– от встроенного источника питяния,
– от сети переменного тока частотой (50 ± 1) Гц
(выходное напряжение блока питания (9 ± 1) В)
Ток, потребляемый от встроенного источника питания, мА, не более
Мощность, потребляемая от сети, В·А, не более
Время установления рабочего режима миллитесламетра, с, не более
Продолжительность непрерывной работы, ч, не менее
– от встроенного источника питания
(полностью заряженной батареи),
– от сети переменного тока
Габаритные размеры, мм, не более
– электронного блока (длина x ширина x высота)
– измерительного зонда «С» (диаметр x длина)
– измерительного зонда «М» (диаметр x длина)
– измерительного зонда «С1» (диаметр x длина)
– измерительного зонда «М1» (диаметр x длина)
– измерительного зонда «С2» (диаметр x длина)
186 x 86 x 35
12 x 175
12 x 200
12 x 175
12 x 200
11 x 30
110 x 90 x 60
к
1,5
– блока питания (длина x ширина x высота)
Длинакабелядляподсоединенияизмерительногозонда
электронному блоку миллитесламетра, м, не менее
Размеры рабочей части, мм, не более:
– измерительного зонда «С» (диаметр x длина)
5 x 80
6,0 x 1,5 x 110
5 x 85
8 x 3 x 110
11 x 25
1
0,4
0,008
0,4
12500
4
5
– измерительного зонда «М» (ширина x толщина x длина)
– измерительного зонда «С1» (диаметр x длина)
– измерительного зонда «М1» (ширина x толщина x длина)
– измерительного зонда «С2» (диаметр x длина)
Масса миллитесламетра, кг, не более,
в то числе:
– блока электронного,
– каждого измерительного зонда,
– блока питания
Средняя наработка на отказ, ч, не менее
Среднее время восстановления работоспособности, ч, не более
Средний срок службы, лет, не менее
Рабочие условия применения:
– температура окружающего воздуха, ºС
– относительная влажность воздуха, %
– атмосферное давление, кПа
от 5 до 40
до 90 при 25 ºС
от 70 до 106,7
Рабочиеусловияпримененияи
транспортирования
предельныеусловия Группа 3 по
ГОСТ 22261
Знак утверждения типа
наносится в правом верхнем углу передней панели миллитесламетра Ш1-15У методом
тампопечати.
Комплектность средства измерений
Комплектность миллитесламетров приведена в таблице 2.
Таблица 2
Наименование
Блок электронный
Зонд измерительный «С»
Зонд измерительный «С1»
Обозначение
АВНР.411175.001 - **
АВНР.411511.001
1)
АВНР.411511.003
2)
Количество
1 шт.
1 шт.
1 шт.
АВНР.411511.002
1)
АВНР.411511.004
2)
АВНР.411511.005
3)
Зонд измерительный «М»
Зонд измерительный «М1»
Зонд измерительный «С2»
Футляр
Блок питания
АВНР.411915.001
БПС 9-0,35
Лист № 5
Всего листов 6
1 шт.
1 шт.
1 шт.
1 шт.
1 шт.
Миллитесламетры Ш1-1У. Руководство по эксплуатации
Миллитесламетры Ш1-15У. Методика поверки
Свидетельство о первичной поверке
АВНР.411175.001 РЭ 1 экз.
АВНР.411175.011 МП 1 экз.
1 экз.
Примечания
1В обозначении блока электронного звездочка (**) означает номер исполнения.
2По согласованию с заказчиком комплект поставки миллитесламетра может отличаться от
указанного в таблице.
3 По требованию заказчика в комплект поставки миллитесламетра могут входить
измерительные зонды специальной формы.
1)
Поставляется с миллитесламетрами Ш1-15У, Ш1-15У-01, Ш1-15У-02, Ш1-15У-03,
Ш1-15У-04.
2)
Поставляется по заявке заказчика с миллитесламетрами Ш1-15У-03, Ш1-15У-04.
Рабочие части измерительных зондов «М1» и «С1» имеют оболочку из немагнитного
металла.
3)
Поставляется с миллитесламетрами Ш1-15У-05, Ш1-15У-06.
Поверка
осуществляется по документу АВНР.411175.001 МП «Миллитесламетры Ш1-15У. Методика
поверки», утвержденному ФГУП «ВНИИФТРИ» 11.03.2008 г.
Основные средства поверки:
Мера магнитной индукции М-303 (диапазон воспроизводимых значений магнитной
индукции от 0 до 20 мТл; частотный диапазон от 0 до 1000 Гц; относительная погрешность
передачи размера единицы магнитной индукции не более ±0,7%);
Тесламетр Ш1-9 (диапазон измерений магнитной индукции от 20 до 2000 мТл;
относительная погрешность измерений магнитной индукции постоянного магнитного поля не
более ±0,02%);
Мера магнитной индукции КПВК (диапазон воспроизводимых значений магнитной
индукции от 0 до 2 мТл; частотный диапазон от 0 до 10000 Гц; относительная погрешность
передачи размера единицы магнитной индукции не более ±0,2%).
Сведения о методиках (методах) измерений
Миллитесламетры Ш1-15У. Руководство по эксплуатации. Раздел № 2.
Нормативныеитехническиедокументы,устанавливающиетребованияк
миллитесламетрам Ш1-15У.
ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие
технические условия».
ГОСТ Р 51350-99 «Безопасность электрических контрольно-измерительных приборов и
лабораторного оборудования. Часть 1. Общие требования».
ГОСТ Р 51522.1-2011 «Совместимость технических средств электромагнитная.
Электрическое оборудование для измерения, управления и лабораторного применения. Часть 1.
Общие требования и методы испытаний».
Рекомендации по областям применения в сфере государственного регулирования
обеспечения единства измерений
- при выполнении работ по оценке соответствия промышленной продукции и
продукции других видов, а также иных объектов установленным законодательством
Российской Федерации обязательным требованиям.
Лист № 6
Всего листов 6
Изготовитель
ООО НПП «Омега Инжениринг»
Почтовый адрес: 124460, г.Москва, а/я 158.
Юридический адрес: 119180, г.Москва, ул. Б.Полянка, д.50/1, стр.2.
E-mail:
.
Тел./факс: (495) 744-84-23.
Испытательный центр
Государственный центр испытаний средств измерений Федерального государственного
унитарногопредприятия«Всероссийскийнаучно-исследовательскийинститутфизико-
технических и радиотехнических измерений» (ГЦИ СИ ФГУП «ВНИИФТРИ»).
Аттестат аккредитации государственного центра испытаний средств измерений
№ 30002-08 от 04.12.2008 г., действителен до 01.11.2013 г.
Юридический адрес: 141570, Московская область, Солнечногорский р-н, гор. поселение
Менделеево, Главный лабораторный корпус. Почтовый адрес: 141570, Московская область,
Солнечногорский р-н, п/о Менделеево. Тел./факс (495) 744-81-12. E-mail:
.
Заместитель Руководителя
Федерального
агентства по техническому
регулированию и метрологииФ.В. Булыгин
«___»______________2013 г.
М. п.
Готовы поверить данное средство измерений.
Поверка средств измерений.
Похожие средства измерения:
ГРСИ Наименование СИ Тип СИ Производитель МПИ Ссылка
17410-98 Миллитесламетры портативные универсальные МПУ-1 ВНПП "Интротест", г.Москва 1 год Перейти
5818-77 Миллитесламетры Ф4355 ОАО "Электроизмеритель", Украина, г.Житомир Нет данных Перейти
28134-12 Миллитесламетры портативные универсальные ТПУ ООО "Завод электронной техники", г.Москва 1 год Перейти
8480-81 Миллитесламетры ЭМЦ2-20 П/я А-1216 (НИИ магнитодиэлектриков), г.С.-Петербург Нет данных Перейти
28134-04 Миллитесламетры портативные универсальные ТПУ ЗАО "НПЦентр", г.Москва 1 год Перейти
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru


Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru


Поверка средств измерений
