Номер госреестра:
37596-11
Наименование СИ:
Рефлектометры оптические
Обозначение типа:
ОР-2-3
Производитель:
ЗАО "Институт информационных технологий", Беларусь, г.Минск
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
27.06.2016
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 42967
об утверждении типа средств измерений
Лист № 1
Всего листов 8
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Рефлектометры оптические ОР-2-3
Назначение средства измерений
Рефлектометры оптические ОР-2-3 (далее по тексту - рефлектометры) предназначены
для измерений ослабления (затухания) в оптических волокнах и их соединениях, длины оптиче-
ского волокна и длины (расстояния) до мест неоднородностей оптического кабеля и оптическо-
го волокна в волоконно-оптических системах передачи.
Описание средства измерений
Принцип действия рефлектометров основан на измерении сигнала обратного рэлеев-
ского рассеяния при прохождении по оптическому волокну мощного одиночного оптического
импульса. Сигнал обратного рассеяния регистрируется чувствительным оптическим приемни-
ком, преобразуется в цифровую форму и многократно усредняется для уменьшения влияния
шумов аппаратуры. В результате обработки этого сигнала формируется рефлектограмма, по ко-
торой определяются параметры оптического волокна и волоконно-оптической линии связи.
Рефлектометры имеют встроенный источник видимого излучения – лазерный диод с
длиной волны 650 нм (красный свет) и выводом излучения через одномодовое оптическое во-
локно (ОВ). Он предназначен для поиска неисправностей ОВ вблизи оптических разъемов.
Рефлектометры выпускаются по ТУ BY 100003325.008-2007 «Рефлектометры оптиче-
ские ОР-2-3. Технические условия».
Модификации рефлектометров определяются в соответствии со схемой обозначения,
показанной на рисунке 1.
Рисунок 1 - Схема конфигурации рефлектометра ОР-2-3
Для ограничения доступа внутрь корпуса рефлектометра произведено пломбирование.
ОР-2-3 / ХХХ - Х
3 длина волны 1310 нмрефлектометры для
4 длина волны 1490 нмодномодовых ОВ
5 длина волны 1550 нм
6 длина волны 1625 нм
0 длина волны отсутствует
8 длина волны 850 нмрефлектометры для
1 длина волны 1300 нммногомодовых ОВ
0 длина волны отсутствует
Примечание: Поле информации о длинах волн заполняется по мере возрастания
длин волн, ноль заполняет свободную в конце поля позицию (позиции).
Тип рефлектометра
рефлектометры для
одномодовых ОВ
1первый уровень динамического диапазона
2второй уровень динамического диапазона
3третий уровень динамического диапазона
4четвертый уровень динамического диапазона
5trial уровень динамического диапазона
6 диаметр волокна – 62,5/125 мкм
7 диаметр волокна – 50,0/125 мкм
рефлектометры для
многомодовых ОВ
Лист № 2
Всего листов 8

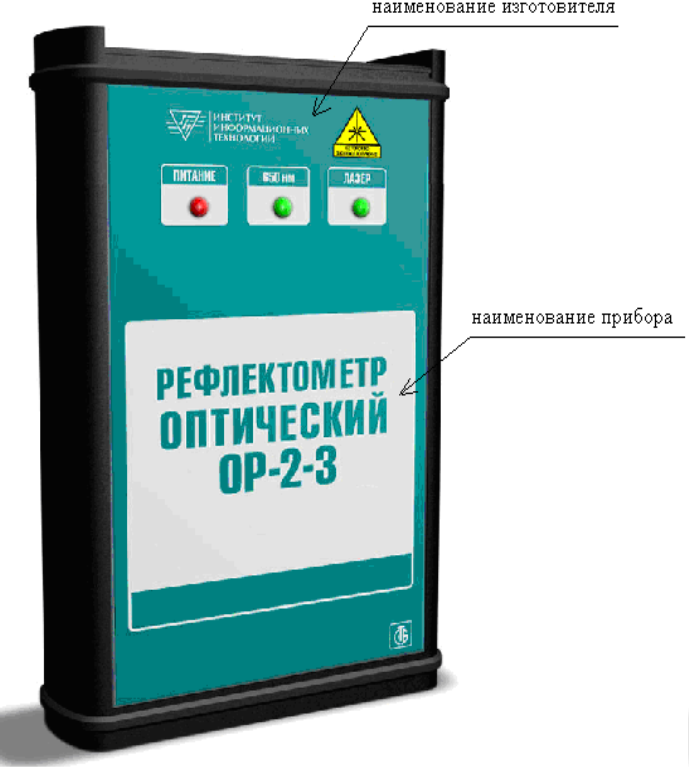

Внешний вид рефлектометра представлен на рисунке 2.
Рисунок 2 – Внешний вид рефлектометра ОР-2-3

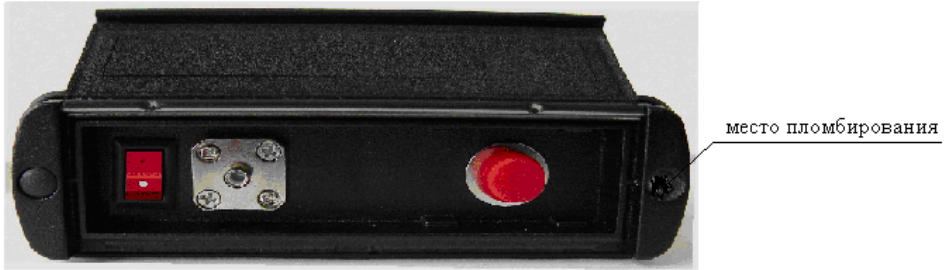

Схема пломбирования представлена на рисунке 3.
Рисунок 3 - Схема пломбирования

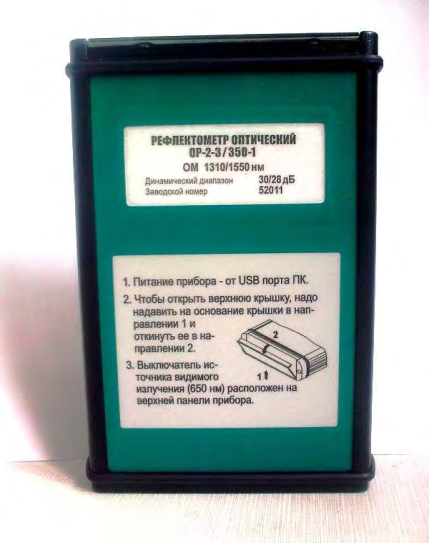

Вид рефлектометра с обратной стороны с указанием заводского номера представлен на
рисунке 4.
Лист № 3
Всего листов 8
Программное обеспечение
Управление работой рефлектометра, обработка, отображение и хранение результатов из-
мерений осуществляется с помощью персонального компьютера (ПК), на котором установлена
пользовательская часть программного обеспечения (ПО).
ПО рефлектометра разделено на две части. Метрологически значимая часть ПО прошита в
памяти процессора рефлектометра. Интерфейсная часть ПО запускается на ПК и служит для
отображения, обработки и сохранения результатов измерений. Она состоит из управляющей
программы reflect.exe; файлов со служебными данными *.ini, файлов библиотек *.dll; файлов
драйвера для работы через порт USB. Управляющая программа работает в удобном диалоговом
режиме. Для установки параметров измерений, параметров анализа, выполнения стандартных
функций оптического рефлектометра используются отдельные пункты меню и соответствую-
щие окна. В окнах предлагаются варианты выбора установочных параметров. Результаты изме-
рений представляются в графическом виде на экране ПК и сохраняются в виде файла с расши-
рением .sor.
Идентификационные данные ПО представлены в таблице 1.
Таблица 1
Наименование
ПО
Идентифика-
ционное на-
именование ПО
Рефлектометр
оптический
ОР-2-3
Reflect.exe
Номер версии
(идентификаци-
онный номер)
ПО
3.8.10.6
Цифровой идентифи-
катор ПО (контроль-
ная сумма исполняе-
мого кода)
53a448f9bb524920437
93d9ecade7c91
Алгоритм вы-
числения циф-
рового иден-
тификатора
ПО
MD5
Защита ПО и данных от непреднамеренных и преднамеренных изменений.
Trial данными между рефлектометром и персональным компьютером осуществляется по
порту USB.
Рисунок 4 – Вид рефлектометра с обратной стороны
заводской номер
Лист № 4
Всего листов 8
Искажение данных при передаче через интерфейс связи исключается параметрами прото-
кола:
- для обмена с персональным компьютером используется тип BULK-передачи, предназна-
ченный для надёжной передачи файлов данных с многоуровневой защитой целостности;
- каждая передача разбита на транзакции с подтверждением их успешного завершения по-
лучателем, что исключает использование или исполнение недостоверных данных или команд;
плохие данные отбрасываются и транзакция повторяется;
- направление и назначение пакетов данных внутри транзакций определяется специаль-
ными идентификаторами, имеющими отдельную от других данных защиту от искажений с по-
мощью избыточного кодирования;
- при наличии на шине интерфейса нескольких устройств соответствие данных обеспечи-
вается специальным полем адреса устройства TOKEN-пакетов, защищённым с помощью CRC;
- целостность данных в отдельных пакетах проверяется с помощью CRC.
Метрологически значимая часть ПО размещается в энергонезависимой памяти процессора
в аппаратной части рефлектометра, запись которой осуществляется в процессе производства.
Доступ к процессору исключён конструкцией аппаратной части рефлектометра.
Защита программного обеспечения от непреднамеренных и преднамеренных изменений
соответствует уровню «В» по МИ 3286-2010.
Метрологические и технические характеристики
Длины волн излучения одномодового рефлектометра: (1310±20) нм, (1490±20) нм,
(1550±20) нм и (1625±20) нм.
Длины волн излучения многомодового рефлектометра: (850±20) нм и (1300±20) нм.
Длительность зондирующих импульсов рефлектометра соответствует значениям, указан-
ным в таблице 2, с допускаемыми отклонениями:
- ±40 % для длительности импульса 8 нс;
- ±30 % для длительности импульса 25 нс;
- ±10 % для остальных длительностей импульсов.
Таблица 2
Рефлектометр для одномодового ОВ
Рефлектометр для многомодового ОВ
Длительность зондирующих импульсов, нс
8, 25, 100, 300, 1000, 3000, 10000, 20000
8, 25, 100, 300, 1000
Диапазоны измерений длины (расстояний) указаны в таблице 3.
Таблица 3
Диапазоны измерений расстояний, км
Рефлектометр для одномодового ОВ5, 10, 20, 40, 80, 120, 160, 240
Рефлектометр для многомодового ОВ5, 10, 20, 40, 80
Пределы допускаемой основной абсолютной погрешности измерений длины (расстояний):
D
L
= ±
(dl
+
dL
+
3
×
10
−
5
×
L),м
где dl = 0,5 – допустимое значение начального сдвига, м;
dL – разрешение (интервал дискретизации сигнала обратного рассеяния), определяемое
установленным диапазоном длины (расстояния), м;
L – измеряемая длина (расстояние), м.
Пределы допускаемой абсолютной погрешности измерений длины (расстояний) в рабочих
условиях:
D
L
= ±
(dl
+
dL
+
5
×
10
−
5
×
L),м
где dl = 0,5 – допустимое значение начального сдвига, м;
dL – разрешение (интервал дискретизации сигнала обратного рассеяния), определяемое
установленным диапазоном длины (расстояния), м;
L – измеряемая длина (расстояние), м.
Длина
волны, нм
1310
1490
1550
1625
Лист № 5
Всего листов 8
Значения динамического диапазона измерений ослабления рефлектометров для одномо-
довых ОВ с динамическим диапазоном первого уровня приведены в таблице 4.
Таблица 4
Длительность импульса, нс
10010001000020000
Динамический диапазон, дБ, не менее
без фильтра13,518,523,525,0
с фильтром13,821,027,530,0
без фильтра 9,514,519,521,0
с фильтром 9,817,023,526,0
без фильтра11,516,521,523,0
с фильтром11,819,025,528,0
без фильтра10,515,520,522,0
с фильтром10,818,024,527,0
Длина
волны, нм
1310
1490
1550
1625
Значения динамического диапазона измерений ослабления рефлектометров для одномо-
довых ОВ с динамическим диапазоном второго уровня приведены в таблице 5.
Таблица 5
Длительность импульса, нс
10010001000020000
Динамический диапазон, дБ, не менее
без фильтра18,023,028,029,5
с фильтром18,325,532,034,5
без фильтра14,019,024,025,5
с фильтром14,321,528,030,5
без фильтра16,521,526,528,5
с фильтром16,824,030,533,0
без фильтра14,519,524,526,0
с фильтром14,822,028,531,0
Длина
волны, нм
1310
1490
1550
1625
Значения динамического диапазона измерений ослабления рефлектометров для одномо-
довых ОВ с динамическим диапазоном третьего уровня приведены в таблице 6.
Таблица 6
Длительность импульса, нс
10010001000020000
Динамический диапазон, дБ, не менее
без фильтра21,526,531,533,0
с фильтром21,829,035,538,0
без фильтра17,522,527,529,0
с фильтром17,825,031,534,0
без фильтра19,524,529,531,0
с фильтром19,827,033,536,0
без фильтра18,523,528,530,0
с фильтром18,826,032,535,0
Длина
волны, нм
1310
Значения динамического диапазона измерений ослабления рефлектометров для одномо-
довых ОВ с динамическим диапазоном четвертого уровня приведены в таблице 7.
Таблица 7
Длительность импульса, нс
10010001000020000
Динамический диапазон, дБ, не менее
без фильтра 25,5 30,5 35,5 37,0
с фильтром 25,8 33,0 39,5 42,0
1490
1550
1625
без фильтра19,524,5
с фильтром19,827,0
без фильтра23,528,5
с фильтром23,831,0
без фильтра20,525,5
с фильтром20,828,0
Лист № 6
Всего листов 8
29,531,0
33,536,0
33,535,0
37,540,0
30,532,0
34,537,0
Длина
волны, нм
1310
1490
1550
1625
Значения динамического диапазона измерений ослабления рефлектометров для одномо-
довых ОВ с динамическим диапазоном пятого уровня приведены в таблице 8.
Таблица 8
Длительность импульса, нс
10010001000020000
Динамический диапазон, дБ, не менее
1)
без фильтра25,530,535,537,0
с фильтром25,833,039,542,0
без фильтра21,526,531,533,0
с фильтром21,829,035,538,0
1)
без фильтра27,532,537,539,0
с фильтром27,835,041,544,0
без фильтра22,527,532,534,0
с фильтром22,830,036,539,0
1)
В рефлектометрах на две и три длины волны допускается снижение значений динамического
диапазона на длинах волн 1310 нм и 1550 нм на 1,5 дБ.
Значения динамического диапазона измерений ослабления рефлектометров для многомо-
довых ОВ приведены в таблице 9.
Таблица 9
Тип ОВДлина волны, нмДлительность импульса, нс
81001000
Динамический диапазон, дБ, не менее
Многомодовое рефлектометр 850 без фильтра 11,0 14,8 21,0
62,5/125 мкм на две длины с фильтром 11,0 15,1 23,0
волны
1300 без фильтра 11,0 14,8 21,0
с фильтром11,015,123,0
рефлектометр850без фильтра12,716,522,7
на одну длину
с фильтром12,716,724,7
волны
1300без фильтра12,716,522,7
с фильтром12,716,724,7
Многомодовое рефлектометр850без фильтра10,013,820,0
50,0/125 мкмна две длины с фильтром10,014,122,0
волны
1300 без фильтра 10,0 13,8 20,0
с фильтром 10,0 14,1 22,0
рефлектометр 850 без фильтра 11,7 15,5 21,7
на одну длину с фильтром 11,7 15,7 23,7
волны
1300 без фильтра 11,7 15,5 21,7
с фильтром 11,7 15,7 23,7
Допускается снижение значений динамического диапазона измерений ослабления на 1,5
дБ при максимальных значениях рабочих температур для всех модификаций рефлектометров.
Пределы допускаемой основной абсолютной погрешности при измерениях ослабления:
±
(0,04
×a
) дБ,
где
a
- измеряемое ослабление, дБ.
Лист № 7
Всего листов 8
Пределы допускаемой абсолютной погрешности при измерениях ослабления в рабочих
условиях:
±
(0,05
×a
) дБ,
где
a
- измеряемое ослабление, дБ.
Минимальная дискретность отсчета при измерениях ослабления 0,001 дБ.
Величины мертвой зоны по ослаблению и мертвой зоны по отражению при минимальной
длительности зондирующего импульса и коэффициенте отражения не более минус 40 дБ ука-
заны в таблице 10.
Таблица 10
Модификация рефлектометраВеличина мертвой зоны, м, не более
ОР-2-3/ХХХ-1, ОР-2-3/ХХХ-4, ОР-2-3/ХХХ-5
ОР-2-3/ХХХ-2, ОР-2-3/ХХХ-6, ОР-2-3/ХХХ-7
ОР-2-3/ХХХ-3
по ослаблению
13,0
11,0
7,0
по отражению
3,0
2,5
2,5
Питание рефлектометра осуществляется от персонального компьютера через порт USB
или от сети переменного тока напряжением (230
±
23) В, частотой (50,0
±
0,4) Гц через блок пита-
ния FW7601/06.
Мощность, потребляемая от сети переменного тока (230
±
23) В и частотой (50,0
±
0,4) Гц,
не более 10 Вт.
Ток, потребляемый от блока питания или порта USB, не более 0,3 А.
Время непрерывной работы, не менее 8 часов.
Габаритные размеры рефлектометра, не более 168
´
111
´
36 мм.
Масса рефлектометра, не более 0,5 кг.
Знак утверждения типа
Знак утверждения типа средства измерений наносится типографским способом на ти-
тульный лист руководства по эксплуатации и методом офсетной печати на наклейку, наклеен-
ную на рефлектометр.
Комплектность средства измерений
Комплект поставки рефлектометров указан в таблице 11.
Таблица 11
НаименованиеКоличество, шт.
Рефлектометр оптический ОР-2-3/ХХХ-Х 1
Источник питания FW7601/06 1
Кабель интерфейсный USB 1
Примечание
ХХХ-Х – модификация
рефлектометра
питание от сети 230 В
соединение с компьютером и
питание рефлектометра
с рефлектометром для одномо-
дового ОВ
с рефлектометром для многомо-
дового ОВ
на компакт-диске
Кабель оптический соединительныйод-1
номодовый с разъемами FC
Кабель оптический соединительный1
многомодовый с разъемами ST
Компакт-диск с программным обеспечени-1
ем ИИТ.71119-38
Руководство по эксплуатации1
Методика поверки МРБ МП. 1726-20071
Упаковочная сумка1
Поверка
осуществляется по документу: «Рефлектометры оптические ОР-2-3. Методика поверки МРБ
МП. 1726-2007», утвержденному БелГИМ 03 октября 2007 г.
Лист № 8
Всего листов 8
Основные средства поверки:
1 Генератор оптический ОГ-2-1 (ГР № 23872-02).
Основные метрологические характеристики:
Рабочие длины волн оптического излучения (для одномодового ОВ): 1310±30 нм, 1550±30
нм, 1625±30 нм.
Рабочие длины волн оптического излучения (для многомодового ОВ): 850±30 нм, 1300±30 нм.
Диапазон воспроизведения длины (расстояния): 60 м ÷ 500 км
Пределы допускаемой основной абсолютной погрешности при воспроизведении длины
(расстояния): ± (0,2+1r10-5L), м, где L – воспроизводимая длина (расстояние).
Пределы допускаемой основной абсолютной погрешности при измерении вносимого ос-
лабления (затухания): ± 0,02rВ, дБ, где В – измеряемое вносимое ослабление (затухание).
2 Волокно оптическое одномодовое
Основные технические характеристики:
Длина волокна: 5÷8 км; 25÷50 км
3 Волокно оптическое многомодовое
Основные технические характеристики:
Длина волокна: 0,5÷1,5; 3÷8 км
Сведения о методиках (методах) измерений
«Рефлектометры оптические ОР-2-3. Руководство по эксплуатации», раздел 6.
Нормативные документы, устанавливающие требования к рефлектометрам оптическим
ОР-2-3
ГОСТ 8.585-2005 «Государственная система обеспечения единства измерений. Государст-
венная поверочная схема для средств измерений длины и времени распространения сигнала в
световоде, средней мощности, ослабления и длины волны для волоконно-оптических систем
связи и передачи информации»
Рекомендации по областям применения в сфере государственного регулирования обеспе-
чения единства измерений
Оказание услуг почтовой связи и учет объема оказанных услуг электросвязи операторам
связи.
Изготовитель
Закрытое акционерное общество «Институт информационных технологий»
(ЗАО «Институт информационных технологий»).
Адрес: Республика Беларусь, 220030, г. Минск, ул. Октябрьская д.19, корп.5, офис 306.
Тел/факс: + 375 17 227-12-33, + 375 17 227-13-48, + 375 17 227-23-52.
E-mail: support@beliit.com
, www.beliit.com
.
Экспертиза проведена
Государственный центр испытаний средств измерений ФГУП «ВНИИОФИ»,
аттестат аккредитации 30003-08
Адрес: 119361, г.Москва, ул.Озерная, 46
Телефон 437-56-33, факс 437-31-47
Электронная почта: vniiofi@vniiofi.ru
, Сайт: http://www.vniiofi.ru
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииЕ.Р. Петросян
М. П.«___» ___________ 2011 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 18267-99 | Мультиметры оптические | AQ2150 | Фирма "ANDO Electric Co. Ltd.", Япония | 1 год | Перейти |
| 861-53 | Пирометры оптические | ОППИР-09 | Нет данных | Нет данных | Перейти |
| 37324-08 | Тестеры оптические с измерителями мощности и источниками оптического излучения | 522B, 522HP, 555B, 558B (измерители мощности), 252B, 262A, 265A и 266A (источники) | Фирма "Tempo Textron", США | 1 год | Перейти |
| 26077-03 | Рефлектометры оптические | MW9076 | Фирма "Anritsu Corporation", Япония | 1 год | Перейти |
| 9283-83 | Генераторы сигналов оптические | ОГ4-162 | ОАО "Мытищинский электротехнический завод", г.Мытищи | 1 год | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
