Измерители напряжений в арматуре ЭИН-МГ4, ГРСИ 37582-08
Номер госреестра:
37582-08
Наименование СИ:
Измерители напряжений в арматуре
Обозначение типа:
ЭИН-МГ4
Производитель:
ООО "СКБ Стройприбор", г.Челябинск
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
30.03.2023
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Лист № 1
Всего листов 3
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Измерители напряжений в арматуре ЭИН-МГ4
Назначение средства измерений
Измерители напряжений в арматуре ЭИН-МГ4 (далее измерители) предназначены для
оперативного производственного контроля величины предварительного напряжения в стержне-
вой, канатной и проволочной арматуре железобетонных конструкций частотным методом по
ГОСТ 22362-77. А также для технологических расчетов заданного удлинения арматуры, длины
арматурной заготовки и корректировки расстояния между временными анкерами арматурного
элемента.
Описание средства измерений
Принцип действия измерителей основан на известной зависимости частоты (периода) соб-
ственных колебаний натянутой арматуры от величины напряжений в ней.
Поперечно оси арматуры наносится удар, возбуждающий собственные колебания армату-
ры с частотой, соответствующей напряжению установившемуся в ней. Преобразователь изме-
рителя преобразует механические колебания арматуры в переменный электрический ток той же
частоты, поступающий на вход электронного блока. Электронный блок измеряет частоту коле-
баний арматуры, преобразует ее в напряжение по методике ГОСТ 22362-77 с индикацией ре-
зультата на цифровом дисплее.
Измеритель состоит из электронного блока и преобразователя.

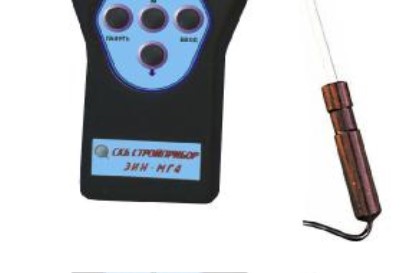

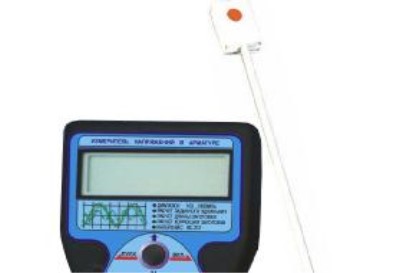

Рисунок 1 – Общий вид измерителя Рисунок2–Схемапломбировкиот
несанкционированного доступа и обозначение
места для нанесения оттиска клейма
Приложение к свидетельству № 31308
об утверждении типа средств измерений
Наименова-
ние ПО
Идентификаци-
онное наименова-
ние ПО
Номер версии
(идентификаци-
онный номер) ПО
Лист № 2
Всего листов 3
Программное обеспечение
Измерители имеют встроенное программное обеспечение (ПО) (микропрограмма элек-
тронного блока с защитой от считывания и перезаписи), управляющая программа электронного
блока
реализует сбор, передачу, обработку, хранение и представление измерительной инфор-
мации.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1
EIN
EIN_V1.01
V1.01
Цифровой идентифи-
катор ПО
(контрольная сумма
исполняемого кода)
0x2374
Алгоритм вычис-
ления цифрового
идентификатора
ПО
CRC16
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню
«А» по МИ 3286-2010.
Метрологические и технические характеристики
Значение
6 ÷ 80
± 0,4
±0,5
± 0,1
9
- 10 ÷ +40
95 ±3
Наименование характеристики
Диапазон измерений частоты синусоидальных колебаний, Гц
Пределы допускаемой основной относительной погрешности
измерения частоты синусоидальных колебаний, %
Пределы допускаемой относительной погрешности вычисли-
тельного устройства, %
Пределы дополнительной погрешности измерения синусои-
дальных колебаний, вызванной отклонением температуры от
нормального значения, %/ 10 ºС
Напряжение питания, В
Условия эксплуатации:
температура окружающего воздуха, ºС
относительная влажность, %, не более
Габаритные размеры, мм:
- электронного блока
- преобразователя
Масса прибора с преобразователем, кг, не более
Средняя наработка на отказ, ч, не менее
Средний срок службы, лет
177×90×30
500×35×20
0,52
20000
10
Знак утверждения типа
Знак утверждения типа наносится на титульный лист руководства по эксплуатации в
центре листа, типографским способом и на табличку, закрепленную на электронном блоке из-
мерителя, фотохимическим способом.
Комплектность средства измерений
1. Измеритель напряжений в арматуре ЭИН-МГ4
- электронный блок1
- преобразователь1
2. Устройство П-11
3. Руководство по эксплуатации с методикой по-
верки. Паспорт.1
4. Упаковочный кейс1
Лист № 3
Всего листов 3
Поверка
осуществляется в соответствии с разделом 8 «Методика поверки» руководства по эксплуатации
Э7.102.004 РЭ, утвержденным ООО
«СКБ Стройприбор» и согласованным с ГЦИ СИ ФГУП
«ВНИИМС» 17 апреля 2008 года.
Основное поверочное оборудование: генератор сигналов прецизионный ГЗ – 110.
Сведения о методиках (методах) измерений
Методика измерений изложена в руководстве по эксплуатации «Измеритель напряжений
в арматуре ЭИН-МГ4. Руководство по эксплуатации Э7.102.004 РЭ».
Нормативные и технические документы, устанавливающие требования к измерителям
силы натяжения арматуры ЭИН-МГ4
1. ГОСТ 22362-77 «Конструкции железобетонные. Методы измерения силы натяжения
арматуры».
2. Технические условия ТУ 7614-025-12585810-2007.
Рекомендации по областям применения в сфере государственного регулирования обеспе-
чения единства измерений
Выполнение работ по оценке соответствия промышленной продукции и продукции дру-
гих
видов, а также иных объектов установленным законодательством Российской Федерации
обязательным требованиям.
Изготовитель
ООО «Специальное конструкторское бюро Стройприбор» (ООО «СКБ Стройприбор»)
Адрес: Россия, 454084, г. Челябинск, ул. Калинина, 11-Г
Тел/Факс (351) 790-16-13, 790-16-85 e-mail:
Испытательный центр
Государственный центр испытаний средств измерений (ГЦИ СИ) ФГУП «ВНИИМС», г.
Москва. Аттестат аккредитации № 30004-08 от 27.06.2008 г.
Адрес: 119361, г. Москва, ул. Озерная, д.46
Тел./факс: (495)437-55-77 / 437-56-66;
E-mail:
, сайт:
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииФ.В. Булыгин
М.п.«____»____________2013 г.
