Тензорезисторы проволочные приклеиваемые ПКС-5, ПКС-12, ГРСИ 37343-08
Номер госреестра:
37343-08
Наименование СИ:
Тензорезисторы проволочные приклеиваемые
Обозначение типа:
ПКС-5, ПКС-12
Производитель:
ФГУП "Сибирский НИИ авиации им.С.А.Чаплыгина" (СибНИА), г.Новосибирск
Межповерочный интервал:
Первичная поверка до ввода в эксплуатацию
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
23.08.2018
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 30935
об утверждении типа средств измерений
Лист № 1
Всего листов 3
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Тензорезисторы проволочные приклеиваемые ПКС-5, ПКС-12
Назначение средства измерений
Тензорезисторы проволочные приклеиваемые ПКС-5-50, ПКС-5-100, ПКС-5-120,ПКС-
12-200 ПКС-12-400 (Тензорезистор) предназначены для измерений деформации поверхности ши-
рокого спектра машиностроительных конструкций (стальных, титановых и алюминиевых) в раз-
личных отраслях промышленности.
Описание средства измерений
Принцип работы Тензорезисторов основан на изменении электрического сопротивле-
ния при изменении геометрического размера объекта, на который наклеен Тензорезистор, под
воздействием механических нагрузок, в изменении электрического сопротивления проводника
при его растяжении-сжатии.
Тензорезистор используется в измерительных устройствах в качестве преобразователя
при измерениях различных физических величин (длины, силы, давления) при отсутствии в ок-
ружающей среде агрессивных веществ, радиоактивного и прямого солнечного излучения, кон-
денсата. Партия Тензорезисторов изготавливается непрерывным технологическим запуском из
материалов одной поставки и комплектуется группами.
Тензорезистор состоит из тензорешетки в изоляционных подложках и выводных про-
водников (рисунок 1).
Связующее вещество для наклейки Тензорезисторов - электроизоляционный лак, раз-
веденный до определенной вязкости. Тензорезистор – изделие конкретного назначения, вида Ι,
невосстанавливаемое, неремонтируемое (ГОСТ 27.003-90).

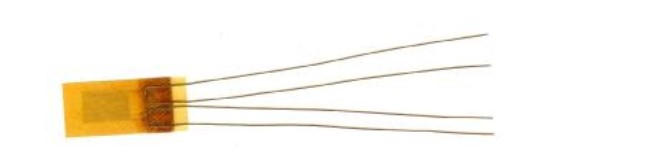

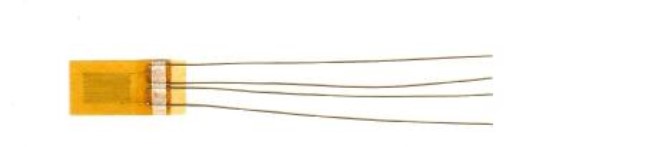

Рисунок 1 – Общий вид Тензорезистора
Метрологические и технические характеристики
Наименование параметраТензорезистор
ПКС-12-200
ПКС-12-400
ПКС-5-50,
ПКС-5-100,
ПКС-5-120
2
50, 100, 120
3
200, 400
1
Номинальное электрическое сопротивление тензорезистора, Ом
Диапазон измеряемых деформаций, млн
-1
:
- статических
- динамических
±
2000
±
1000
±
2000
±
1000
1
1
0,5
0,5
0,5
0,5
20
+
30
-
70
20
+
30
-
70
2,00
0,02
2,00
0,02
1
Погрешность измерений, %
Лист № 2
В
сего листов 3
23
2-6 2-6
5
12
Номинальная база тензорезистора, мм
Предельное относительное отклонение сопротивления в партии от
номинального, %
Часовая ползучесть П при нормальных условиях:
20
20
22
7
0,10
±
0,01
0,05
22
7
0,10
±
0,01
0,05
- среднее значение
П
, %, не более
- предел среднего квадратического
отклонения S
п
, %
Максимальный рабочий ток питания
импульсным током, мА
Габаритные размеры, мм, не более:
- длина без выводных проводников
- ширина
- толщина
Масса, г, не более
Тензорезисторы эксплуатируются по гр. Д3 ГОСТ Р 52931-2008
со следующими уточнениями:
- температура окружающего воздуха
- верхнее значение относительной влажности при плюс 35
°
С и
более низких температурах, без конденсации влаги, %
95
6
24
95
6
24
Средний срок службы, лет, не менее
Время непрерывной работы, ч, не менее
Чувствительность Κ при нормальных условиях:
100
´
K
20
102
100
´
K
20
102
- среднее значение
K
,
не менее
- предел среднего квадратического отклонения (S
K
)
Температурная характеристика сопротивления (ТХС):
- максимальное значение ТХС в рабочей области значений темпе-
ратуры, мкОм/Ом, не более
- предел среднего квадратического отклонения S
tм
, мкОм/Ом
Минимальное значение сопротивления изоляции, R
из
, МОм
Длина выводных проводников, мм, не менее
25
25
Знак утверждения типа
Знак утверждения типа средств измерений нанесен на титульный лист паспорта типо-
графским способом.
Примечание
Комплектность средства измерений
Обозначение
Наименование
Кол-Заводской
во номер
ПКС Тензорезистор 10 Группа
- Кисточка колонковая мягкая 1 № 8-10
А02.411709.012-050
А02.411709.012ПС
А02.411709.012МП
Упаковка
1
Паспорт1
Методика первичной поверки1
Лист № 3
В
сего листов 3
Поверка
осуществляется по документу А02.411709.012 МП «Тензорезисторы проволочные приклеивае-
мые ПКС-5, ПКС-12. Методика первичной поверки», утвержденному ФГУП «СНИИМ» в октяб-ре
2007 г.
Эталоны: установкаэталонная для градуировки приклеиваемых тензорезисторов
«СибНИА»,
d
= 1,8 % (ГОСРЕЕСТР СИ № 34927-07).
Сведения о методиках (методах) измерений
А02.411709.012ПС «Тензорезистор проволочный приклеиваемый ПКС-5-50, ПКС-5-100,
ПКС-5-120, ПКС-12-200, ПКС-12-400. Паспорт»
Нормативные и технические документы, устанавливающие требования к тензорезисторам
проволочным приклеиваемым ПКС-5, ПКС-12
1 ГОСТ 21616-91 Тензорезисторы. Технические условия
2 А02.411709.012ТУ «Тензорезисторы проволочные приклеиваемые ПКС-5-50, ПКС-5-
100, ПКС-5-120, ПКС-12-200, ПКС-12-400. Технические условия»
3 ГОСТ 8.543-86 Государственная система обеспечения единства измерений. Государ-
ственная поверочная схема для средств измерений деформации
Рекомендации по областям применения в сфере государственного регулирования обеспе-
чения единства измерений
При выполнении работ по оценке соответствия промышленной продукции и продукции
других видов, а также иных объектов установленным законодательством Российской Федера-
ции обязательным требованиям.
Изготовитель
Федеральное государственное унитарное предприятие «Сибирский научно-исследовательский
институт авиации им. С.А. Чаплыгина» (ФГУП «СибНИА им. С.А. Чаплыгина»), юридический и
почтовый адрес: 630051, Новосибирск, 51, ул. Ползунова,21,
тел./ факс (383)2-79-24-57,тел. 2-78-70-31, e-mail:
Испытательный центр
Государственный центр испытаний средств измерений СНИИМ
(ГЦИ СИ СНИИМ),юридический адрес:630004, г. Новосибирск, пр. Димитрова, 4,
тел.(383) 210-08-14, факс (383) 210-13-60, e-mail:
номер аттестата аккре-
дитации: 30007-09
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииФ.В. Булыгин
М.п.
«__» _____________ 2013 г.
