Номер госреестра:
37342-08
Наименование СИ:
Курвиметры полевые
Обозначение типа:
КП-230С и КП-230С-01
Производитель:
ООО "Спецдортехника", г.Саратов
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
27.04.2023
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 30934
об утверждении типа средств измерений
Лист № 1
Всего листов 3
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Курвиметры полевые КП-230С и КП-230С-01
Назначение средства измерений
Курвиметры полевые КП-230С и КП-230С-01 (далее по тексту - курвиметры)
предназначены для измерений длины пути, пройденного колесом курвиметра на поверхностях с
твердым покрытием.
Описание средства измерений
Принцип действия курвиметра заключается в контроле числа оборотов колеса,
свободно катящегося по измеряемой поверхности и преобразовании этой величины в длину
пройденного пути.

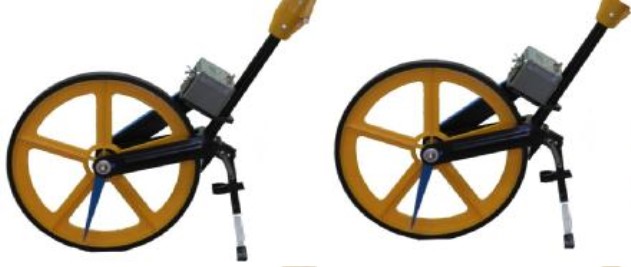

Рисунок 1 - Внешний вид КП-230СРисунок 2 - Внешний вид КП-230С-01
Курвиметр выпускается двух моделей:
- модель КП-230С - с электронным блоком индикации и складной двухсекционной
штангой с шарнирным соединением секций;
- модель КП-230С-01 - с электронным блоком индикации и съемной штангой для
применения в составе устройства для контроля геометрических параметров автомобильных
дорог КП-232С.
Вкурвиметречислооборотовколесарегистрируетсяоптоэлектронным
преобразователем и отображается в цифровом виде на жидкокристаллическом индикаторе.
Источником питания для электронного блока индикации служат малогабаритные элементы
питания.
Лист № 2
Всего листов 3
Рисунок 3 — Места установки пломб изготовителя
В целях предотвращения несанкционированного доступа к элементам регулировки
курвиметра предусмотрены места пломбирования, которые указаны на рисунке 3. Пломбами
закрываются места крепления крышки электронного блока индикации.
от 0 до 999,99
от 0,8 до 999,99
±
(0,005L+0,01)
0,01
6
5
2,5
1250х150х400
600х150х400
Метрологические и технические характеристики
1 Диапазон показаний, м
2 Диапазон измерений, м
3 Пределы допускаемой абсолютной погрешности измерений, м
где L — измеренное значение величины, м
4 Цена единицы наименьшего разряда, м
5 Номинальное напряжение питания, В
6 Потребляемый ток, мА, не более
7 Масса (без упаковки), кг, не более
8 Габаритные размеры, мм, не более: - в рабочем состоянии
- в транспортном состоянии
9 Условия эксплуатации:
- диапазон рабочих температур, ˚С
- относительная влажность, %, не более
10 Средний срок службы, лет, не менее
от минус 10 до плюс 40
98
5
Знак утверждения типа
Знак утверждения типа наносится типографским способом на титульный лист
руководства по эксплуатации и фотохимическим способом на маркировочную табличку,
устанавливаемую на электронном блоке индикации.
Количество, шт
Комплектность средства измерений
НаименованиеОбозначение
КП-230СКП-230С-01
Курвиметр полевой КП-230С
Курвиметр полевой КП-230С-01
Ключ по ГОСТ 11737
Руководство по эксплуатации
Руководство по эксплуатации
Методика поверки
Чехол
СДТ 011.00.00.0001-
СДТ 011.00.00.000-01-1
7812-0377-1
СДТ 011.00.00.000 РЭ1-
СДТ 011.00.00.000-01 РЭ-1
СДТ 011.00.00.000 МП11
СДТ 011.04.00.0001-
Лист №3
Всего листов 3
Поверка
осуществляется по документу СДТ 011.00.00.000 МП «Курвиметр полевой КП-230С. Методика
поверки», согласованному ГЦИ СИ ФГУ «Саратовский ЦСМ им. Б.А. Дубовикова» 14 января
2008 г.
Основные средства поверки:
- рулетка измерительная по ГОСТ 7502-98.
Сведения о методиках (методах) измерений
Методы измерений приведены в руководствах по эксплуатации «Курвиметр полевой
КП-230С. Руководство по эксплуатации. СДТ 011.00.00.000 РЭ» и «Курвиметр полевой
КП-230С-01. Руководство по эксплуатации. СДТ 011.00.00.000-01 РЭ».
Нормативные и технические документы, устанавливающие требования к
ТУ 4389-002-93000278-07 «Курвиметры полевые КП-230С и КП-230С-01.
Технические условия».
Рекомендации по областям применения в сфере государственного регулирования
обеспечения единства измерений
- при выполнении работ по оценке соответствия промышленной продукции и продукции других
видов, а также иных объектов установленным законодательством Российской Федерации
обязательным требованиям.
Изготовитель
Общество с ограниченной ответственностью «Спецдортехника» (ООО
«Спецдортехника»)
410033, г. Саратов, ул. Панфилова, 3А
Испытательный центр
ГЦИ СИ ФБУ «Саратовский ЦСМ им. Б.А. Дубовикова»
410065, г. Саратов, ул. Тверская, д. 51А, аттестат аккредитации № 30062-10 от
15.08.2011 г, телефон (8452) 63-26-09, факс (8452) 63-24-26
E-mail:
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологии
Ф.В. Булыгин
М.п.«___» ______________ 2013 г.
