Номер госреестра:
37340-08
Наименование СИ:
Рейки дорожные универсальные
Обозначение типа:
КП-231С
Производитель:
ООО "Спецдортехника", г.Саратов
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
27.04.2023
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 30932
об утверждении типа средств измерений
Лист № 1
Всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Рейки дорожные универсальные КП-231С
Назначение средства измерений
Рейки дорожные универсальные КП-231С (далее по тексту - рейки) предназначены
для измерений поперечных и продольных уклонов дорожных покрытий и обочин,
неровностей оснований и покрытий автомобильных дорог и аэродромов по ГОСТ 30412-96,
определения крутизны заложения откосов, насыпей и выемок.
Описание средства измерений
Рейкапредставляет собой комплект оборудования, состоящий из жесткого
прямолинейного алюминиевого профиля двутаврового сечения, блока измерительного и
промерника клинового.
Жесткий прямолинейный алюминиевый профиль для удобства транспортирования в
нерабочем положении состоит из трех секций, соединяемых между собой замками с
резьбовыми стяжками. На верхней поверхности центральной секции имеется ручка для
переноски. На нижних боковых гранях профиля через определенное расстояние нанесены
метки (штрихи), которые обозначают места для измерений с помощью промерника клинового
величины просветов (неровностей) под рейкой. На верхней поверхности центральной секции
установлен блок измерительный, состоящий двух приборов для измерения углов наклона
рейки
относительно горизонта - уклономера и эклиметра, заключенных в единый пылезащитный
корпус. Уклономер представляет собой механизм с изменяемым относительно горизонта
положениемампулыуровня.Механизмнаклонаампулыимеетлимбсошкалой
проградуированной в единицах уклона (промилле), с помощью которой производится отсчет
показаний после установки ампулы в горизонтальное положение. Эклиметр предназначен для
измерений крутизны заложения откосов и насыпей относительно горизонта. Он представляет
собой свободно вращающийся на оси диск со смещенным от оси центром тяжести. На
цилиндрической поверхности диска нанесены риски и соответствующие им значения
крутизны.
Промерник клиновой представляет собой клин с определенным углом между
поверхностями граней. На верхней его грани нанесена шкала, позволяющая измерять

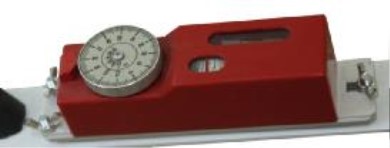

Рисунок 1 - Внешний вид КП-231С
Лист № 2
Всего листов 4
величину просвета под нижней гранью жесткого алюминиевого профиля и поверхности
дорожного покрытия.
Рисунок 2 - Места установки пломб изготовителя.
В целях предотвращения несанкционированного доступа к элементам регулировки
рейки предусмотрены места пломбирования, которые указаны на рисунке 2. Пломбами
закрываются винт регулировки лимба уклономера и место крепления блока измерительного
на верхней поверхности центральной секции рейки.
Метрологические и технические характеристики
1 Длина рейки в рабочем состоянии, мм3000
±
2
2 Ширина опорной грани рейки, мм 50
±
2
3 Отклонение от прямолинейности продольного профиля опорной
грани рейки, мм, не более0,2
4 Прогиб рейки от собственного веса в середине пролета
длиной 2900 мм, мм, не более0,4
5 Отклонение боковой грани рейки от
прямолинейности, мм, не более10,0
6 Шаг меток на боковой грани рейки и расстояние от крайних
меток до торцов рейки, мм500
±
2
7 Диапазон измерений уклонов по шкале уклономера, ‰от минус 56 до плюс 120
8 Цена деления шкалы уклономера, ‰ 1
9 Пределы допускаемой абсолютной погрешности измерений уклонов
по шкале уклономера, ‰, не более
±
2
10 Диапазон определения уклонов по шкале эклиметраот 0 до 1:1
11 Ширина промерника клинового, мм 50
±
0,5
12 Угол между гранями промерника5º45’
±
5’
13 Шаг шкалы на измерительной грани промерника клинового, мм 10
±
0,1
14 Диапазон измерений неровностей по шкале
промерника клинового, ммот 1 до
15
15
Габаритные размеры рейки в транспортном
состоянии, мм, не более1130х180х180
16 Масса рейки в рабочем состоянии, кг, не более8,2
17 Условия эксплуатации:
- диапазон рабочих температур, ˚Сот минус 10 до плюс 40
- относительная влажность, %, не более 98
18 Средний срок службы, лет, не менее3
Лист № 3
Всего листов 4
Знак утверждения типа
Знак утверждения типа наносится типографским способом на титульный лист
руководства по эксплуатации и фотохимическим способом на маркировочную табличку,
устанавливаемую на верхней поверхности центральной секции рейки.
Комплектность средства измерений
Наименование
Обозначение
Количество, шт
Рейка
СДТ 343.00.00.000
1
Промерник клиновой
Блок измерительный
Ключ по ГОСТ 11737
Руководство по эксплуатации
Методика поверки
Чехол
СДТ 062.07.00.000-011
СДТ 062.04.00.0001
7812-03771
СДТ 343.00.00.000 РЭ1
СДТ 343.00.00.000 МП1
1
Поверка
осуществляется по документу СДТ 343.00.00.000 МП «Рейка дорожная универсальная КП-
231С. Методика поверки», согласованному ГЦИ СИ ФГУ «Саратовский ЦСМ им. Б.А.
Дубовикова» 14 января 2008 г.
Основные средства поверки - рулетка измерительная по ГОСТ 7502-98; линейка
измерительная по ГОСТ 427-75; линейка поверочная ШД-3000 по ГОСТ 8026-92; уровень
строительный по ГОСТ 9416-83; угломер с нониусом по ГОСТ 5378-88.
Сведения о методиках (методах) измерений
Методы измерений приведены в ГОСТ 30412-96 «Дороги автомобильные и
аэродромы. Методы измерений неровностей оснований и покрытий» и руководстве по
эксплуатации «Рейка дорожная универсальная КП-231С. Руководство по эксплуатации. СДТ
343.00.00.000 РЭ»
Нормативные и технические документы, устанавливающие требования к рейкам
дорожным универсальным КП-231С
ГОСТ 30412-96 «Дороги автомобильные и аэродромы. Методы измерений
неровностей оснований и покрытий»
ТУ 4389-003-93000278-07 «Рейка дорожная универсальная КП-231С . Технические
условия».
Рекомендации по областям применения в сфере государственного регулирования
обеспечения единства измерений
- при выполнении работ по оценке соответствия промышленной продукции и
продукции других видов, а также иныхобъектов установленным законодательством
Российской Федерации обязательным требованиям.
Изготовитель
Общество с ограниченной ответственностью «Спецдортехника» (ООО
«Спецдортехника»)
410033, г. Саратов, ул. Панфилова, 3А
Лист № 4
Всего листов 4
Испытательный центр
ГЦИ СИ ФБУ «Саратовский ЦСМ им. Б.А. Дубовикова»
410065, г. Саратов, ул. Тверская, д. 51А, аттестат аккредитации № 30062-10 от
15.08.2011 г, телефон (8452) 63-26-09, факс (8452) 63-24-26
E-mail:
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологии
Ф.В. Булыгин
М.п.
«___» ______________ 2013 г.
