Установки пикнометрические H&D Fitzgerald Ltd, ГРСИ 37320-08
Номер госреестра:
37320-08
Наименование СИ:
Установки пикнометрические
Обозначение типа:
H&D Fitzgerald Ltd
Производитель:
Фирма "H&D Fitzgerald Ltd.", Великобритания
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
16.08.2018
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 30919/1
об утверждении типа средств измерений
Лист № 1
Всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
(в редакции, утвержденной приказом Росстандарта № 928 от 10.05.2017 г.)
Установки пикнометрические H&D Fitzgerald Ltd.
Назначение средства измерений
Установки пикнометрические H&D Fitzgerald Ltd. (далее - установки) предназначены для
прецизионныхизмеренийплотностижидкостивусловияхтранспортированияпо
технологическим трубопроводам, а также для проведения поверки и калибровки поточных
преобразователей плотности жидкости в условиях эксплуатации.
Описание средства измерений
Принцип действия установок основан на пикнометрическом методе измерений плотности
жидкости с помощью металлических напорных пикнометров. Сущность метода состоит в
определениимассизвестныхобъёмовжидкости,отобранныхвдвасоединенных
последовательно пикнометра из трубопровода при температуре и давлении в трубопроводе.
Плотность жидкости находят как среднее значение из частных от деления разности масс
заполненных и пустых пикнометров на соответствующие значения вместимостей пикнометров
при условиях отбора пробы жидкости. Для определения масс пикнометров применяют весы в
режиме компарирования и комплект гирь. Давление, температуру исследуемой жидкости и
температуру тел пикнометров определяют в момент отбора пробы жидкости в пикнометры при
помощи средств измерений давления и температуры из комплекта установки. Классы точности
применяемых весов и гирь из комплекта установки приведены в разделе Комплектность средств
измерений.
Конструктивно установка состоит из следующих основных частей: комплекта напорных
металлических пикнометров в термоизолирующих кейсах, весов с набором гирь, цифровых
термометров, цифровых манометров, ротаметра, технологических трубопроводов с кранами,
комплекта запасных частей и материалов. Пикнометры выполнены в виде металлических
сосудов, снабжённых аварийными предохранительными клапанами для сброса избыточного
давления, входными и выходными кранами, соединениями на быстросъемных муфтах. Кейсы
для пикнометров имеют встроенные датчики для измерений температуры тел пикнометров.
Корпуса установки и кейсов выполнены из легких композитных материалов и снабжены
ручками для перевозки. В установке смонтированы входной и выходной трубопроводы,
запорные вентили, гибкие шланги высокого давления с быстросъемными муфтами для
подключения к пикнометрам. Для выполнения измерений установка подключается к
трубопроводу с транспортируемой по нему жидкостью.
Пломбировка установок при поверке не производится.

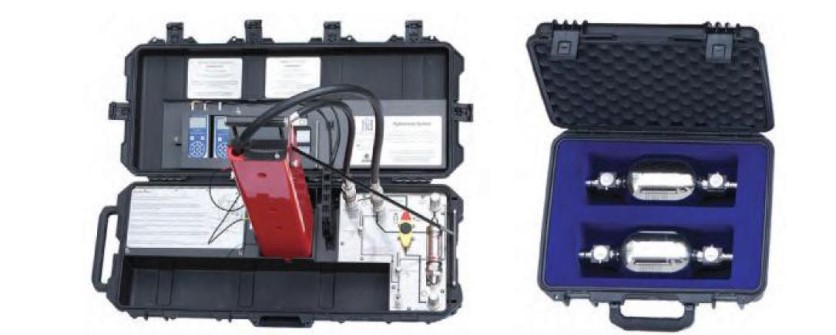

Рисунок 1 - Общий вид установки и комплекта напорных пикнометров
Лист № 2
Всего листов 4
Программное обеспечение
отсутствует.
Метрологические и технические характеристики
Значение характеристики
от 700 до 2000*
Таблица 1 - Метрологические характеристики
Наименование характеристики
Диапазон измерений плотности жидкости, кг/м
3
Пределы допускаемой абсолютной погрешности
измерений плотности жидкости, кг/м
3
Номинальное значение вместимости пикнометров, см
3
±0,10
1120
от 0 до +50
0,1
Диапазон измерений температуры, °С
Разрешение цифрового дисплея, °С
Пределы допускаемой абсолютной погрешности
измерений температуры, °С
±0,2
Таблица 2 - Основные технические характеристики
Наименование характеристикиЗначение характеристики
Время непрерывной работы от батареи, ч 40
Условия эксплуатации:
- рабочее давление жидкости, МПа, не более
а) стандартное исполнение6,5
б) специальное исполнение 10,0
- температура жидкости, °С
а) стандартное исполнение от +3 до +50
б) специальное исполнение от +50 до +90
Температура окружающей среды, °С
а) при отборе пробы жидкости в пикнометрыот -25 до +50
б) при взвешивании пикнометровпо спецификации на весы
Относительной влажность окружающей среды,
не более, %
а) при отборе пробы жидкости в пикнометры100
б) при взвешивании пикнометровпо спецификации на весы
Масса установки (в зависимости от заказа), кг от 35 до 80
Габаритные размеры установки, мм, не более
- ширина650
- глубина495
- высота 1350
Срок службы установки, лет, не менее10
Примечание:
* - верхняя граница диапазона измерений плотности установки зависит от наибольшего
предела взвешивания весов из комплекта установки и указывается в спецификации на
установку.
Знак утверждения типа
наносится в центральной части титульного листа руководства по эксплуатации установки
типографским способом.
Лист № 3
Всего листов 4
Комплектность средства измерений
Количество
2 (4) экз.
1 экз.
1 экз.
2 (4) экз.
2 (4) комплекта
1 экз.
1 комплект
1 экз.
1 экз.
Таблица 3 - Комплектность средства измерений
Наименование
Пикнометры напорные металлические
Термоизолирующий кейс
Комплект технологических трубопроводов с ротаметром
Термометры цифровые малогабаритные ТЦМ 9410 в комплекте с
термопреобразователями ТТЦ и термопреобразователями
сопротивления из платины
Приборы цифровые для измерения давления DPI 705,
калибраторы давления СРН62I0-S1/S2 в комплекте с датчиками
СРТ62I0, калибраторы-измерители унифицированных сигналов
эталонные ИКСУ-260 в комплекте с преобразователями
давления эталонными ПДЭ-010, ПДЭ-010И
Весы специального класса точности по ГОСТ Р 53228-2008 или
специального I класса точности по ГОСТ OIML R 76-2011
Набор гирь класса точности Е
2
по ГОСТ OIML R 111-1- 2009
Комплект запасных частей и материалов
«Установка пикнометрическая H&D Fitzgerald Ltd. Руководство
по эксплуатации»
МП № 2302-0097-2017 «Установка пикнометрическая H&D
Fitzgerald Ltd. Методика поверки»
1 экз.
Поверка
осуществляется по документу МП 2302-0097-2017 «Установка пикнометрическая H&D
Fitzgerald Ltd. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева»
25 февраля 2017 г.
Основные средства поверки:
- компаратор массы типа ССЕ10К3, регистрационный № 33294-09 или компаратор массы
с НПВ не менее 6000 г и ценой деления не более 0,005 г;
- комплект гирь класса точности Е
2
по ГОСТ OIML R 111-1-2009.
- жидкость-компаратор, аттестованная на Вторичном эталоне плотности ВЭТ 18
в соответствии с ГОСТ 8.024-2002;
- термометры сопротивления эталонные ЭТС-100 - рабочие эталоны 3-го разряда
в соответствии с ГОСТ 8.558-2009
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке установки.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к установкам
пикнометрическим H&D Fitzgerald Ltd.
ГОСТ 8.024-2002 ГСИ. Государственная поверочная схема для средств измерений плотности
Техническая документация изготовителя - фирмы «H&D Fitzgerald Ltd.», Великобритания
Изготовитель
Фирма «H&D Fitzgerald Ltd.», Великобритания
Cefn Du, Tremeirchion, St. Asaph, LL17 OUS
Телефон: +44 (0) 1352 720774
E-mail:
Лист № 4
Всего листов 4
Заявитель
Общество с ограниченной ответственностью «Торговый Дом «Измерения Метрология
Сервис» (ООО «Торговый Дом «Измерения Метрология Сервис»)
Адрес: 238324, Калининградская обл., Гурьевский район, пос. Васильково, ул. Шатурская,
д.4а
Почтовый вдрес: 117312, г. Москва, ул. Вавилова, д. 47А
Телефон: +7(495)775-77-25
Факс: +7(495)221-10-51
E-mail:
Испытательный центр
ГЦИ СИ Федеральное государственное унитарное предприятие «Всероссийский научно-
исследовательский институт метрологии им. Д.И. Менделеева»
Адрес: 190005, Санкт- Петербург, Московский пр. д. 19
Телефон/факс: +7(812) 251-7601, Факс: +7 (812) 713-0114
Web-сайт:
E-mail:
Аттестат аккредитации ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» по проведению
испытаний средств измерений в целях утверждения типа № 30001-05 от 29.12.2005 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » _______________ 2017 г.
