Устройства сбора и передачи данных RTU-325 и RTU-325L, ГРСИ 37288-08
Номер госреестра:
37288-08
Наименование СИ:
Устройства сбора и передачи данных
Обозначение типа:
RTU-325 и RTU-325L
Производитель:
ООО "Эльстер Метроника", г.Москва
Межповерочный интервал:
6 лет
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
11.05.2023
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 30909
об утверждении типа средств измерений
Лист № 1
Всего листов 8
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Устройства сбора и передачи данных RTU-325 и RTU-325L
Назначение средства измерений
Устройства сбора и передачи данных RTU-325 и RTU-325L (далее – УСПД)
предназначены для измерения энергии и мощности, автоматического сбора данных об
электропотреблении с электрических счетчиков с цифровыми интерфейсами.
Описание средства измерений
Наименование УСПД
Принцип действия УСПД заключается в сборе данных об учете энергоресурсов
(электроэнергии и мощности) с соответствующих вычислителей, корректоров, расходомеров,
счетчиков, поддерживающих открытые протоколы обмена по цифровым интерфейсам.
УСПДреализованынабазепромышленныхРС-совместимыхкомпьютеров,
содержащих в себе процессор, оперативную память, диск на основе флэш-памяти,
энергонезависимые часы и интерфейсы ввода-вывода, встроенные средства управления. УСПД
имеют одинаковое встроенное программное обеспечение.
Кроме этого УСПД обеспечивают обработку и хранение данных, коммуникации с
потребителями информации и обеспечивают управление временем на счетчиках с цифровыми
интерфейсами, имеющими встроенные часы.
УСПД позволяют объединять электросчетчики по местам их расположения в объекты
контроля с использованием цифровых интерфейсов типа Ethernet, RS-485, RS-232 и как
необязательные элементы могут использоваться связные и интерфейсные компоненты,
увеличивающие дальность и помехозащищенность передачи данных в каналах, а также
обеспечивающие преобразование интерфейсов.
Для автоматической коррекции измерений текущего времени имеется возможность
подключения GLONAS/GPS-приемника (необязательный элемент).
В объект контроля могут входить от 1 до 16 УСПД типа RTU-325 и связанных в сеть на
основе интерфейса Ethernet.
Максимально возможное число счетчиков, подключаемых к RTU-325, RTU-325L
зависит от модификации используемого RTU, числа заданных тарифов, числа образуемых
групп, глубины хранения архивных данных и приведено в таблице 1.
Таблица 1
RTU-325
RTU-325L
Максимальное число
каналов измерения
256
256
Максимальное число
подключаемых счетчиков
128
128
Измерительные каналы и каналы связи с верхним уровнем системы включают
следующие интерфейсы:
·
Ethernet 10/100 МВ (включая использование ВОЛС с промежуточными
конверторами Ethernet ТХ-FХ standard);
·
RS-232;
·
ИРПС;
·
RS-422/485 (включая использование ВОЛС с промежуточными конверторами RS-
232/422/485-fiber).
Лист № 2
Всего листов 8
Вхх, Мхх не должно превышать 24 шт. (определяется максимальным количеством
устанавливаемых 8-канальных плат расширения ввода/вывода – до 3 шт.).
Структура условного обозначения RTU-325LRTU-325L
-E2-512
-M2-B2
1. Обозначение типа
2. Два интерфейса Ethernet-10/100Base T
3. Объем памяти данных, Мбайт от 64 до 512
4. Два последовательных интерфейса RS-232C
5. Два последовательных интерфейса RS-485
Для формирования измерительных каналов и каналов связи с верхним уровнем
используются следующие технические средства:
·
Преобразователи интерфейсов ADAM 4520 или подобные;
·
Мультиплексоры расширителей семейства МПР-16;
·
Модемы серии «ZyXEL U-336» или другие hayes-совместимые модемы;
·
GSM-модемы (например, SIEMENS TC52»);
·
Радиомодемы (например, «MDS 4710B/9710B», «Радио-ТМ»);
·
Спутниковые модемы «Globalstar»;
·
Ethernet-сервер ТСР/IP-COM (с поддержкой подключения к дополнительному
интерфейсу Ethernet УСПД для аппаратного разделения сетей).
УСПД типа RTU-325 и RTU-325L используются для решения следующих задач:
·
Сбор информации со счетчиков электроэнергии;
·
Сбор данных с подчиненных УСПД;
·
Ведение архивов расходов расхода электроэнергии за различные периоды,
архивов профилей, подинтервалов, параметров электросети, авточтений;
·
Поддержание единого системного времени;
·
Прямые и косвенные измерения и вычисления параметров, указанных в таблице 2.
Структура условного обозначения RTU-325RTU-325-E2-512- Bxx-
Mxx-
Ext-
UPS
1. Обозначение типа
2. Базовые интерфейсы
·
2-Ethernet-10/100Base T
·
3- RS-232, 1- RS-232/ RS-422/ RS-485;
3. Объем энергонезависимой памяти данных:
·
512 – 512 Мбайт;
·
1k – 1024 Мбайт.
4. Количество дополнительных интерфейсов RS-485
*)
·
В00 – нет;
·
В01 ÷ В08 – от одного до восьми.
5. Количество дополнительных интерфейсов RS-232
*)
·
М00 – нет;
·
М01 ÷ М24 - от одного до двадцати четырех.
6. Эксплуатационный диапазон температур:
·
Не заполняется – промышленный (от минус 10 до 60 ºС);
·
Ext – расширенный промышленный (от минус 40 до 85 ºС)
– по специальному заказу.
7. Бесперебойное электропитание (внешний аккумулятор):
·
Не заполняется – отсутствует;
·
UPS – имеется.
*)
Конструктивное ограничение: суммарное количество дополнительных интерфейсов типов
Лист № 3
Всего листов 8
Показания счетчиков
Максимальная ср. мощность на интервале
усреднения 15/30 мин
Таблица 2
Наименование параметра
Средние мощности на интервале усреднения
1/3/5 мин
Средние мощности на интервале усреднения
15/30 мин
Примечание
Расчет ведется по активной, реактивной
мощности в двух направлениях
Расчет ведется по активной, реактивной
мощности в двух направлениях
Расчет ведется по активной, реактивной
мощности в двух направлениях
Расчет ведется по активной, реактивной
мощности в двух направлениях суммарно и с
раскладкой по тарифам в соответствии с
тарифной сеткой. Тарифная сетка описывается
для каждой точки учета с учетом перехода
зима/лето (опция)
·
Сутки
·
Неделя
·
Месяц
·
Сутки
·
Неделя
·
Месяц
Потребление активной и реактивной энергии
(включая обратный переток) за:
Расчет ведется суммарно и с раскладкой по
тарифам в соответствии с тарифной сеткой.
Тарифная сетка описывается для каждой точки
·
Квартал
учета с учетом перехода зима/лето (опция)
·
Год
Активная и реактивная энергии нарастающим
итогом (включая обратный переток) с начала:
Расчет ведется суммарно и с раскладкой по
тарифам в соответствии с тарифной сеткой.
Тарифная сетка описывается для каждой точки
·
Квартал
учета с учетом перехода зима/лето (опция)
·
Год
Все указанные задачи решаются как для отдельных точек учета, так и для любой
образованной группы учета. Все вычисления в УСПД производятся с использованием данных
счетчика. ВремяУСПДдолжнобытьустановленопоместному зимнему времени
соответствующего часового пояса.
ДляобеспечениявысокойстепениработоспособностиУСПДосуществляют
самодиагностикуификсируютвсе случаи неисправностив журнале событий(в
энергонезависимой памяти).
Для защиты измеренных данных и параметров УСПД от несанкционированных
изменений предусмотрена механическая и программная защита.
Все подводимые сигнальные кабели к УСПД кроссируются в пломбируемом отсеке
корпуса или в отдельном пломбируемом кросс-блоке. Все электронные компоненты УСПД
размещены в пломбируемом корпусе.
Все данные и параметры хранятся в энергонезависимой памяти. Предусмотрен
самостоятельный старт УСПД после возобновления питания (Back-up).
УСПД обеспечивают сбор измерений и сервисных данных с цифровых интерфейсов
счетчиков:
·
Альфа(Эльстер Метроника, г. Москва);
·
ЕвроАльфа 1.0 (А1300) и 1.1 (А1600)(Эльстер Метроника, г. Москва);
·
Альфа Плюс и Альфа А2(Эльстер Метроника, г. Москва);
·
Альфа А3 и Альфа А1800(Эльстер Метроника, г. Москва);
·
Альфа А1200(Эльстер Метроника, г. Москва);
·
Альфа А1700(Эльстер Метроника, г. Москва);
Лист № 4
Всего листов 8
·
Альфа А1140(Эльстер Метроника, г. Москва);
·
СЭТ4ТМ.02/.01(Завод им. Фрунзе, Н.Новгород);
·
СЭТ4ТМ.03(Завод им. Фрунзе, Н.Новгород);
·
SL7000 (version 3.5/4.0+)(Actaris/Shlumberger);
·
ZMD/ZFD(Landis&Gyr);
·
Меркурий 230(Инкотэкс);
·
СС-301(Гран Электро);
·
ION 8500(Schneider Electric);
·
ION 7350(Schneider Electric);
·
EPQS (Elgama Electronik);
·
Гамма 3(ГРПЗ, г. Рязань).
УСПД обеспечивают сбор параметров электросети с цифровых интерфейсов счетчиков:
·
ЕвроАльфа 1.1 (А1600)(Эльстер Метроника, г. Москва);
·
Альфа Плюс и Альфа А2(Эльстер Метроника, г. Москва);
·
Альфа А3 и Альфа А1800(Эльстер Метроника, г. Москва);
·
Альфа А1200(Эльстер Метроника, г. Москва);
·
Альфа А1700(Эльстер Метроника, г. Москва);
·
Альфа А1140(Эльстер Метроника, г. Москва);
·
СЭТ4ТМ.02/.01(Завод им. Фрунзе, Н.Новгород);
·
СЭТ4ТМ.03(Завод им. Фрунзе, Н.Новгород);
·
SL7000 (version 3.5/4.0+)(Actaris/Shlumberger);
·
ZMD/ZFD(Landis&Gyr);
·
Меркурий 230(Инкотэкс);
·
СС-301(Гран Электро);
·
ION 8500(Schneider Electric);
·
ION 7350(Schneider Electric);
·
EPQS(Elgama Electronik);
·
Гамма 3(ГРПЗ, г. Рязань).
УСПД обеспечивают сбор подинтервалов мощности с цифровых интерфейсов
счетчиков:
·
ЕвроАльфа 1.1 (А1600)(Эльстер Метроника, г. Москва);
·
Альфа Плюс и Альфа А2(Эльстер Метроника, г. Москва);
·
Альфа А3 и Альфа А1800(Эльстер Метроника, г. Москва);
·
СЭТ4ТМ.03(Завод им. Фрунзе, Н.Новгород);
·
ION 8500(Schneider Electric).
УСПДобеспечиваютвозможностьодновременногоподключениякодному
последовательному интерфейсу RS-485 счетчиков разных типов, входящих в один из списков:
Список 1:
·
Альфа(Эльстер Метроника, г. Москва);
·
ЕвроАльфа 1.0 (А1300) и 1.1 (А1600)(Эльстер Метроника, г. Москва);
·
Альфа Плюс и Альфа А2(Эльстер Метроника, г. Москва);
Список 2:
·
Альфа А3 и Альфа А1800(Эльстер Метроника, г. Москва);
Список 3:
·
SL7000(Actaris/Shlumberger);
·
ZMD/ZFD(Landis&Gyr);
Список 4:
·
Альфа А1700 (Эльстер Метроника, г. Москва);
·
Альфа А1140 (Эльстер Метроника, г. Москва);
Лист № 5
Всего листов 8
передаваемой
счетчиков с
УСПДобеспечиваютавтоматическийконтрольдостоверности
информации по каналу связи со счетчиком.
УСПД обеспечивают автоматическую проверку работоспособности
самотестированием с записью в журнал событий УСПД.

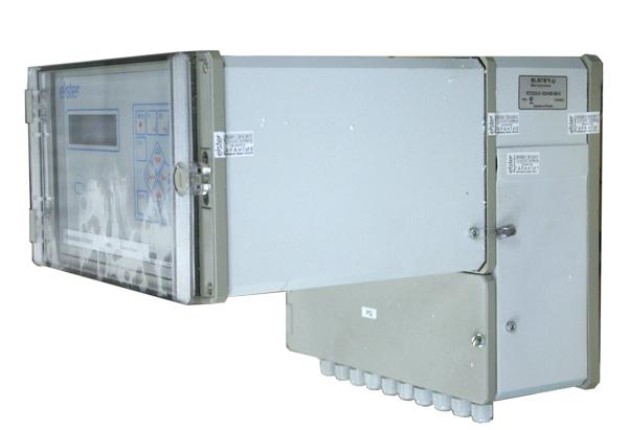

Рисунок 1 – Фотография общего вида УСПД RTU-325
Рисунок 2 – Схема пломбирования УСПД RTU-325
Пломбы в виде наклеек
Пломба металл
Лист № 6
Всего листов 8

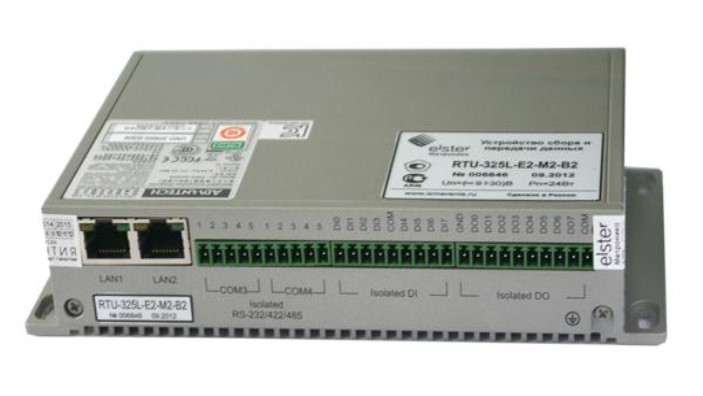

Рисунок 3 – Фотография общего вида и схема пломбирования УСПД RTU-325L
Наименование
программного
обеспечения
Идентификационное
наименование
программного
обеспечения
Встроенное ПО
семейства
УСПД RTU-325
УТМ-V3
3.18Н
Стандартный
MD5 digest
Программное обеспечение
Идентификационные данные программного обеспечения приведены в таблице 1. Таблица
1 – Идентификационные данные метрологически значимой части программного
обеспечения
Номер версии
(идентификац
ионный
номер)
программного
обеспечения
Алгоритм
вычисления
цифрового
идентификатора
программного
обеспечения
Цифровой
идентификатор
программного
обеспечения
(контрольная сумма
исполняемого кода)
модуль
управления
системным
временем:
a9b6290cb27bd3d4b
62e671436cc8fd7
расчетный модуль
преобразования к
именованным
величинам:
4cd52a4af147a1f12b
efa95f46bf311a
Уровень защиты от непреднамеренных и преднамеренных изменений уровень «С».
Метрологические и технические характеристики
Метрологические и технические характеристики приведены в таблице 2.
Пломбы в виде наклеек
Лист № 7
Всего листов 8
± 1 единица младшего разряда
RTU-325
RTU-325
Напряжение питания
Потребляемая мощность
Масса УСПД
Не более ± 5 секунд в сутки
Погрешность хода внутренних
часов
Не более ± 2 секунд
Исполнение корпуса
Таблица 2
Характеристика
Максимальное количество подключаемых счетчиков
Значение
До 128
Не чаще 1 раза в минуту
Период опроса счетчиков
Предел допустимой абсолютной погрешности по
электрической энергии и средней мощности, получаемой за
счет математической обработки измерительной
информации, получаемой от счетчиков, не более
Допустимый диапазон рабочих температур
RTU-325L
Обычный
Расширенный (по заказу)
Обычный
RTU-325L
RTU-325
RTU-325L
RTU-325
RTU-325L
(от минус 10 до плюс 60) ºС
(от минус 40 до плюс 85) ºС
(от минус 10 до плюс 55) ºС
(85-264) В переменного тока
или (100-375) В постоянного
тока
(9-36) В постоянного тока
Не более 25 В·А
Не более 15 В·А
Не более 9 кг
Не более 0,8 кг
Габаритные размеры (длина;RTU-325
ширина; высота)
RTU-325L
Хранение данных при отключении питания
260; 230; 330 мм
189; 107; 36 мм
Не менее 5 лет
Без внешней
синхронизации
При внешней
синхронизации не реже 1
раза в час
Средняя наработка до отказа, не менее
Средний срок службы
100 000 часов
IP65 (RTU-325L), IP20 ( RTU-
325)
30 лет
Рабочие условия применения УСПД RTU-325 и RTU-325L:
·
Температура окружающего воздуха приведена в таблице 3;
·
Относительная влажность до 95 % при температуре плюс 30 ºС;
·
Атмосферное давление от 60 до 106,7 кПа (от 460 до 800 мм.рт.ст.).
Знак утверждения типа
Знакутверждениятипананоситсянатитульныхлистахэксплуатационной
документации и на шильдике корпуса УСПД методом офсетной печати.
1 шт.
1 шт.
1 экз. на каждое УСПД
Один комплект на УСПД на CD
Комплектность средства измерений
Таблица 3 – Комплектность.
УСПД RTU-325 или RTU-325L
Формуляр
Эксплуатационная документация
Терминальная программа «Внешний инженерный
пульт» для RTU-325, терминальная программа
«ZOC» для RTU-325L
Лист № 8
Всего листов 8
Дополнительнопотребованиюорганизаций,производящихповеркуУСПД,
поставляется методика поверки.
Поверка
осуществляется по документу ДЯИМ.466.453.005МП «Устройства сбора и передачи данных
RTU-325 и RTU-325L. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМС» в
2008 г.
Перечень основного оборудования для поверки: частотомер электронный Ф5041
(диапазон измерения частоты от 10 Гц до 10 МГц с пределами допускаемой основной
абсолютной погрешности ±5·10
-8
), секундомер СДС (пределы допускаемой основной
абсолютной погрешности 0,2 с за 30 мин), радиочасы МИР РЧ-01 (формирование
последовательности секундных импульсов, синхронизированных метками шкалы времени UTC
(SU), погрешность не более ± 10 мс).
Сведения о методиках (методах) измерений
Сведения приведены в руководстве по эксплуатации «Устройства сбора и передачи данных
RTU-325 и RTU-325L
Нормативные документы, устанавливающие требования к устройствам сбора и передачи
данных RTU-325 и RTU-325L
1.ГОСТ 22261-94 «Средства измерений электрических и магнитных величин.
Общие технические условия»;
2.«Устройства сбора и передачи данных RTU-325 и RTU-325L. Технические
условия». ДЯИМ.466453.005ТУ.
Рекомендации по областям применения в сфере государственного регулирования
обеспечения единства измерений
Выполнение работ по оценке соответствия промышленной продукции и продукции
других видов, а также иных объектов установленным законодательством Российской
Федерации обязательным требованиям.
Изготовитель
ООО «Эльстер Метроника», г. Москва.
Адрес: 111141, г. Москва, 1-й проезд Перова Поля, д. 9, стр. 3.
Тел.: (495) 730-02-85/86/87; факс: (495) 730-02-83/81.
Испытательный центр
ГЦИ СИ Федеральное государственное унитарное предприятие «Всероссийский научно-
исследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: г. Москва, ул. Озерная, д. 46;
Тел./факс: (495) 437-55-77;
E-mail:
Аттестат аккредитации: ГЦИ СИ ФГУП «ВНИИМС» зарегистрирован в Государственном
реестре средств измерений под № 30004-08.
Заместитель
Руководителя Федерального агентства по техническому
регулированию и метрологии
Ф. В. Булыгин
М.п.
«___» _____________ 2013 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 58608-14 | Комплексы программно-технические микропроцессорной системы автоматизации пожаротушения "Шнейдер Электрик" | Нет данных | ООО "ПромНефтеГазАвтоматика" (ПНГА), г.Москва | 2 года | Перейти |
| 61959-15 | Устройства контрольные (тахографы) | ШТРИХ-ТахоRUS | ООО "НТЦ "Измеритель", г.Москва | 3 года | Перейти |
| 31253-06 | Система информационно-измерительная автоматизированная количества электроэнергии для коммерческого учета (АИИС КУЭ) ОАО "БАТ-СТФ" | Нет данных | НИЦ "Энергоком СГТУ", г.Саратов | 4 года | Перейти |
| 39073-08 | Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) Муниципального предприятия "Городские электрические сети" муниципального образования г.Ханты-Мансийск (МП "ГЭС") | Нет данных | ООО "Прософт-Системы", г.Екатеринбург | 4 года | Перейти |
| 62797-15 | Система автоматизированная информационно-измерительная коммерческого учета электроэнергии АИИС КУЭ ЕНЭС ПС 220 кВ "Левобережная" | Нет данных | ПАО "Федеральная сетевая компания Единой энергетической системы" (ФСК ЕЭС), г.Москва | 4 года | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
