Преобразователи давления измерительные UPT, ГРСИ 37031-18
Номер госреестра:
37031-18
Наименование СИ:
Преобразователи давления измерительные
Обозначение типа:
UPT
Производитель:
ООО "Валком", г.С.-Петербург
Межповерочный интервал:
5 лет
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
28.06.2023
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 70388
об утверждении типа средств измерений
Лист № 1
Всего листов 5
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Преобразователи давления измерительные UPT
Назначение средства измерений
Преобразователи давления измерительные UPT (далее по тексту - преобразователи)
предназначены для измерений и непрерывного преобразования избыточного, абсолютного
давления, а так же разности давлений нейтральных и агрессивных жидких и газообразных сред
в нормированный аналоговый выходной сигнал постоянного тока и (или) цифровой сигнал
(HART).
Преобразователи предназначены для работы с вторичной регистрирующей и
показывающей аппаратурой в системах автоматического контроля, регулирования и управления
технологическими процессами в различных отраслях промышленности.
Описание средства измерений
Принцип действия преобразователей основан на упругой деформации измерительной
мембраны, на которую нанесены пьезорезистивные элементы, соединенные в мостовую схему.
Под воздействием измеряемого давления мембрана деформируется, что приводит к изменению
электрического сопротивления пьезорезистивных элементов и разбалансу мостовой схемы. При
этом возникает электрический сигнал, пропорциональный давлению, который поступает на
вход электронной платы и преобразуется в нормированный выходной сигнал постоянного тока.
Конструктивно преобразователи выполнены в виде единого герметичного корпуса,
в котором расположен чувствительный элемент и электронная плата преобразования.
От воздействия измеряемой среды чувствительный элемент защищен металлической
разделительной мембраной. Измеряемое давление подается через штуцер в рабочую полость
преобразователей.
Преобразователи имеют 7 модификаций: UPT-67-А, UPT-68-А и UPT-М8-А
предназначены для измерений абсолютного давления; UPT-67-R, UPT-68-R и UPT-М8-R - для
измерений избыточного давления; UPT-67-D - для измерений разности давлений. Модификации
отличаются вариантами исполнения корпуса и типом измеряемого давления.
Преобразователи выпускаются как в общепромышленном, так и во взрывозащищенном
исполнении.Преобразователивзрывозащищенногоисполненияимеютисполнение
«искробезопасная электрическая цепь» и могут применяться во взрывоопасных зонах.
Пломбировка корпуса преобразователя не предусмотрена.
Общий вид преобразователей приведен на рисунках 1, 2, 3 и 4.

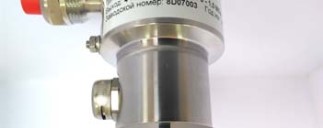

Рисунок 1 - Общий вид преобразователей давления измерительных UPT,
вариант исполнения корпуса M8
Лист № 2
Всего листов 5

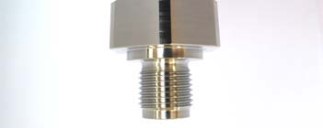

Рисунок 2 - Общий вид преобразователей давления измерительных UPT,
вариант исполнения корпуса 68

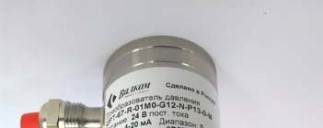

Рисунок 3 - Общий вид преобразователей давления измерительных UPT,
вариант исполнения корпуса 67
Рисунок 4 - Общий вид преобразователей давления измерительных UPT,
модификация UPT-67-D, вариант исполнения корпуса 67
Лист № 3
Всего листов 5
Программное обеспечение
Преобразователи функционируют под управлением встроенного программного
обеспечения(ПО).ПОвыполняетследующиефункции:считываниеинформациис
пьезорезистивного сенсора, хранение калибровочных констант, преобразование полученных
данных с учетом калибровочных констант и передачу результата на блоки выдачи аналогового и
цифрового сигнала, а так же хранение данных о превышении предельно допустимого давления.
Влияние встроенного ПО преобразователей учтено при нормировании метрологических
характеристик.
Уровень защиты ПО «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные встроенного ПО представлены в таблице 1.
Идентификационное наименование ПО
Таблица 1 - Идентификационные данные ПО
Идентификационные данные (признаки) ПО
Номер версии (идентификационный номер) ПО
Цифровой идентификатор ПО
Алгоритм вычисления идентификатора ПО
Значение
UPT_T7cs_vXX.X.X.XХ.hex
(1)
не ниже v.14.0.0.10
3A1B
(2)
CRC16
(1)
XX.X.X.XХ - номер версии ПО.
(2)
Для указанного номера версии ПО.
Метрологические и технические характеристики
UPT-67-D
от 0,01 до 100,0
от 0,035 до 3,5
±0,25
±1,0
±0,2
±0,6
Таблица 2 - Метрологические характеристики
Наименование характеристики
UPT-67-А,
UPT-68-А,
Значение
UPT-67-R,
UPT-68-R,
UPT-М8-R
от 0,1 до 100,0
±0,25
UPT-М8-А
Верхний предел измерений давления из
ряда по ГОСТ 22520, МПа
Пределы допускаемой основной
приведенной погрешности измерений
давления, % от верхнего предела
измерений
Пределы дополнительной погрешности,
вызванной изменением температуры
окружающей среды в диапазоне±0,2
рабочих температур на каждые 10
С, %
от верхнего предела измерений
Нормальные условия измерений:
- температура окружающей среды,
С
- относительная влажность, %
- атмосферное давление, кПа
от +15 до +25
от 30 до 80
от 84 до 106,7
Лист № 4
Всего листов 5
Таблица 3 - Основные технические характеристики
Значение
UPT-67-А,UPT-67-R,
150 (но не более 110 МПа)
IР67
Наименование характеристики
UPT-68-А,UPT-68-R,UPT-67-D
UPT-М8-АUPT-М8-R
Выходной сигнал
мАот 4 до 20
Цифровой интерфейс HART
Напряжение питания постоянного тока
номинальное напряжение, В24
допустимое рабочее напряжение, В от 18 до 31,2
Потребляемая мощность, В·А, не более1
Предельно допустимое давление, % от
верхнего предела измерений
Степень защиты от воздействийIР67 (для UPT-67)
окружающей среды IР68 (для UPT-68 и UPT-М8)
Условия эксплуатации:
- температура окружающей среды,
С
от -60 до +100
(1)
- температура рабочей среды,
С
от -20 до +80
- относительная влажность, %, не более
98
(2)
- атмосферное давление, кПа
от 84 до 106,7
Средняя наработка на отказ, ч155000
Средний срок службы, лет 25
Маркировка взрывозащиты 0ExiaIICT5X
(1)
Дополнительная погрешность в диапазоне от -60 до -20
С и от +80 до +100
С не
нормируется. Воздействие предельной температуры в диапазоне от +80 до +100
С
допускается не более 1 часа.
(2)
При температуре +35
С.
Модификация
UPT-xx-А
UPT-xx-R
Масса, кг,
не более
1,3
2,1
1,1
2,5
Таблица 4 - Масса и габаритные размеры
Вариант исполненияГабаритные размеры, мм, не более
корпуса длинаширинавысотадиаметр
678655138-
68 - -225 60
М8--16330
UPT-xx-D67 117 155185 -
Примечание: хх - вариант исполнения корпуса.
Масса и габаритные размеры указаны для основных исполнений, без учета кабеля.
Знак утверждения типа
наносится на корпус преобразователя методом наклейки или иным методом, на титульный лист
руководства по эксплуатации и паспорт типографским способом.
Комплектность средства измерений
АТЛМ.406233.003
Кол-во
1 шт.
эксплуатации
Таблица 5 - Комплектность средства измерений
НаименованиеОбозначение
Преобразователь давления
измерительный UPT
Паспорт АТЛМ.406233.003ПС
Руководство по
АТЛМ.406233.003РЭ
Методика поверкиМП 231-0051-2018
1 экз.
1 экз. (на партию не более
10 шт., поставляемых в один адрес)
1 экз.
Лист № 5
Всего листов 5
Поверка
осуществляется по документу МП 231-0051-2018 «Преобразователи давления измерительные
UPT. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 30.03.2018 г.
Основные средства поверки:
КалибраторымногофункциональныеикоммуникаторыBEAMEXMC6(-R)
(регистрационный номер 52489-13).
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке, и (или) корпус преобразователя, и
(или) паспорт.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к преобразователям
давления измерительным UPT
ГОСТ 22520-85 Датчики давления, разрежения и разности давлений с электрическими
аналоговыми выходными сигналами ГСП
ГОСТ Р 8.802-2012 ГСИ. Государственная поверочная схема для средств измерений
избыточного давления до 250 МПа
ГОСТ Р 8.840-2013 ГСИ. Государственная поверочная схема для СИ абсолютного
давления в диапазоне 1-1
10
6
Па
ГОСТ 8.187-76 ГСИ. Государственный специальный эталон и общесоюзная поверочная
схема для средств измерений разности давлений до 4·10
4
Па
АТЛМ.406233.003ТУ-2008 Технические условия. Преобразователи давления измерительные
UPT
Изготовитель
Общество с ограниченной ответственностью «Валком» (ООО «Валком»)
ИНН 7825370005
Адрес: 196084, г. Санкт-Петербург, ул. Ломаная, д.10
Телефон: (812) 320-98-33, факс (812) 326-25-35
Web-сайт:
E-mail:
Испытательный центр
Федеральноегосударственноеунитарноепредприятие«Всероссийскийнаучно-
исследовательский институт метрологии им. Д.И. Менделеева»
Адрес: 190005, г. Санкт-Петербург, Московский пр., д.19
Телефон: (812) 251-76-01, факс: (812) 713-01-14
Web-сайт:
E-mail:
Аттестат аккредитации ФГУП «ВНИИМ им. Д.И. Менделеева» по проведению испытаний
средств измерений в целях утверждения типа № RA.RU.311541 от 23.03.2016 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » _______________ 2018 г.
