Номер госреестра:
37004-08
Наименование СИ:
Устройства детектирования
Обозначение типа:
УДГБ-02Е
Производитель:
ФГУП "Приборостроительный завод" (ПСЗ), г.Трехгорный
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
30.05.2023
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 30744
об утверждении типа средств измерений
Лист № 1
Всего листов 8
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Устройства детектирования УДГБ-02Е
Назначение средства измерений
Устройства детектирования УДГБ-02Е предназначены для измерения объёмной
активности бета-излучающих радионуклидов в инертных газах (далее ИРГ), в том числе в аргоне,
криптоне, ксеноне и применения в системах радиационного контроля на АЭС, а также на других
ядерно-и радиационноопасных объектах
.
Описание средства измерений
Устройство детектирования преобразует поток бета-частиц, испускаемых радионуклида-
ми, содержащимися в ИРГ, в электрические импульсы, средняя частота следования которых про-
порциональна объемной активности радионуклидов. О появлении радионуклидов в контролируе-
мом ИРГ судят по превышению импульсного потока на
выходе устройства детектирования
над
фоновым значением.
Контролируемый ИРГ поступает в измерительную камеру. Регистрация бета-частиц осу-
ществляется расположенными по торцам камеры узлами детекторов (основного (ОК) и компенса-
ционного (КК) каналов).
Устройства детектирования УДГБ-02Е выпускаются в четырёх модификациях: УДГБ-
02Е, УДГБ-02Е1, УДГБ-02Е2, УДГБ-02Е3.
Устройства детектирования УДГБ-02Е, -Е1 состоят из блоков детектирования БДГБ-29Р, -Р1
и блоков многофункциональных БИ-10Р, -Р1, (соответственно), а устройства детектирования
УДГБ-02Е2,-Е3 состоят из блоков детектирования БДГБ-29Р, -Р1 и блоков преобразования комби-
нированных БПМ-17Е, -Е1, (соответственно).
Блок детектирования представляет собой цилиндрический металлический корпус на опо-
ре, в котором с двух сторон герметично установлены два узла детекторов. Между узлами детекто-
ров находится измерительная камера.
Узлы детекторов блоков детектирования БДГБ-29Р из УДГБ-02Е, УДГБ-02Е2 содержат
по два газоразрядных счетчика СИ8Б (чувствительный поддиапазон) и СИ19БГ (грубый поддиапа-
зон), а блоков детектирования БДГБ-29Р1 из УДГБ-02Е1, УДГБ-02Е3 по два газоразрядных счет-
чика СИ19БГ (чувствительный и грубый поддиапазоны), а также содержат узел преобразования,
два узла питания и устройство проверки работоспособности (бленкер).
Бленкер позволяет осуществлять дистанционную проверку работоспособности устройств
детектирования.
Импульсные потоки от газоразрядных счетчиков поступают на блок многофункциональ-
ный БИ-10Р,-Р1.из УДГБ-02Е, УДГБ-02Е1 и на блок преобразования комбинированный БПМ-
17Е,-Е1 из УДГБ-02Е2, УДГБ-02Е3, в которых происходит:
– компенсация разброса в чувствительности газоразрядных счетчиков;
– вычитание из импульсных потоков ОК (чувствительного и грубого поддиапазонов) им-
пульсных потоков КК (чувствительного и грубого поддиапазонов) соответственно;
– нормализация сигналов по длительности и амплитуде.
Сформированные по амплитуде и длительности импульсы по линии связи передаются в
централизованную систему (аппаратуру второго уровня) для обработки информации и представ-
ления ее в удобной для оператора форме.
Устройство детектирования на месте эксплуатации фиксируется при помощи болтов из
состава комплекта монтажных частей.
Лист № 2
Всего листов 8
Фотографии внешнего вида исполнений устройств детектирования УДГБ-02Е представ-
лены на рис.1, схема пломбировки в целях защиты от несанкционированного доступа и обозначе-
ния мест для нанесения оттисков клейм и размещения наклеек - на рис. 2.
УДГБ-02Е
УДГБ-02Е1
УДГБ-02Е2
УДГБ-02Е3

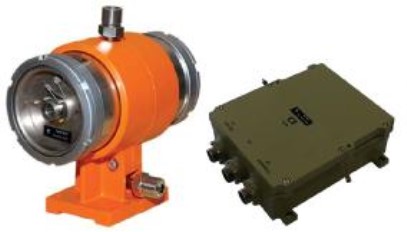

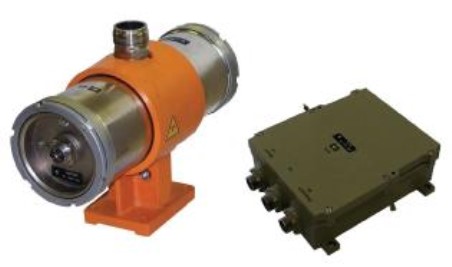

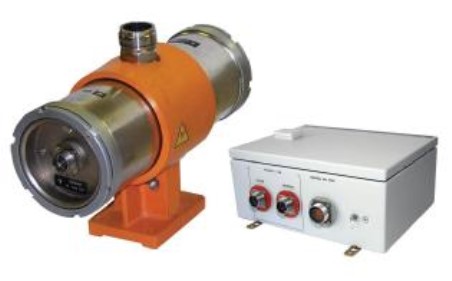

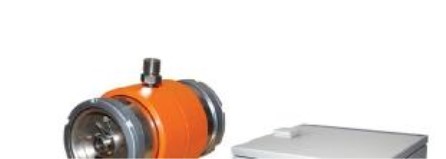

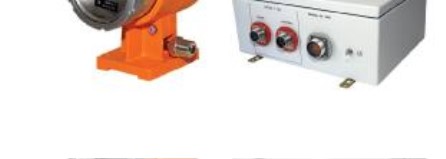

Рисунок 1-Внешний вид исполнений устройств детектирования УДГБ-02Е
Лист № 3
Всего листов 8

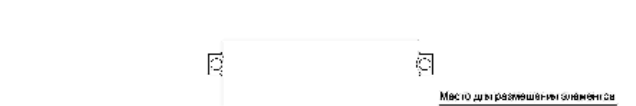

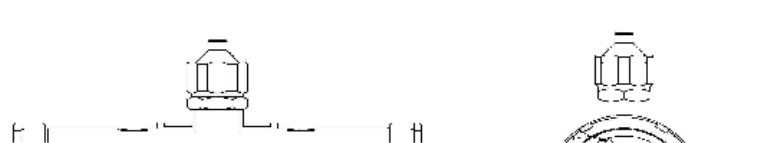

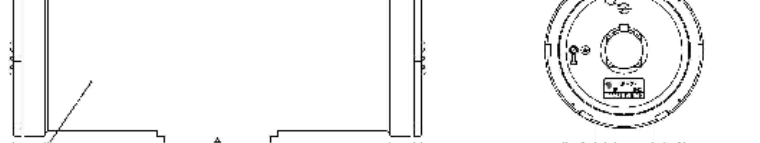

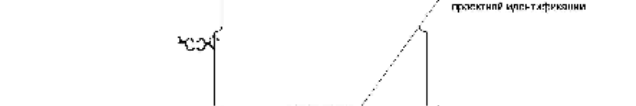

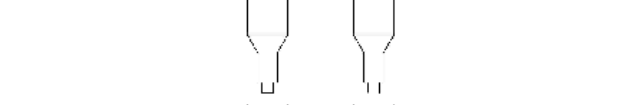

Рисунок 2 - Схема пломбировки в целях защиты от несанкционированного доступа и обозначе-
ния мест для нанесения оттисков клейм и размещения наклеек
Лист № 4
Всего листов 8
Программное обеспечение
Программное обеспечение отсутствует.
Метрологические и технические характеристики
Основные метрологические и технические характеристики устройства детектирования при-
ведены в таблице 1.
Таблица 1 - Основные метрологические и технические характеристики
2,5·10
4
– 8,0·10
9
5,0·10
7
– 1,0·10
13
УДГБ-02Е1, УДГБ-02Е3
300
150
2,3·10
-5
3,0·10
-8
1,4·10
-7
1,0·10
-10
1,5·10
-2
2,0·10
-3
1,1·10
-3
2,0·10
-3
6,52·10
2
6,66·10
4
7,86·10
3
2,00·10
7
Значение
Наименование характеристики
Диапазон измерений (по криптону-85), Бк/м
3
:
УДГБ-02Е, УДГБ-02Е2
УДГБ-02Е1, УДГБ-02Е3
Время измеренийдля начальных значенийдиапазонов, с, не
более:
УДГБ-02Е, УДГБ-02Е2
Чувствительный
поддиапазон
Грубый
поддиапазон
Чувствительность (по криптону-85), м
3
/(Бк с):
УДГБ-02Е, УДГБ-02Е2
УДГБ-02Е1, УДГБ-02Е3
Чувствительность измерения внешнего излученияобразцовых
бета-источниковстронций-90+иттрий-90 (ОСГИ), отн.ед.:
УДГБ-02Е, УДГБ-02Е2
УДГБ-02Е1, УДГБ-02Е3
Переходной коэффициентот объемной активностиИРГк
внешнемуизлучению источниковОСГИ, м
3
:
от 0,3 до 3,0
±30
±50
±12
48
УДГБ-02Е, УДГБ-02Е2
УДГБ-02Е1, УДГБ-02Е3
Диапазон регистрируемых энергий гамма-излучений, МэВ
Предел допускаемой основной относительной погрешности
УДГБ-02Е при измерении внешнего излучения источников
ОСГИ, %.
Предел допускаемой основной относительной погрешности
УДГБ-02Е при измерении объемной активности газообраз-
ного радионуклида криптон-85, %.
Питание устройств детектирования:
УДГБ-02Е, УДГБ-02Е1, В
УДГБ-02Е2, УДГБ-02Е3, В
Потребляемый ток, мА:
УДГБ-02Е, УДГБ-02Е1
УДГБ-02Е2, УДГБ-02Е3
Режим работы устройств детектирования
Нестабильность импульсного потока на выходе за 24 ч, %
Время установления рабочего режима, с
не trial 90 не
более 145
непрерывный
не более ±5
не более 100
Устойчивость к воздействию температуры окружающегоот плюс 1 до плюс 50
воздуха в пределах, ° С
Лист № 5
Всего листов 8
Продолжение таблицы 1
Значение
390х185х300
275х185х300
300х240х90
330х305х160
330х305х160
2500
15
24
5
6
6
0,25
до 98
IP55
Наименование характеристики
Габаритные размеры, мм, не более:
БДГБ-29Р (УДГБ-02Е, УДГБ-02Е2)
БДГБ-29Р1 (УДГБ-02Е1, УДГБ-02Е3)
БИ-10Р (УДГБ-02Е, УДГБ-02Е1)
БПМ-17Е (УДГБ-02Е2)
БПМ-17Е1 (УДГБ-02Е3)
Кабель (УДГБ-02Е, УДГБ-02Е1, УДГБ-02Е2, УДГБ-02Е3)
Масса, кг, не более:
БДГБ-29Р (УДГБ-02Е, УДГБ-02Е2)
БДГБ-29Р1 (УДГБ-02Е1, УДГБ-02Е3)
БИ-10Р (УДГБ-02Е, УДГБ-02Е1)
БПМ-17Е (УДГБ-02Е2)
БПМ-17Е1 (УДГБ-02Е3)
Кабель (УДГБ-02Е, УДГБ-02Е1, УДГБ-02Е2, УДГБ-02Е3)
Устойчивость к воздействию относительной влажности окружающего воз-
духа при температуре 35° С и более низких температурах без конденсации
влаги, %
Степень защиты от проникновения твердых предметов и воды по
ГОСТ 14254
Наработка на отказ, ч
Назначенный срок службы при условии замены составных частей, вырабо-
тавших ресурс, лет
не менее 20000
30
Знак утверждения типа
Знак утверждения типа на специальной табличке наклеивается на корпус блока детекти-
рования.
На титульных листах паспорта и руководства по эксплуатации устройства детектирова-
ния знак утверждения типа наносится типографским способом.
Комплектность средства измерений
В комплект поставки устройств детектирования входят изделия и документы, указанные
в таблицах 2, 3, 4, 5.
Таблица 2 - Комплект поставки УДГБ-02Е
Обозначение
Наименование
Количество,
шт.
Примечание
ЖШ2.069.177
1
ЖШ2.328.761
1
ЖШ5.132.107
2
ЕКДФ.685661.002
2
1
Блок многофункциональный
БИ-10Р
Блок детектирования
БДГБ-29Р в составе:
Узел детекторов ПДГБ-06Р
Кабель
Комплект эксплуатационных
документов
Согласно ведомости
ЕКДФ.412123.001 ВЭ
Лист № 6
Всего листов 8
Примечание – По отдельному заказу для использования совместно с УДГБ-02Е могут по-
ставляться:
каплеотбойник ЕКДФ.307141.002;
комплект монтажных частей ЖШ4.075.567;
комплект инструмента и принадлежностей ЖШ4.073.434;
комплект запасных частей ЖШ4.150.170
Таблица 3 – Комплект поставки УДГБ-02Е1
Обозначение
Наименование
Количество,
шт.
Примечание
ЖШ2.069.177-01
1
ЖШ2.328.762
1
ЖШ5.132.107-01
2
ЕКДФ.685661.002
2
1
Блок многофункциональный
БИ-10Р1
Блок детектирования
БДГБ-29Р1 в составе:
Узел детекторов ПДГБ-06Р1
Кабель
Комплект эксплуатационных
документов
Согласно ведомости
ЕКДФ.412123.001 ВЭ
Примечание – По отдельному заказу для использования совместно с УДГБ-02Е могут по-
ставляться:
каплеотбойник ЕКДФ.307141.002;
комплект монтажных частей ЖШ4.075.567-01;
комплект инструмента и принадлежностей ЖШ4.073.435;
комплект запасных частей ЖШ4.150.204
Таблица 4 – Комплект поставки УДГБ-02Е2
Обозначение
Наименование
Количество,
шт.
Примечание
ЕКДФ.468364.003
1
ЖШ2.328.761
1
ЖШ5.132.107
2
ЕКДФ.685661.002
2
1
Блок преобразования комбиниро-
ванный БПМ-17Е
Блок детектирования
БДГБ-29Р в составе:
Узел детекторов ПДГБ-06Р
Кабель
Комплект эксплуатационных
документов
Согласно ведомости
ЕКДФ.412123.001 ВЭ
Примечание – По отдельному заказу для использования совместно с УДГБ-02Е могут по-
ставляться:
каплеотбойник ЕКДФ.307141.002;
комплект монтажных частей ЕКДФ.412911.066;
комплект инструмента и принадлежностей ЕКДФ.412914.055;
комплект запасных частей поузловойЕКДФ.412913.069;
комплект запасных частей поблочный ЕКДФ.412913.077.
Лист № 7
Всего листов 8
Таблица 5 – Комплект поставки УДГБ-02Е3
Обозначение
Наименование
Количество,
шт.
Примечание
ЕКДФ.468364.003-01
1
ЖШ2.328.762
1
ЖШ5.132.107-01
ЕКДФ.685661.002
1
Блок преобразования комбиниро-
ванный БПМ-17Е1
Блок детектирования
БДГБ-29Р1 в составе:
Узел детекторов ПДГБ-06Р1
Кабель
2
2
Комплект эксплуатационных
документов
Согласно ведомости
ЕКДФ.412123.001 ВЭ
Примечание – По отдельному заказу для использования совместно с УДГБ-02Е могут по-
ставляться:
каплеотбойник ЕКДФ.307141.002;
комплект монтажных частей ЕКДФ.412911.067;
комплект инструмента и принадлежностей ЕКДФ.412914.056;
комплект запасных частей поузловойЕКДФ.412913.070;
комплект запасных частей поблочный ЕКДФ.412913.078.
Поверка
осуществляется по документу ЕКДФ.412123.003 РЭ (Раздел
4 Руководства по эксплуата-
ции), согласованному ГЦИ СИ ФБУ «УРАЛТЕСТ» 20.12.2007 г.
Перечень основных средств поверки указан в таблице 6.
Таблица 6 – Перечень основных средств поверки
Наименование
Обозначение стандарта, ТУ
Примечание
Прибор пересчетный ПСО2-4
еМ2.801.022 ТУ
Образцовые источники бета-
излучения стронций-90 + ит-
трий-90 второго разряда:
1СО-133, 1СО-134, 1СО-135,
1СО-214, 1СО-215, 1СО-216,
1СО-323, 1СО-803, 1СО-804,
1СО-805
ТУ 95.477-83
Емкость 10
5
имп.
U
вх
= (1,2 – 12) В
f
max
= 5·10
6
с
-1
Активная поверхность:
1 см.
2
Внешнее излучение:
от 5·10
2
до 3·10
6
с
-1
Сведения о методиках (методах) измерений
Методика измерений входит в состав руководства по эксплуатации «Руководство по эксплуата-
ции» ЕКДФ.412123.003 РЭ.
Лист № 8
Всего листов 8
Нормативные и технические документы, устанавливающие требования к устройствам детекти-
рования УДГБ-02Е
Перечень документов указан в таблице 7.
Таблица 7 – Перечень нормативных и технических документов
ГОСТ 27451-87
ГОСТ 29075-91
ГОСТ 8.033-96
Обозначение
Наименование
ЕКДФ.412123.003 ТУ
«Средства измерений ионизирующих излучений. Общие технические
условия»
«Системы ядерного приборостроения для атомных станций. Общие
Требования»
ГСИ. «Государственная поверочная схема для средств измерений ак-
тивности радионуклидов, потока и плотности потока альфа-, бета-
частиц и фотонов радионуклидных источников»
«Устройства детектирования УДГБ-02Е. Технические условия»
Рекомендации по областям применения в сфере государственного регулирования
обеспечения единства измерений
Осуществление производственного контроля за соблюдением установленных законодатель-
ством Российской Федерации требований промышленной безопасности к эксплуатации
опасного производственного объекта.
Изготовитель
Федеральное государственное унитарное предприятие «Приборостроительный завод»
ФГУП «ПСЗ», 456080, г. Трехгорный Челябинской области, ул. Заречная, 13,
телефакс: (35191)55372
E-mail:
Испытательный центр
ГЦИ СИ ФБУ «УРАЛТЕСТ», 620990, Свердловская область, г. Екатеринбург,
ул. Красноармейская, д. 2а, тел
.
(343)350-25-83,факс (343)350-40-81,
E-mail:
Аттестат аккредитации № 30058-08 от 16.12.2008.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииФ.В.Булыгин
«_____»________________2013 г.
М.п.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 78275-20 | Устройства автоматического управления | АНИС | АО "Обнинское НПП "Технология" им.А.Г.Ромашина", г.Обнинск | 2 года | Перейти |
| 9250-88 | Устройства детектирования объемной активности аэрозолей | УДАГ-03П | ОАО "Пятигорский завод "Импульс", г.Пятигорск | Нет данных | Перейти |
| 9336-83 | Блоки детектирования | БДТК-1 | П/я А-1646 (НИИ радиоизотопного приборостроения), Латвия | 1 год | Перейти |
| 52622-13 | Устройства сбора и передачи данных | УСПД НЕЙРОН | ООО "Систел Автоматизация", г.Москва | 6 лет | Перейти |
| 32775-08 | Устройства весоизмерительные | FT | Фирма "Flintec GmbH", Германия | 1 год | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
