Система измерений количества и показателей качества нефти СИКН №565 ООО "РН-Пурнефтегаз" ЦПС Барсуковского месторождения Нет данных, ГРСИ 36938-08
Номер госреестра:
36938-08
Наименование СИ:
Система измерений количества и показателей качества нефти СИКН №565 ООО "РН-Пурнефтегаз" ЦПС Барсуковского месторождения
Обозначение типа:
Нет данных
Производитель:
ЗАО "ИПФ "Вектор", г.Тюмень
Межповерочный интервал:
1 год
Сведения о типе СИ:
Заводской номер
Заводской номер:
зав.№ 565
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
УТВЕРЖДЕНО
приказом Федерального агентства
по техническому регулированию
и метрологии
от «26» февраля 2021 г. №177
Лист № 1
Регистрационный № 36938-08Всего листов 6
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Система измерений количества и показателей качества нефти СИКН № 565
ООО «РН-Пурнефтегаз» ЦПС Барсуковского месторождения
Назначение средства измерений
Система измерений количества и показателей качества нефти СИКН № 565 ООО «РН-
Пурнефтегаз» ЦПС Барсуковского месторождения (далее – СИКН) предназначена для
автоматического измерения массового расхода (массы) нефти.
Описание средства измерений
Принцип действия СИКН основан на прямом методе динамических измерений с
помощьюпреобразователеймассовогорасходажидкости.Выходныесигналы
преобразователей расхода, давления, температуры, плотности, объемной доли воды в нефти по
линиям связи поступают в систему обработки информации, которая принимает информацию и
производит вычисление массы и показателей качества нефти по реализованному в ней
алгоритму.
Конструктивно СИКН представляет собой единичный экземпляр измерительной
системы, спроектированной и смонтированной для конкретного объекта из компонентов
серийного производства:
1)блок фильтров, состоящий из трех фильтров;
2)блок измерительных линий (БИЛ), состоящий из четырех измерительных линий
(трех рабочих и одной контрольно-резервной);
3)блок измерений показателей качества нефти (БИК), предназначенный для
измерения показателей качества нефти;
4)система обработки информации (СОИ), предназначенная для сбора и обработки
информации, поступающей от измерительных преобразователей, а также для вычислений,
индикации и регистрации результатов измерений;
5)блок трубопоршневой поверочной установки (ТПУ), предназначенный для
проведения поверки и контроля метрологических характеристик преобразователей массового
расхода.
Перечень средств измерений, находящихся в составе СИКН представлен в таблице 1.
Таблица 1 – Состав СИКН
Регистрационный номер в
Федеральном
Наименование и тип средства измеренийинформационном фонде по
обеспечению единства
измерений
12
Блок фильтров
Датчики давления Метран-100 22235-08
Датчики давления Метран-150 мод. Метран-150 CD 32854-09
Манометры МТИ 1844-63
Манометры МТИф 60168-15
Лист 2
Всего листов 6
17630-98
14683-00
22257-01
32854-09
303-91
13425-01
303-91
Продолжение таблицы 1
12
Манометры показывающие для точных 26803-04
измерений МПТИ 26803-11
Блок измерительных линий
Счетчики-расходомеры массовые Micro
Motion мод. CMF 400
Датчики температуры 64439539-08
1 2
Датчики давления Метран-150 мод. Метран-32854-09
150 TG32854-13
Термометры ртутные стеклянные
лабораторные ТЛ-4
Манометры МТИ1844-63
Манометры МТИф 60168-15
Манометры показывающие для точных 26803-04
измерений МПТИ 26803-11
Блок измерений показателей качества нефти
Промышленный плотномер жидкости серии
783513800-94
Влагомеры нефти поточные УДВН-1пм14557-05
Расходомер-счётчик ультразвуковой
OPTISONIC 340057762-14
Преобразователи измерительные к датчикам
температуры 64414683-00
Термопреобразователи сопротивления
платиновые 6522257-01
Датчики давления Метран-150 мод. Метран-32854-09
150 TG32854-13
Термометры ртутные стеклянные
лабораторные ТЛ-4303-91
Манометры МТИ 1844-63
Манометры МТИф 60168-15
Манометры показывающие для точных 26803-04
измерений МПТИ 26803-11
Система обработки информации
Комплекс измерительно-вычислительный
ИМЦ-0319240-00
Блок трубопоршневой поверочной установки
Установка поверочная стационарная
трубопоршневая Прувер С-500-0,05
Преобразователи измерительные к датчикам
температуры 644
Термопреобразователи сопротивления
платиновые 65
Датчики давления Метран-150 мод. Метран-
150 TG
Термометры ртутные стеклянные
лабораторные ТЛ-4
Манометры для точных измерений МТИ
1844-63
Лист 3
Всего листов 6
Продолжение таблицы 1
12
Манометры МТИф 60168-15
Манометры показывающие для точных 26803-04
измерений МПТИ 26803-11
Так же в составе СИКН находятся:
– индикаторы фазового состояния потока ИФС-1В-700М;
– регистраторы щитовые электронные многоканальные Ф1771-АД,
регистрационный номер 29715-08
СИКН обеспечивает выполнение следующих функций:
автоматическое измерение массы «брутто» нефти прямым методом динамических
измерений;
автоматизированное вычисление массы «нетто» нефти;
автоматическое измерение технологических параметров (температуры и давления);
автоматическое измерение показателей качества нефти (плотности и объемной доли
воды в нефти);
отображение (индикацию), регистрацию и архивирование результатов измерений;
поверку СИ (МПР) на месте эксплуатации без прекращения учётных операций;
контроль MX СИ (МПР, ПП, ПВ) на месте эксплуатации без прекращения ТКО;
отбор объединённой пробы нефти по ГОСТ 2517-2012;
получения 2-часовых, сменных, суточных и месячных отчётов, актов приёма-сдачи
нефти, паспортов качества и журналов регистрации показаний средств измерений с выводом
данных на дисплей и на печатающее устройство;
дистанционное управление запорной арматурой;
контроль герметичности запорной арматуры, влияющей на результат измерений по
СИКН.

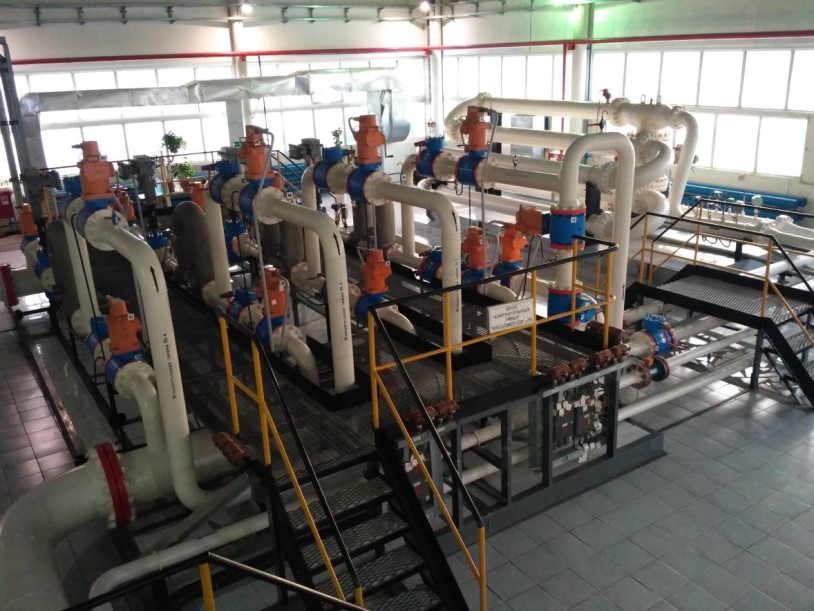

Общий вид СИКН представлен на рисунке 1.
Лист 4
Всего листов 6
Рисунок 1 – Общий вид СИКН
Пломбирование средств измерений, находящихся в составе системы измерений
количестваипоказателейкачестванефтиСИКН№565ООО «РН-Пурнефтегаз»
ЦПС Барсуковского месторождения осуществляется согласно требований в их описания типа.
В случае отсутствия таких требований в описании типа пломбирование проводится согласно
МИ 3002-2006.
Программное обеспечение
Программное обеспечение СИКН представлено встроенным прикладным ПО
контроллера измерительного ИМЦ-03 и АРМ «Вектор».
Идентификационные данные программного обеспечения приведены в таблице 2.
Уровеньзащитыпрограммногообеспечения«средний»всоответствиис
Р 50.2.077-2014.
Таблица 2 – Идентификационные данные программного обеспечения
Идентификационные данные (признаки)ИМЦ-03
Идентификационное наименование ПО
Номер версии (идентификационный номер) ПО352.02.01
Цифровой идентификатор ПО 14C5D41A
Алгоритм вычисления цифрового идентификатора CRC32
от 0 до +40
от +15 до +35
Значение
от 100 до 1000
±0,25
±0,35
Метрологические и технические характеристики
Таблица 3 – Метрологические характеристики
Наименование характеристики
Диапазон массового расхода, т/ч
Пределы допускаемой относительной погрешности измерения:
– массы брутто нефти, %
– массы нетто нефти, %
Таблица 4 – Основные технические характеристики
Наименование характеристики
Количество измерительных линий
Измеряемая среда
Значение
4 (3 рабочих,
1 контрольно-резервная)
нефть
по ГОСТ Р 51858-2002
от +6 до +40
от 0,20 до 3,53
от 830 до 895
0,5
0,05
100
не допускается
непрерывный
98
85
Характеристики измеряемой среды:
– температура, °С
– давление, МПа
– плотность при температуре 20 °С, кг/м
3
– массовая доля воды в нефти, %, не более
– массовая доля механических примесей, %, не более
– массовая концентрация хлористых солей, мг/дм
3
, не более
– содержание свободного газа
Режим работы
Температура окружающего воздуха, °С:
– для первичных измерительных преобразователей
– для ИВК и АРМ оператора
Относительная влажность окружающего воздуха, %:
– для первичных измерительных преобразователей
– для центрального блока обработки информации
Параметры электрического питания:
– напряжение питания переменного тока, В
– частота переменного тока, Гц
50±1
Лист 5
Всего листов 6
Знак утверждения типа
наносится на титульный лист инструкции по эксплуатации СИКН типографским способом.
ОбозначениеКоличество
1 экз.
1 экз.
Комплектность средства измерений
Комплектность СИКН представлена в таблице 5.
Таблица 5 – Комплектность средства измерений
Наименование
Система измерений количества и показателей качества нефти
СИКН № 565 ООО «РН-Пурнефтегаз» ЦПС Барсуковского
месторождения, заводской номер 565
Инструкция по эксплуатации системы измерений количества
и показателей качества нефти СИКН № 565 ООО «РН-
Пурнефтегаз» ЦПС Барсуковского месторождения
ГСИ. Система измерений количества и показателей качества
нефти СИКН № 565 ООО «РН-Пурнефтегаз» ЦПС
Барсуковского месторождения. Методика поверки
1 экз.
Поверка
осуществляется по методике поверки «ГСИ. Система измерений количества и показателей
качества нефти СИКН № 565 ООО «РН-Пурнефтегаз» ЦПС Барсуковского месторождения.
Методика поверки», утвержденной ФБУ «Тюменский ЦСМ» 30.07.2020 г.
Основнымсредствомповеркиявляетсяповерочнаяустановкасдиапазоном
воспроизведения значений массового расхода, соответствующим диапазону измерений
поверяемого расходомера, в том числе трубопоршневая поверочная установка (рабочий эталон
2-го разряда согласно государственной поверочной схеме для средств измерений массы и
объема жидкости, утвержденной приказом Росстандарта от 07.02.2018 № 256).
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Сведения о методиках (методах) измерений
«Масса нефти. Методика измерений системой измерений количества и показателей качества
нефти (СИКН) № 565 ЦПС Барсуковского месторождения ООО «РН-Пурнефтегаз»,
регистрационный номер ФР.1.29.2014.19087.
Нормативныедокументы,устанавливающиетребованияксистемеизмерений
количества и показателей качества нефти СИКН № 565 ООО «РН-Пурнефтегаз»
ЦПС Барсуковского месторождения
Приказ Росстандарта от 07.02.2018 № 256 «Об утверждении Государственной
поверочной схемы для средств измерений массы и объема жидкости в потоке, объема
жидкости и вместимости при статических измерениях, массового и объемного расходов
жидкости».
Приказ Минэнерго России от 15.03.2016 г. № 179 «Об утверждении перечня
измерений, относящихся к сфере государственного регулирования обеспечения единства
измерений, выполняемых при учете используемых энергетических ресурсов, и обязательных
метрологических требований к ним, в том числе показателей точности измерений».
Лист 6
Всего листов 6
Изготовитель
Закрытое акционерное общество «Инженерно-производственная фирма Вектор»
(ЗАО «ИПФ «Вектор»),
ИНН 7203256184
Адрес: 625031, г. Тюмень, ул. Шишкова, 88,
Телефон: (3452) 388-720
Факс: (3452) 388-727,
Е-mail:
Заявитель
Общество с ограниченной ответственностью «РН-Пурнефтегаз»
(ООО «РН-Пурнефтегаз»)
ИНН 8913006455
Адрес: 629830, Ямало-Ненецкий автономный округ, г. Губкинский, мкр. 10, д. 3
Телефон: (34936) 4-45-16
Факс: (34936) 3-18-99
Е-mail: info@purneftegaz.ru
Испытательный центр
Федеральноебюджетноеучреждение«Государственныйрегиональныйцентр
стандартизации, метрологии и испытаний в Тюменской области, Ханты-Мансийском
автономном округе-Югра, Ямало-Ненецком автономном округе»
Адрес: 625027, г. Тюмень, ул. Минская, д. 88
Телефон: (3452) 20-62-95, факс: (3452) 28-00-84
Web-сайт: https://тцсм.рф
E-mail:
Аттестат аккредитации ФБУ «Тюменский ЦСМ» по проведению испытаний средств
измерений в целях утверждения типа № 30024-11 от 08 августа 2011 г.
В части вносимых изменений
Федеральноебюджетноеучреждение«Государственныйрегиональныйцентр
стандартизации, метрологии и испытаний в Тюменской области, Ханты-Мансийском
автономном округе-Югра, Ямало-Ненецком автономном округе»
Адрес: 625027, г. Тюмень, ул. Минская, д. 88
Телефон: (3452) 20-62-95, факс: (3452) 28-00-84
Web-сайт: https://тцсм.рф
E-mail:
Аттестат аккредитации ФБУ «Тюменский ЦСМ» по проведению испытаний средств
измерений в целях утверждения типа № RA.RU.311495 от 14 декабря 2015 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 83291-21 | Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ПС 220/10 кВ "Крона" | Обозначение отсутствует | Общество с ограниченной ответственностью "Электроконтроль" (ООО "Электроконтроль"), г. Москва | 4 года | Перейти |
| 66536-17 | Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) тяговой подстанции "Высоково" Горьковской ЖД - филиала ОАО "Российские железные дороги" в границах Нижегородской области | Нет данных | ОАО "Российские железные дороги" (РЖД), г.Москва | 4 года | Перейти |
| 58450-14 | Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) тяговой подстанции "Дабан" Восточно-Сибирской ЖД - филиала ОАО "Российские Железные Дороги" в границах Республики Бурятия | Нет данных | ОАО "Российские железные дороги" (РЖД), г.Москва | 4 года | Перейти |
| 81289-21 | Система автоматизированная информационно-измерительная коммерческого учета электроэнергии ООО "Газпром энерго" ООО "Газпром добыча Оренбург" ПС 110/35/6 кВ "ГП-7" | - | Инженерно-технический центр Общества с ограниченной ответственностью "Газпром энерго" (Инженерно-технический центр ООО "Газпром энерго"), г. Оренбург | 4 года | Перейти |
| 39574-08 | Система измерений количества и показателей качества нефти сырой УПСВ Средне-Итурского месторождения | Нет данных | ООО "Нефтегазметрология", г.Уфа | 1 год | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
