Номер госреестра:
36877-08
Наименование СИ:
Контроллеры многоканальные
Обозначение типа:
КМ04
Производитель:
ФГУП "Экспериментальный завод научного приборостроения с СКБ РАН" (ЭЗАН), г.Черноголовка
Межповерочный интервал:
2 года
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
21.02.2023
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 30446
об утверждении типа средств измерений
лист № 1
всего листов 5
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Контроллеры многоканальные КМ04
Назначение средства измерений
Контроллеры многоканальные КМ04 (далее – контроллеры КМ04) предназначены для
измерений выходных сигналов датчиков в виде напряжения, силы постоянного тока,
сопротивления постоянному току и формирования выходных аналоговых сигналов, а также
сбора, обработки и выдачи данных по каналам дискретного ввода-вывода, сбора и обработки
цифровых сигналов, выполнения функций непрерывного регулирования и защиты.
Описание средства измерений
Контроллеры КМ04 применяются в составе автоматизированных систем управления
технологическими процессами (АСУ ТП) различных объектов.
КонтроллерКМ04являетсяпроектно-компонуемымизделием,состави
конструктивное исполнение которого определяютсяна стадиипроектирования
автоматизированных систем управления. Контроллер КМ04 – восстанавливаемое изделие с
непрерывным режимом работы.
Конструктивно контроллер КМ04 изготавливается в виде крейта, с установленными в
нем модулями ввода-вывода и укомплектованного интерфейсными модулями, который
размещается в шкафу выбранного исполнения.
Крейт контроллера КМ04 выполнен в стандарте Евромеханика 19”. Подключение
внешних сигналов к контроллеру КМ04 осуществляется через клеммы интерфейсных
модулей, непосредственно участвующих в формировании каналов дискретного и аналогового
ввода и вывода.

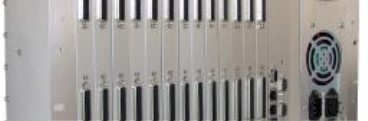

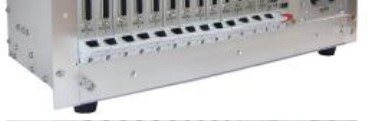

Общий вид контроллера приведен на рисунке 1.
Рисунок 1 – Общий вид контроллера
лист № 2
всего листов 5
Программное обеспечение
Программное обеспечение (ПО) контроллеров можно разделить на 2 группы:
- встроенное программное обеспечение (ВПО);
- автономное программное обеспечение (ПО), устанавливаемое на персональный
компьютер.
ВПО,влияющеенаметрологическиехарактеристики,устанавливаетсяв
энергонезависимую память измерительных модулей контроллеров в производственном цикле
на заводе-изготовителе и в процессе эксплуатации изменению не подлежит (уровень защиты
«А» - по МИ 3286-2010).
Метрологические характеристики измерительных модулей с каналами ввода-вывода,
указанные в таблице 1, нормированы с учетом ВПО.
Автономное ПО устанавливаемое на персональный компьютер применяется для
считывания выходного кода по интерфейсу связи при проведении поверки контроллера и не
оказывает искажающего воздействия на метрологически значимую часть ПО и данные.
Идентификационные данные метрологически значимого ПО приведены в таблице 1.
КУНИ.505125.007
-01.01
CRC-16
КУНИ.505125.007
-01.01
CRC-16
КУНИ.505125.033
-01.01
CRC-16
КУНИ.505125.007
-01.01
CRC-16
КУНИ.505125.007
-01.01
CRC-16
Таблица 1 - идентификационные данные ПО
Наименование ПО
Идентификацион
ное наименование
ПО
НомерЦифровой
версии идентификатор
ПО
(контрольная
trial)
Алгоритм
вычисления
цифрового
идентифика-
тора ПО
1.0
0xF8F7
1.0
0xF8F7
1.0
0x1685
1.0
0xF8F7
Программное обеспечение
входных аналоговых сигналов
силы постоянного тока
Программное обеспечение
входных аналоговых сигналов
напряжения постоянного тока
Программное обеспечение
выходных
аналоговых сигналов
постоянного тока
Программное обеспечение
сопротивления
постоянному току, сигналы от
термопреобразователей
сопротивления
Программное обеспечение
сопротивление
постоянному току от
реостатных датчиков
1.0
0xF8F7
лист № 3
всего листов 5
Измерительные
каналы
Диапазоны
входных
сигналов
Примечание
входных аналоговых
сигналов силы
постоянного тока
0 … 5 мА
0 … 20 мА
4 … 20 мА
R
вх
=402 Ом
R
вх
=100 Ом
R
вх
=100 Ом
входных аналоговых
сигналов напряжения
постоянного тока
0 … 10 В
-20 … 20 мВ
0 … 25 мВ
0 … 50 мВ
R
вх
не менее 1 МОм
*)
– может применяться
для приема сигналов от
термопар
выходных
аналоговых сигналов
постоянного тока
4 … 20 мА
R
нагр
не более 700 Ом
сопротивления
постоянному току,
сигналы от
термопреобра-
зователей
сопротивления
50 … 93 Ом
78,7 … 177 Ом
100 … 317 Ом
сопротивление
постоянному току от
реостатных датчиков
0 … 100 Ом
*)
0 … 470 Ом
Метрологические и технические характеристики
Метрологические характеристики измерительных каналов контроллеров приведены в
таблице 2.
Таблица 2
Пределы Пределы
допуск. допуск.
основной дополнит.
приведенной температурной
погрешности, погрешности,
% макс. знач.%/10
0
С
± 0,2 %± 0,1
± 0,2 %± 0,1
± 0,2 %± 0,1
± 0,2 %± 0,1
± 0,2 %± 0,1
3-проводная схема
подключения, может
применяться для
приема сигнала от ТС
0…200 ºС – 50М;
0…220 ºС – 50П;
-50…180 ºС – 100М;
-50…200 ºС – 100П;
0…600 ºС – 100П.
4-проводная схема
подключения;
*)
– может применяться
для приема сигнала
от ТС
Рабочие условия применения:
-
температура окружающей среды,
°
С
от 0 до плюс 60
-
относительная влажность при 35
°
С, %
98
-
атмосферное давление, кПа
от 84 до106
Напряжение питания, В
220 переменного тока
либо 220 постоянного тока
Потребляемая мощность
Габаритные размеры и масса
Температура хранения и транспортирования
согласно проекту на систему
от 187 до 242 В частотой 50 (+1;-2,5) Гц
от 176 до 242 В
согласно заказной конфигурации контроллера
согласно заказной конфигурации контроллера
от минус 50 до плюс 50 °С
лист № 4
всего листов 5
Знак утверждения типа
Знак утверждения типа наносится на титульные листы руководства по эксплуатации и
паспорта контроллера многоканального КМ04 типографским способом.
Комплектность средства измерений
Количество, шт
Комплектность контроллера приведена в таблице 3.
Таблица 3
Наименование
1
Контроллер КМ04 КУНИ.466945.031 – XX
(XX – номер исполнения)
Руководство по эксплуатации КУНИ.466945.031 РЭ
Паспорт КУНИ.466945.031– XX ПС
1
1
Поверка
осуществляется в соответствии с МИ 2539-99 «ГСИ. Измерительные каналы контроллеров,
измерительно-вычислительных,управляющих,программно-техническихкомплексов.
Методика поверки», утвержденной ВНИИМС 16 июня 1999 г.
Перечень основных средств поверки: калибратор-измеритель унифицированных
сигналов эталонный ИКСУ-2000 Диапазон выходных напряжений 10 мВ ÷ 100 мВ,
допускаемая погрешность ± (7×10
-5
×|U|+3) мкВ; диапазон выходных напряжений 0 ÷ 12 В,
допускаемая погрешность ± 20 мВ; диапазон выходного тока 0 ÷ 25 мА,допускаемая
погрешность ± (10
-4
×I+1), магазин сопротивлений Р 4831 (кл.т. 0,02).
Сведения о методиках (методах) измерений
Метод измерений приведён в документе КУНИ.466945.031 РЭ«Контроллер
многоканальный КМ04. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к контроллерам
многоканальным КМ04
ГОСТ 22261-94
ГОСТ Р 51841-2001
ЕССП. Средства измерений электрических и магнитных величин.
Общие технические условия.
Программируемые контроллеры. Общие технические требования и
методы испытаний
Рекомендациипо областям применения в сфере государственного регулирования
обеспечения единства измерений
- осуществление производственного контроля за соблюдением установленных
законодательством Российской Федерации требований промышленной безопасности к
эксплуатации опасного производственного объекта.
лист № 5
всего листов 5
Изготовитель
ФГУП «Экспериментальный завод научного приборостроения
со специальным конструкторским бюро РАН» (ФГУП ЭЗАН).
Адрес: 142432, Московская область, г. Черноголовка,
проспект Академика Семенова, д. 9.
Испытательный центр
Государственный центр испытаний средств измерений
Федеральное государственное унитарное предприятие
«Всероссийский научно-исследовательский институт метрологической службы»
(ГЦИ СИ ФГУП «ВНИИМС»),
Аттестат аккредитации № 30004-08.
Адрес: Москва, 119361, Россия, ул. Озерная, д.46,
тел.: +7 (495) 437-55-77, т./факс +7 (495) 430-57-25
e-mail:
,
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииФ.В. Булыгин
«____»____________2013 г.
