Приложение к свидетельству № 52885
об утверждении типа средств измерений
Лист № 1
Всего листов 5
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Измерители температурные
Назначение средства измерений
Измерители температурные (далее по тексту – приборы или ИТ) предназначены (в зави-
симости от исполнения) для измерений сигналов от термопреобразователей сопротивления,
термоэлектрических преобразователей и цифровых датчиков температуры, преобразования их в
цифровой сигнал, и дальнейшей передачи информации об измеренных значениях температуры
потребителю по последовательному каналу связи с заданной периодичностью.
Описание средства измерений
Принцип действия ИТ основан на приеме сигналов от первичных термопреобразовате-
лей (термопреобразователей сопротивления медных (ТСМ) с номинальной статической харак-
теристикой преобразования (НСХ) типа «50М» по ГОСТ 6651-2009, термоэлектрических пре-
образователей (ТХА) с НСХ типа «К» по ГОСТ Р 8.585-2001 и датчиков температуры типа
(DS18B20) и преобразования их в цифровое значение с последующей периодической передачей
информации об измеренных значениях температуры потребителю по последовательному кана-
лу связи и/или по протоколу промышленной сети CAN. ИТ обеспечивает прием информации от
первичных термопреобразователей по 48 каналам.
Приборы конструктивно выполнены в виде закрытого блока в металлическом корпусе с
открывающейся крышкой. Внутри корпуса установлена печатная плата. На боковой стенке ИТ
установлены разъемы для подключения первичных термопреобразователей, последовательного
интерфейса и питания, а также индикатор работы прибора (светодиод).
ИТ имеют исполнения: 27.Т.158.22.00.000, 27.Т.158.22.00.000-01, 27.Т.158.22.00.000-02,
27.Т.158.22.00.000-03, 27.Т.158.22.00.000-04, отличающиеся друг от друга типами разъемов.
Приборы исполнений 27.Т.158.22.00.000-02, 27.Т.158.22.00.000-03, 27.Т.158.22.00.000-04 также
могут получать и преобразовывать сигналы от цифровых датчиков температуры, подключае-
мых по сети MicroLAN на один соответствующий канал ИТ.

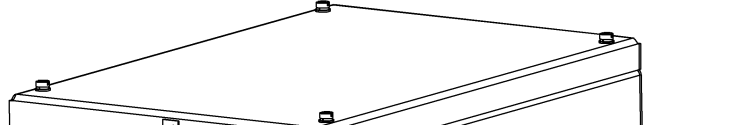

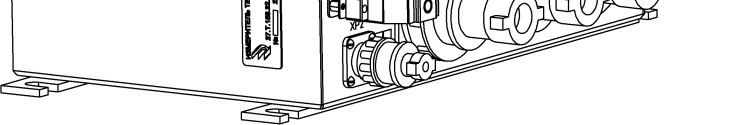

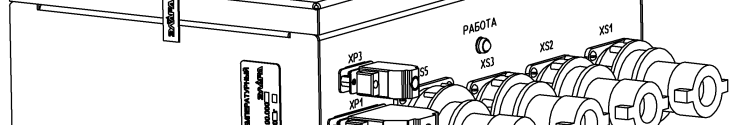

Внешний вид прибора исполнения 27.Т.158.22.00.000-04 представлен на рисунке 1.
Рис. 1
Лист № 2
Всего листов 5

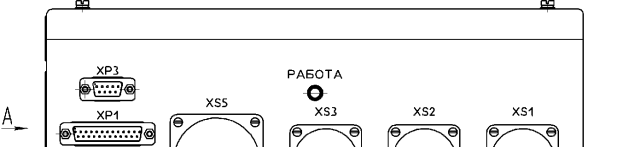

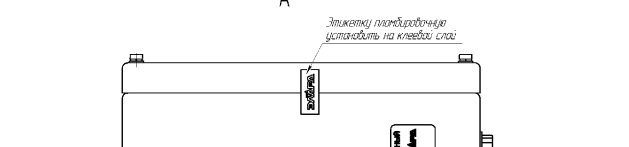

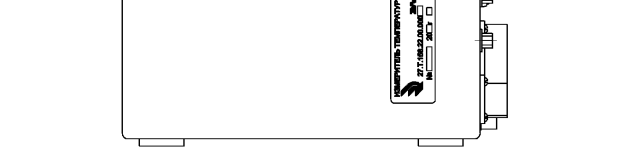

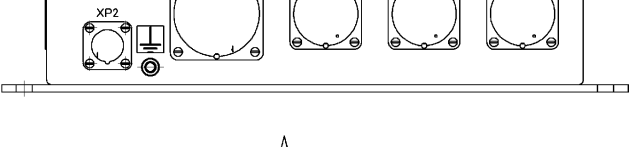

Схема пломбировки от несанкционированного доступа с обозначением мест для разме-
щения наклеек представлена на рисунке 2 (ответные част разъемов не показаны).
Рис. 2
Программное обеспечение
Программное обеспечение (ПО) ИТ состоит из встроенной и автономной частей ПО.
Встроенная часть записывается в микроконтроллер, расположенный на плате, располо-
женной внутри корпуса ИТ. Разделение встроенного ПО на метрологически значимую и незна-
чимую части не реализовано. Метрологически значимой является вся встроенная часть ПО.
Автономное ПО, устанавливаемое на персональный компьютер, не является метрологи-
чески значимым и предназначено только для обмена данными с прибором по последователь-
ным интерфейсам RS-232, RS-422/RS-485, «Токовая петля» и/или по протоколу промышленной
сети CAN и выдачи значений измеренных температур по всем измерительным каналам.
Идентификационные данные встроенного программного обеспечения приведены в таб-
лице 1
Таблица 1 – Идентификационные данные программного обеспечения
Наименование
ПО
Идентифика-
ционное на-
именование
ПО
Номер версии
(идентификаци-
онный номер)
ПО
Цифровой идентифи-
катор ПО (контроль-
ная сумма)
Программное обес-
печение измерите-
лей температурных
(встроенная часть)
IZMER-
1.HEX
643.00212251.50
5400 034
a4319211363d5b9f4cb
98559e98a3e98
Алгоритм вы-
числения
цифрового
идентифика-
тора ПО
CRC32
(МD5)
Лист № 3
Всего листов 5
Уровень защиты встроенной части ПО от непреднамеренных и преднамеренных измене-
ний соответствует уровню «A» (по МИ 3286-2010). Не требуется специальных средств защиты,
исключающих возможность несанкционированной модификации, обновления (загрузки), уда-
ления и иных преднамеренных изменений метрологически значимой встроенной части ПО СИ
и измеренных данных.
Метрологические и технические характеристики
Диапазон измеряемых температур, ºС:
- при работе с ТСМ:.………………………………………………………от 0 до плюс 150; -
при работе с ТХА:.…………………………………………………….…от 0 до плюс 800
Пределы допускаемой основной приведенной погрешности, %: ……..………………...± 1
Пределы допускаемой дополнительной погрешности ИТ, вызванной изменением темпе-
ратуры окружающего воздуха от нормальной (25
±
10)
°
С в диапазоне рабочих температур,
должны быть не более 0,5 предела допускаемой основной погрешности на каждые 10
°
С.
Пределы допускаемой дополнительной погрешности ИТ, вызванной изменением относи-
тельной влажности окружающего воздуха (от 40 до 95 % при температуре 35
°
С), должны быть
не более 0,5 предела допускаемой основной погрешности.
Количество измерительных каналов, шт.:….…48 (24 – для подключения ТСМ, 24 – для
подключения ТХА).
Напряжение питания, В: ………………………………………………………………..15±0,5
Ток потребления ИТ, А, не более: …………………………………………………………..0,2
Время установления рабочего режима ИТ при нормальных условиях, мин, не более: …..5
Период опроса полного комплекта датчиков, с, не более: ………………………………….2
Масса ИТ, кг, не более:………………………………………………………………….…...5
Габаритные размеры, мм, не более: …………………………………………..350
´
340
´
135
Степень защиты от воздействия воды и пыли по ГОСТ 14254-96: …………………….IP52
Климатическое исполнение У3 по ГОСТ 15150-69 (при верхнем значении температуры
+ 60
°
С, нижнем
-
минус 40
°
С).
Условия эксплуатации ИТ в части воздействия механических факторов внешней среды
М25 по ГОСТ 17516.1-90
Полный средний срок службы, лет, не менее: ……………………………………………..15.
Знак утверждения типа
Знак утверждения типа наносится на табличку, расположенную на корпусе ИТ, гравирова-
нием или фотохимическим способом, а также на эксплуатационную документацию типограф-
ским способом.
Комплектность средства измерений
В комплект поставки ИТ в зависимости от исполнения согласно спецификации
27.Т.158.22.00.000 входят:
-
Измеритель температурный – 1 шт.;
-
Паспорт – 1 экз.;
-
Руководство по эксплуатации – 1 экз.;
-
Методика поверки – 1 экз.;
-
Ответные части внешних разъемов – кол-во в соответствии с заказом.
Лист № 4
Всего листов 5
Поверка
приборов исполнений 27.Т.158.22.00.000-02, 27.Т.158.22.00.000-03, 27.Т.158.22.00.000-04 осу-
ществляется в соответствии с документом 27.Т.158.22.00.000-04 Д1 «Измерители температур-
ные. Методика поверки», утвержденным ФГУП «ВНИИМС»,13.08.2013 г., а исполнений
27.Т.158.22.00.000, 27.Т.158.22.00.000-01 - в соответствии с документом 27.Т.158.22.00.000-01
МП «Измерители температурные. Методика поверки», утвержденным ФГУП «ВНИИМС»,
20.12.2007 г.
Основные средства поверки:
- источник калиброванных напряжений постоянного тока В1-12 2.085.066 ТУ;
- магазин сопротивления Р4831;
- универсальная пробойная установка УПУ-10 (испытательное напряжение от 100 до
1500 В, частотой 50 Гц и полной мощностью не менее 0,25 кВА, с погрешностью испытатель-
ного напряжения
±
5 %);
- мегаомметр Ф4101 верхний предел измерения не ниже 100 МОм, номинальное напря-
жение постоянного тока не более 500 В, погрешность не более ± 10 %);
- источник питания постоянного тока Б5-71/1М, ТУ РБ 100694318.001-2001 (выходное
напряжение от 0,1 до 15 В, выходной ток нагрузки до 0,5 А, погрешность ± 0,05 В);
- стенд проверки ИТ АСИР.441461.188.
Сведения о методиках (методах) измерений
приведены в технических условиях ТУ32-ВНИКТИ-16-2006.
Нормативные и технические документы, устанавливающие требования к измерителям
температурным
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие
технические условия.
ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Об-
щие технические требования и методы испытаний.
ГОСТ Р 8.585-2001 ГСИ. Термопары. Номинальные статические характеристики преобразова-
ния.
ТУ32 - ВНИКТИ - 16 – 2006. Измерители температурные. Технические условия.
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры.
Рекомендации по областям применения в сфере государственного регулирования обеспе-
чения единства измерений
Выполнение работ по оценке соответствия промышленной продукции и продукции других ви-
дов, а также иных объектов установленным законодательством Российской Федерации обяза-
тельным требованиям.
Изготовитель
Открытое Акционерное Общество «Научно-производственный комплекс «ЭЛАРА»
им. Г.А. Ильенко» (ОАО «ЭЛАРА»)
Адрес: 428015,ЧР, г. Чебоксары, пр. Московский, 40.
Тел. (8352) 221830;
Факс (8352) 221403;
e-mail:
Лист № 5
Всего листов 5
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научно-
исследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д.46
Тел./факс: (495)437-55-77 / 437-56-66;
E-mail:
,
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в це-
лях утверждения типа № 30004-13 от 26.07.2013 г.
