Преобразователи термоэлектрические кабельные эталонные 3-го разряда КЭТНН, ГРСИ 36735-08
Номер госреестра:
36735-08
Наименование СИ:
Преобразователи термоэлектрические кабельные эталонные 3-го разряда
Обозначение типа:
КЭТНН
Производитель:
ООО "ПК "ТЕСЕЙ", г.Обнинск
Межповерочный интервал:
Первичная поверка при вводе в эксплуатацию
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
27.04.2023
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 30380
об утверждении типа средств измерений
Лист № 1
Всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Преобразователи термоэлектрические кабельные эталонные 3-го разряда
КЭТНН
Назначение средства измерений
Преобразователи термоэлектрические кабельные эталонные 3-го разряда КЭТНН (да-
лее - ЭТП) предназначены для передачи единицы температуры рабочим средствам методом
непосредственного сличения.
Описание средства измерений
Принцип работы ЭТП основан на термоэлектрическом эффекте – генерировании тер-
моэлектродвижущей силы, возникающей из-за разности температур между двумя соедине-
ниями различных металлов или сплавов, образующих часть одной и той же цепи.
ЭТП состоят из чувствительного элемента – термопары в металлической оболочке и
термопарного разъёма или удлинительного провода. Чувствительный элемент представляет
собой гибкую металлическую трубку с размещённой внутри неё нихросил-нисиловой термо-
парой. Рабочий спай термопары изолирован от оболочки, а термоэлектроды от оболочки и
друг от друга мелкодисперсной минеральной изоляцией. Рабочий торец оболочки герметично
заглушен аргонодуговой сваркой. Основные параметры элементов соответствуют стандарту
МЭК 61515.
Термопарный разъём и (или) удлинительные провода предназначены для подключе-
ния ЭТП к микропроцессорному измерительному прибору.
Основные конструктивные модификации КЭТНН:
КЭТНН 01 – термопреобразователь с узлом коммутации в виде термопарного разъёма
и в зависимости от его конструкции имеет ряд вариантов модификации.
КЭТНН 02 – термопреобразователь с узлом коммутации в виде удлинительных про-
водов и, в зависимости от их вида и наличия разъема, имеет ряд вариантов модификаций.
Фотографии общего вида КЭТНН приведены на рисунках 1-2:

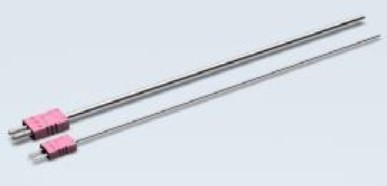

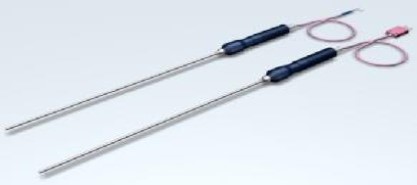

Рис.1 — КЭТНН 01Рис.2 — КЭТНН 02
Все модификации КЭТНН имеют исполнения, различающиеся материалом защитной
оболочки и её диаметром, погружаемой длиной и длиной удлинительных проводов.
Материал защитной оболочки ЭТП - оболочка из жаростойкой стали или сплава на
железо-никелевой основе с температурой применения не выше плюс 1100 °С.
Лист № 2
Всего листов 4
Метрологические и технические характеристики
Температура, ˚С
Доверительные границы абсолютной погрешности
КЭТНН, °С
Диапазон рабочих температур, °С: от плюс 200 до плюс 1100.
Номинальная статическая характеристика преобразования имеет условное обозначе-
ние N и в рабочем диапазоне температур соответствует требованиям ГОСТ Р 8.585-2001
Пределы допускаемых отклонений термоэлектродвижущей силы (ТЭДС) ЭТП от но-
минального значения с учетом доверительных границ абсолютной погрешности (таблица 1) в
диапазоне рабочих температур должны соответствовать:
±
2,5 (от плюс 200 до плюс 375 °С),
±
0,0075·t (свыше плюс 375 до плюс 1100 °С).
Значения доверительных границ абсолютной погрешности δ преобразователя тер-
моэлектрического кабельного эталонного 3-го разряда - КЭТН при доверительной вероятно-
сти 0,95 с учетом нестабильности за межаттестационный интервал не превышают значений
указанных в таблице 1.
Таблица 1
200
300
400
500
600
700
800
900
1000
1100
0,85
0,90
0,95
1,00
1,05
1,15
1,20
1,30
1,35
1,50
Наружный диаметр ЭТП, мм: 2,0; 3,0; 4,5.
Длина погружаемой части, мм: от 250 до 3150.
Электрическое сопротивление изоляции при температуре (25
±
10)
°
С и относительной
влажности воздуха от 30 до 80 % не менее 100 МОм.
Вид климатического исполнения O2 по ГОСТ 15150-69, но для работы при темпера-
турах от минус 40 до плюс 60°С.
Степени защиты по ГОСТ 14254-96 (МЭК 60529) для ЭТП соответствуют:
- IР40 для вариантов модификаций 00Х (с разъемом);
- IР65 для остальных вариантов модификаций.
По степени устойчивости к воздействию механических нагрузок термопреобразовате-
ли соответствуют группе исполнений N2 по ГОСТ Р 52931-2008.
Надежность ЭТП характеризуется следующими показателями:
- Назначенный ресурс ЭТП, при достижении которого эксплуатация ЭТП должна
быть прекращена, выраженный в количестве термоциклов (применений при одной температу-
ре) в диапазоне температур от плюс 25 до плюс 1100 °С:
500 ч - для ЭТП диаметром 3,0 и 4,5 мм;
300 ч - для ЭТП диаметром 2,0 мм.
- Вероятность безотказной работы ЭТП
за время набора ресурса не менее
0,90.
Лист № 3
Всего листов 4
Знак утверждения типа
Знак утверждения типа наносится на титульный лист эксплуатационной документа-
ции типографским способом (в левом верхнем углу).
Комплектность средства измерений
В комплект поставки КЭТНН входят:
- преобразователь термоэлектрический - 1 шт.;
- паспорт (совмещенный с РЭ) - 1 экз.;
- методика поверки - 1 экз.;
- свидетельство о поверке - 1 экз.
Поверка
осуществляется по документу МПП-12N-07 «Преобразователи термоэлектрические кабельные
эталонные 3 разряда. КЭТНН. Методика поверки», утвержденному ГЦИ СИВНИИМС»
20.12.2007 г. Подлежат первичной поверке при выпуске из производства.
Основные средства поверки:
- эталонные 1-го разряда платинородий-платиновые ТП типа ТППО с доверительной
погрешностью по ГОСТ 8.558-2009 в диапазоне температур от плюс 300 до плюс 1200 °С;
- эталонные термометры сопротивления 3-го разряда ЭТС-100 с пределами допускае-
мой погрешности до 0,07 °С.
- преобразователь сигналов ТС и ТП прецизионный «ТЕРКОН» с пределами допус-
каемой погрешности ±[0.0005+5
·
10
-5
] мВ.
- термостаты с флюидизированной средой или трубчатые печи с характеристиками во
всем диапазоне температур поверки не хуже чем: 0,15 °С/мин (нестабильность поддержания
заданной температуры), 0,15 °С/см (радиальный градиент температуры, во всем рабочем объ-
еме), 0,05 °С/см (Осевой градиент температуры, во всем рабочем объеме).
Сведения о методиках (методах) измерений приведены в МИ 3091-2007 «ГСИ. Рекоменда-
ция. «Преобразователи термоэлектрические с дополнительным каналом для эталонного ка-
бельного термоэлектрического преобразователя. Методика поверки».
Нормативные и технические документы, устанавливающие требования к преобразова-
тели термоэлектрические кабельные эталонные 3 разряда КЭТНН
ГОСТ 6616-94 Преобразователи термоэлектрические. Общие технические условия
ГОСТ Р 8.585-2001 ГСИ. Термопары. Номинальные статические характеристики пре-
образования
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов.
Общие технические условия.
Международный стандарт
МЭК 61515 (1995) Термопарные кабели и термопары с минеральной изоляцией.
ТУ 4211-012-10854341-07 Преобразователи термоэлектрические кабельные эталон-
ные 3 разряда КЭТНН. Технические условия.
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений
температуры.
Лист № 4
Всего листов 4
Рекомендации по областям применения в сфере государственного регулирования
обеспечения единства измерений
При передаче размера единицы температуры (поверка и калибровка средств измере-
ний температуры); выполнение работ по оценке соответствия промышленной продукции и
продукции других видов, а также иных объектов установленным законодательством Россий-
ской Федерации обязательным требованиям.
Изготовитель
Общество с ограниченной ответственностью «Производственная компания «ТЕСЕЙ»
(ООО «ПК «ТЕСЕЙ»)
Адрес: 249037, г.Обнинск Калужской области, пр.Ленина 75А.
тел./факс: (48439) 9-37-41, 9-37-42, 9-37-43
e-mail:
Испытательный центр
Государственный центр испытаний средств измерений (ГЦИ СИ)
ФГУП «ВНИИМС», г. Москва
Аттестат аккредитации от 27.06.2008, регистрационный номер
в Федеральном информационном фонде в области обеспечения единства измерений
№ 30004-08.
Адрес: 119361, г.Москва, ул.Озерная, д.46
Тел./факс: (495) 437-55-77 / 437-56-66.
E-mail:
, адрес в Интернет:
Ф.В. Булыгин
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологии
М.п.«___»____________2013 г.
