Анализаторы размеров частиц лазерные Mastersizer Micro, Mastersizer 2000E, Mastersizer 2000, ГРСИ 36722-13
Номер госреестра:
36722-13
Наименование СИ:
Анализаторы размеров частиц лазерные
Обозначение типа:
Mastersizer Micro, Mastersizer 2000E, Mastersizer 2000
Производитель:
Фирма "Malvern Instruments Ltd.", Великобритания
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
15.03.2018
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 50166
об утверждении типа средств измерений
Лист № 1
всего листов 5
ОПИСАНИЕ ТИПА СРЕДСТВ ИЗМЕРЕНИЙ
Анализаторы размеров частиц лазерные Mastersizer Micro, Mastersizer 2000E,
Mastersizer 2000
Назначение средства измерений
Анализаторы размеров частиц лазерные Mastersizer Micro, Mastersizer 2000E и Master-
sizer 2000 (далее – анализаторы) предназначены для измерений размеров частиц суспензий,
эмульсий и порошкообразных материалов.
Описание средства измерений
Конструктивно анализаторы состоят из измерительной части
-
оптико-аналитической
системы с измерительной кюветой для работы с жидкими и сухими образцами и системы
пробоподготовки (диспергатора). Управление анализатором осуществляется с помощью
персонального компьютера. Диспергатор обеспечивает механическое и ультразвуковое
диспергирование анализируемых образцов. Процедура измерений размеров частиц суспензии
(эмульсии) проводится при постоянной их циркуляции через измерительную кювету.
Измерения размеров частиц порошкообразных образцов осуществляется при перемещении их
через измерительную кювету в одном направлении за счет направленного потока воздуха.
Принцип работы анализаторов основан на регистрации оптического излучения,
рассеянного частицами анализируемого образца, находящегося в измерительной кювете. Во
время измерения частицы образца в зоне измерения кюветы проходят через сфокусированный
луч лазера. Рассеянное ими лазерное излучение регистрируется под разными углами
многоэлементным детектором - фотодиодной матрицей. По измеренной интенсивности
рассеянного излучения в зависимости от угла рассеяния осуществляется расчет распределения
частиц по размерам. Результаты измерений представляются на экране компьютера в виде
таблиц, а также в виде интегральных кривых и дифференциальных гистограмм распределения
частиц по размерам.
По назначению анализаторы являются лабораторными (стационарными), по уровню
автоматизации – автоматизированными, по видам источника питания – с сетевым питанием.
Модификации отличаются внешним исполнением: анализаторы Mastersizer Micro вы-
полнены в виде моноблоков со встроенным диспергатором, анализаторы Mastersizer 2000E и
Mastersizer 2000 имеют блочную структуру и состоят из измерительного блока и диспергато-ра.
Кроме того анализаторы Mastersizer 2000 и Mastersizer 2000Е имеют дополнительный ко-
ротковолновый источник синего света, позволяющий увеличить разрешение
прибора в суб-
микрометровом диапазоне измерений.
Внешний вид анализаторов и обозначение мест для размещения знака утверждения
типа представлены на рисунках 1 и 2 , схема пломбировки от несанкционированного доступа
приведена на рисунках 3 и 4.

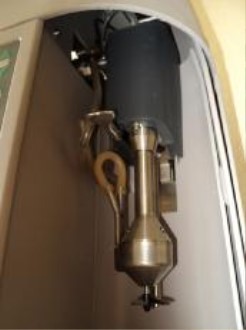

Рисунок 1 – Внешний вид анализатора Mastersizer Micro
Место для разме-
щения знака ут-
верждения типа
Лист № 2
всего листов 5

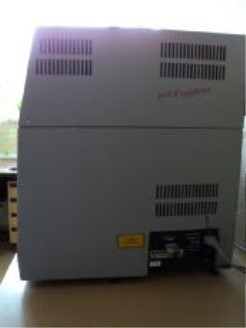

и обозначение места для размещения знака утверждения типа на заднейчасти его корпуса
1 – измерительный блок; 2 – диспергатор
Рисунок 2 – Внешний вид анализаторов Mastersizer 2000E и Mastersizer 2000
и обозначение места для размещения знака утверждения типа
на задней части корпуса

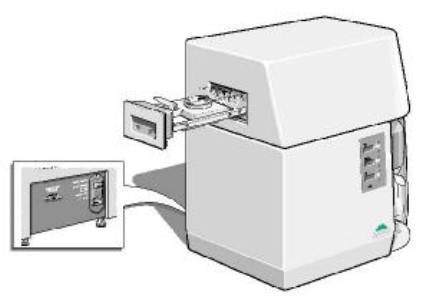

Рисунок 3 – Схема пломбировки анализатора Mastersizer Micro
от несанкционированного доступа
Место для разме-
щения знака ут-
верждения типа
1
2
Место плом-
бировки
Место плом-
бировки
Лист № 3
всего листов 5
Рисунок 4 – Схема пломбировки анализаторов Mastersizer 2000E и Mastersizer 2000
от несанкционированного доступа
Программное обеспечение
Анализаторы Mastersizer Micro имеют программное обеспечение (ПО) «Mastersizer
Micro» версии 2.19 на базе операционной системы Windows
TM
. Анализаторы Mastersizer
2000E и Mastersizer 2000 имеют ПО «Mastersizer 2000» версии 5.60 на базе операционной
системы Windows
TM
. ПО является составной частью
анализаторов. Основные функции ПО:
управление анализатором, сбор и обработка данных, вычисление, хранение результатов
измерений и вывод данных на дисплей.
Идентификационные данные ПО представлены в таблице 1.
Таблица 1
НаименованиеИдентификаци-Номер версииЦифровойАлгоритм вычисле-
ПОонное наимено- (идентификацион-идентифи- ния цифрового иден-
вание ПОный номер) ПОкатор ПОтификатора ПО
Mastersizer Micro
Mastersizer 2000
Mastersizer Micro
Mastersizer 2000
2.19 D7AD1B82 CRC32
5.60 1B402CA6 CRC32
ПО идентифицируется при подключении анализатора к компьютеру. Наименование
ПО отображается в главном окне программы при ее запуске. Номер версии отображается в
диалоге информации о программе. Разделение ПО на метрологически значимую и
незначимую части не произведено. Все ПО является метрологически значимым. ПО и
измеренные данные защищены с помощью специальных средств защиты от преднамеренных
изменений. Уровень защиты ПО от непреднамеренных и преднамеренных изменений
соответствует уровню «С» по МИ 3286-2010.
Место плом-
бировки
Место плом-
бировки
Лист № 4
всего листов 5
Метрологические и технические характеристики
Основные метрологические и технические характеристики анализаторов приведены в таблице 2.
Таблица 2
Значение
характеристики
от 0,3 до 300
от 0,1 до 2000
от 1 до 170
от 0,3 до 1000
± 10
220 ± 22
175
60
50
500
´
325
´
560
1293
´
255
´
375
32
31
Наименование параметра
или характеристики
Диапазон показаний размеров частиц, мкм:
анализаторов Mastersizer Micro
анализаторов Mastersizer 2000Е, Mastersizer 2000
Диапазон измерений размеров частиц, мкм:
анализаторов Mastersizer Micro
анализаторов Mastersizer 2000Е, Mastersizer 2000
Пределы допускаемой относительной погрешности измерений размеров частиц, %
Напряжение питания от сети переменного тока частотой (50 ± 3) Гц, В
Потребляемая мощность измерительного блока анализатора, Вт, не более:
анализаторов Mastersizer Micro
анализаторов Mastersizer 2000Е,
анализаторов Mastersizer 2000
Габаритные размеры измерительного блока: (длина
´
ширина
´
высота), мм, не
более
анализаторов Mastersizer Micro
анализаторов Mastersizer 2000Е, Mastersizer 2000
Масса анализатора, кг, не более:
анализаторов Mastersizer Micro
анализаторов Mastersizer 2000Е, Mastersizer 2000
Рабочие условия эксплуатации:
- температура окружающего воздуха,
°
С
- относительная влажность окружающего воздуха, %
- атмосферное давление, кПа
от 10 до 35
от 10 до 90
от 84 до 106,7
Знак утверждения типа
Знак утверждения типа наносится на заднюю панель измерительного блока анализато-
ров в виде наклейки и на титульный лист руководств по эксплуатации методом компьютерной
графики.
Комплектность средства измерений
Комплектность анализаторов приведена втаблице 3. Модификация указывается при заказе
Таблица 3
Наименование
1Анализатор размеров частиц лазерный Mastersizer
2Компьютер
3Руководство по эксплуатации
4Методика поверки
Кол-воПримечание
1
1По требованию заказчика
1
1
Поверка
осуществляется в соответствии с документом «Инструкция. Анализаторы размеров частиц
лазерные Mastersizer Micro, Mastersizer 2000Е, Mastersizer 2000. Методика поверки»,
утвержденным ГЦИ СИ ФГУП «ВНИИФТРИ» 29.09.2012 г.
Основные средства поверки:
Государственный первичный эталон дисперсных параметров аэрозолей, взвесей и по-
рошкообразных материалов ГЭТ 163-2010, диапазон измерений размеров частиц от 0,03 до 1000
мкм, пределы допускаемой относительной погрешности измерений размеров частиц ± 3 %.
Стандартные образцы гранулометрического состава порошкообразных материалов КМК
110 (ГСО № 9368-2009), КМК 270 (ГСО 9370-2009), СМС 750 (ГСО № 9371-2009) диапазон
Лист № 5
всего листов 5
воспроизводимых размеров от 100 до 1000 мкм, пределы допускаемой погрешности воспроиз-
ведения ± 5 %.
Сведения о методиках (методах) измерений
«Анализаторы размеров частиц лазерные Mastersizer Micro. Руководство по эксплуата-
ции» (раздел 4), «Анализаторы размеров частиц лазерные Mastersizer 2000. Руководство по
эксплуатации» (раздел «Проведение измерений») и ««Анализаторы размеров частиц лазерные
Mastersizer 2000. Руководство по эксплуатации» (раздел 3).
Нормативные и технические документы, устанавливающие требования к анализаторам
размеров частиц лазерным Mastersizer Micro, 200E, 2000
1. ГОСТ Р 8.606-2004 «Государственная система обеспечения единства измерений.
Государственная поверочная схема для средств измерений дисперсных параметров аэрозолей,
взвесей и порошкообразных материалов».
2. Техническая документация фирмы «Malvern Instruments Ltd.» (Великобритания).
Рекомендации по областям применения в сфере государственного регулирования обес-
печения единства измерений
Выполнение работ по оценке соответствия промышленной продукции и продукции
других видов, а также иных объектов установленным законодательством Российской Федера-
ции обязательным требованиям.
Изготовитель
«Malvern Instruments Ltd.», Великобритания
Адрес: Enigma Business Park, Grovewood Road, Malvern, Worcestershire WR14 1XZ, United
Kingdom.
Тел: +44 (0) 1684 892456, Факс: +44 (0) 1684 892789
,
Заявитель
ООО «КД Системы и Оборудование»
Юридический адрес: 194292, г. Санкт-Петербург, пр. Культуры, д. 24, лит. А, пом. 7-Н
Почтовый адрес: 197375, Россия, г. Санкт-Петербург, ул. Вербная, д. 27 , лит. А, оф. 623
Тел.: +7 (812) 319-55-71, +7 (495) 640-55-71, Факс: +7 (812) 319-55-72.
Испытательный центр
ГЦИ СИ ФГУП «ВНИИФТРИ»)
Юридический адрес: 141570, Московская обл., Солнечногорский р-н, городское поселение
Менделеево, Главный лабораторный корпус
Почтовый адрес: 141570, Московская обл., Солнечногорский р-н, п/о Менделеево
Телефон: (495) 744-81-12, факс: (495) 744-81-12, E-mail:
Аттестат аккредитации государственного центра испытаний средств измерений
№ 30002-08 от 04.12.2008 г., действителен до 01.11.2013 г.
Заместитель
Руководителя Федерального агентства
по техническому регулированию и
метрологии
М.п.
Ф.В. Булыгин
«___»________2013 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 15956-97 | Анализаторы ошибок | PF-140 | Фирма "Wandel & Goltermann GmbH & Co", Германия | 2 года | Перейти |
| 61499-15 | Анализаторы гематологические автоматические ветеринарные | ProCyte* Dx | Компания "Sysmex Corporation", Япония | 1 год | Перейти |
| 3759-73 | Многомерные анализаторы | АИ-4036-3М | Нет данных | Нет данных | Перейти |
| 50417-12 | Дальномеры лазерные | Leica Disto D210, Leica Disto X310 | Компания "Leica Geosystems AG", Швейцария | 1 год | Перейти |
| 29200-05 | Анализаторы влажности | WPS 50 SX | Фирма "RADWAG", Польша | 1 год | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
