Счетчики газа диафрагменные с температурной компенсацией BK-G1,6T; BK-G2,5T; BK-G4T; BK-G6T; BK-G10T; BK-G16T; BK-G25T, ГРСИ 36709-08
Номер госреестра:
36709-08
Наименование СИ:
Счетчики газа диафрагменные с температурной компенсацией
Обозначение типа:
BK-G1,6T; BK-G2,5T; BK-G4T; BK-G6T; BK-G10T; BK-G16T; BK-G25T
Производитель:
Фирма "Elster GmbH", Германия
Межповерочный интервал:
10 лет
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
02.07.2018
Описание типа:
-
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 30263/1
об утверждении типа средств измерений
Лист № 1
Всего листов 3
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
(в редакции, утвержденной приказом Росстандарта № 189 от 03.02.2017 г.)
Счетчики газа диафрагменные с температурной компенсацией ВК-G1,6Т;
ВК-G2,5Т; ВК-G4Т; ВК-G6Т; ВК-G10Т; ВК-G16Т; ВК-G25Т
Назначение средства измерений
Счетчики газа диафрагменные с температурной компенсацией ВК-G1,6Т; ВК-G2,5Т;
ВК-G4Т; ВК-G6Т; ВК-G10Т; ВК-G16Т; ВК-G25Т (далее - счетчики), предназначены
для измерения прошедшего через них объема газа.
Описание средства измерений
Счетчик состоит из измерительного механизма с температурным компенсатором,
корпуса и отсчетного устройства.
Измерительный механизм состоит из двух камер со встроенными мембранами.
Кривошипно-шатунный механизм преобразует поступательное движение мембран
во вращательное, которое через магнитную муфту передается отсчетному устройству.
Счетчик оснащен устройством, препятствующим обратному ходу счетного механизма.
Для дистанционной передачи информации к счетчику может быть подключен датчик
импульсов с "герконом" типа IN-Z61, срабатывающим от магнитной вставки, встроенной
в ролик младшего разряда счетного механизма.
Счетчики выпускаются в одно и двух штуцерном исполнении в зависимости от заказа.
Общий вид счетчиков представлен на рисунке 1.
Trial пломбировки от несанкционированного доступа, обозначение места нанесения
знака поверки представлены на рисунке 2.

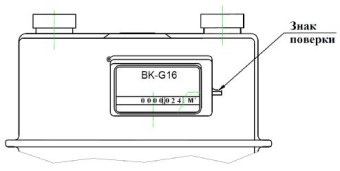

Рисунок 1 - Общий вид счетчиков
Рисунок 2 - Схема пломбировки от несанкционированного доступа,
обозначение места нанесения знака поверки
Программное обеспечения
отсутствует.
Лист № 2
Всего листов 3
Метрологические и технические характеристики
Характеристики
50
100
200
300
100
200
99999
999999
0,2
2
от -25 до +40
от -40 до +55
Таблица 1
ВК-ВК-ВК-
G1,6Т G2,5Т G4Т
ВК-
G6Т
ВК-G10ТВК-16ТВК-25Т
2,5
4 6
1,6
2,5 4
0,016
0,0250,04
10 16 25 40
6 10 16 25
0,060,10,160,25
Расход, м
3
/ч:
- максимальный
- номинальный
- минимальный
Порог чувстви-
тельности, м
3
/ч
0,00320,0050,008
0,0080,010,010,01
±3,0
±1,5
Максимальное
рабочее давление,
кПа, не более
Потерядавления,
Па, неболее
Максимально до-
пустимое давление
внутри корпуса,
кПа, не более
Пределы допус-
каемой относи-
тельной погрешно-
сти в диапазоне
расходов, %:
Q
мин.
≤ Q < 0,1 Q
ном.
0,1Q
ном.
≤ Q ≤ Q
макс.
Емкость отсчетного
механизма, м
3
Цена деления
младшегоразряда, дм
3
327405405465
205330470509
163234231289
Температура рабо-
чей среды, °С
Температура окру-
жающей среды, °С
Габаритные разме-
ры, мм, не более
-высота
-длина
-ширина
Масса, кг, не более
327
248
163
1,8
4,35,710,6
Знак утверждения типа
наносится на циферблат методом печати и на титульный лист паспорта типографским способом.
Комплектность средства измерений
1 шт.
По заказу
Количество
Примечание
Таблица 2
Наименование
Счетчик газа диафрагменный с температурной компенсацией ВК-
G1,6Т; ВК-G2,5Т; ВК-G4Т; ВК-G6Т; ВК-G10Т; ВК-G16Т; ВК-G25Т
Лист № 3
Всего листов 3
Примечание
Наименование
Паспорт
Упаковка
Комплект монтажных частей
Методика поверки МП 208-017-2016
Количество
1 экз.
1 экз.
1 экз.
1 экз.
По заказу
На партию
Повеpка
осуществляется по документу МП 208-017-2016 «ГСИ. Счетчики газа диафрагменные ВК-G,
ВК-GТ. Методика поверки», утвержденному ФГУП «ВНИИМС» 15.12.2016 г.
Основные средства поверки:
- рабочий эталон объемного расхода газа 1-го разряда по ГОСТ Р 8.618-2014 в диапазоне
значений от 0,016 до 40 м
3
/ч с погрешностью не более ±0,5 % (регистрационный номер
в Федеральном информационном фонде 56748-14).
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на пломбу, установленную на корпус отсчетного устройства.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к счётчикам газа
диафрагменным с температурной компенсацией ВК-G1,6Т; ВК-G2,5Т; ВК-G4Т; ВК-G6Т;
ВК-G10Т; ВК-G16Т; ВК-G25Т
ГОСТ Р 8.618-2014 ГСИ. Государственная поверочная схема для средств измерений
объемного и массового расхода газа
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов.
Общие технические условия
Техническая документация фирмы «Elster GmbH», Германия
Изготовитель
Elster GmbH, Германия
Steinern Strasse 19-21
55252 Mainz-Kastel
Тел.: +49 6134 605 0; Факс: +49 6134 605 390
E-mail:
Испытательный центр
ГЦИ СИ Федеральное государственное унитарное предприятие «Всероссийский научно-
исследовательский институт метрологической службы» (ГЦИ СИ ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д.46
Тел./факс: (495)437-55-77 / 437-56-66; E-mail:
,
Аттестат аккредитации ГЦИ СИ ФГУП «ВНИИМС» по проведению испытаний средств
измерений в целях утверждения типа № 30004-08 от 27.06.2008 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » _______________ 2017 г.
