Описание типа средства измерения: Читать в отдельном окне

Untitled document

Приложение к свидетельству № 30245

Об утверждении типа средств измерений

Лист № 1

всего листов 6

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Уровнемеры емкостные Liquicap

Назначение средства измерений

Уровнемеры емкостные Liquicap (далее уровнемеры) предназначены для непрерывно-

го измерения уровня, измерений предельных уровней проводящих и непроводящих жидко-

стей, а также уровня границы раздела жидких сред.

Описание средства измерений

Уровнемер состоит из зонда и первичного измерительного преобразователя, он может

иметь компактное или раздельное исполнение, а также иметь дополнительный преобразова-

тель или переключатель.

Принцип измерений уровня основан на изменении емкости конденсатора при измене-

нии уровня заполнения резервуара. Зонд уровнемера и стенка резервуара образуют электри-

ческий конденсатор. При заполнении резервуара рабочей средой емкость цепи, состоящей из

стенок резервуара и зонда, изменяется. Зонд может иметь исполнение с заземляющей труб-

кой, в этом случае электрический конденсатор образуется между зондом и заземляющей

трубкой.

Сигнал от зонда поступает на измерительный преобразователь FEI, который в зависи-

мости от требований применения, на выходе формирует различные виды сигналов: токовый,

частотно-импульсный, HART, Profibus-PA, Foundation Fieldbus.

Зонд может иметь тросовое, стержневое исполнение. Монтаж зонда на резервуаре –

резьбовой, фланцевый, TRI-Clamp, гигиенические присоединения.

В зависимости от конструктивного исполнения зонда и измерительного преобразова-

теля выпускаются различные модели уровнемеров Liquicap.

Настройка и управление уровнемером осуществляется с дисплея на месте монтажа или

через интерфейс цифровой коммуникации. Измерительная информация может передаваться в

виде аналогового и/или цифрового сигнала в персональный компьютер, контроллер, устрой-

ство индикации, регистрации или может быть считана с дисплея прибора. С уровнемерами с

частотно-импульсным выходным сигналом дополнительно могут использоваться электрон-

ными преобразователи Silometer FMXххх, Silometer FMCххх, Prolevel FMCххх, отличающие-

ся по конструктивному исполнению и наличию взрывозащищенного исполнения.

Уровнемеры могут применяться для индикации объема жидкостей в резервуарах.

Уровнемеры могут иметь взрывозащищенное (Ex ia IIB/IIC T3…T6, Ex d(ia) IIB

T3…T6) исполнение.

Внешний вид уровнемеров приведен на рисунке 1.

Liquicap T FMI21Liquicap M FMI51Liquicap M FMI52

Рисунок 1. Внешний вид уровнемеров Liquicap.

Лист № 2

всего листов 6

Для применения уровнемера в учетно-расчетных операциях конструктивно преду-

смотрена защита корпуса электронного преобразователя пломбами надзорного органа.

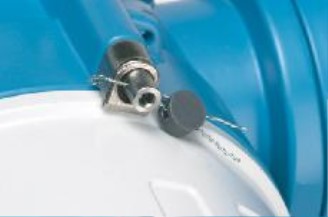

Схема пломбирования приведена на рисунке 2.

Рисунок 2

Программное обеспечение

Программное обеспечение (ПО) уровнемеров состоит из двух частей Firmware и Soft-

ware. Обработка результатов измерений и вычислений (метрологически значимая часть ПО)

проводится по специальным расчетным соотношениям, сохраняемых во встроенной про-

грамме (Firmware).

Доступ к цифровому идентификатору Firmware (контрольной сумме) невозможен

(проводится самодиагностика без отображения контрольной суммы на дисплее).

Наименование программного обеспечения отображается на дисплее преобразователя

при его включении. Идентификационные номера Firmware отображаются как неактивные, не

подлежащее изменению.

Наименование ПО имеет структуру X.Y.Z, где:

X – идентификационный номер Firmware обозначается:

- 01 для уровнемеров Liquicap FMI51 и Liquicap FMI52;

- 02 для уровнемеров Liquicap FMI21.

Y – идентификационный номер текущей версии Software (00 до 99) – характеризую-

щий функциональность преобразователя (различные протоколы цифровой коммуникации, а

также совместимость с сервисными программами);

Z – служебный

идентификационный номер (например, для

усовершенствования или

устранения неточностей (bugs tracing)) – не влияет на функциональность и метрологические

характеристики уровнемера.

Идентификационные данные программного обеспечения

уровнемера представлены в

таблице 1.

Наименование

программного

обеспечения

Идентификационное

наименование про-

граммного обеспе-

чения

Номер версии

(идентифика-

ционный но-

мер) про-

граммного

обеспечения

Алгоритм вы-

числения циф-

рового иден-

тификатора

программного

обеспечения

FEI20

для Liquicap T

FMI21

FEI20-_----_FLSH_

Main_020000-

0006.hex

не ниже

V02.0y.zz

не отображается

CRC

CCITT 16

FEI50H

для Liquicap M

FMI51/ FMI52

не ниже

V01.0y.zz

не отображается

CRC

CCITT 16

Лист № 3

всего листов 6

Таблица 1

Цифровой иден-

тификатор про-

граммного обес-

печения

(контрольная

сумма исполняе-

мого кода)

FEI50-

_HA2W_FLSH_

Main_010302-

0252.hex

Программное обеспечение уровнемера от непреднамеренных и преднамеренных

изменений имеет уровень защиты "С" согласно МИ 3286-2010.

Конструкция приборов не позволяет проникнуть к месту регулирования внутренних

настроек уровнемера без специального кода доступа через меню "Safety setting".

Кроме того предусмотрена блокировка клавиатуры одновременным нажатием клавиш ,

с помощью которой блокируется доступ ко всем операциям в меню прибора.

При использовании любого варианта защиты от несанкционированного доступа к на-

стройкам на дисплее прибора появляется значок.

Лист № 4

всего листов 6

Основные технические характеристики уровнемеров Liquicap

1 % от диапазона измерения

2 %

2 мм – для диапазона < 1 м

0,2 % от измеренного значения для диапазона ≥ 1 м

4...20 мА

от

40 до +80

от

50 до +85

Первичный преобразователь

Диапазон измерений, м

Liquicap T FMI21

стержневой зонд

Liquicap M FMI52

тросовый зонд

от 0,42 до 10

до 14

стандартный

спец. исполнение

Температура измеряемой среды,

Макс. давление измеряемой среды, МПа

Электропроводность среды, мкС/см

от 0,15 до 2,5

до 3

от -40 до +100

≥ 30

Liquicap M FMI51

стержневой зонд, стержневой зонд с

заземляющей трубкой

от 0,1 до 4

от 0,05 до 6

от -80 до +200

любая

2 мм – для диапазона < 1 м

0,2 % от измеренного значения для диапазона ≥ 1 м

Пределы допускаемой погрешности

измерений уровня

Пределы допускаемой погрешности

измерений уровня границы раздела

жидких сред

Количество разрядов индикатора

Температура окружающего воздуха,

от

40 до +70

(от -20 до +60 с ЖК дисплеем)

Выходной сигнал:

10...30 B пост. тока

от

50 до +70

(от -20 до +60 - с ЖК дисплеем)

4...20 мА, HART, частотно-импульсный, Profibus-PA,

Foundation Fieldbus

12...36 B пост. тока

Электропитание

Температура транспортирования и

хранения,

Габаритные размеры корпуса.

Диаметр х высота, мм

для корпуса: F16

85 х 97для корпуса: F13

80 х 118,

F15

76 х 95

F16

85 х 97

F17

80 х 105

T13

80 х 135

Масса без фланца, кгдля корпуса F16 ~1 кг +

0,6 кг/м для стержневого зон-

да

Для корпусов F13, F15, F16, F17 ~4,0кг

для корпусов T13 ~4,5 кг +

0,5 кг/м для стержневого зонда

10мм;

1,1 кг/м для стержневого зонда

16мм

Для корпусов F13, F15, F16, F17

~4,0 кг

для корпусов T13 ~4,5 кг +

0,04 1 кг/м для тросового зонда

Лист № 5

всего листов 6

Комплектность средства измерений

Обозначение

Примечание

В соответствии

с заказом

В соответствии

с заказом

№Наименование

Кол-

во

1.Уровнемер:

- Liquicap T;

- Liquicap М.

Liquicap T Trial

Liquicap М FMI51

Liquicap М FMI52

2.Вспомогательные

лежности

принад- 942901-0001, 52024300,

52025603, 52025604, 52028266,

52025607, 52006262, 214880-

0002, 52018765, 52001051,

52014146, 51006326, 71125400,

52010173, 52010174, 52023572,

52021717, 52011896, 52014472,

52028260, 52028261, 52028179,

71020804

Компакт-диск с сервисной

программой FieldCare

Руководство по эксплуатации

Для соответст-

вующего ис-

полнения

уровнемера

Паспорт

Методика поверки

Знак утверждения типа

наносится на корпус уровнемера и/или руководство по эксплуатации и технический пас-

порт уровнемера.

Поверка

осуществляется по методике МП 36668-08 "ГСИ. Уровнемеры емкостные Liquicap. Мето-

дика поверки", утвержденной ГЦИ СИ ФГУП "ВНИИМС" в ноябре 2007 г.

Основное поверочное оборудование:

рулетка измерительная с ценой деления 1 мм по ГОСТ 7502-98;

миллиамперметр постоянного тока для измерения в диапазоне 0/4...20 мА с относи-

тельной погрешностью измерений не более

0,05 %;

термометр лабораторный с ценой деления 0,1

С по ТУ 25-2021.003-88.

Сведения о методиках (методах) измерений

изложены в руководстве по эксплуатации для каждого типа уровнемера.

Нормативные и технические документы, устанавливающие требования к уровнемерам ем-

костным Liquicap

1.ГОСТ Р 52931-2008 "Приборы контроля и регулирования технологических процессов.

Общие технические условия".

2.ГОСТ 28725-90 "Приборы для измерения

уровня жидкостей и сыпучих

материалов.

Общие технические требования и методы испытаний".

3.Техническая документация фирмы

Лист № 6

всего листов 6

Изготовитель

Фирма Endress+Hauser GmbH+Co.KG, Германия.

Адрес: Haupstrasse 1, D-79689 Maulburg, Germany

Тел.: +49 7622 28 0, факс: +49 7622 28 14 38

e-mail:

info@pcm.endress.com

Представитель изготовителя в РФ

ООО "Эндресс+Хаузер"

117105, Россия, Москва, Варшавское шоссе, д.35, стр. 1, 5 эт.

Тел.: +7(495) 783-28-50, факс: +7(495) 783-28-55

e-mail:

info@ru.endress.com

Испытательный центр

ГЦИ СИ ФГУП "ВНИИМС" (аттестат аккредитации № 30004-08)

119361, Москва, ул. Озерная, 46

Тел.: +7(495) 437-57-77, факс: +7(495) 437-56-66.

e-mail:

office@vniims.ru

Заместитель

Руководителя Федерального

агентства по техническому

регулированию и метрологии

Ф.В. Булыгин

м.п.

"___" ___________ 2013 г.

Готовы поверить данное средство измерений.

Поверка средств измерений.

ООО СУПРР 8(812)209-15-19, info@saprd.ru

Похожие средства измерения:

ГРСИ	Наименование СИ	Тип СИ	Производитель	МПИ	Ссылка
56134-14	Уровнемеры акустические для сыпучих и порошкообразных сред	CONTOUR	Фирма "MAGNETROL International N.V.", Бельгия	3 года	Перейти
5761-76	Уровнемеры ленточные	УЛ-50 и УЛ-100	АО "Стеклоприбор", Украина, г.Червонозаводское	1 год (ГОСТ 8.002-71)	Перейти
75760-19	Уровнемеры поплавковые пневматические	УПП1 и УПП2	ООО "Нефтехиммашсистемы", г.Рязань	3 года	Перейти
18122-99	Уровнемеры электронные переносные	HERMetic UTI, HERMetic UTI GT3, Industrial HERMetic UTI	Фирма "TS Tanksystem SA", Швейцария	1 год	Перейти
12215-90	Уровнемеры буйковые	Сапфир-22ДУ-ВН-АСТР	АООТ "Теплоприбор", г.Рязань	1 год	Перейти

Поверка средств измерений

ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru

Поверка средств измерений

Заказать поверкуУровнемеры емкостные LiquicapГРСИ 36668-08

Заказать поверку
Уровнемеры емкостные Liquicap
ГРСИ 36668-08
