Номер госреестра:
36622-12
Наименование СИ:
Дефектоскопы
Обозначение типа:
PELENG (ПЕЛЕНГ) УД2-102ВД
Производитель:
ЗАО "Алтек", г.С.-Петербург
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
27.11.2017
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Лист № 1
всего листов 6
Приложение к свидетельству № 48897
об утверждении типа средств измерений
ЛАСОВАН
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Дефектоскопы "PELENG" ("ПЕЛЕНГ") УД2-102ВД
Назначение средства измерений
Дефектоскопы "PELENG" ("ПЕЛЕНГ") УД2-102ВД (далее по тексту - дефектоскопы)
предназначены для измерения характеристик дефектов (амплитуда отраженного сигнала, коор-
динаты и другие) типа нарушения сплошности (трещины, поры и другие) ультразвуковым и
вихретоковым методами контроля вручную и (или) с использованием устройств сканирования.
Описание средства измерений
В дефектоскопах реализованы ультразвуковой и вихретоковой методы контроля. Принцип
действия ультразвукового метода контроля основан на применении ультразву-
ковых колебаний (УЗК), обладающих
свойством отражаться от
неоднородностей или погло-
щаться в контролируемом изделии. Возбуждение и прием УЗК осуществляется ручным пьезо-
электрическим преобразователем (ПЭП) подключенным к электронному блоку (БЭ) дефекто-
скопа.
Принцип действия вихретокового метода контроля основан на анализе взаимодействия
внешнего электромагнитного поля с электромагнитным полем вихревых токов, наводимых в
объект контроля этим полем с использованием вихретокового преобразователя (ВТП).
Для обнаружения различно ориентированных внутренних дефектов в работе дефекто-
скопов реализуется эхо-метод, зеркальный и зеркально-теневой методы ультразвукового кон-
троля, а также амплитудный и фазовый методы обработки сигналов при вихретоковом кон-
троле.
БЭ включает в себя устройство обработки, приемо-возбудитель, клавиатуру и дисплей.
Фотография общего вида дефектоскопа представлена на
рисунке
1. Устройством обработки
является микропроцессорная система, совместно с программным обеспечением (ПО), осущест-
вляющая работу дефектоскопов во всех режимах.
Дефектоскопы являются одноканальной системой ультразвукового (при контактном
способе ввода УЗК) или вихретокового контроля.
Дефектоскопы выпускаются в двух модификациях: УД2-102ВД/1 и УД2-102ВД/2. В
модификации УД2-102ВД/1 используется электролюминесцентный дисплей (ЭЛД) и съемная
аккумуляторная батарея. В модификации УД2-102ВД/2 используется цветной экран TFT и не-
съемная аккумуляторная батарея.

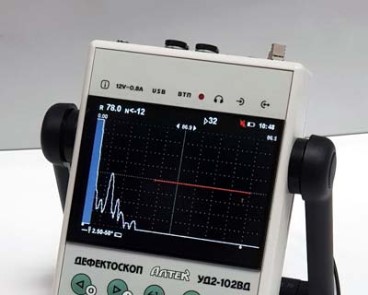

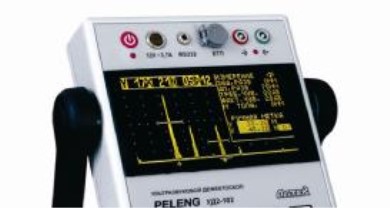

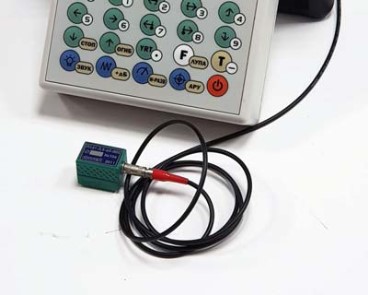

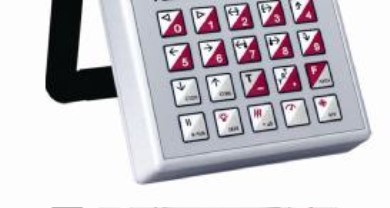

Рисунок 1 – Общий вид дефектоскопа
Лист № 2
всего листов 6
3.62
1.50
4.42
7.12
6.42
Программа
обработки
данных
Программное обеспечение
На дефектоскопе установлено программное обеспечение «Дефектоскоп "PELENG"
("ПЕЛЕНГ") УД2–102ВД», которое используется для настройки дефектоскопа, сбора и обра-
ботки информации.
В ультразвуковом дефектоскопе общего назначения открыт доступ к «универсальной»
версии ПО. Универсальная версия ПО не содержит готовых настроек для контроля различных
объектов. Дефектоскопист самостоятельно создает нужные ему настройки, после чего сохра-
няет их в памяти прибора.
Кроме универсальной версии ПО в дефектоскопе может быть открыт доступ к «спе-
циализированным» версиям. Любая специализированная версия ПО содержит типовые вари-
анты (заготовки) будущих настроек для проведения в соответствии с действующими норма-
тивными документами ультразвукового и вихретокового контроля ответственных деталей.
В одном дефектоскопе одновременно может быть открыт доступ сразу к нескольким
версиям ПО. Доступные версии индицируются на экране дефектоскопов при их включении.
ПО обладает многоуровневой системой доступа. При работе с ПО пользователь не
имеет возможности влиять на процесс расчета и не может изменять полученные в ходе изме-
рений данные. Вследствие этого ПО не оказывает влияния на метрологические характеристи-
ки дефектоскопа.
Уровень защиты ПО от преднамеренных и непреднамеренных изменений – «А» в соот-
ветствии с МИ 3286-2010. Идентификационные данные ПО приведены в таблице 1.
Таблица 1
Наименование
программного
обеспечения
Идентификационное на-
именование программно-
го обеспечения
Номер версии
(идентификаци-
онный номер)
программного
обеспечения
Цифровой иденти-
фикатор программ-
ного обеспечения
(контрольная сумма
исполняемого кода)
Алгоритм вы-
числения циф-
рового иденти-
фикатора про-
граммного обес-
печения
"Дефектоскоп "PELENG"
("ПЕЛЕНГ") УД2-102ВД"
"универсальная" версия
"Дефектоскоп "PELENG"
("ПЕЛЕНГ") УД2-102ВД"
"рельсовая" версия
"Дефектоскоп "PELENG"
("ПЕЛЕНГ") УД2-102ВД"
"локомотивная" версия
"Дефектоскоп "PELENG"
("ПЕЛЕНГ") УД2-102ВД"
версия "для контроля де-
талей путевых машин"
"Дефектоскоп "PELENG"
("ПЕЛЕНГ") УД2-102ВД"
"нефтегазовая" версия
"Дефектоскоп "PELENG"
("ПЕЛЕНГ") УД2-102ВД"
"вагонная" версия
4.80
---*---*
"Дефектоскоп "PELENG"
("ПЕЛЕНГ") УД2-102"
версия "для приемочного6.80
контроля железнодорож-
ных осей, колес"
* Доступ к ПО имеют лишь сервисные инженеры фирмы-производителя.
Лист № 3
всего листов 6
±
1
20±10
28±10
24±16
16±16
Метрологические и технические характеристики
1 Технические характеристики ультразвукового канала
Таблица 2
Номинальное значение и предельное отклонение частоты заполне-
ния зондирующих импульсов, МГц
0,40±0,04; 1,25±0,125;
1,80±0,18; 2,50±0,25;
5,00±0,50
120
105
5,5
2,1
1,7
1,3
0,9
Амплитуда зондирующих импульсов, В, не менее:
для модификации УД2-102ВД/1
для модификации УД2-102ВД/2
Длительность зондирующих импульсов, мкс, не более:
на частоте 0,40 МГц
на частоте 1,25 МГц
на частоте 1,80 МГц
на частоте 2,50 МГц
на частоте 5,00 МГц
Пределы допускаемой абсолютной погрешности измерений отноше-
ния амплитуд сигналов на входе приемника, дБ
±
1
от 15 до180
от 2 до 30
от 10 до 70
от 40 до 50
от 5 до 50
от 15 до 50
от 10 до 50
от 1 до 50
от 20 до 50
от 5 до 45
от 5 до 40
от 2 до 35
от 2 до 25
Пределы допускаемой абсолютной погрешности измерений ампли-
туды входных сигналов (относительно порога автоматической сиг-
нализации дефектов), дБ
Диапазон зоны контроля по глубине залегания для ПЭП, мм:
П111-1,25; П111-1,8; П111-2,5
П112-1,25; П112-1,8; П112-2,5; П112-5,0
П111-5,0
П121-1,25-40
П122-1,25-40; П121-5,0-50
П121-1,25-50; П121-1,8-40; П121-1,8-50
П121-1,25-65; П121-1,8-65; П121,2,5-45; П121-2,5-50; П121-5,0-40
П122-1,8-40
П121-2,5-18; П121-2,5-40
П121-2,5-60; П121-2,5-65
П121-2,5-70; П121-5,0-65
П122-5,0-70; П121-5,0-70
П121-5,0-75
Пределы допускаемой абсолютной погрешности измерения коор-
динат залегания дефектов, мм, не более:
для прямых ПЭП
для наклонных ПЭП
±(0,5+0,01·Y)
±(1+0,03·Y) и
±(1+0,03·Х),
где Х – расстояние от
точки ввода до проекции
дефекта на поверхность,
мм; Y – глубина залегания
дефекта, мм
Условная чувствительность ПЭП, дБ
П111-2,5
П121-2,5-40
П111-0,4; П121-1,25-40
П111-1,25
П112-1,25; П112-1,8; П112-2,5; П112-5,0; П121-1,8-40; П121-2,5-45;
П121-2,5-50
П111-1,8
30±16
18±16
Лист № 4
всего листов 6
П111-5,0; П121-1,25-50
П121-0,4-40; П121-0,4-50; П121-1,25-90
П121-2,5-90
П122-1,25-40; П121-2,5-60
П121-1,25-65
П122-1,8-40
П121-1,8-50; П121-2,5-65; П121-2,5-70
П121-1,8-65
П121-2,5-18
П121-5,0-40
П121-5,0-50
П121-5,0-65; П122-5,0-70; П121-5,0-70; П121-5,0-75
П121-0,4-90
П121-5-90
26±16
14±16
10±16
36±16
39±16
44±16
40±16
46±16
17±16
42±16
48±16
58±16
28±16
45±16
от 10 до 100 (с шагом 1)
±10
4
0,5
2 Технические характеристики вихретокового канала
Таблица 3
Номинальное значение частоты сигнала задающего генератора
вихретокового канала, кГц
Допускаемое отклонение частоты сигнала задающего генератора
вихретокового канала, %
Амплитуда сигнала задающего генератора вихретокового канала,
В, не менее
Минимальная глубина выявляемых поверхностных искусствен-
ных дефектов типа пропил шириной от 0,1 мм
для ВТП trial ПН на частоте 70 кГц, мм
Пределы допускаемой абсолютной погрешности измерения глу-
бины дефекта типа пропил шириной от 0,1 мм для ВТП серии ПН
на частоте 70 кГц, мм, не более
±(0,1+0,3·Н), где H – глу-
бина дефекта, мм
220
±
22
от минус 20 до +50
от минус 25 до +50
3 Общие технические характеристики
Таблица 4
Параметры сетевого адаптера и зарядного устройства (САЗУ):
напряжение питания переменного тока, В
номинальное значение выходного напряжения постоянного
тока, В
12,0
6,0
14,0
0,7
0,8
1,2
1,35
140х220х42
Время автономной работы от аккумуляторной батареи при средних
значениях яркости, ч, не менее
для модификации УД2-102ВД/1
для модификации УД2-102ВД/2
Максимальный потребляемый ток, А, не более
для модификации УД2-102ВД/1
для модификации УД2-102ВД/2
Масса БЭ, кг, не более
для модификации УД2-102ВД/1
для модификации УД2-102ВД/2
Габаритные размеры БЭ, мм, не более
Диапазонрабочих температур окружающего воздуха,
°
С
для модификации УД2-102ВД/1
для модификации УД2-102ВД/2
Средняя наработка на отказ, ч, не менее
15000
Лист № 5
всего листов 6

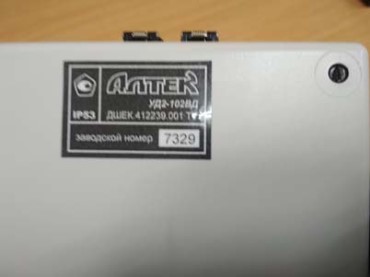

Знак утверждения типа
Знак утверждения типа наносится на внутреннюю сторону пленочной клавиатуры, рас-
положенную на передней панели БЭ дефектоскопов способом прямой печати и на титульный
лист Руководства по эксплуатации (в правый верхний угол под линией, проходящей под на-
званием организации изготовителя) типографским способом.
Комплектность средства измерений
Комплект поставки дефектоскопов приведен в таблице 5.
Таблица 5
Наименование1. ОбозначениеКол-воПримечание
Блок электронный
Сетевой адаптер и зарядное
устройство для дефектоскопа
Съемная
аккумуляторная батарея
ДШЕК.412231.006-01
ДШЕК.412231.012
ДШЕК.436611.001-02
ДШЕК.436.611.002
ДШЕК.563342.001
1 шт. Модификация УД2-102ВД/1
Модификация УД2-102ВД/2
1 шт. Модификация УД2-102ВД/1
Модификация УД2-102ВД/2
2 шт. Только для модификации
УД2-102ВД/1
Комплект инструмента и при- ДШЕК.412924.001
надлежностей, включая
ручные ПЭП:
П111-0,4
П121-0,4-40 (50; 90)
П111-1,25 (П112-1,25)
П121-1,25-40 (50; 65; 90)
П111-1,8 (П112-1,8)
П121-1,8-40 (50; 65; 90)
П111-2,5 (П112-2,5)
П121-2,5-18 (40; 45; 50; 60; 65;
70; 90)
П111-5 (П112-5)
П121-5-40 (50; 65; 70; 75; 90)
ручные ВТП
ПН-7,5, ПН-15
1Тип и количество зависит от зака-
компл. за потребителя
Комплект эксплуатационной
документации:
Руководство по эксплуатации
(РЭ)
Формуляр
Методика поверки
ДШЕК.410226.001
ДШЕК.412239.001 РЭ:
ДШЕК.412239.001 РЭ1
ДШЕК.412239.001 РЭ2
ДШЕК.412239.001 РЭ3
ДШЕК.412239.001 ФО
ДШЕК.412239.001 И3
1
компл.
1 экз. Часть I
1 экз. Часть II
1 экз. Часть III
Дополнительныесведения об осо-
бенностях работы с версией, неука-
занные в частях I и II РЭ; поставля-
ется при необходимости
Приложение к РЭ
1 экз.
1 экз.
1 шт. Диск
Программное обеспечение для
ПЭВМ
Чехол для БЭ
Упаковка
1 шт.
1 шт. Сумка
Комплект ремней1
компл.
Пенал1 шт. Для комплекта инструмента и при-
надлежностей
Лист № 6
всего листов 6
Поверка
осуществляется в соответствии с методикой поверки «Дефектоскоп "PELENG" ("ПЕЛЕНГ")
УД2-102ВД. Методика поверки» ДШЕК.412239.001 ИЗ (приложение к руководству по эксплуа-
тации ДШЕК.412239.001 РЭ), утвержденной ГЦИ СИ ФГУП «ВНИИОФИ» в августе 2012 г.
Основные средства поверки:
1. Осциллограф универсальный С1-64 И22.044.040. Диапазон рабочих частот – от 0 до
50 МГц. Амплитуда входного напряжения от 0,01 до 160 В (с делителем 1:10). Значения вре-
менных интервалов – от 20 нс до 0,8 с.
2. Генератор сигналов сложной формы AFG3102. Синусоидальный сигнал частотой от
1 мкГц до 100 МГц, погрешность ±1 мГц, амплитуда от 20 мВ до 10 В, погрешность ±1%.
3. Контрольный образец №2 из комплекта КОУ-2. Высота 59 мм. Боковые цилиндри-
ческие отверстия диаметром 2 и 6 мм.
4. Контрольный образец №3 из комплекта КОУ-2. Радиус цилиндрической поверхности
55 мм.
5. Комплект мер моделей дефектов КМД-4-0. Плоскодонные отверстия диаметром 1,2;
1,6 и 3,2 мм.
6. Комплект мер моделей дефектов КМД2-0. Отверстия диаметром 1,6 мм, погреш-
ность ±0,1 мм.
7. Комплект мер моделей дефектов КММД-21 Глубина пропилов ИД1 0,2 мм, погреш-
ность -0,02 мм / +0,04 мм, ИД2 0,5 мм, погрешность -0,05 / +0,07 мм, ИД3 1,0 мм, погреш-
ность ±0,1 мм.
Сведения о методиках (методах) измерений
Сведения о методах измерений приведены в руководстве по эксплуатации «Дефектоскоп
"PELENG" ("ПЕЛЕНГ") УД2-102ВД. Руководство по эксплуатации ДШЕК.412239.001 РЭ».
Нормативные и технические документы
1. ГОСТ 23667-85 Контроль неразрушающий. Дефектоскопы ультразвуковые. Методы
измерения основных параметров.
2. Дефектоскоп"PELENG"("ПЕЛЕНГ")УД2-102ВД.Техническиеусловия
ДШЕК.412239.001 ТУ.
Рекомендации по областям применения в сфере государственного регулирования обес-
печения единства измерений
При
осуществлении производственного контроля за соблюдением установленных за-
конодательством Российской Федерации требований промышленной безопасности к эксплуа-
trial опасного производственного объекта.
Изготовитель
Закрытое акционерное общество «АЛТЕК» (ЗАО «АЛТЕК»)
192029, Россия, Санкт-Петербург, пр. Обуховской Обороны, 86, лит. «П»
Тел.: (812) 336-8888, E-mail:
Испытательный центр
ГЦИ СИ ФГУП "ВНИИОФИ", аттестат аккредитации №30003-08 от 30.12.2008.
Адрес: 119361, г. Москва, ул. Озерная, 46.
Телефон: (495) 437-56-33, факс: (495) 437-31-47
E-mail:
Ф.В. Булыгин
Заместитель Руководителя Федерального
агентства по техническому
регулированию и метрологии
М.п."___"__________2012г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 50250-17 | Дефектоскопы ультразвуковые | УДС2-РДМ-12 | ООО "НПО "РДМ-ВИГОР", г.Москва | 1 год | Перейти |
| 36957-08 | Дефектоскопы ультразвуковые универсальные | УД4-94-ОКО-01 | ООО "ПРОМПРИЛАД", Украина, г.Киев | 1 год | Перейти |
| 68327-17 | Дефектоскопы ультразвуковые многоканальные | ГЕККОН (GEKKO) | Фирма "M2M", Франция | 1 год | Перейти |
| 64323-16 | Дефектоскопы оптические | CoroCam 6, CoroCam 7, CoroCam 8 | Фирма "UVIRCO Technologies (Pty) Ltd.", ЮАР | 2 года | Перейти |
| 18007-98 | Дефектоскопы ультразвуковые | Пеленг УД2-102 | ЗАО "Алтек", г.С.-Петербург | 1 год | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
