Электроды для потенциометрических измерений стеклянные Эср-00, Эс-00.0, Эк-00.0, ГРСИ 36552-07
Номер госреестра:
36552-07
Наименование СИ:
Электроды для потенциометрических измерений стеклянные
Обозначение типа:
Эср-00, Эс-00.0, Эк-00.0
Производитель:
ООО "НПО Аквилон", г.Подольск
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
06.07.2022
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 30045
об утверждении типа средств измерений
Лист № 1
всего листов 3
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Электроды для потенциометрических измерений стеклянные серий Эср-00,
Эс-00.0, Эк-00.0
Назначение средства измерений
Электроды для потенциометрических измерений стеклянные серий Эср-00, Эс-00.0,
Эк-00.0 (далее – электроды), предназначены в комплекте с электронными вторичными
преобразователями(например:рН-метрами,иономерами)дляизмерениявеличины
активности ионов водорода (рН) и других ионов (рХ) в водных растворах и других жидких,
вязких и влажных плотных средах.
Описание средства измерений
Измерительный электрод выполняет функцию преобразования активности ионов
водорода в электрический потенциал, электрод сравнения является источником опорного
постоянного потенциала, относительно которого и проводятся измерения. Электрод
стеклянный лабораторный комбинированный конструктивно состоит из измерительного
стеклянного электрода и электрода сравнения, выполненных в едином корпусе.
Электроды выпускаются следующих исполнений: Эср-01, Эср-02; Эс-11.7, Эс-12.7,
Эс-21.7, Эс-22.7; Эк -02.7, Эк -13.7.
Разность потенциалов является входным сигналом для вторичных преобразователей.
Измерительный и комбинированный электроды подключают к преобразователю
экранированным кабелем с разъемом, электрод сравнения – проводом с однополюсной
вилкой.

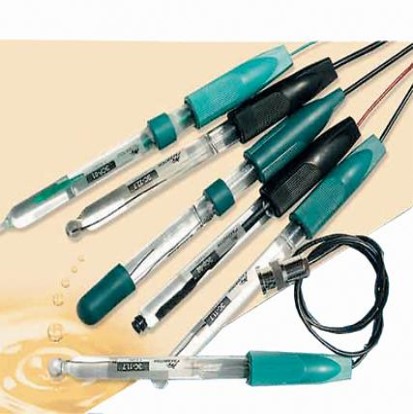

Общий вид электродов показан на рисунке 1.
Рисунок 1 - Общий вид электродов
Метрологические и технические характеристики
Координаты изопотенциальной точки
Серия,
исполнение
Эс-11.7
Эс-12.7
Линейный диапазон водородной
характеристики, рН
при 20 °С при 40 °Спри 80 °С
0-120-11 —
0-120-11—
Электрическое
сопротивление,
МОм
100
100
рН
И
, рНЕ
И
, мВ
6,90
±
0,30 -17
±
30
6,90
±
0,30 -17
±
30
Эс-21.7
0-140-130-11500
7,00
±
0,30-30
±
30
Эс-22.7
0-140-130-11500
7,00
±
0,30-30
±
30
Лист № 2
всего листов 3
Эк-02.7
Эк-13.7
0-14 0-13 0-11 500
0-12 0-11 — 100
7,00
±
0,30 -30
±
30
6,90
±
0,30 -17
±
30
Диапазоны измерений рН при температурах, указанных в табл.1 соответствуют
значениям, приведенным в этой же таблице.
Предельные отклонения от линейности по абсолютной величине не превышают
±
0,2 рН.
Крутизна водородной характеристики электродов в ее линейной части по абсолютной
величине не менее 55 мВ/рН при температуре раствора 20 °С.
Потенциал электродов сравнения Эср-02 и внутреннего электрода сравнения
комбинированного электрода Эк-02.7 относительно водородного электрода – (202
±
3) мВ.
Электрическое сопротивление электродов серии Эср-00 и внутреннего электрода
сравнения электродов серии Эк-00.0 не более 20 кОм.
Стабильность потенциала электродов сравнения за 8 часов работы соответствует
±
1 мВ.
Электрическое сопротивление изоляции между цепями измерительного электрода и
экраном кабеля в электродах серии Эс-00.0, а также между цепями измерительного электрода
и электрода сравнения в электродах серии Эк-00.0, не менее 1000 ГОм.
Габаритные размеры электродов (без кабеля), мм: длина - не более 200, диаметр
стеклянной части не более 12.
Масса электрода с кабелем, не более 180 г.
Знак утверждения типа
наносится на титульный лист паспорта электродов типографским способом.
Комплектность средства измерений
Электрод для потенциометрических измерений стеклянный серий Эср-00, Эс-00.0, Эк-00.0
(исполнение по заказу)
Флакон с электролитом (для электродов серии Эср-00, Эк-00.0)
Паспорт 4215-016-81696414-2007 ПС
Инструкция «Электроды для потенциометрических измерений стеклянные серий Эср-00, Эс-
00.0, Эк-00.0. Методика поверки» 4215-016-81696414-2007 МП
Поверка
осуществляетсявсоответствиисдокументом«Инструкция.Электродыдля
потенциометрических измерений стеклянные серий Эср-00, Эс-00.0, Эк-00.0. Методика
поверки 4215-016-81696414-2007 МП», разработанным и утвержденным ГЦИ СИ ФГУП
ВНИИМС в 2007 г.
Основные средства поверки:
электрод сравнения хлорсеребряный насыщенный образцовый 2-го разряда
по ГОСТ 17792-72,
термостат ТС-01 по ТУ 4211-001-44330709-00,
стандарт-титры для рН-метрии ГОСТ 4233-77,
вода дистиллированная по ГОСТ 6709-72.
Сведения о методиках (методах) измерений
Метод измерений изложен в паспорте 4215-016-81696414-2007 ПС.
Нормативные и технические документы, устанавливающие требования к электродам
для потенциометрических измерений стеклянным серий Эср-00, Эс-00.0, Эк-00.0
Технические условия 4215-016-81696414-2007.
Лист № 3
всего листов 3
Рекомендации по областям применения в сфере государственного регулирования
обеспечения единства измерений
-при выполнении работ по оценке соответствияпродукции установленных
законодательством Российской Федерации обязательным требованиям;
-при осуществлении деятельности в области охраны окружающей среды.
Изготовитель
ООО «НПО Аквилон»
Юридический адрес: 142103, Московская обл., г. Подольск, Домодедовское ш., д. 1
Почтовый адрес: 142103, Московская обл., г. Подольск, ул. Комсомольская, д. 1
Тел. (495)500-09-97
Испытательный центр
Государственный центр испытаний средств измерений Федеральное государственное
унитарноепредприятие«Всероссийскийнаучно-исследовательскийинститут
метрологической службы» (ГЦИ СИ ФГУП «ВНИИМС»).
Юридический адрес: 119361, г. Москва, ул. Озерная, д. 46.
Тел. 8 (495) 437 55 77; Факс 8 (495) 437 56 66;
E-mail:
Номер аттестата аккредитации 30004-08 от 27.06.2008 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииФ.В. Булыгин
М.п.«____»__________2012 г.
