Номер госреестра:
36520-07
Наименование СИ:
Мультиметры-калибраторы
Обозначение типа:
АКИП-2201
Производитель:
Фирма "Shenzhen Victor Hi-Tech Co., Ltd.", Китай
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
30.03.2023
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Лист № 1
Всего листов 6
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Мультиметры-калибраторы АКИП-2201
Назначение средства измерений
Мультиметры-калибраторыАКИП-2201(далее-мультиметры-калибраторы)
предназначены для измерения постоянного и среднеквадратичных значений переменного
напряжений,силыпостоянного и среднеквадратичныхзначенийпеременноготока,
электрического сопротивления постоянному току, частоты переменного тока, температуры с
помощью термопар и термопреобразователей сопротивления, а также формирования в режиме
калибратора: постоянного напряжения и тока, сопротивления постоянному току, статических
характеристик термопар и термопреобразователей сопротивления.
Описание средства измерений
Мультиметры-калибраторыпредставляютсобойпортативныеэлектрические
измерительные приборы/калибраторы с питанием от четырех батарей напряжением 1,5 В
(типа ААА), выполненные в пластмассовом корпусе, на который одевается противоударный
защитный чехол. На передней панели расположены цифровая шкала, переключатель выбора
режима измерений/формирования, функциональные кнопки, гнезда подключения проводов
для измерений внешних и вывода формируемых величин. На задней панели находятся
крышка отсека для установки батареи питания и защитных предохранителей, откидной упор.
Принцип действия основан на аналого-цифровом преобразовании входных сигналов
ицифро-аналоговомформированиивыходныхсигналов.Управлениепроцессом
измерения/формирования осуществляется с помощью встроенного микропроцессора. Выбор
режима работы осуществляется центральным переключателем. Диапазон измерений может
выбираться автоматически и вручную. Дополнительные кнопки служат для выбора
специальных функций. Измеренные или выходные значения отображаются на двухстрочном
цифровом жидкокристаллическом дисплее с указанием режима измерений/генерации
сигнала, а также показом сведений о наличие перегрузки, разряде батареи и специальных
функциях. Мультиметры-калибраторы имеют режимы прозвонки цепей и проверки диодов.
Мультиметры-калибраторы осуществляют измерение температуры с использованием
термопар типа R, S, K, E, J, T, N, B (с компенсацией температуры холодного спая) и
термопреобразователей сопротивления Pt100 и Cu50 и формирование статических
характеристик указанных термопреобразователей. Мультиметры-калибраторы обладают
дополнительными функциями: измерения относительного изменения напряжения, генерации
ступенчатого или пилообразного изменения выходного тока, изменения формируемого
постоянного тока ступенями 25 и 100 %, удержания результата измерения, автоматического
отключения питания.
Внешний вид мультиметров-калибраторов представлен на рисунке 1.
Мультиметры-калибраторы предназначены для тестирования, настройки и испытаний
оборудования и измерительных систем в лабораторных и промышленных условиях.
Приложение к свидетельству № 30027
об утверждении типа средств измерений
Лист № 2
Всего листов 6

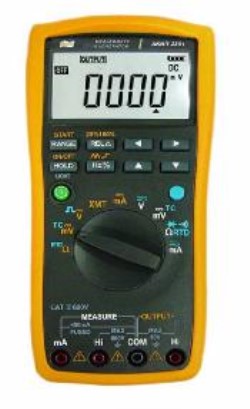

Рисунок 1. Внешний вид мультиметров-калибраторов.
Метрологические и технические характеристики
±(0,002
´
U
х
+4
´
к)
±(0,005
´
U
х
+4
´
к)
40…400
±(0,002
´
I
х
+4
´
к)
±(0,005
´
I
х
+4
´
к)
40…400
Режим измерения постоянного напряжения.
Предел допускаемой основной
абсолютной погрешности, мВ/В
±(0,005
´
U
х
+6
´
к)
Предел
измерений
40 мВ
400 мВ
4 В
40 В
400 В
600 В
Значение единицы младшего
разряда (к)
0,01 мВ
0,1 мВ
0,001 В
0,01 В
0,1 В
1 В
U
х
– измеренное значение, к - значение единицы младшего разряда.
Режим измерения переменного напряжения (среднеквадратичного значения).
Предел
измерений, В
Значение единицы младшего
разряда (к), В
Предел допускаемой
основной абсолютной
погрешности, мВ/В
Диапазон
частот, Гц
4
40
400
420
0,001
0,01
0,1
1
U
х
– измеренное значение, к - значение единицы младшего разряда.
Режим измерения постоянного тока.
Предел допускаемой основной
абсолютной погрешности, мА
Предел измерений,
мА
40
400
Значение единицы младшего
разряда (к), мА
0,01
0,1
I
х
– измеренное значение, к - значение единицы младшего разряда.
Режим измерения переменного тока (среднеквадратичного значения).
Значение единицы младшего
разряда (к), мА
Предел допускаемой
основной абсолютной
погрешности, мА
Диапазон
частот, Гц
0,01
Предел
измерений,
мА
40
400
0,1
I
х
– измеренное значение, к - значение единицы младшего разряда.
Лист № 3
Всего листов 6
±(0,002
´
R
х
+4
´
к)
Режим измерения сопротивления постоянному току.
Предел измерений
Ом
Значение единицы младшего
разряда (к)
Предел допускаемой основной
абсолютной погрешности, Ом,
кОм, МОм
400 Ом
4 кОм
40 кОм
400 кОм
0,1 Ом
0,001 кОм
0,01 кОм
0,1 кОм
4 МОм0,001 МОм
±(0,005
´
R
х
+4
´
к)
40 МОм 0,01 МОм
±(0,01
´
R
х
+4
´
к)
R
х
– измеренное значение, к - значение единицы младшего разряда.
±(0,001
´
F
х
+3
´
к)
Режим измерения частоты.
Предел допускаемой основной
абсолютной погрешности, Гц/кГц
Предел измерений,
Гц
5
50
500
5 кГц
50 кГц
100 кГц
Значение единицы
младшего разряда (к)
0,001 Гц
0,01 Гц
0,1 Гц
0,001 кГц
0,01 кГц
0,1 кГц
F
х
– измеренное значение, к - значение единицы младшего разряда.
Приизмерениичастотывеличинанапряжениясигналанеменее0,7В
(среднеквадратичного значения).
Тип термо-
преобразо-
вателя
Диапазон измерений, °С
R
от минус 40 до плюс 1760
S
от минус 20 до плюс 1760
1
1
±(0,002
´
t
х
+2
´
к)
до минус 100°С
±(0,005
´
t
х
+1
´
к)
свыше минус 100°С
B
от плюс 400 до плюс 1800
1
Режим измерения температуры.
Значение единицы
младшего разряда
(к), °С
Предел допускаемой
основной абсолютной
погрешности, °С
(без учета погрешности
термопреобразователя)
Термопара
±(0,005
´
t
х
+3
´
к)
до 100°С
±(0,005
´
t
х
+2
´
к)
свыше 100°С
K
E
J
T
N
от минус 200 до плюс 950
от минус 200 до плюс 500
от минус 200 до плюс 700
от минус 200 до плюс 400
от минус 200 до плюс 1000
±(0,005
´
t
х
+3
´
к)
от 400 до 600 °С
±(0,005
´
t
х
+2
´
к)
свыше 600°С
Термосопротивление (измерительныйток1 мА)
Pt100от минус 200 до плюс 700
±(0,005
´
t
х
+2
´
к)
W
100
=1,385 1
Cu50
от минус 50 до плюс 150
±(0,005
´
t
х
+4
´
к)
t
х
– измеренное значение, к - значение единицы младшего разряда.
Предел допускаемой основной абсолютной погрешности компенсации температуры
холодного спая термопары ±2 °С.
Лист № 4
Всего листов 6
Режим формирования постоянного напряжения.
ПределЗначение единицы младшего
разряда (n)
Предел допускаемой основной
абсолютной погрешности, мВ/В
100 мВ 0,01 мВ
±(0,005
´
U
к
+4
´
n)
5 В 0,0001 В
±(0,002
´
U
к
+4
´
n)
U
к
– формируемое значение, n - значение единицы младшего разряда.
Выходной ток не более 5 мА.
Режим формирования постоянного тока.
Предел, мАЗначение единицы младшего
разряда (n), мА
Предел допускаемой основной
абсолютной погрешности, мА
±200,1±(0,002
´
I
к
+4
´
n)
I
к
– формируемое значение, n - значение единицы младшего разряда.
Максимальная сопротивление нагрузки 500 Ом при токе 20 мА.
В режиме токовой петли (ХМТ) напряжение внешнего источника питания (5-28) В.
Режим формирования сопротивления постоянному току.
Предел, ОмЗначение единицы младшегоПредел допускаемой основной
разряда (n), Ом абсолютной погрешности, Ом
4000,1±(0,005
´
R
к
+4
´
n)
R
к
– формируемое значение, n - значение единицы младшего разряда.
±(0,002
´
F
к
+2
´
n)
Режим формирования частоты.
Предел допускаемой основной
абсолютной погрешности, Гц/кГц
Предел Значение единицы
младшего разряда (n)
100 Гц0,1 Гц
0,1 кГц 0,001 кГц
1 кГц0,1 кГц
F
к
– формируемое значение, n - значение единицы младшего разряда.
Выходнойсигнал прямоугольнойформысо скважностью 0,5 иамплитудой5 В.
Режим формирования статических характеристик.
ТипДиапазон, °С
Значение
единицы
младшего
разряда (n), °С
Предел допускаемой
основной абсолютной
погрешности, °С
1
Термопара (без учета погрешности компенсации температуры холодного спая)
Rот минус 40 до плюс 1760
±(0,005
´
t
к
+3
´
n)
до 100°С
S
от минус 20 до плюс 1760
±(0,005
´
t
к
+2
´
n)
свыше 100°С
±(0,005
´
t +20
´
n)
до минус 100°С
Kот минус 200 до плюс 1370
Eот минус 200 до плюс 1000
к
Jот минус 200 до плюс 1200 0,1
Tот минус 200 до плюс 400
к
N от минус 200 до плюс 1300
±(0,005
´
t +10
´
n)
свыше минус 100°С
Bот плюс 400 до плюс 18001
±(0,005
´
t
к
+3
´
n)
от 400до 600°С
±(0,005
´
t
к
+2
´
n)
свыше 600°С
Термосопротивление (без учета сопротивления соединительных проводов)
Pt100
W
100
=1,385
Cu50
от минус 200 до плюс 850
0,1±(0,005
´
t
к
+6
´
n)
от минус 50 до плюс 150
t
х
– измеренное значение, n - значение единицы младшего разряда.
Лист № 5
Всего листов 6
0,1 от основной
23±5
40±30
Значение
Общие характеристики
Наименование параметра
Предел дополнительной погрешности от
изменения температуры окружающей среды на
1°С в диапазоне температур
от 0 до 18 °С и от 28 до 50 °С
9999
6 В (четыре батареи типа ААА)
Максимально индицируемое значение
Питание
Время готовности к работе, мин, не более
10
(0…50)
не более 80 %
Условия эксплуатации:
Нормальные:
температура, °С
влажность, %.
Допустимые:
температура, °С
влажность, %
Условия хранения:
температура
влажность
Габаритные размеры, мм, не более
от минус 10 до плюс 50 °С,
не более 90 %
205
´
95
´
49 (без защитного чехла)
Масса (с батареями), кг, не более
0,5
Знак утверждения типа
Знак утверждения типа наносят типографским способом на обложку руководства по
эксплуатации и на корпус вольтметра в виде наклейки.
КоличествоПримечание
1 шт.
Комплектность средства измерений
Наименование
Мультиметр-калибратор в защитном
чехле
Измерительные провода
Батарея типа ААА
Руководство по эксплуатации
Упаковочная коробка
2 шт.
4 шт.
1 экз.
1 шт.
Поверка
осуществляется в соответствии с методикой поверки МП 36520-07, приведенной в разделе
«Поверка»руководствапоэксплуатации«Мультиметр-калибраторАКИП-2201»,
разработаннойиутвержденнойСергиево-ПосадскимфилиаломГЦИ СИФГУ
«Менделеевский ЦСМ» 28 ноября 2007 г.
Основные средства поверки:
- калибратор универсальный Н4-7, U=: ±0,1 мкВ – 1000 В погрешность
±
0,001 %; U~: ±0,1
мкВ – 700 В погрешность
±
0,01%; I=: ±1 нА – 10 А погрешность
±
0,01 %; I~: ±1 нА – 10 А
погрешность
±
0,05 %; R: 10 Ом – 10 МОм погрешность
±
0,005 %;
- генератор Г3-110, (0,01–2
´
10
6
) Гц, погрешность 3
´
10
7
;
- частотомер Ч3-63/1 0,1 Гц – 1000 МГц, погрешность 5
´
10
-7
.
Сведения о методиках (методах) измерений
Методы измеренийприведены в руководстве по эксплуатации.
Лист № 6
Всего листов 6
Нормативные и технические документы, устанавливающие требования к мультиметрам-
калибраторам АКИП-2201
1. ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие
технические условия».
2. ГОСТ 9736-91 Приборы электрические прямого преобразования для измерения
неэлектрических величин. Общие технические требования и методы испытаний.
3. ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и
никеля. Общие технические требования и методы испытаний.
4. ГОСТ Р 8.585-2001 ГСИ. Термопары. Номинальные статические характеристики
преобразования.
5. Техническая документация фирмы - изготовителя.
Рекомендации по области применения в сфере государственного регулирования
обеспечения единства измерений
Выполнение работ по оценке соответствия промышленной продукции и продукции
других видов, а также иных объектов установленным законодательством Российской
Федерации обязательным требованиям.
Изготовитель
Shen Zhen Victor Hi-tech Co., Ltd, КНР
412-3 Bagua 4 Rd Ind Dist Bagualing, Futian District Shenzhen, Guangdong, China
Тел.: 86 755-82426859 ext.261.262.268; факс: 86 755-25921032
E-mail:
Заявитель
Закрытое акционерное общество «Приборы, Сервис, Торговля» (ЗАО «ПриСТ»)
Адрес: 109444, г. Москва, ул. Ташкентская, д. 9.
Тел. (495) 777-55-91, факс (495) 633-85-02,
E-mail:
Испытательный центр
Государственный центр испытаний средств измерений ФГУ «Менделеевский ЦСМ»
(Сергиево-Посадский филиал)
141300, Московская обл., г. Сергиев Посад, пр-т Красной Армии, д. 212.
Телефон/факс (496) 540-43-45,
.
Аттестат аккредитации № 30083-08.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииФ. В. Булыгин
М.п.«____» ___________ 2013 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 67458-17 | Калибраторы многофункциональные | ASC-400-R, ASC-400-1-R | Фирма "Ametek Denmark A/S", Дания | 1 год | Перейти |
| 36395-07 | Мультиметры цифровые | Fluke 8845A и 8846A | Фирма "Fluke Corporation", США | 1 год | Перейти |
| 31477-06 | Мультиметры цифровые | APPA-61, APPA-62, APPA-62T | Фирма "APPA Technology Corporation", Тайвань | 1 год | Перейти |
| 16526-97 | Калибраторы тока | mAcal-R | Фирма "Ametek Denmark A/S", Дания | 1 год | Перейти |
| 16758-97 | Мультиметры | 97 | Фирма "Agilent Technologies", США | 2 года | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
