Преобразователи измерительные активной мощности трехфазного тока Е848М, ГРСИ 36431-12
Номер госреестра:
36431-12
Наименование СИ:
Преобразователи измерительные активной мощности трехфазного тока
Обозначение типа:
Е848М
Производитель:
ОДО "Энергоприбор", Беларусь, г.Витебск
Межповерочный интервал:
4 года
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
18.12.2017
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 49235
об утверждении типа средств измерений
Лист № 1
Всего листов 5
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Преобразователи измерительные активной мощности трехфазного тока Е848М
Назначение средства измерений
Преобразователи измерительные активной мощности трехфазного тока Е848М (в
дальнейшем - ИП) предназначены для линейного преобразования активной мощности
переменного тока частотой 50 Гц в унифицированный выходной сигнал постоянного тока или
напряжения постоянного тока.
Описание средства измерений
ИП применяют для контроля активной мощности трехфазных четырехпроводных и
трехпроводных цепей в электрических установках для комплексной автоматизации объектов
электроэнергетики.
ИП выполнен в корпусе из электроизоляционного материала. Основными узлами ИП
являются: силовой трансформатор, печатные платы с элементами электрической схемы,
основание с зажимами для подключения внешних цепей, крышки корпуса.
ИП выполнены в корпусе, предназначенном для навесного монтажа на щитах и панелях
или на DIN-рейку с передним присоединением монтажных проводов.
ПочислуивидупреобразуемыхэлектрическихвеличинИПявляются
одноканальными, предназначенными для преобразования одной электрической величины.
ИП предназначены для включения непосредственно или через измерительные
трансформаторы тока и напряжения.
ИП имеют четырнадцать модификаций, приведенных в таблице 1.

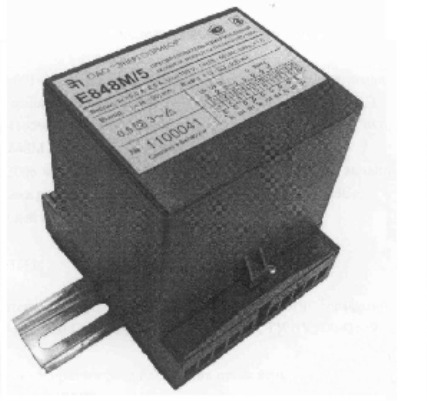

На рисунке 1 представлен внешний вид преобразователя измерительного постоянного
тока ЭП8556.

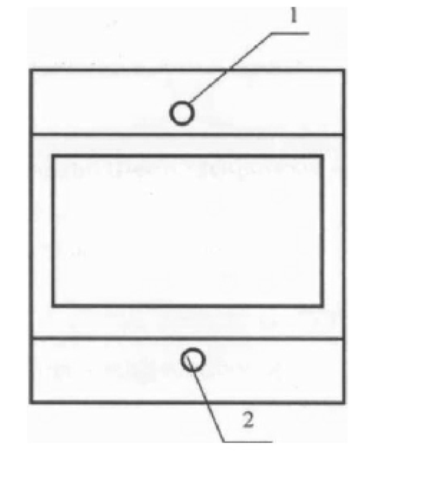

На рисунке 2
указаны схема пломбировки от несанкционированного доступа и места
для нанесения наклеек и клейм.
Рисунок 1 – внешний вид преобразователя измерительного активной мощности
трехфазного тока Е848М.
Лист № 2
Всего листов 5
Рисунок 2 - Схема пломбировки от несанкционированного доступа и указание мест для
нанесения оттиска клейма ОТК (1) и оттиска клейма Знака поверки (2) на преобразователи
измерительные Е848М.
Метрологические и технические характеристики
Метрологические и технические характеристики ИП приведены в таблице 1.
Питание
ИП
Е848М/2
80-120
0 - минус 1 -
0- плюс 1 - 0
100
-
Е848М/3
-
220 В
45-65 Гц
Е848М/4
0 - минус 1-
0- плюс 1-0
-
220 В
45-65 Гц
Таблица 1.
модифи-
Тип,
Диапазон преобразования
кация ИП
входного сигнала
Напря-
жение,
Коэффи-
Токциент
Iвх, А
Uвх, В
мощности,
cos φ
Ток
Iн, А
Ток
Iвых, мА
Диапазон
Номинальное значениеизменения
входного сигналавыходного
сигнала
Коэффи-
Напря- циент Напря-
жение, мощно- жение,
Uн, В сти,Uвых, В
cos φ
Е848М/1
80-120
0 плюс 1 - 0
100
10-5
-
плюс 1 минус 5 -
минус 1 0-плюс 5
От
измери-
тельной
цепи
10-5
0 - 0,5 0-60
0 - 1,0 0-120
0 - 2,5 0-250
0 - 5,0 0-450
0-60
0-120
0-250
0-450
0 - 0,5
0 - 1,0
0-плюс 1 -0
0 - 2,5
0 - 5,0
50
100
220
380
50
100
220
380
плюс 1 минус 5-
минус 1 0-плюс 5
Лист № 3
Всего листов 5
Диапазон преобразования
входного сигнала
Тип,
модифи-
кация ИП
Е848М/6
минус 5-
0-плюс 5
-
Е848М/7
-
Е848М/8
80-120
0-плюс 1-0
100
-
Е848М/9
0-плюс 1-0
-
Е848М/10
80-120
0 - минус 1-
0- плюс 1- 0
100
-
Е848М/11
0 - минус 1-
0- плюс 1- 0
-
Е848М/12
0-плюс 1-0
-
Е848М/13
80-120
0-плюс1-0
100
-
Е848М/14
80-120
0-плюс1-0
100
-
Окончание таблицы 1
Напря-
жение,
Коэффи-
Токциент
Iвх, А
Uвх, В
мощности,
cos φ
Напря-
циент
Iн, АмА
Uвых,
В
Пи
тание
Диапазон
Номинальное значениеизменения
входного сигналавыходного
сигнала
Коэффи-
Напря-
ИП
Ток
жение, мощно-
Ток Iвых, жение,
Uн, В сти,
cos φ
Е848М/580-1200-плюс 1-010014-20-
От
измери-
тельной
цепи
220 В
минус
45-65 Гц
10 - 0 -
плюс
10
10-5
От
измери-
тельной
цепи
0-60
0-120
0-250
0-450
0 - 0,5 0-60
0 - 1,0 0-120
0 - 2,5 0-250
0 - 5,0 0-450
0-60
0-120
0-250
0-450
50
0 - минус 1- 100 Плюс 1
0- плюс 1-0 220 минус 1
380
0 - 0,550
0 - минус 1- 0 - 1,0 100 плюс1
0- плюс 1 - 0 0 - 2,5 220 минус 1
0 - 5,0380
50
100
220
380
10-5
220 В
45-65 Гц
плюс1 минус 5-
минус 1 0-плюс 5
От
измери-
тельной
цепи
плюс1 минус 5-
минус 1 0-плюс 5
220 В
45-65 Гц
10-2,5-5,0
220 В
45-65 Гц
14-20
0-60
0-120
0-250
0-450
0 - 0,5 0-60
0 - 1,0 0-120
0 - 2,5 0-250
0 - 5,0 0-450
50
100
220
380
0 - 0,5 50
0 - 1,0 100
0 - 2,5 220
0 - 5,0 380
10-2,5-5,0
От
измери-
тельной
цепи
От
измери-
тельной
цепи
Лист № 4
Всего листов 5
Пределы основной приведенной погрешности ИП ± 0,5 % от нормирующего значения
выходного сигнала в диапазоне изменения сопротивления нагрузки. Нормирующее значение
выходного сигнала соответствует верхнему значению диапазона изменения выходного сигнала.
Диапазон изменения сопротивления нагрузки составляет:
от 0 до 3,0 кОм для ИП: Е848М/1 - Е848М/4, Е848М/6, Е848М/8 - Е848М/12, Е848М/14;
от 0 до 0,5 кОм для ИП Е848М/5, Е848М/13;
от 2,0 до 100,0 кОм для ИП Е848М/7.
Время установления выходного сигнала ИП при скачкообразном изменении входного
сигнала от начального до любого значения внутри диапазона измерения не более 0,5 с.
Мощность, потребляемая ИП, не более:
- 0.3 В·А - для каждой последовательной цепи фазы А, В или С;
- 0,2 В·А - для параллельных цепей фазы В; для параллельных цепей фазы А или С:
- 5 В·А для ИП Е848М/1, Е848М/2, Е848М/8, Е848М/10, Е848М/13, Е848М/14;
- 6 В·А для Trial/5;
- 0,2 В·А для Е848М/3, Е848М/4, Е848М/6, Е848М/7, Е848М/9, Е848М/11, Е848М/12.
Мощность, потребляемая ИП от источника питания не более 5 В·А.
Габаритные размеры ИП не более 120x110x130 мм.
Масса ИП не более 1,2 кг.
ИП предназначены для условий эксплуатации при температуре окружающего воздуха
от минус 30 °С до плюс 60 °С, относительной влажности до 80 % при температуре 25 °С.
Знак утверждения типа
Знакутверждениятипананоситсяфотохимическимспособомнатабличку,
прикрепленную к крышке корпуса, а также типографским способом на эксплуатационную
документацию.
Комплектность средства измерений
В комплект поставки ИП входят:
- преобразователь-
- паспорт-
- руководство по эксплуатации-
- методика поверки-
- коробка упаковочная-
1 шт;
1 экз.;
1 экз.; *
1 экз.; *
1шт.
* - 1 экз. на 3 изделия при поставке в один адрес. По согласованию с заказчиком
количество экземпляров на партию может быть изменено.
Поверка осуществляется в соответствии с документом МП.ВТ.157-2006 «Преобразователи
измерительныеактивноймощноститрехфазноготокаЕ848М.Методикаповерки»,
согласованным РУП «Витебский ЦСМС» 18.12.2006 г.
Перечень основного оборудования для поверки:
- источник питания трехфазного тока МГ6800: напряжение 13- 420 В, ток 0,005 – 10 А,
частота 50 – 1000Гц;
- установка УППУ-1М: напряжение 0 – 750 В, ток 0 – 10 А, класс точности 0,03;
- ваттметр Д5106: диапазон измеряемого напряжения 0 – 600 В, ток 0-5 А, класс
точности 0,1;
Лист № 5
Всего листов 5
- амперметр Д50541: диапазон измеряемого тока 0 – 10 А класс точности 0,1;
- магазин сопротивления Р33: величина сопротивлений от 0,1 до 99999,9 Ом, класс
точности 0,2;
- мера электрического сопротивления Р331: Rном = 100 Ом, класс точности 0,01;
- компаратор напряжений Р3003: диапазон измерений от 0,01 мВ до 11,1 В, основная
погрешность ± 0.0005 %.
Сведения о методиках (методах) измерений
Метод измерений приведён в документе 3ТФЛА.499.012 РЭ «Преобразователи
измерительные активной мощности трехфазного тока Е848М. Руководство по эксплуатации».
Нормативныеитехническиедокументы,устанавливающиетребованияк
преобразователям измерительным активной мощности трехфазного тока Е848М
ГОСТ 24855-81 «Преобразователи измерительные тока, напряжения, мощности,
частоты, сопротивления аналоговые. Общие технические условия»;
ТУ BY 300436592.007-2006«Преобразователи измерительные активной мощности
трехфазного тока Е848М. Технические условия».
Рекомендации по областям применения в сфере государственного регулирования обеспечения
единства измерений
- выполнение работ по оценке соответствия промышленной продукции и продукции других
видов, а также иных объектов установленным законодательством Российской Федерации
обязательным требованиям.
Изготовитель
Общество с дополнительной ответственностью «Энергоприбор»
(ОДО «Энергоприбор»)
210033 Республика Беларусь, г. Витебск, ул. Чапаева, 32
тел. (0212) 24-97-29
факс (0212) 24-01-24,
e-mail:
Экспертиза проведена
Федеральным государственным унитарным предприятием
«Всероссийский научно-исследовательский институт
метрологической службы» (ГЦИ СИ ФГУП «ВНИИМС»)
Москва, 119361, ул. Озерная, д. 46
Тел. (495) 437-55-77, (495) 430-57-25
Факс (495) 437-56-66, (495) 430-57-25
E-mail:
Заместитель Руководителя
Федерального агентства по техническому
регулированию и метрологии
Ф.В. Булыгин
М.п.
«_____» ___________ 2012 г.
