Измерители скорости и длины бесконтактные LaserSpeed серии LS4000, LS8000, LS9000, ГРСИ 36361-07
Номер госреестра:
36361-07
Наименование СИ:
Измерители скорости и длины бесконтактные
Обозначение типа:
LaserSpeed серии LS4000, LS8000, LS9000
Производитель:
Фирма "Beta LaserMike", США
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
01.02.2018
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 29844
об утверждении типа средств измерений
Лист № 1
Всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Измерители скорости и длины бесконтактные LaserSpeed
серии LS4000, LS8000, LS9000
Назначение средства измерений
Измерители скорости и длины бесконтактные LaserSpeed серии LS4000, LS8000,
LS9000 предназначены для бесконтактного измерения скорости движущихся материалов, а
также их длины.
Описание средства измерений
Принцип действия измерителей основан на использовании эффекта Допплера. Отсутст-
вие контакта с объектом контроля обеспечивается за счет использования двухлучевой лазерной
интерферометрической системы. Оптико-электронная часть измерителей генерирует лазерный
луч, который разделяется на два луча, пересекающиеся в пространстве и формирующие область
измерения. Когда объект контроля проходит через область измерения, лазерный свет отражает-
ся от его поверхности, снова попадает на измеритель и преобразуется в электрические сигналы.
Скорость объекта контроля пропорциональна частоте электрических сигналов. Получаемая ин-
формация обрабатывается процессором, который обновляет сигналы, поступающие на выходы
измерителя.
Глубиной зоны измерения, формируемой измерителем, является отрезок от начала пере-
сечения лучей лазера до места их полного расхождения.
Измерители представляют собой моноблочную систему с питанием 24 В постоянного
тока, оснащенную несколькими выходами промышленного стандарта. Измерители имеют про-
граммируемые и
фиксированные квадратурные импульсные выходы. Аналоговый
выход дан-
ных о скорости объекта контроля масштабируется в диапазоне 0-2 В. Кроме этого, аналоговый
выход может быть установлен на вывод сигнала об относительном качестве измерения в диа-
пазоне 0-1 В. Информация, включающая скорость объекта измерения и значения параметров
работы измерителей, может быть считана и передана через цифровой интерфейс.
Измерители исполнения «Е» предназначены для эксплуатации в неблагоприятных
внешних условиях, например на станах холодной прокатки, аппаратах поперечной резки, лини-ях
гальванизации, при наличии сильных испарений или дыма. Корпус, выполненный из алюми-ния,
обеспечивает защиту базового блока
от неблагоприятных внешних условий, а также его
жидкостное охлаждение или нагрев. Измерители могут оснащаться системой воздушной про-
дувки или воздушной очистки с быстрозаменяемым оптическим окном. Измерители исполне-
ния «Х» предназначены для эксплуатации в чрезвычайно неблагоприятных внешних условиях,
например на станах холодной и горячей прокатки, машинах непрерывной разливки стали при
наличии сильных испарений или дыма. Корпус, выполненный из нержавеющей стали, обеспе-
чивает защиту базового блока от ударного воздействия и неблагоприятных внешних условий, а
также его жидкостное охлаждение или нагрев. Измерители оснащены системой воздушной
продувки, а также
быстрозаменяемым оптическим окном со встроенной системой воздушной
очистки.

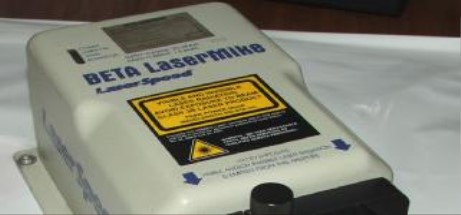

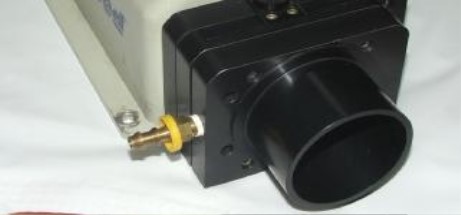

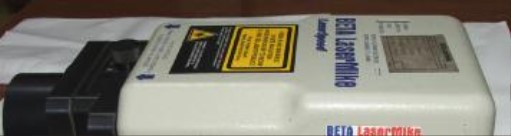

Внешний вид измерителей скорости и длины бесконтактных LaserSpeed серии LS4000,
LS8000, LS9000 показан на рисунке 1.
Лист № 2
Всего листов 4
Рисунок 1

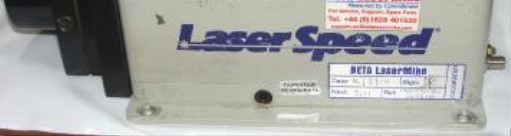

Место пломбировки измерителей скорости и длины бесконтактных LaserSpeed серии
LS4000, LS8000, LS9000 показано на рисунке 2.
Рисунок 2
Программное обеспечение
Идентификационные данные программного обеспечения:
Наименова-
ние про-
граммного
обеспечения
Идентификационное
наименование про-
граммного обеспечения
Номер версии
(идентификаци-
онный номер)
программного
обеспечения
-
-
Цифровой
идентификатор
программного
обеспечения
(контрольная
сумма испол-
няемого кода)
Алгоритм
вычисления
цифрового
идентифика-
тора про-
граммного
обеспечения
LS4K
LS8K
LS9K
LS4K
LS8K
LS9K
LS4KVH
LS8KVH
LS9KVH
Примечание: наименование и версии ПО для серий LS4000, LS8000, LS9000 соответственно.
Место пломбировки
Лист № 3
Всего листов 4
Защита метрологически значимой составляющей программного обеспечения осуществ-
ляется при помощи неснимаемой наклейки, закрывающей доступ к контроллеру. В процессе
эксплуатации не предусматривается какое-либо воздействие на ПО: установка или изменение
ПО, настройка параметров. В интерфейсе связи нет возможности влиять на ПО.
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню
«А» по МИ 3286-2010.
Метрологические и технические характеристики
Значение параметра
От 0,003 до 330
±0,05
±0,1
От 1 до 10
9
Наименование параметра
Диапазон измерения скорости движения объекта, м/с
Пределы допускаемой относительной
погрешности измерения скорости:
-при глубине зоны измерения < 75 мм, %
-при глубине зоны измерения > 75 мм, %
Диапазон измерения длины, м
Пределы допускаемой относительной погрешности измерения длины:
-при глубине зоны измерения < 75 мм, %
-при глубине зоны измерения > 75 мм, %
Габаритные размеры, мм
Масса, кг
Рабочий диапазон температур, ºС
Относительная влажность, %
Электропитание - от блока питания
±0,05
±0,1
203х159х95,2
2,7
От +5 до +40
Не более 80
20…28 В пост. тока, 1,5 А
Знак утверждения типа
Знак утверждения типа наносится на титульный лист Руководства по эксплуатации и
корпус измерителей методом печати.
Комплектность средства измерений
НаименованиеКол-во
1. Измеритель скорости и длины бесконтактный LaserSpeed серии LS4000, LS8000 или 1 шт.
LS9000
2. Руководство по эксплуатации, включающее в себя методику поверки1 шт.
Поверка
осуществляется в соответствии с методикой поверки, утвержденной ГЦИ
СИ ФГУ «Ростест-
Москва» в октябре 2007 г., входящей в состав Руководства по эксплуатации измерителей и до-
полнением к методике поверки «Измерители скорости и длины бесконтактные LaserSpeed се-
рий LS4000, LS8000, LS9000. Методика поверки. Дополнение», утвержденному ГЦИ СИ ФБУ
«Ростест-Москва» 21 ноября 2012 г.
Основные средства поверки:
- Стенд для поверки лазерных и оптических измерителей скорости и длины СИ-01,
СКО воспроизведения скорости
£
0,015 %;
- Частотомер Ч3-68, ПГ 0,001 %.
Сведения о методиках (методах) измерений
Содержатся в документе «Измерители скорости и длины бесконтактные LaserSpeed се-
рий LS4000, LS8000, LS9000. Руководство по эксплуатации».
Лист № 4
Всего листов 4
Нормативные и технические документы, устанавливающие требования к измерителям
скорости и длины бесконтактным LaserSpeed серий LS4000, LS8000, LS9000
Техническая документация фирмы-производителя.
Рекомендации по областям применения в сфере государственного регулирования обеспе-
чения единства измерений
Вне сферы государственного регулирования.
Изготовитель
Beta LaserMike, США
8001 Technology Blvd. Dayton, OH 45424 USA
Тел : +1 937 233 9935
Факс: +1 937 233 7284
Заявитель:
ООО «Диагност»
105094, г. Москва, а/я №10
Офис: г. Москва, Окружной проезд, д.15, офис 10.
Тел: (495) 783-39-64
Факс: (495) 785-43-14
Испытательный центр
Государственный Центр испытаний средств измерений ФБУ «Ростест-Москва»
(ГЦИ СИ ФБУ «Ростест-Москва»)
Адрес: 117418, Москва, Нахимовский проспект, д. 31
Аттестат аккредитации № 30010-10
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологии
Ф.В. Булыгин
«____» _____________ 2013г.
М.П.
