Поляриметры АА-55; PolAAr 31, 32, 35; PolAAr 3001, 3002, 3005; SacchAAr 880, ГРСИ 36317-07
Номер госреестра:
36317-07
Наименование СИ:
Поляриметры
Обозначение типа:
АА-55; PolAAr 31, 32, 35; PolAAr 3001, 3002, 3005; SacchAAr 880
Производитель:
Фирма "Optical Activity Ltd.", Великобритания
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
23.01.2018
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 29815
об утверждении типа средств измерений
Лист № 1
всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Поляриметры модели АА-55; PolAAr 31, 32, 35; PolAAr 3001, 3002, 3005; Sac-
chAAr 880
Назначение средства измерений
Поляриметры модели АА-55; PolAAr 31, 32, 35; PolAAr 3001, 3002, 3005; SacchAAr 880
предназначены для измерения угла вращения плоскости поляризации монохроматического
излучения при его прохождении через оптически активные вещества.
Описание средства измерений
Поляриметры модели АА-55; PolAAr 31, 32, 35; PolAAr 3001, 3002, 3005; SacchAAr 880
(далее поляриметры) представляют собой автоматические цифровые измерительные приборы,
позволяющие измерять вращательную способность оптически активных веществ при взаимо-
действии их с линейно поляризованным монохроматическим излучением.
Излучение от вольфрамо-галогенной лампы белого света проходит через коллиматор,
узкополосный интерференционный светофильтр, выделяющий длину волны 589,44 нм, соот-
ветствующую эффективной длине волны в вакууме желтой линии дуплета натрия, проходит
через неподвижный поляризатор и, установленный на электродвигателе, вращающийся анали-
затор, и попадает на полупроводниковый фотоэлектрический детектор. Вращающийся анали-
затор вырабатывает электрический квадратичный синусоидальный сигнал с периодичностью в
два такта за один оборот анализатора. Когда между поляризатором и анализатором помеща-ется
оптически активный образец, кривая квадратичной синусоиды смещается в зависимости от
положения анализатора, что приводит к изменению фазы электрического сигнала, посту-
пающего на фотодетектор. Это изменение сигнала пропорционально оптическому вращению
исследуемого образца и измеряется поляриметром, а информация обрабатывается микропро-
цессером, заносится в память и выводится на жидкокристаллический цифровом дисплей либо в
угловых градусах, либо в международных сахарных градусах (˚Z), либо в международных
сахарных градусах с температурной коррекцией (˚Z(Т)).
В поляриметрах мод. PolAAr 32, 3002 для работы могут использоваться две длины вол-
ны излучения, соответствующие желтой линия натрия (в вакууме) и зеленой линия изотопа
ртути, В мод. PolAAr 35, 3005 используется 5 длин волн, в том числе для работы как в види-
мой, так и в УФ области спектра, а в мод. SacchAAr 880, кроме основной длины волны 589,44
нм, используемой во всех моделях, также используется длина волны 880 нм для работы в
ближней ИК-области спектра. Установка длины волны осуществляется выбранным прецизи-
онным узкополосным интерференционным светофильтром.
Поляриметры имеют систему термокомпенсации, снабжены цифровыми термометра-
ми, встроенными в камеру для образца и устройство для подключения датчика температуры к
измерительной кювете для отслеживания температуры в пространстве, максимально близком
к образцу.
В поляриметрах пользователь может использовать любой язык в латинской транскрип-
ции, а также различные режимы измерения: непрерывный, режим однократного измерения и
режим при стабилизации параметров. Имеется возможность подключения к рефрактометру ф.
Index Instruments, что позволяет измерять условную чистоту сахарных растворов по шкале
массовой доли сахарозы в водных растворах, % (Brix) и выводить данные на дисплей одно-
временно с данными в международных сахарных градусах (˚Z). Поляриметры позволяют за-
давать пользователем и вводить в программу работы до 10 шкал для веществ отличных от са-
харозы. Может вводиться, определяемый пользователем, мультипликатор для имитации дли-
ны кюветы для сахарных шкал, отличных от стандартной международной сахарной шкалы.
Поляриметры могут использоваться для измерения темных образцов, поглощающих до 99,9 %
падающего света при длине волны 589,44 нм без снижения точности. При измерениях в ближ-
ней ИК - области спектра на длине волны 880 нм возможно измерять и более темные образцы
Лист № 2
всего листов 4

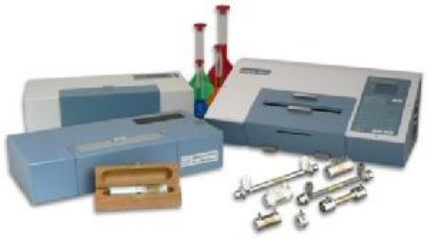

Рис. 1. Поляриметры моделей AA-55, PolAAr, SacchAAr 880
Программное обеспечение
Поляриметры модели АА-55; PolAAr 31, 32, 35; PolAAr 3001, 3002, 3005; SacchAAr
880 поставляются с установленным встроенным программным обеспечением «АА55», «Po-
lAAr», «SacchAAr», которое обеспечивает сбор и обработку данных измерений, их отображе-
ние на пользовательском интерфейсе, передачу по интерфейсам связи и хранение. Программ-
ное обеспечение прошито в память микропроцессора и защищено паролем. Влияние про-
граммного обеспечения на метрологические характеристики учтено при нормировании мет-
рологических характеристик.
Прибор
Наимено-
вание про-
граммного
обеспече-
ния
Идентифи-
кационное
наименова-
ние про-
граммного
обеспечения
Номер версии
(идентифика-
ционный но-
мер) про-
граммного
обеспечения
Алгоритм вы-
числения циф-
рового иден-
тификатора
программного
обеспечения
PolAAr
отсутствует
3.16 или выше
не доступен
-
АА 55
отсутствует
1.00 или выше
Цифровой иден-
тификатор про-
граммного обес-
печения (кон-
трольная
сумма испол-
няемого кода)
не доступен
-
АА-55
PolAAr 31, 32, 35;
PolAAr 3001,
3002, 3005;
SacchAAr 880
SacchAAr
отсутствует
3.16 или выше
не доступен
-
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изме-
нений соответствует уровню «С» по МИ 3286-2010.
Метрологические и технические характеристики
Значение характеристики
Наименование характеристики
АА-55PolAAr 31, PolAArPolAAr 35,
300132, 30023005
SacchAAr
880
Рабочая длина волны, λ
(в вакууме), нм
589,44589,44589,44;
546,22
589,44;
546,22;
436; 405;
365
589,44;
880
(с оптической плотностью до 4,5). Камера для образцов вентилируется для минимизации пре-
вышения температуры в ней над окружающей. Предусмотрена автоматическая подача образ-
цов. Имеются разъемы для подключения к принтеру и компьютеру для обработки результатов
измерений и распечатки на принтере, и разъем для дистанционного управления.
Внешний вид поляриметров показан на рис. 1.
пломба
Лист № 3
всего листов 4
от − 90 до + 90
от 5 до 40
от 30 до 80
5000
Наименование характеристикиАА-55
Значение характеристики
PolAAr 31, PolAArPolAAr 35,
300132, 30023005
SacchAAr
880
Диапазон измерений угла враще-
ния плоскости поляризации,
α
,
градус
Пределы допускаемойабсолют-
ной погрешности поляриметров,± 0,03
Δ
0
А (градус)
± 0,01 (для PolAAr 31, 32, 35)
± 0,001 в диапазоне (0…….10)
0
А и
± 0,01 в диапазоне (0……90)
0
А (для PolAAr
3001, 3002, 3005 и SacchAAr 880)
Габаритные размеры, мм:
длина460
ширина220
высота110
Масса, кг, не более 7,5
Частота питающей сети, Гц
515
380
198
15,7
от 47 до 63
Потребляемая мощность, Вт, не
более40
от 86 до 265
Вольфрамо-галогенная лампа мощностью 20 Вт
от 84 до 106,7
Напряжение питания, В
Источник излучения
Условия эксплуатации:
-диапазонтемпературы
окружающей среды, ºС
-диапазон относительной влажно-
сти воздуха, %
-диапазон атмосферного давле-
ния, кПа
Наработка на отказ (по критерию
превышения абсолютной погреш-
ности измерений), ч
Средний срок службы, лет
10
Знак утверждения типа
Знак утверждения типа наносится на титульный лист Руководства по эксплуатации
типографским способом и на корпус поляриметров методом наклейки.
Комплектность средства измерений
- Поляриметр, модель: АА-55; PolAAr 31/3001/32/3002/35/3005; SacchAAr 880 – 1 шт.
- Сетевой шнур – 1 шт.
- Стержни поддержки кюветы – 2 шт.
- Кювета А1 8х200 из нержавеющей стали – 1 шт.
- Чехол – 1 шт.
- Руководство по эксплуатации на русском языке – 1 экз.
Поверка
осуществляется согласно ГОСТ Р 8.710-10 «ГСИ. Поляриметры и сахариметры. Методика по-
верки».
Основные средства поверки: рабочие эталоны 1-го разряда по ГОСТ 8.590-2009
«ГСИ. Государственная поверочная схема для средств измерений угла вращения плоскости
поляризации».
Лист № 4
всего листов 4
Сведения о методиках (методах) измерений
Методика измерений приведена в документах:
- «Поляриметр мод. АА-55. Руководство по эксплуатации»;
- «Поляриметры модели PolAAr 31 и 3001, PolAAr 32 и 3002, PoAAr 35 и 3005 . Руководство
по эксплуатации»;
- «Поляриметр мод. SacchAAr 880. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к поляриметрам
мод. AA-55, PolAAr 31, 32, 35; PolAAr 3001, 3002, 3005; SacchAAr 880
1. Техническая документация фирмы Optical Activity Ltd, Великобритания.
2. ГОСТ 8.590-2009 «ГСИ. Государственная поверочная схема для средств измерений угла
вращения плоскости поляризации».
3. ГОСТ Р 8.710-2010 «ГСИ. Поляриметры и сахариметры. Методика поверки»
Рекомендации по областям применения в сфере государственного регулирования обес-
печения единства измерений
Выполнение работ по оценке соответствия промышленной продукции и продукции
других видов, а также иных объектов установленным законодательством Российской Федера-
ции обязательным требованиям.
Изготовитель
Фирма Optical Activity Ltd., Великобритания
Адрес: Bury Road Industrial Estate Cambridgeshire, PE26 1NF, United Kingdom
Телефон: +44 (0) 1487 814313
Факс:+44 (0) 1487 812789
E-mail:
Web site:
Заявитель
ООО «Аналит Продактс».
Адрес:199106, г. Санкт-Петербург, В.О. 26-линия, д. 15/2 лит.А, оф. 9.06.
Телефон: (812) 325-40-08; 325-55-02
Факс:(812) 325-40-08; 325-55-02
E-mail:
,
Web site:
Испытательный центр
ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева», регистрационный номер 30001-10.
Адрес:190005, г. Санкт-Петербург, Московский пр., 19
Телефон:+7 (812) 251-76-01,
Факс:+7 (812) 713-01-14
E-mail:
Web-сайт:
Заместитель Руководителя
Федерального агентства
по техническому регулированию
и метрологииФ.В. Булыгин
М.П.«_____»________________2013 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 56561-14 | Поляриметры | Autopol I, Autopol II, Autopol III, Autopol IV, Autopol V, Autopol V Plus, Autopol VI, Autopol 589, Autopol 880 | Фирма "Rudolph Research Analytical", США | 1 год | Перейти |
| 14399-01 | Поляриметры | 341 и 343 | Фирма "PerkinElmer Inc.", США | 1 год | Перейти |
| 44921-10 | Поляриметры автоматические | Saccharomat Z, Saccharomat NIR, Saccharomat NIR W2, Saccharomat 101, Saccharomat 103, Saccharomat 202 | Фирма "Schmidt + Haensch GmbH & Co.", Германия | 1 год | Перейти |
| 26585-04 | Поляриметры электронные автоматические | ПЭА-1 | ООО "МиниМакс", г.Краснодар | 1 год | Перейти |
| 53645-13 | Поляриметры автоматические | AA-65 | Фирма "Optical Activity Ltd.", Великобритания | 1 год | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
