Мосты емкостные цифровые прецизионные AH2700A и AH2550A, ГРСИ 36294-07
Номер госреестра:
36294-07
Наименование СИ:
Мосты емкостные цифровые прецизионные
Обозначение типа:
AH2700A и AH2550A
Производитель:
Фирма "Andeen-Hagerling, Inc.", США
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
17.05.2023
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
приложение к свидетельству № 29758
Об утверждении типа средств измерений
Лист № 1
Всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Мосты емкостные цифровые прецизионные моделей АН2700А и АН2550А
Назначение средства измерений
Мосты АН2700А и
АН2550А предназначены для измерения
емкости
С и
тангенса угла
потерь D (а также пересчета этих параметров в активную проводимость, последовательное или
параллельное сопротивления) при частотах от 50 Гц до 20 кГц (АН2700А) и при частоте 1 кГц
(АН2550А).
Описание средства измерений
Принципдействияоснованнаиспользованииуравновешенногочетырехплечего
трансформаторного моста, два плеча которого образованы прецизионным трансформатором
отношения, третье плечо содержит эталонные кварцевые конденсаторы, размещенные в
собственныхтермостатах,четвертымплечомявляетсяизмеряемый конденсатор.
Микропроцессор обеспечивает автоматическое управление процессом измерения, в том числе
выбором необходимыхпараметров ираздельным уравновешиванием синфазнойи
квадратурной составляющих выходного сигнала моста. Микропроцессор обеспечивает также
вывод результатов измерения на цифровой дисплей и выполнение многочисленных служебных
функций, включая внешнюю и внутреннюю калибровки, частотное сканирование по частоте, и
напряжению. Параметры объекта измеряются по 3-х – зажимной схеме подключения с
использованием специальных измерительных коаксиальных кабелей.

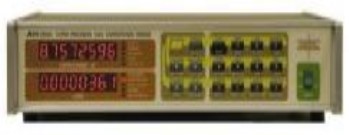

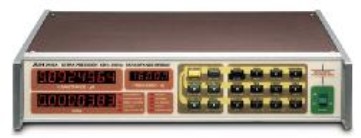

Внешний вид мостов приведен на рисунке 1.
АН2700А
АН2550А
Рисунок 1
Лист № 2
Всего листов 4
Программное обеспечение
Идентификационные данные программного обеспечения приведены в таблице 1
Таблица 1
Тип
прибора
Наименован
ие ПО
Идентификацио
нное
наименование
ПО
Номер
версии
(идентифи
кационный
номер) ПО
Алгоритм
вычисления
цифрового
идентифика
тора ПО
АН2700А
Встроенное
Микропрограмма
AH2X0211
Цифровой
идентификатор ПО
(контрольная
сумма
исполняемого
кода)
00D9B533h
md5
АН2550А
Встроенное
Микропрограмма
AH2X0211
00D7DF02h
md5
В соответствии с разделом 2.6 МИ 3286-2010 уровень защиты ПО от непреднамеренных и
преднамеренных измерений соответствует уровню «С». Влияние ПО на метрологические
характеристики (МХ) учтено при нормировании МХ.
± (5 – 760)
± (5 – 760)
± (5 – 6000)
_
0,04-2
0,04-2
Метрологические и технические характеристики
НаименованиеЗначение характеристики
технической АН2700ААН2550А
характеристики
Измерительная частота50 Гц – 20 кГц1 кГц
C
S
, C
P
, D, R
S
, R
P
, G
C
S
, C
P
, D, R
S
, R
P
, G
0,1 аФ - 1,65 мкФ
-(0,1 аФ - 0,165 мкФ)
0,1 аФ - 1,65 мкФ
-(0,1 аФ - 0,165 мкФ)
Измеряемые
параметры
Диапазон измерений:
C
± (1·10
-7
- 3·10
5
)
± (1·10
-7
- 3·10
5
)
D
Пределы допускаемой
погрешности измерений
при частоте 1 кГц:
относительной - по C, 10
-6
± (3·10
-6
- 8·10
-4
)
± (3·10
-6
- 8·10
-4
)
абсолютной - по D
Пределы допускаемой
погрешности измерений в
диапазоне рабочих частот:
относительной - по C, 10
-6
± (3·10
-6
– 0,01)
абсолютной - по D
Температурный
коэффициент в диапазоне 1
пФ – 1 мкФ при частоте 1
кГц, 10
-6
∙К
-1
Измерительное напряжение
1 мВ – 15 В
1 мВ – 15 В
Быстродействие, с
0,030 - 0,4
0,030 - 0,4
Лист № 3
Всего листов 4
0 - 45
85
84 – 106,7
0 - 45
85
84 – 106,7
432х432х89
432х432х89
100 - 240
100 - 240
25
25
10
10
Напряжение питания (при
частоте 48-440 Гц), В
Потребляемая мощность,
В·А
Условия применения:
диапазон температур
окружающего воздуха,
0
С
относительная влажность
воздуха, не более, %
атмосферноедавление,
кПа
Средний срок службы, лет
Габаритные размеры
(длина х ширина х
высота), мм
Масса, кг
8,2
8,2
Принятые обозначения: C
S
– электрическая емкость по последовательной электрической схеме,
C
P
- электрическая емкость по параллельной электрической схеме, R
S
– электрическое
сопротивление по последовательной электрической схеме, R
P
- электрическое сопротивление по
параллельной электрической схеме, D – тангенс угла потерь, G – активная проводимость.
Знак утверждения типа
Знак утверждения типа наносится на боковую панель прибора печатью и в техническую
документацию изготовителя на титульном листе печатным способом.
Комплектность средства измерений
Мост1 шт.
Измерительный коаксиальный кабель1 шт.
Методика поверки МП2202-0031-20071 экз.
Техническая документация изготовителя1 экз.
Руководство по эксплуатации (на русском языке)1 экз.
Поверка
осуществляется по документу МП 2202-0031-2007 «Мосты емкостные цифровые прецизионные
моделей АН2700А и АН2550А. Методика поверки», утвержденному ГЦИ СИ «ВНИИМ им.
Д.И. Менделеева» «06» июля 2007 г.
Основные средства поверки - меры емкости из состава рабочего эталона высшей точности ВЭТ
25-4-81:
- меры малой емкости образцовые КМЕ-11 (госреестр № 5778-76);
- меры малой емкости 2-го разряда КМЕ-101 (госреестр № 5752-76);
- меры емкости Р5050 (госреестр № 6426-77);
- меры параметров емкости и тангенса угла потерь МПЕТ-1А (госреестр № 11786-89).
Сведения о методиках (методах) измерений приведены в руководствах по эксплуатации на
мосты емкостные цифровые прецизионные моделей АН2700А и АН2550А.
Нормативные и технические документы, устанавливающие требования к мостам
емкостным цифровым прецизионным моделей АН2700А и АН2550А
1 ГОСТ 8.019-85. Государственный первичный эталон и государственная поверочная схема для
средств измерений тангенса угла потерь.
Лист № 4
Всего листов 4
2 ГОСТ 8.371-80 Государственный первичный эталон и общесоюзная поверочная схема для
средств измерений электрической емкости.
3 ГОСТ 8.498-98 ГСИ. Государственная поверочная схема для средств измерений
электрической добротности.
4 ГОСТ 22261-94 Средства измерения электрических и магнитных величин. Общие
технические условия.
5 ГОСТ 25242-93 Измерители параметров иммитанса цифровые. Общие технические
требования и методы испытаний.
6 Техническая документация фирмы-изготовителя Andeen-Hagerling, Inc., США.
регулирования
установленным
Рекомендации по областям применения в сфере государственного
обеспечения единства измерений:
выполнение работ по оценке соответствия промышленной продукции
законодательством РФ обязательным требованиям
Изготовитель
Фирма Andeen-Hagerling, Inc., США
Адрес: 31200 Bainbridge Rd., Cleveland, OHIO 44139-2231, USA
Тел.:440-349-0370
Факс: 440-349-0359
Web-сайт:
Заявитель
ЗАО «ЭлекТрейд-М», г. Москва
Адрес: 115404, Россия, г. Москва, 11-я Радиальная ул., д.2, оф. 20
Тел./факс: (499) 218-23-60
Web-cайт:
Испытательный центр
ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева»,
зарегистрирован в Государственном реестре под № 30001-10
Адрес: 190005, г. Санкт-Петербург, Московский пр., д. 19
Тел./ факс: (812) 323-96-21
E-mail:
Заместитель Руководителя
Федерального агентства
по техническому регулированию и метрологии_________Ф.В. Булыгин
М.п.«__»_________2013 г.
