Преобразователи ионометрические И500 и И510, ГРСИ 36274-07
Номер госреестра:
36274-07
Наименование СИ:
Преобразователи ионометрические
Обозначение типа:
И500 и И510
Производитель:
ООО "НПО Аквилон", г.Подольск
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
06.07.2022
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 29724
об утверждении типа средств измерений
Лист № 1
Всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Преобразователи ионометрические И 500 и И 510
Назначение средства измерений
Преобразователи ионометрические И 500 и И 510 (в дальнейшем - преобразователи),
предназначены для измерения активности ионов водорода (рН), массовой концентрации
одновалентных и двухвалентных анионов и катионов (Cl
-
, Br
-
, I
-
, NO
3
, S
2-
, K
+
, Na
+
, (Ca
2+
+Mg
2+
),
Ag
+
.), окислительно-восстановительных потенциалов (Eh) и э.д.с. электродных систем в водных
растворах. Преобразователи работают с ионоселективными (измерительными) и вспомогательными,
а также комбинированными электродами.
Описание средства измерений
Преобразователи ионометрические преобразуют электрический сигнал измерительных
электродных систем в цифровой код. Для исключения влияниятемпературы измеряемых
растворов предусмотрен режим автоматической термокомпенсации. Результаты измерений
отображаются на жидкокристаллическом дисплее.
Конструктивно преобразователи ионометрические выполнены в едином корпусе, в
которомскомпонованыпреобразователь,микропроцессор,блокклавиатурыи
знакосинтезирующий дисплей. Знакосинтезирующий дисплей преобразователей ионометрических
И 500 имеет размер 33х55 мм, графический дисплей преобразователей ионометрических И 510 -
66х54 мм и разрешение 133х64. Элементная база микропроцессоров преобразователя
ионометрического И 510 позволяет применять более широкий спектр ионселективных
электродов. Для передачи данных в компьютер предусмотрен интерфейс
Результаты измерений в соответствии с выбранным режимом могут быть представлены в
рН, моль/л или мг/дм
3
(мг/л) и мВ. Все преобразователи снабжены унифицированным разъемом
RS -232. Для передачи данных в компьютер предусмотрен интерфейс.
Общий вид преобразователей ионометрических И 500 и И 510 показан на рисунках 1 и 2.

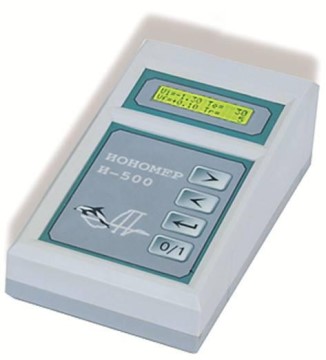

Рисунок 1 - Общий вид преобразователей
ионометрических И 500

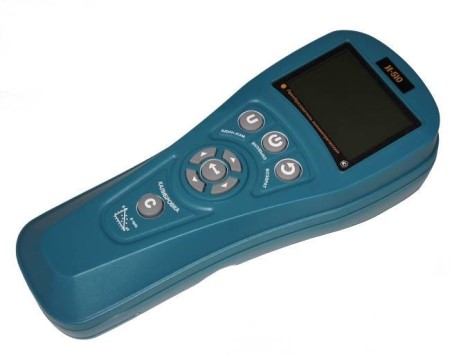

Рисунок 2 - Общий вид преобразователей
ионометрических И 510
Лист № 2
Всего листов 4
Программное обеспечение
Программное обеспечение выполнено на базе микроконтроллера серии PIC.
Основные функции ПО - обработка сигналов от преобразователей и пересчет их в
единицы измерения в соответствии с выбранным режимом, хранение данных калибровки и
результатов измерений, вывод данных на дисплей и/или на компьютер через USB интерфейс.
Программноеобеспечениеможноидентифицироватьпривскрытииприбора.
Наименование и версия программного обеспечения (идентификационный номер) обозначены в
сервисном меню прибора. Производителем не предусмотрен иной способ идентификации
программного обеспечения. Обновление программного обеспечения в процессе эксплуатации
не предусмотрено.
Метрологически значимая часть ПО размещается в микроконтроллерах серии
PIC
,
которые имеют защиту внутренней программы от доступа и модификации. Регулировочные
настройки внутренней программы устанавливаются при производстве и не могут быть изменены
в дальнейшем. Преобразователи имеют аппаратную защиту от несанкционированного изменения
метрологических характеристик.
Идентификационные данные метрологически значимой части ПО указаны в таблице 1.
Наименование
ПО
Идентификацион-
ное наименование
ПО
Номер версии
(идентификаци-
онный номер) ПО
Таблица 1
Встроенное
Микропрограмма
-
Цифровой иденти-
фикатор ПО (кон-
трольная сумма ис-
полняемого кода)
-
Алгоритм
вычисления
идентифика-
тора ПО
-
Доступ к микросхемам исключён конструкцией аппаратной части преобразователей
и способом монтаж микросхем на электронной плате. Защита программного обеспечения от
непреднамеренного и преднамеренного изменения соответствует уровню «А» по МИ 3286-2010.
Метрологические и технические характеристики
Таблица 2
Диапазон измерений преобразователей при измерении
-э.д.с., мВ
- активности ионов водорода, рН
- концентрации ионов, мг/дм
3
концентрации ионов, моль/дм
3
от минус 2000
до 2000
от минус 0,5 до 14
от 3
×
10
-3
до 5
×
10
4
от 3
×
10
-8
до 5
×
10
-1
Дискретность отсчета при измерении:
э.д.с., мВ
активности ионов водорода, рН
концентрации, мг/дм
3
и моль/дм
3
Диапазон измерения температуры растворов,
о
С
Дискретность отсчета при измерении температуры,
о
С
0,1
0,01
0,01
от 0 до 100
±
0,1
1000
±
0,7
±
0,01
Входное сопротивление преобразователей, не менее, ГОм
Пределы допускаемых значений основной абсолютной погрешности из-
мерений э.д.с., мВ
Пределы допускаемых значений основной абсолютной погрешности из-
мерений активности ионов водорода, рН
Пределы допускаемых значений основной относительной погрешности
измерений концентрации:
при измерении концентрации одновалентных ионов, %
при измерении концентрации, %
±
2
±
5
Лист № 3
Всего листов 4
±
1
±
0,4
±
0,01
220
±
0,3
±
0,05
10
+22
-33
8
200х110х65
0,8
от 5 до 40
90
от 84 до 106,7
от 630 до 800
отсутствуют
от 10 до 40
от 0 до 100
Продолжение таблицы 2
Пределы допускаемых значений основной абсолютной погрешности из-
мерений температуры, °С
Пределы допускаемых значений дополнительных погрешностей, вызван-
ных влиянием напряжения переменного тока 50 мВ в цепи вспомогатель-
ного электрода при сопротивлении в этой цепи от 0 до 20 кОм:
при измерении э.д.с., мВ
при измерении активности ионов водорода, рН
Пределы допускаемых значений дополнительных абсолютных погрешно-
стей, вызванных отклонением температуры окружающего воздуха от
(20
±
5)
о
С на каждые 10
о
С:
при измерении э.д.с., мВ
при измерении активности ионов водорода, рН
Время установления показаний не более, с
Напряжение питания переменного тока частотой (50±1) Гц, В
Питание от встроенной аккумуляторной батареи, заряжаемой от блока
питания
Мощность, потребляемая от сети, В·А, не более
Габаритные размеры преобразователя, мм, не более
Масса преобразователя не более, кг
Преобразователи должны сохранять работоспособность в следующих
условиях эксплуатации:
-температура окружающего воздуха, °С
-относительная влажность при 25 °С, %
-атмосферное давление, кПа
мм рт. ст.
-механические воздействия
-температура анализируемой среды, °С:
при измерении рН
при измерении температуры
Преобразователи в транспортной упаковке должны выдерживать без
повреждений и нарушений нормальной работы воздействие следующих
факторов
- температура окружающего воздуха,
°
С
- относительная влажность окружающего воздуха при 25
°
С, %
- атмосферное давление, кПа
мм рт. ст.
Средний срок службы, лет, не менее
от минус 25 до 55
до 95
84 - 106
630 - 800
5
Знак утверждения типа
наносится на корпус преобразователей в виде наклейки и на титульный лист Руководства по
эксплуатации методом компьютерной графики.
Комплектность средства измерений
Таблица 3
Преобразователь ионометрический И 500 или И 5101 шт.
Сетевой адаптер БНП-9.05Е1 шт.
«Преобразователь ионометрический И 500 (И510).1 экз.
Паспорт» 4215-002-81696414-2007 ПС
Лист № 4
Всего листов 4
Продолжение таблицы 3
«Преобразователи ионометрические И 500 и И 510.1 экз.
Руководство по эксплуатации» 4215-002-81696414-2007 РЭ
«Преобразователи ионометрические И 500 и И 510. Методика поверки»1 экз.
4215-002-81696414-2007 МП
Поверка
осуществляется в соответствии
с инструкцией 4215-002-81696414-2007 МП «Преобразователи
ионометрические И 500 и И 510. Методика поверки», утвержденной ГЦИ СИ ФГУП «ВНИИМС»
в 2009 г.
Основные средства поверки: программируемый калибратор П320.
Сведения о методиках (методах) измерений
Метод измерений изложен в руководстве по эксплуатации 4215-002-81696414-2007 РЭ
«Преобразователи ионометрические И 500 и И 510».
Нормативные и технические документы, устанавливающие требования к преобразователям
ионометрическим И 500 и И 510
Технические условия ТУ 4215-002-81696414-2007.
Рекомендации по областям применения в сфере государственного регулирования
обеспечения единства измерений
- привыполненииработпооценкесоответствияпродукцииустановленных
законодательством Российской Федерации обязательным требованиям;
- при осуществлении деятельности в области охраны окружающей среды.
Изготовитель
ООО «НПО Аквилон»
Юридический адрес: 142103, Московская обл., г. Подольск, Домодедовское ш., д. 1
Почтовый адрес: 142103, Московская обл., г. Подольск, ул. Комсомольская, д. 1
Тел. 500-09-97
Испытательный центр
Государственный центр испытаний средств измерений Федеральное государственное
унитарное предприятие «Всероссийский научно-исследовательский институт метрологической
службы» (ГЦИ СИ ФГУП «ВНИИМС»)
Юридический адрес: 119361, г. Москва, ул. Озерная, д. 46
Тел. 8 (495) 437 55 77; Факс 8 (495) 437 56 66
E-mail:
Аттестат аккредитации ГЦИ СИ ФГУП «ВНИИМС» по проведению испытаний средств
измерений в целях утверждения типа № 30004-08 от 27.06.2008 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » _______________ 2017 г.
