Приложение к свидетельству № 49644
об утверждении типа средства измерений
Лист № 1
Всего листов 5
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Преобразователи-демультиплексоры измерительные ФЕ1874
-
АД
Назначение средства измерений
Преобразователи-демультиплексорыизмерительныеФЕ1874
-
АД(далеепотексту-
преобразователи) предназначены для измерения и преобразования поступающего на вход
аналогового сигнала постоянного тока или постоянного напряжения в унифицированный
выходной сигнал постоянного тока и передачи на гальванически разделенные выходы.
Описание средства измерений
Код диапазона выходного сигнала, таблица 1
Принцип действия преобразователей заключается в преобразовании выходным блоком
поступающего входного аналогового сигнала, переданного через емкостной гальванически
развязывающий усилитель, в унифицированный выходной сигнал постоянного тока и передачи
на гальванически раздельные выходы.
Преобразователи имеют один вход и до четырех гальванически развязанных выходов. Входная
цепь, выходные цепи, цепи питания и корпус преобразователя не имеют гальванической связи
между собой.
Преобразователи выполнены в корпусах из трудно горючей пластмассы, могут устанавливаться
на щитах и
панелях
или в шкафах и стойках, и
удовлетворяют требованиям
конструктивной
совместимости.
Корпус преобразователей состоит из основной части, крышки и лицевой металлической панели.
Внутрикорпусарасположенапечатнаяплата,накоторойсмонтированыэлементы
электрической схемы, в том числе разъемы и индикатор подключения к цепи питания
(светодиод «Пит.»). На лицевой металлической панели наклеена табличка, на которой
изображена схема подключения преобразователя (номера и назначение контактов разъемов).
Разъемы, установленные на печатной плате, обеспечивают надежный контакт проводников
печатной платы с подводящими монтажными проводами сечением от 0,28 мм
2
до 2,5 мм
2
.
Фиксатор, установленный на корпусе, обеспечивает крепление преобразователя на шину TS 35
(стандарт DIN EN 50022).
Преобразователи имеют исполнения, для которых приняты следующие обозначения:
Преобразователь - демультиплексор измерительный ФЕ1874. Х
– АД – Х
– Х
Код количества выходов, таблица 1
Код диапазона входного сигнала, таблица 1
Лист 2
Всего листов 5
Обозначение
исполнений
Диапазон
измерений
входного
сигнала
Диапазон
изменений
выходного
сигнала, мА
Сопротивление
нагрузки,
Ом
Количество
выходов
0
-
5 мА
4
-
20 мА
0
-
20 мА
0
-
75 мВ
1
0
-
5 мА
4
-
20 мА
0
-
20 мА
0
-
75 мВ
2
0
-
5 мА
4
-
20 мА
0
-
20 мА
0
-
75 мВ
4
Таблица 1
ФЕ1874.1–АД–1–1
ФЕ1874.1–АД–1–2
ФЕ1874.1–АД–1–3
ФЕ1874.1–АД–2–1
ФЕ1874.1–АД–2–2
ФЕ1874.1–АД–2–3
ФЕ1874.1–АД–3–1
ФЕ1874.1–АД–3–2
ФЕ1874.1–АД–3–3
ФЕ1874.1–АД–4–1
ФЕ1874.1–АД–4–2
ФЕ1874.1–АД–4–3
ФЕ1874.2–АД–1–1
ФЕ1874.2–АД–1–2
ФЕ1874.2–АД–1–3
ФЕ1874.2–АД–2–1
ФЕ1874.2–АД–2–2
ФЕ1874.2–АД–2–3
ФЕ1874.2–АД–3–1
ФЕ1874.2–АД–3–2
ФЕ1874.2–АД–3–3
ФЕ1874.2–АД–4–1
ФЕ1874.2–АД–4–2
ФЕ1874.2–АД–4–3
ФЕ1874.4–АД–1–1
ФЕ1874.4–АД–1–2
ФЕ1874.4–АД–1–3
ФЕ1874.4–АД–2–1
ФЕ1874.4–АД–2–2
ФЕ1874.4–АД–2–3
ФЕ1874.4–АД–3–1
ФЕ1874.4–АД–3–2
ФЕ1874.4–АД–3–3
ФЕ1874.4–АД–4–1
ФЕ1874.4–АД–4–2
ФЕ1874.4–АД–4–3
0
-
5
4
-
20
0
-
20
0
-
5
4
-
20
0
-
20
0
-
5
4
-
20
0
-
20
0
-
5
4
-
20
0
-
20
0
-
5
4
-
20
0
-
20
0
-
5
4
-
20
0
-
20
0
-
5
4
-
20
0
-
20
0
-
5
4
-
20
0
-
20
0
-
5
4
-
20
0
-
20
0
-
5
4
-
20
0
-
20
0
-
5
4
-
20
0
-
20
0
-
5
4
-
20
0
-
20
0
-
2000
0
-
500
0
-
500
0
-
2000
0
-
500
0
-
500
0
-
2000
0
-
500
0
-
500
0
-
2000
0
-
500
0
-
500
0
-
2000
0
-
500
0
-
500
0
-
2000
0
-
500
0
-
500
0
-
2000
0
-
500
0
-
500
0
-
2000
0
-
500
0
-
500
0
-
2000
0
-
500
0
-
500
0
-
2000
0
-
500
0
-
500
0
-
2000
0
-
500
0
-
500
0
-
2000
0
-
500
0
-
500
В зависимости от варианта исполнения преобразователи имеют следующие обозначения: –
«ОИАЭ» - преобразователи, поставляемое на объекты использования атомной энергии; –
«ОП» - преобразователи, поставляемое на общепромышленные объекты.
При заказе преобразователей необходимо указать:
1) условное обозначение преобразователя;
2) количество выходов;
Лист 3
Всего листов 5
3) диапазон измерений входного сигнала;
4) диапазон изменений выходного сигнала;
5) вид упаковки (если она влагозащитная);
6) исполнение («ОИАЭ» или «ОП»);
7) обозначение технических условий ТУ 4389–0182
-
05755097
-
05.
Запись заказа может быть представлена в кодированном виде.
Пример записи при заказе:
1)«Преобразователь-демультиплексоризмерительныйФЕ1874.2–АД
-
1
-
1,«ОИАЭ»
исполнения, 2 выхода, I
вх
= 0 – 5 мА, I
вых
= 0 – 5 мА, упаковка влагозащитная, ТУ
4389–0182
-
05755097
-
05».
2)«Преобразователь-демультиплексоризмерительныйФЕ1874.4–АД
-
2
-
2,«ОП»
исполнения, 4 выхода, I
вх
= 4 – 20 мА, I
вых
= 4 – 20 мА, ТУ 4389–0182
-
05755097
-
05».

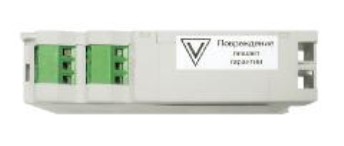

Рисунок 1 – Вид преобразователя-демультиплексора измерительного ФЕ1874
-
АД.
Оттиск поверительного клейма, при положительных результатах поверки, наносят на табличку,
расположенную на боковой крышке преобразователя.
Метрологические и технические характеристики представлены в таблице 2.
Диапазон
измерений входного
сигнала
Диапазон
изменений
выходного
сигнала
мА
основной,
%
0 – 5 мА
Таблица 2
Пределы допускаемой приведенной погрешности
дополнительной
от воздействияот воздействия
температуры,относительной
%/10
о
С влажности,
%
0
-
5
4
-
20
0
-
20
0
-
5
4
-
20
4 – 20 мА
0
-
20
0
-
5
0 – 20 мА
4
-
20
0
-
20
0
-
5
0 – 75 мВ
4
-
20
0
-
20
±0,2±0,1±0,1
Фотография общего вида:
Лист 4
Всего листов 5
1,5
2,5
4,0
2
3
Пределы допускаемой основной и дополнительных приведенных погрешностей указаны в
процентах от верхнего предела диапазона изменений выходного сигнала.
от - 10 до +50
95
от 84 до 106
от 10 до 36
Рабочие условия эксплуатации:
- температура окружающего воздуха, °С
- относительная влажность воздуха при температуре 25
о
С, %
- атмосферное давление, кПа
Напряжение питания постоянного тока, В
Потребляемая мощность, Вт, не более:
– для преобразователей с одним выходом и диапазоном изменений
выходного сигнала от 0 до 5 мА;
– для преобразователей с одним выходом и диапазоном изменений
выходного сигнала от 0 до 5 мА;
– для преобразователей с четырьмя выходами и диапазоном изменений
выходного сигнала от 0 до 5 мА;
– для преобразователей с одним выходом и диапазоном изменений
выходного сигнала от 0 до 20 и от 4 до 20 мА;
– для преобразователей с двумя выходами и диапазоном изменений
выходного сигнала от 0 до 20 и от 4 до 20 мА;
– для преобразователей с двумя выходами и диапазоном изменений
выходного сигнала от 0 до 20 и от 4 до 20 мА
Габаритные размеры, мм, не более:
Масса, кг, не более:
Средняя наработка на отказ, ч
Средний срок службы, лет
5
26
´
77
´
111
0,2
150 000
10
Преобразователи по стойкости к воздействию внешних механических факторов
соответствуют группе М40 ГОСТ 17516.1
Преобразователи обеспечивают работоспособность при воздействии землетрясения с
интенсивностью 8 баллов по шкале МСК-64 на уровне установки над нулевой отметкой до
25 м в соответствии с ГОСТ 17516.1
Уровень индустриальных радиопомех, создаваемых преобразователями не превышает
значений, установленных для оборудования класса Б по ГОСТ Р 51318.22
Преобразователи удовлетворяют требованиям по электромагнитной совместимости,
предъявляемым к группе исполнения
III
по ГОСТ Р 50746. Критерий качества
функционирования – В
Знак утверждения типа
Знак утверждения типа наносят на табличку преобразователя методом пьезоструйной печати,
на титульный лист руководства по эксплуатации и паспорт - типографским способом.
Комплектность средства измерений
В комплект поставки входят:
– преобразователь измерительный (в зависимости от заказа)1 шт.;
– руководство по эксплуатации 3ПА.499.030 РЭ (методика поверки раздел 6)1 экз.;
– паспорт 3ПА.499.030 ПС1 экз.;
– план качества1 экз.*
Примечание – * При поставке приборов на ОИАЭ по 2 и 3 классу безопасности план качества
обязателен, при поставке приборов по 4 классу безопасности – согласно договору поставки.
Поверка
осуществляетсяподокументу3ПА.499.030РЭ«Преобразователи-демультиплексоры
измерительные ФЕ1874
-
АД. Руководство по эксплуатации», раздел 6 «Методика поверки»
утвержденному ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» в декабре 2012 г.
Лист 5
Всего листов 5
Основные средства поверки: калибратор программируемый П320, предел напряжений 100 мВ,
предел тока 100 мА, погрешность ± 0,011 %; мультиметр цифровой Agilent 34401А, диапазон от
0 до 10 мА, ПГ
±
0,03 %, диапазон от 0 до 100 мА, ПГ
±
0,04 %.
Сведения о методиках (методах) измерений
изложены в документе 3ПА.499.030 РЭ «Преобразователи-демультиплексоры измерительные
ФЕ1874
-
АД. Руководство по эксплуатации».
Нормативныеитехническиедокументы,устанавливающиетребованияк
преобразователям-демультиплексорам измерительным ФЕ1874
-
АД
ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические
условия».
ГОСТ 24855-81 «Преобразователи измерительные тока, напряжения, мощности, частоты,
сопротивления аналоговые. Общие технические условия».
ГОСТ Р 52931-2008 «Приборы контроля и регулирования технологических процессов. Общие
технические условия».
ОПБ–88/97 «Общие положения обеспечения безопасности атомных станций».
НП-031-01 «Нормы проектирования сейсмостойких атомных станций».
ОТТ 08 042 462 «Приборы и средства автоматизации для атомных станций. Общие технические
требования».
ТУ4389
-
0182
-
05755097
-
05«Преобразователи
-
демультиплексорыизмерительные
ФЕ1874
-
АД».
Рекомендации по областям применения в сфере государственного регулирования
обеспечения единства измерений:
осуществление деятельности в области использования атомной энергии.
Изготовитель
ОАО «Приборостроительный завод «ВИБРАТОР»
Адрес: 194292, Санкт- Петербург, 2-й Верхний пер., д.5 лит. А,
Тел. ( 812) 517-99-10, факс.(812) 517-99-55, e-mail:
Испытательный центр
ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева», регистрационный номер 30001-10.
Адрес: 190005, г. Санкт-Петербург, Московский пр., 19
тел./факс 251-76-01/113-01-14, e-mail:
Заместитель руководителя
Федерального агентства
по техническому регулированию
и метрологииФ.В. Булыгин
"____"___________2013 г.
М.п.
