Номер госреестра:
3617-10
Наименование СИ:
Линейки поверочные
Обозначение типа:
ШД
Производитель:
АО "Ставропольский инструментальный завод" (СтИЗ), г.Ставрополь
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
25.08.2025
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 40527/1
об утверждении типа средств измерений
Лист № 1
Всего листов 3
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Линейки поверочные ШД
Назначение средства измерений
Линейки поверочные типа ШД предназначены дляизмерения отклонений от
прямолинейности и плоскостности в качестве образца плоской поверхности.
Линейки поверочные предназначены для поверочных работ в различных отраслях
промышленности.
Описание средства измерений
Линейки поверочные представляют собой линейки с широкой рабочей поверхностью,
имеющие двутавровое сечение. На линейки нанесены две риски, расположенные против
наивыгоднейших точек опор.

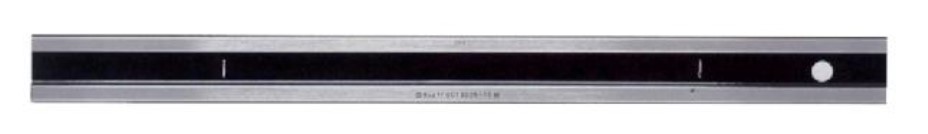

Рисунок 1 – Внешний вид линейки поверочной ШД
Метрологические и технические характеристики
1 Длина, габаритные размеры и массы линеек поверочных приведены в
таблице 1.
Значение характеристики
Таблица 1
Наименование
характеристики
Длина, мм630
Габаритные 630×50
размеры, мм×14
Масса, кг, 2,63
не более
1000
1000×60
×16
5,8
1600 2000 2500
1600×80 2000×120 2500×120
×18 ×18 ×20
14,8 26,2 39,8
3000
3000×120
×20
46,6
4000
4000×160
×30
130
2 Класс точности …………………………………………………………….……... 1; 2
3Допуски плоскостности и параллельности рабочих поверхностей линеек приведены в
таблице 2.
Таблица 2
Длина, мм
630
1000
1600
2000
2500
Допуск, мкм
плоскостности параллельности
классы точности
1212
8 12 12 20
10161625
16252540
20303050
25404060
Лист № 2
Всего листов 3
3000 30 50
4000 40 60
5080
60 100
4 Условия эксплуатации:
- температура окружающей среды, °С ………………………………………… 10–40;
- относительная влажность воздуха, %, не более ………………………………80
5 Среднийполный срок службы, лет, не менее……………………….……….. 8
Знак утверждения типа
наносится на титульном листе паспорта типографским способом.
Комплектность средства измерений
В комплект поставки входят:
- линейка ШД ………………..………………………… …………………….. 1 шт.;
- паспорт ШД 630.00 ПС.……………………………………………………... 1 шт.
Поверка
осуществляется по МИ 1729-87 «ГСИ. Линейки поверочные. Методика поверки».
При поверке применяются следующие средства измерений:
- линейка металлическая измерительная 1000 мм по ГОСТ 427-75;
- частицы из низкоуглеродистой стали массой не более 0,1.. 0,2 г.;
- профилометр мод. 296 по ГОСТ 19300-86;
- образцы шероховатости по ГОСТ 9378-93;
- угольник типа УП или УШ КТ 1 по ГОСТ 3749-77;
- щупы КТ 2 по ТУ2-034-225-87;
- скоба с отсчетным устройством типа СР с ЦД 0,002 мм по ГОСТ 11098-75;
- гладкий микрометр по ГОСТ 6507-90;
- плита поверочная КТ 0 по ГОСТ 10905-86;
- измерительная головка тип 1ИГ по ТУ 2-034-0221197-013-91;
- приспособление для сличения поверочных линеек;
- твердомер типа ТР 5006 по ТУ 25-7701.0052-88.
Сведения о методиках (методах) измерений
Методы измерений прямые и указаны в паспорте на линейки поверочные ШД.
Нормативные документы, устанавливающие требования к линейкам
поверочнымтипа ШД
ГОСТ 8026-92 «Линейки поверочные. Технические условия».
МИ 1729-87 «ГСИ. Линейки поверочные. Методика поверки».
Изготовитель
Акционерное общество «Ставропольский инструментальный завод»
(АО"СтИЗ") ИНН 2634012634
адрес: 355035, г. Ставрополь, Старомарьевское шоссе, 15
тел.: (8652) 94-65-68
факс: (8652) 94-65-76; 24-87-82
Лист № 3
Всего листов 3
Испытательный центр
ГЦИ СИ ФБУ «Ставропольский ЦСМ»
адрес: 355035 г. Ставрополь, ул. Доваторцев, 7а
тел./факс: (8652) 35-76-19
e-mail:
Аттестат аккредитации ГЦИ СИ ФБУ «Ставропольский ЦСМ» по проведению испытаний
средств измерений в целях утверждения типа № 30056-10 от 20.07.2010 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п."____" __________ 2015 г.
