Индикаторы часового типа Holex мод. 431980, 432000, 433060, 433410, 434004, ГРСИ 36014-15
Номер госреестра:
36014-15
Наименование СИ:
Индикаторы часового типа
Обозначение типа:
Holex мод. 431980, 432000, 433060, 433410, 434004
Производитель:
Компания "Hoffmann GmbH Qualitatswerkzeuge", Германия
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
14.04.2020
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 58501
об утверждении типа средств измерений
Лист № 1
Всего листов 6
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Индикаторы часового типа Holex модификаций 431980, 432000, 433060,
433410, 434004
Назначение средства измерений
Индикаторы часового типа Holex модификаций 431980, 432000, 433060, 433410,
434004 (далее по тексту – индикаторы) предназначены для абсолютных и относительных
измерений линейных размеров, контроля отклонений от заданной геометрической формы,
а также взаимного расположения поверхностей.
Описание средства измерений
Индикаторы изготавливаются следующих модификаций:
- 431980, 432000, 433060, 433410 – с отсчетом по круговой шкале (рисунки 1-4);
- 434004 – с цифровым отсчетным устройством (рисунок 5).
Индикаторы модификаций 431980, 432000, 433060, 433410 представляют собой
корпус с передаточным механизмом, шкалой, стрелкой и измерительным стержнем.
Круговая шкала вращается посредством подвижного ободка. Могут изготавливаться с
регулируемым полем допуска.
Принцип действия индикатора состоит в преобразовании малых перемещений
измерительного рычага в пропорциональное угловое перемещение стрелки отсчетного
устройства.
Индикаторы отличаются между собой конструкцией и диапазоном измерений.
Индикаторы модификации 434004 представляют собой устройство, которое
преобразует малые линейные перемещения измерительного стержня, осуществляемое
параллельно шкале, в пропорциональное изменение напряжения в электрической схеме
блока цифровой индикации. Результаты измерений выводятся на жидкокристаллический
экран передней панели индикаторов.
В корпус индикаторов модификации 434004 встроены кнопки, с помощью которых
осуществляется ряд специальных функций, таких как включение/выключение индикатора
(OFF/ON), установки нуля (ZERO) и выбора режима единиц измерений мм/дюйм (mm/inch).
Питание индикаторов модификации 434004 осуществляется от встроенного
источника питания.
Индикаторы всех модификаций могут изготавливаться с ушком для крепления или
без него.
Лист № 2
Всего листов 6

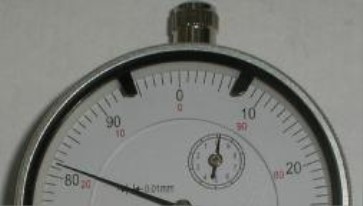

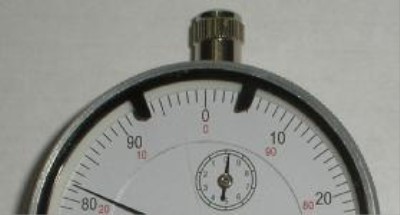

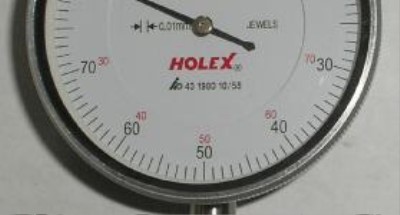

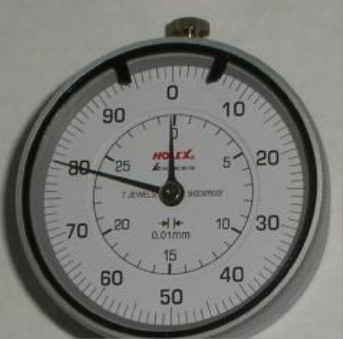

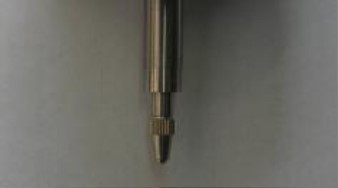

Рисунок 1 – Общий вид индикаторов часового типа Holex модификации 431980

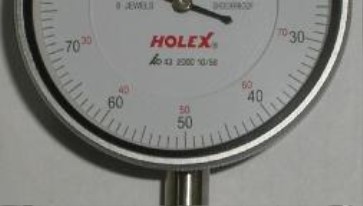

Рисунок 2 – Общий вид индикаторов часового типа Holex модификации 432000
Лист № 3
Всего листов 6

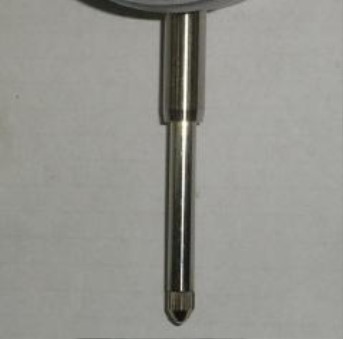

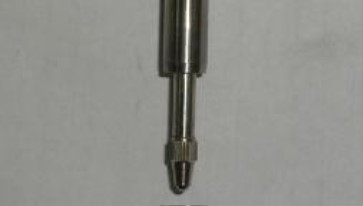

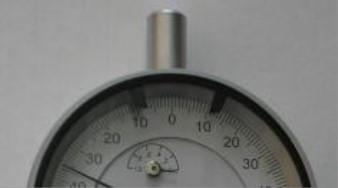

Рисунок 3 – Общий вид индикаторов часового типа Holex модификации 433060

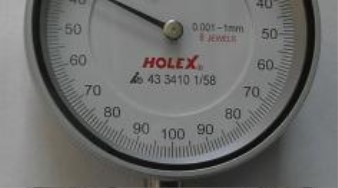

Рисунок 4 – Общий вид индикаторов часового типа Holex модификации 433410
Лист № 4
Всего листов 6

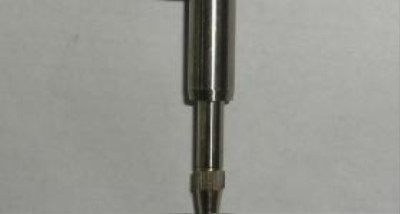

Рисунок 5 – Общий вид индикаторов часового типа Holex модификации 434004
433060
Метрологические и технические характеристики
Таблица 1. Наибольшая алгебраическая разность погрешностей и вариация показаний
индикаторов
Моди-
фикация
Диапазон
измерений,
мм
Цена деления
шкалы (шаг
дискретности
отсчета), мм
0,1
Наибольшая алгебраическая разность
погрешностей индикатора, мкм
на любом участкена всем
диапазона диапазоне
измерений, ммизмерений при
прямом ходе
измерительного
стержня
Вариация
показаний,
мкм, не
более
431980
432000
433410
434004
от 0 до 10 0,01 5 15 3
от 0 до 10 0,01 5 15 3
от 0 до 30 0,01 5 20 3
от 0 до 50 0,01 5 25 3
от 0 до 1 0,001 3 5 3
от 0 до 12,5 0,01 – 20 –
433060
Таблица 2. Измерительное усилие индикаторов
Модификация
431980
432000
433410
434004
Диапазон
измерений, мм
от 0 до 10
от 0 до 10
от 0 до 30
от 0 до 50
от 0 до 1
от 0 до 12,5
Измерительное
усилие, Н
от 0,4 до 1,4
от 0,7 до 1,5
от 0,8 до 1,6
от 1,5 до 2,3
от 1,5 до 2,0
от 0,7 до 1,1
Лист № 5
Всего листов 6
Присоединительный диаметр гильзы индикаторов часового типа модификаций 431980,
432000, 433060, 4334108h6 (8
-0,009
мм).
Присоединительный диаметр гильзы индикаторов часового типа модификации
4340048h8 (8
-0,022
мм).
Диапазон рабочих температур, ºС от 15 до 25.
Относительная влажность воздуха не более 80 %.
Знак утверждения типа
Знак утверждения типа наносится на футляр индикатора часового типа методом
наклейки и на титульном листе паспорта типографским методом.
Комплектность средства измерений
Таблица 3. Комплектность средств измерений
Наименование
Индикатор часового типа
Элемент питания (для индикаторов модификации 434004)
Футляр
Паспорт
Методика поверки
Количество
1 шт.
1 шт.
1 шт.
1 экз.
1 экз.
Поверка
осуществляется в соответствии с документом по поверке МП 36014-15 «Индикаторы
часового типа Holex модификаций 431980, 432000, 433060, 433410, 434004. Методика
поверки», утвержденным ФГУП «ВНИИМС» 24 февраля 2015 г.
Основные средства поверки:
– прибор для поверки индикаторов часового типа ППИ-4 (Госреестр № 3524-81);
– прибор для поверки измерительных головок типа ППГ-2А (Госреестр № 9546-84);
– прибор микрометрический для поверки индикаторов часового типа ПМИ50
(Госреестр № 10682-86).
Сведения о методиках (методах) измерений
Метод измерений изложен в разделе «Порядок работы» паспорта индикаторов.
Нормативные и технические документы, устанавливающие требования к индикаторам
часового типа Holex модификаций 431980, 432000, 433060, 433410, 434004
ГОСТ Р 8.763-2011 «ГСИ. Государственная поверочная схема для средств измерений
длины в диапазоне 1∙10
-9
…50 м и длин волн в диапазоне 0,2 … 50 мкм».
Техническая документация изготовителя.
Рекомендации по областям применения в сфере государственного регулирования
обеспечения единства измерений
Выполнение работ по оценке соответствия продукции и иных объектов обязательным
требованиям в соответствии с законодательством Российской Федерации о техническом
регулировании.
Лист № 6
Всего листов 6
Изготовитель
Компания Hoffmann GmbH Qualitätswerkzeuge, Германия
Haberlandstraße 55 D-81241 München-Germany
Tel.: +49-89-8391-0
Fax: +49-89-8391-89
E-mail:
Заявитель
ЗАО «Хоффманн Профессиональный Инструмент».
193230, г. Санкт-Петербург, пер. Челиева, 13.
Тел.: (812) 336-27-05
Факс: (812) 336-27-07
Испытательный центр
Федеральноегосударственноеунитарноепредприятие«Всероссийскийнаучно-
исследовательский институт метрологической службы» (ФГУП «ВНИИМС»).
Адрес: 119361, г. Москва, ул. Озерная, д. 46
Телефон: (495) 437-55-77, факс: (495) 437-56-66,
E-mail:
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в
целях утверждения типа № 30004-13 от 26.07.2013 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
«___»___________ 2015 г.
М.п.
Готовы поверить данное средство измерений.
