Влагомеры трансформаторного масла ВТМ-МК, ГРСИ 35935-07
Номер госреестра:
35935-07
Наименование СИ:
Влагомеры трансформаторного масла
Обозначение типа:
ВТМ-МК
Производитель:
ООО "Ангарское-ОКБА", г.Ангарск
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
31.07.2022
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 29260
об утверждении типа средств измерений
Лист № 1
Всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Влагомеры трансформаторного масла ВТМ-МК
Назначение средства измерений
Влагомеры трансформаторного масла ВТМ-МК предназначены для измерения массовой
доли влаги в трансформаторных маслах, используемых при эксплуатации маслозаполняемых
трансформаторов
.
Описание средства измерений
Влагомер трансформаторного масла ВТМ-МК (далее влагомер) представляет собой
лабораторный автоматический цифровой показывающий одноканальный лабораторный прибор
циклического действия.
Принцип действия влагомера основан на измерении кулонометрическим методом
количества влаги, выделенной из точно дозированной пробы трансформаторного масла
вводимой в десорбционную колонку прибора.
Осушенный газ-носитель барботирует сквозь слой трансформаторного масла и в
увлажненном состоянии поступает в кулонометрическую ячейку, где влага поглощается
сорбентом и подвергается электролитическому разложению.
Количество электричества, затраченное на электролиз, зависит от содержания влаги в
пробе трансформаторного масла.
Электрическое напряжение пропорциональное силе тока электролиза подается на вход
контроллера и интегрируется в течение времени измерения. Результат интегрирования
пересчитывается в значение массовой доли и отображается на алфавитно-цифровом индикаторе.
Общий вид средства измерений представлен на рисунке 1.
Схема обозначения места нанесения знака поверки представлена на рисунке 2.

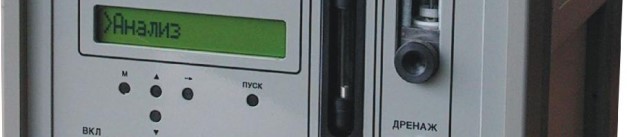

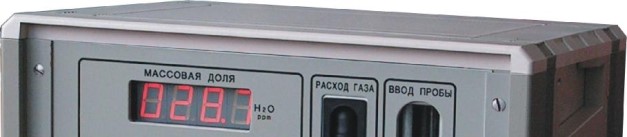

Рисунок 1 - Общий вид средства измерений
Лист № 2
Всего листов 4

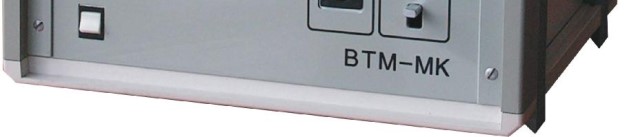

Рисунок 2 - Схема обозначения места нанесения знака поверки
1 - место нанесения знака поверки
Пломбирование Влагомера трансформаторного масла не предусмотрено.
Программное обеспечение
отсутствует.
Метрологические и технические характеристики
Таблица 1 - Метрологические характеристики
Наименование характеристики
Диапазон измерений массовой доли влаги, млн
-1
Диапазон показаний массовой доли влаги, млн
-1
Пределы допускаемой абсолютной погрешности влагомера, млн
-1
Время проведения одного измерения, мин.
Масса анализируемой пробы, г
Значение
от 0 до 50
от 0до 100
±
2,5
15
1,75
±
0,05
Значение
100
±
10
Таблица 2 - Основные технические характеристики
Наименование характеристики
Расход газа-носителя через влагомер, см
3
/мин
Объемная доля влаги газа-носителя, поступающего в
десорбционную колонку влагомера, млн
-1
, не более
100
220
+22
-
33
50
±
1
30
225
325
325
12
Параметры электрического питания:
- электрическое напряжение переменного тока, В
- частота переменного тока, Гц
Мощность, потребляемая влагомером, Вт, не более
Габаритные размеры влагомера, мм, не более
- высота
- ширина
- длина
Масса влагомера, кг, не более
Условия эксплуатации:
- температура окружающего воздуха, °С
- относительная влажность, %
- атмосферное давление, кПа
Средняя наработка влагомера на отказ, ч, не менее
Средний срок службы влагомера, лет, не менее
от + 10 до + 35
до 80 %
от 84 до 106,7
20000
8
Лист № 3
Всего листов 4
Знак утверждения типа
наносится на передней панели методом сеткографии, в эксплуатационной документации -
типографским способом.
Комплектность средства измерения
Обозначение
5К2.844.136
Количество, шт
1
5К2.844.136 РЭ
1
5К2.844.136 ДП
1
5К2.283.001-2012
Таблица 3 - Комплектность средства измерений
Наименование
Влагомер трансформаторного масла
ВТМ-МК
Влагомер трансформаторного масла
ВТМ-МК. Руководство по эксплуатации
Влагомер трансформаторного масла
ВТМ-МК. Методика поверки
Методика выполнения измерений расхода
газа
Сертификат калибровки шприца
Комплект принадлежностей
Комплект монтажных частей
Комплект запасных частей
5К4.072.121
5К4.075.139
5К4.070.221
1
1
1
1
1
Поверка
осуществляется по документу 5К2.844.136 ДП Влагомер трансформаторного масла ВТМ-МК.
Методика поверки, утвержденному ФГУП «ВНИИФТРИ» 20 июля 2007 г.
Основные средства поверки:
Потенциометр автоматический КСП-4, (регистрационный номер в Федеральном
информационном фонде 5835-77) электрическое напряжение от 0 до 10 мВ, КТ 0,5
Весы эталонные MWII-300, (регистрационный номер в Федеральном информационном
фонде 51165-12), предел взвешивания 300 г, ПГ ±0,03 г.
Магазин сопротивлений Р33, (регистрационный номер в Федеральном информационном
фонде 1321-60), электрическое сопротивление от 0,9 до 10
5
Ом, КТ 0,2.
Секундомер СОСПр-2б-2, (регистрационный номер в Федеральном информационном
фонде 11519-11) интервалы времени от 0 до 60 мин., КТ 2,0.
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки в виде наклейки наносится на переднюю панель прибора; в виде оттиска
поверительного клейма - в свидетельство о поверке и в раздел 10 руководства по эксплуатации.
Сведения о методиках (методах) измерений
«Методика выполнения измерений расхода газа 5К2.283.001-2012» в составе комплекта
эксплуатационных документов.
Нормативные и технические документы, устанавливающие требования к влагомерам
трансформаторного масла ВТМ-МК
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов.
Общие технические условия.
ГОСТ 15150-69 Машины, приборы и другие технические изделия. Исполнения для
различныхклиматическихрайонов.Категории,условияэксплуатации,храненияи
транспортирования в части воздействия климатических факторов внешней среды.
Влагомертрансформаторного масла ВТМ-МК. Технические условия. ТУ 4215-044-00202904.
Лист № 4
Всего листов 4
Изготовитель
Общество с ограниченной ответственностью «Ангарское-ОКБА» (ООО «Ангарское-ОКБА»)
ИНН 3801126924
Адрес:665821, Иркутская область, город Ангарск, микрорайон Старо-Байкальск, улица
2-я Московская, 33А
Телефон: (3955) 507-792
Web-сайт:
E-mail:
Испытательный центр
Федеральноегосударственноеунитарноепредприятие«Всероссийскийнаучно-
исследовательский институт физико-технических и радиотехнических измерений»;
Юридический адрес: Россия, 141570, Московская обл., Солнечногорский р-н, городское
поселение Менделеево, промзона ВНИИФТРИ, корпус 11
Почтовый адрес: 664056, г. Иркутск, ул. Бородина, 57
Телефон/факс: (3952) 46-83-03, 46-38-48
Web-сайт:
E-mail:
Аттестат аккредитации ФГУП «ВНИИФТРИ» по проведению испытаний средств
измерений в целях утверждения типа № 30002-13 от 07.10.2013 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » _______________ 2017 г.
