Номер госреестра:
35819-12
Наименование СИ:
Прогибомеры
Обозначение типа:
ПМ
Производитель:
ООО "Кировский завод "Красный инструментальщик" (Крин), г.Киров
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
12.10.2017
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 48434
об утверждении типа средств измерений
Лист № 1
всего листов 3
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Прогибомеры ПМ
Назначение средства измерений
Прогибомеры ПМ предназначены для измерения линейных перемещений отдельных то-
чек конструкций при нагружении их статическими нагрузками: прогиб строительных ферм,
балок, прогонов, а также осадки опор, фундаментов, штампов и т.п.
Прогибомеры применяются при проведении инженерно-строительных изысканий.
Физическая величина – длина (мм).
Описание средства измерений
Принцип действия механический и заключается в том, что измеряемое перемещение
контролируемого объекта передаётся с помощью струны ведущему блоку и через передаточ-
ный механизм – стрелке. Один конец струны закрепляется на непосредственно контролируе-
мой конструкции или на жёстком репере, перекидывается не менее чем одним витком через
ведущий блок и натягивается грузом. По отклонению стрелки относительно шкалы и указате-
лю оборотов стрелки определяется величина измеряемого перемещения.

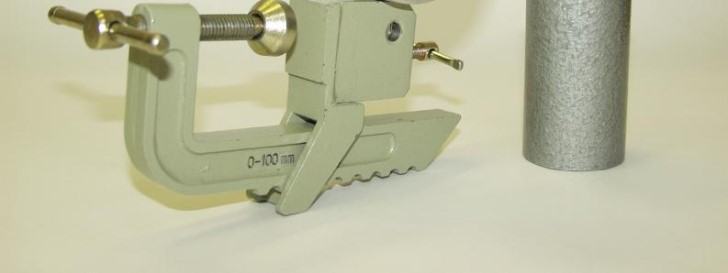

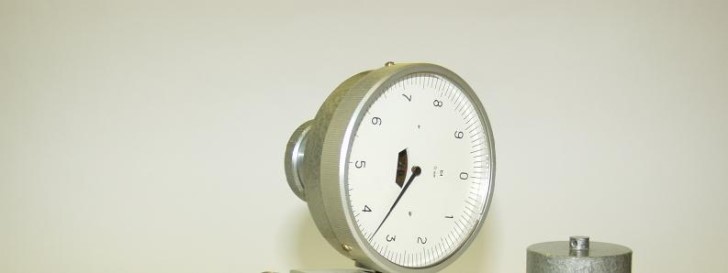

Прогибомер состоит из отсчётного устройства и струбцины. С лицевой стороны отсчёт-
ного устройства расположен циферблат со шкалой, стрелка и указатель числа оборотов стрел-
ки. С обратной стороны корпуса отсчётного устройства расположен ведущий блок. В корпус
отсчётного устройства встроен передаточный механизм, состоящий из ведущей шестерни, не-
подвижно посаженной на ведущем блоке, и триба, на оси которого укреплена стрелка. На
корпусе закреплён кронштейн, служащий присоединительным элементом для установки от-
счётного устройства в одном из трёх отверстий струбцины, которая крепиться на жёстком ре-
пере или непосредственно на перемещаемой конструкции. Прогибомер снабжён натяжным
грузом.
Число модификаций - 1.
Лист № 2
всего листов 3
Метрологические и технические характеристики
- Диапазон измерений - от 0 до 100 мм;
- Цена деления шкалы- 0,1 мм;
- Пределы допускаемой погрешности отсчётного устройства на любом участке диапазо-
на измерений в пределах: 10 мм – ± 0,10 мм; 100 мм - ± 0,50 мм.
- Размах показаний отсчётного устройства не должен превышать- 0,1 мм;
- Диаметр ведущего блока – (31,53±0,01) мм;
- Чувствительность передаточного механизма не должна превышать 50 г;
- Масса натяжного груза - (1,000±0,050) кг;
- Диапазон толщин зажимаемых струбциной- от 0 до 100 мм
- Габаритные размеры (длина х ширина х высота), не более-250х120х50 мм;
- Масса прогибомера (без натяжного груза) не более 1,3 кг;
- Средний срок службы, не менее – 5 лет;
- Условия эксплуатации прогибомеров ПМ:
1) нормальные условия - температура окружающего воздуха (20±10) ºС, относительная
влажность воздуха от 30 до 80 % при температуре 25 ºС, атмосферное давление от 84 до 106 кПа;
2) рабочие условия - температура окружающего воздуха от минус 20 до плюс 35 °С, от-
носительная влажность воздуха не более 80 % при температуре 25 ºС, атмосферное давление
от 84 до 106,7 кПа.
Знак утверждения типа
Знак утверждения типа наносится на корпус отсчётного устройства методом наклейки и
титульный лист руководства по эксплуатации типографским способом.
Комплектность средства измерений
В комплект поставки входят:
- прогибомер (составные части: отсчётное устройство, струбцина, груз натяжной);
- футляр;
- руководство по эксплуатации.
Поверка
осуществляется по разделу 5 ПМ.00.000 РЭ «Прибор ПМ Руководство по эксплуатации».
Перечень средств поверки (эталонов):
- концевые меры 3-Н2 ГОСТ 9038-90;
-приспособление для поверки отсчетного устройства прогибомера (приложение А
ПМ.00.000 РЭ);
- гири У50 г, 1 кг М
3
ГОСТ 7328-2001.
Сведения о методиках (методах) измерений
приведены в документе ПМ.00.000 РЭ «Прогибомер ПМ. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к прогибомерам
ПМ
1. ТУ 3949-165-60632410-2012 «Прогибомер ПМ. Технические условия»
2. МИ 2060-90 «ГСИ «Государственная поверочная схема для средств измерений длины
в диапазоне 1·10
-6
-50 м и длин волн в диапазоне 0,2-50 мкм»
3. ПМ.00.000 РЭ «Прогибомер ПМ Руководство по эксплуатации» с разделом 5 «Мето-
дика поверки», утвержденной в июле 2012 года ГЦИ СИ ФБУ «Кировский ЦСМ»
Лист № 3
всего листов 3
Рекомендации по областям применения в сфере государственного регулирования обес-
печения единства измерений
Прогибомеры применяются в машиностроении, строительной и других областях про-
мышленности при выполнении работ по оценке соответствия промышленной продукции ус-
тановленным законодательством Российской Федерации обязательным требованиям;
Изготовитель
Общество с ограниченной ответственностью «Кировский завод «Красный инструмен-
тальщик» (ООО «Крин»).
Адрес: Россия, 610000, г. Киров, ул. Карла Маркса, 18.
Телефон: (8332) 69-59-05; 64-47-61. Факс: (8332) 64-57-54.
E-mail:
Испытательный центр
Государственный центр испытаний средств измерений ФБУ «Кировский ЦСМ».
Аттестат аккредитации № 30012-10.
Адрес: Россия, 610035, г. Киров, ул. Попова, 9.
Телефон: (8332) 36-84-62, 36-84-81.
Факс: (8332) 36-84-78.
E-mail:
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииФ.В. Булыгин
М.П.«_____» ______________2012 г.
