Номер госреестра:
35656-07
Наименование СИ:
Пирометры инфракрасные
Обозначение типа:
LAND SYSTEM4
Производитель:
Фирма "LAND Instruments International", Великобритания
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
14.11.2022
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 28930
об утверждении типа средств измерений
Лист № 1
всего листов 6
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Пирометры инфракрасные LAND SYSTEM4
Назначение средства измерений
Пирометры инфракрасные LAND SYSTEM4 (далее - пирометры) предназначены для
бесконтактного измерения температуры поверхностей твердых тел, газовых струй, расплавов
различных материалов по их собственному тепловому излучению, при этом размеры отобра-
жаемой поверхности объекта определяются угловым полем зрения пирометра.
Описание средства измерений
Принцип действия пирометров основан на преобразовании потока инфракрасного излу-
чения исследуемого объекта, переданного через оптическую систему и инфракрасный фильтр
на фотоэлектрический приемник, в электрический сигнал, пропорциональный температуре.
Далее, сигнал с помощью вторичного цифрового прибора серии Landmark (далее - процессор)
преобразуется в аналоговый (4-20 мА) или цифровой сигнал (в т.ч. для передачи по протоколу
RS232/485 или Profibus на персональный компьютер).
Пирометры представляют собой первичный пирометрический преобразователь и про-
цессор, который
используется для управления пирометрическим преобразователем, а также
для преобразования выходных сигналов преобразователя в значения температуры с после-
дующей обработкой и индикацией их на дисплее.
Первичные пирометрические преобразователи представляют собой оптико-электронные
устройства, состоящие из: объектива, фокусирующего излучение объекта на термоэлектриче-
ский приемник, электронного блока измерения. Первичные пирометрические преобразователи
подразделяются на несколько модификаций, которые отличаются между собой диапазоном
измерения температуры, типом детектора и оптической системой.
Процессоры серии Landmark подразделяются на: Landmark Graphic (с графическим дис-
плеем), Landmark Classic (с цифровым индикатором), и Landmark Technic, Landmark for
Profibus, Landmark Basic (без индикатора). В качестве индикатора в процессах моделей Land-
mark Technic, Landmark Basic может использоваться цифровой индикатор Landmark LMi. При
измерении температуры реальных объектов, имеющих отличную от черного тела излучаю-
щую способность, в процессоре предусмотрена возможность
установки
реального значения
излучательной способности объекта.

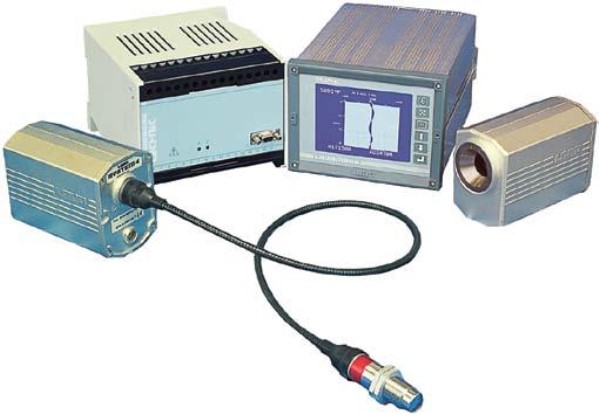

Фотография общего вида пирометров приведена на рисунке 1:
Рис.1 Пирометры инфракрасные LAND SYSTEM4
Лист № 2
всего листов 6
LMG SOFTWARE
V2.06
По номеру
версии
-
LMT PROCESSOR
SOFTWARE
V1.2
По номеру
версии
-
LMP EMBEDDED
SOFTWARE
V2.00
По номеру
версии
-
LMT Configuration
Software
V2.0
По номеру
версии
-
По номеру
версии
-
Программное обеспечение
Метрологически значимое программное обеспечение (ПО) пирометров инфракрасных
LAND SYSTEM4 состоит из двух частей: встроенное ПО и автономное ПО.
Встроенное ПО находится в ПЗУ, размещенном в неразборном корпусе процессора се-
рии Landmark, и не доступно для внешней модификации.
Автономное ПО предназначено для конфигурации с помощью компьютера (с установ-
ленной программой-конфигуратором) процессора Landmark Technic. Процессор Landmark for
Profibus поставляется с файлом .gsd, который должен быть при работе помещен в папку gsd
мастер-системы.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует
уровню:
- «A» - для встроенной части ПО. Не требуется специальных средств защиты, исклю-
чающих возможность несанкционированной модификации, обновления (загрузки), удаления и
иных преднамеренных изменений метрологически значимой встроенной части ПО средства
измерений (СИ) и измеренных данных.
- «С» - для автономной части ПО. Метрологически значимые автономные части ПО СИ
и измеренные данные достаточно защищены с помощью специальных средств защиты от
преднамеренных изменений.
Идентификационные данные встроенной и автономной части ПО представлены в таб-
лице 1.
Таблица 1 - Идентификационные данные программного обеспечения
Наименование
программ-много
обеспечения
Идентификационное
наименование про-
граммного обеспе-
чения
Номер версии
(идентификаци-
онный номер)
программного
обеспечения
(*)
Цифровой
идентифика-
тор программ-
ного обеспе-
чения
Алгоритм вычис-
ления цифрового
идентификатора
программного
обеспечения
Встроенное ПО
для процессора
Landmark Graphic
Встроенное ПО
для процессора
Landmark Technic
Встроенное ПО
для процессора
Landmark for
Profibus
Внешнее ПО для
процессора Land-
mark Technic
LMP GSD SOFT-
WARE
Внешнее ПО для
процессора Land-V2.00
mark for Profibus
(*)
– и более поздние версии
Метрологические и технические характеристики
Метрологические и технические характеристики первичных пирометрических преобра-
зователей приведены в таблицах 2 и 3. В таблице 4 представлены технические характеристики
процессоров. В таблице 5 приведена суммарная погрешность пирометра (
D
) в зависимости от
модели первичного пирометрического преобразователя и используемого процессора.
Лист № 3
всего листов 6
Модель
Спек-
тральный
диапазон,
мкм
Показа-
тель ви-
зирова-
ния
Воспро-
изводи-
мость,
°C
M1 450/1000C
1
30:1
5
0 ÷ 70
1
1
100:1
5
0 ÷ 70
<1
1
200:1
5
0 ÷ 70
2
1,6
100:1
5
0 ÷ 50
<1
M5 400/1300C,
4,8 ÷ 5,2
100:1
100
0 ÷ 70
<1
M5 1000/2500C
4,8 ÷ 5,2
100:1
100
0 ÷ 70
1
R1 600/1600C
50:1
15
0 ÷ 50
1
R1 1000/2600C
1000 ÷
2600
200:1
15
0 ÷ 50
2
Таблица 2
Время ус-
тановления
рабочего
режима, мс,
не более:
Условия экс-
плуатации:
температура ок-
ружающей сре-
ды, °C
M1 600/1600C,
M1 600/1600C T.O.
M1 800/2600C,
M1 800/2600C T.O.
M2 300/1100C,
M2 300/1100C T.O.
M4 50/250C
M4 150/550C
2,4
2,4
30:1
100:1
100
100
5 ÷ 45
5 ÷ 45
1
1
M6 0/300C
M6 100/700C
M7 25/375C
M8 0/1000C
30:1
100:1
30:1
100:1
100
100
100
100
5 ÷ 45
5 ÷ 45
5 ÷ 45
0 ÷ 70
<1
1
1.5
<1
Диапазон
измеряе-
мых тем-
пера-тур,
°C
450 ÷
1000
600 ÷
1600
800 ÷
2600
300 ÷
1100
50 ÷ 250
150 ÷ 550
400 ÷
1300
1000 ÷
2500
0 ÷ 300
100 ÷ 700
25 ÷ 375
0 ÷ 1000
600 ÷
1600
3 ÷ 5
3 ÷ 5
3,43
8 ÷ 14
0,85 ÷ 1,1
(пирометр
спектраль-
ного от-
ношения)
125:1
50 ÷ 70<1
175:1
50 ÷ 702
Оптико-волоконные пирометрические преобразователи
MI 600/1600CL,600 ÷
M1 600/1600CYL 1600
M1 800/2600CL, 800 ÷
M1 800/2600CYL 2600
M2 300/1100CL, 300 ÷
M2 300/1100CYL 1100
1,625:1
50 ÷ 50<1
20:1<1000 ÷ 501
M3 50/250CQ50 ÷ 250
R1 600/1600CL 600 ÷
R1 600/1600CYL 1600
25:1150 ÷ 501
R1 1000/2600CL1000 ÷
R1 1000/2600CYL 2600
2,1
0,85 ÷ 1,1
(пирометр
спектраль-
ного от-
ношения)
75:1150 ÷ 502
Таблица 3
от 0 до 99 без конденсации
Условия эксплуатации:
Относительная влажность, %
Защита от внешних воздействий
Питание:
Габаритные размеры (Длина × Ширина × Высота), мм
Масса, г, не более
IP54
От 24 до 30 В, постоянный ток
157× 80×114
800
Лист № 4
всего листов 6
Цифровой
индикатор
4
1
1
1
-
RS232
-
Напряжение питания
От 0 до плюс 50
от 0 до 99 без конденсации
258 х 206 x 158
114 х 100 х 75
122 х 55 х 75
Таблица 4
Процессор
Landmark
Graphic
Landmark Clas-
sic
Landmark Tech-
nic (Profibus)
Landmark Ba-
sic
Графический
ДисплейЖК экран (320 x
240 точек)
Нет
(Опционально индикатор Land-
mark LMi)
Количествоканаловизме-
рений
Подключение к компь-
ютеру
RS232
(опционально)
180÷264 В, пе-
ременный ток
48÷63 Гц
180÷264 В, пе-
ременный ток
48÷63 Гц
30 В,
постоянный ток
30÷45 В
постоянный
ток
Условия эксплуатации:
температура окружаю-
щей среды, °C
относительная влаж-
ность, %
Габаритные размеры
(длина х ширина х вы-
сота), мм:
Масса, кг
5,54,3
0,5
0,2
Пирометрический
преобразователь
Landmark Graphic
Landmark Clas-
sic
Landmark Ba-
sic
M1 450/1000C
M5 400/1300C,
M5 1000/2500C
M6 0/300C
Таблица 5
Процессор
Landmark Tech-
nic Landmark for
Profibus
±(0,4% (от измер. ве-
личины) + 1,1°C)
±(0,5% +
1,4°C)
±(0,4% + 1,1°C)
±(0,6% +
1,7°C)
±(0,25% + 0,7°C)
±(0,5% +
1,4°C)
±(0,25% + 0,7°C)
±(0,6% +
1,7°C)
±(0,4% + 1,1°C)
±(0,75% +
3,1°C)
±(0,4% + 1°C)
±(0,9% +
3,5°C)
±2°C
±(0,25% +
2,7°C)
±2°C
±(0,4% +
3,1°C)
M1 600/1600C,
M1 600/1600C T.O.,
M1 600/1600CL,
M1 600/1600CYL
M1 800/2600C,
M1 800/2600C T.O.,
M1 800/2600CL,
M1 800/2600CYL
M2 300/1100C,
M2 300/1100C T.O.,
M2 300/1100CL,
M2 300/1100CYL
M3 50/250CQ
M4 50/250C
M4 150/550C
±2°C
±3°C
±3,5°C
±3°C
± 3,5°C
± 4,5°C
±2°C
±3°C
±3,5°C
±(0,35% + 1°C)
±(0,7% + 2°C)
±(0,35% + 1°C)
±(0,5% + 1,4°C)
±(0,5% + 1,4°C)
±4°C
±4°C
± 5,5°C
±(0,75% +
2,1°C)
±(0,65% +
1,8°C)
± 2°C
±(0,6% +
1,7°C)
±(0,3% +
3,4°C)
±2°C
±(0,4% + 3,6°C
Лист № 5
всего листов 6
Пирометрический
преобразователь
Landmark Graphic
Landmark Clas-
sic
Landmark Ba-
sic
M6 100/700C
Landmark Tech-
nic Landmark for
Profibus
± 2°C
±2°C
±(0,4% + 3,6°C
± 2°C
± 3,5°C
±(0,3% +
3,4°C)
± 3°C
± 4,5°C
±2°C
±3,5°C
± 4°C
± 5,5°C
±(0,45% + 1,3°C)
±(0,7% + 2°C)
±(0,45% + 1,3°C)
±(0,75% +
2,1°C)
M7 25/375C
M8 0/1000C
R1 600/1600C,
R1 600/1600CL,
R1 600/1600CYL
R1 1000/2600C,
R1 1000/2600CL,
R1 1000/2600CYL
±(0,75% + 2,1°C)
±(1,1% + 3°C)
±(0,75% + 2,1°C)
±(1,2% +
3,3°C)
Суммарная погрешность пирометра при использовании в комплекте с процессорами
Landmark Technic, Landmark for Profibus, Landmark Basic цифрового индикатора Landmark
LMi будет равна:
±
(
D
+0,05% (от измер. значения)+0,5 °С) (°С).
Знак утверждения типа
Знак утверждения типа наносится на титульный лист руководства по эксплуатации ти-
пографским способом и на корпус первичного пирометрического преобразователя и процес-
сора.
Комплектность средства измерений
В комплект поставки пирометра входят:
- Пирометрический преобразователь – 1 шт. (или другое количество – по заказу);
- Процессор – 1 шт.;
- Руководство по эксплуатации – 1 экз.;
- Методика поверки – 1 экз.;
- Индикатор LAND LMi – 1 экз. (по заказу).
Поверка
осуществляется по методике поверки МП 35656-07 «Пирометры инфракрасные LAND SYS-
TEM4. Методика поверки», утвержденным ГЦИ СИ ФГУП «ВНИИМС», январь 2007г.
Основные средства поверки:
- источники излучения в виде моделей черного тела, эталонные 1-го разряда, диапазон
воспроизводимых температур от 0 до плюс 2500
°
С.
Сведения о методиках (методах) измерений приведены в соответствующем разделе Руково-
дства по эксплуатации на пирометры.
Нормативные и технические документы, устанавливающие требования к пирометрам
инфракрасным LAND SYSTEM4
ГОСТ 28243-96 Пирометры. Общие технические требования.
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие
технические условия.
Техническая документация фирмы «LAND Instruments International», Великобритания.
ГОСТ 8.558-93 ГСИ. Государственная поверочная схема для средств измерения температуры.
Рекомендации по областям применения в сфере государственного регулирования обес-
печения единства измерений
Осуществление производственного контроля за соблюдением установленных законодательст-
вом Российской Федерации требований промышленной безопасности к эксплуатации опасно-
Лист № 6
всего листов 6
го производственного объекта; выполнение работ по оценке соответствия промышленной
продукции и продукции других видов, а также иных объектов установленным законодатель-
ством Российской Федерации обязательным требованиям.
Изготовитель
фирма «LAND Instruments International», Великобритания
Адрес: Dronfield, S18 1DJ United Kingdom
Тел.: (01246) 417691
Факс: (01246) 410585
E-mail:
Заявитель
фирма ООО «Рустек»
Адрес: 194044, г. Санкт-Петербург, Выборгская наб., д. 43
Тел.: +7 (812) 703 0785
Факс: +7 (812) 703 0783
E-mail
Испытательный центр
Государственный центр испытаний средств измерений (ГЦИ СИ)
ФГУП «ВНИИМС», г.Москва
Аттестат аккредитации от 27.06.2008, регистрационный номер в
Государственном реестре средств измерений № 30004-08.
Адрес: 119361, г.Москва, ул.Озерная, д.46
Тел./факс: (495) 437-55-77 / 437-56-66.
E-mail:
, адрес в Интернет:
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииФ.В. Булыгин
М.п.«_____» ____________ 2012 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 25511-03 | Анализаторы инфракрасные | СПЕКТРАН-119М | ОАО "ЛОМО", г.С.-Петербург | 1 год | Перейти |
| 26876-04 | Газоанализаторы углеводородных газов стационарные инфракрасные | PIRECL | Фирма "Detector Electronics Corporation", США | 1 год | Перейти |
| 16476-01 | Фурье-спектрометры инфракрасные | IFS | Фирма "Bruker Analytik GmbH", Германия | 1 год | Перейти |
| 49260-12 | Термометры медицинские инфракрасные | SENSITEC | Фирма "Apexmed International B.V.", Нидерланды; Фирма "Shenzhen Everbest Machinery Industry Co., Ltd.", Китай | 2 года | Перейти |
| 26443-04 | ИК-Пирометры | Термоскоп мод. Термоскоп-200, Термоскоп-600, Термоскоп-800 | ООО "Инфратест", г.Екатеринбург | 1 год | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
