Дифрактометры настольные рентгеновские ДНР \"Дифрей, ГРСИ 35586-07
Номер госреестра:
35586-07
Наименование СИ:
Дифрактометры настольные рентгеновские
Обозначение типа:
ДНР \"Дифрей
Производитель:
ОАО "Научные приборы", г.С.-Петербург
Межповерочный интервал:
2 года
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
24.11.2022
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 28870
об утверждении типа средств измерений
Лист № 1
всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Дифрактометры настольные рентгеновские ДНР «Дифрей»
Назначение средства измерений
Дифрактометры настольные рентгеновские ДНР «Дифрей», предназначены для изме-
рения углового положения Брэгговских отражений дифракционной картины исследуемого
поликристаллического образца с целью определения его качественного фазового состава.
Описание средства измерений
Стационарный настольный дифрактометр состоит из источника рентгеновского
излучения (рентгеновской трубки),гониометра, координатно-чувствительного детектора,
блока электроники и блока управления дифрактометром и обработки данных. Управление
дифрактометром, сбор данных и их обработка осуществляются с помощью
поставляемого
программного обеспечения, устанавливаемого на персональный компьютер.

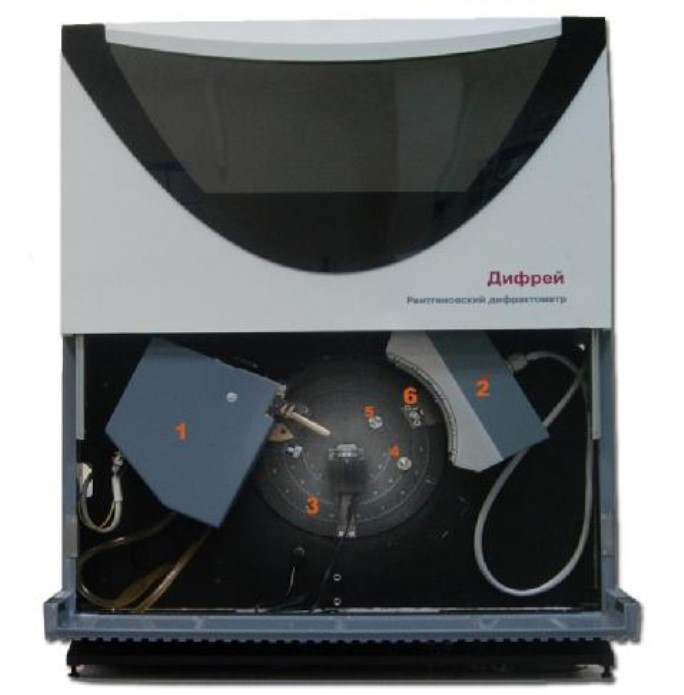

Рис.1 Изображение дифрактометра ДНР «Дифрей».
Принцип действия дифрактометра основан на явлении дифракции рентгеновских
лучейотатомныхплоскостейкристаллическойрешеткиисследуемоговещества.
Рентгеновские лучи отражаются от кристаллографических (атомных) плоскостей и
фокусируются на приемной щели детектора. Регистрация дифракционной картины углового
распределенияБрэгговскихотраженийотсистем различныхкристаллографических
плоскостей осуществляется на дифрактометрах типа «Дифрей» с помощью координатно-
чувствительного детектора одновременно в заданном диапазоне углов.
Лист № 2
всего листов 4
Программное обеспечение
Программное обеспечение (ПО) включает программы управления режимом работы
рентгеновского источника, детектора, перемещением образца, размещенного на гониометре,
программыобработки первичных данных и программы для выбора типа фазы в
анализируемом образце посредством сравнения измеренной дифракционной картиныс
имеющимися базами аналогичных данных.
Идентификационные данные ПО представлены в таблице 1.
Таблица 1
Наименование
программного
обеспечения
Дифракт-рабочая
(Difract Work)
Идентифика-
ционное на-
именование
программного
обеспечения
difract.exe
Trial версии
(идентификаци-
онный номер)
программного
обеспечения
1.0
Цифровой иден-
тификатор про-
граммного обеспе-
чения (защитный
ключ-заглушка)
----
Алгоритм вычисле-
ния цифрового
идентификатора
программного
обеспечения
----
Компоненты ПО описаны в руководствепользователя к программе Difract. В
зависимости от цели последующего анализа характеристик веществ и материалов
программное обеспечение позволяет результаты измерений профилей Брэгговских отражений
подвергать различной дополнительной обработке. После этой обработкипроисходит
определениятипафазы(качественный фазовыйанализ)сравнением
характеристик измеренной дифракционной картины с имеющимися базами аналогичных
данных (автоматический или ручной поиск).
Подробности работы с ПО изложены в руководстве пользователя Difract (Данное ПО
зарегистрировано в Реестре программ для ЭВМ, 21 августа 2009 г. и имеет Свидетельство о
государственной регистрации № 2009614454, в Федеральной службе по интеллектуальной
собственности, патентам и товарным знакам под названием Дифракт-рабочая (DifractWork)).
Часть ПО, связанная с измерением размещается на программном диске и имеет защиту от
доступа и модификации.
Защита ПО измерения угловой зависимости интенсивности отраженного излучения от
непреднамеренного и преднамеренного изменения соответствует уровню «А»
по МИ 3826-
2010.
Метрологические и технические характеристики
- Диапазон регистрации дифрагированного рентгеновского излучения 2
J
, градусов,
(ДНР-401, ДНР-403)от -100до +154
- Диапазон регистрации дифрагированного рентгеновского излучения 2
J
, градусов,
(ДНР-402)от 20до 75
-Угловой диапазон одновременной регистрации дифрагированного рентгеновского излучения
при фиксированном положении детектора,
- при комплектации линейным координатным детектором (ЛКД), градусов13
- при комплектации изогнутым координатным детектором (ИКД), градусов38
- Дрейф показаний положения дифракционного максимума за 8 часов непрерывной работы,
градусов, не более
±
0,03
(при колебаниях температуры окружающего воздуха не более ±1°С и отклонении напряжения
питания от номинального значения не более чем на 2 %)
- Напряжение на аноде рентгеновской трубки, кВ, не более 30
- Анодный ток рентгеновской трубки, мА, не более 6
- Время прогрева до установления рабочего режима, мин., не более 30
- Продолжительность непрерывной работы, час, не менее 8
- Среднеквадратичное отклонение случайной составляющей (СКО) погрешности определения
угловых положений дифракционных максимумов, градусов, не более0,02
Лист № 3
всего листов 4
- Пределы допустимой абсолютной погрешности определения угловых положений дифракци-
trial максимумов, градусов
±
0,08
- Габаритные размеры,
длина
´
ширина
´
высота (без компьютера), мм, не более560 х280х540
- Масса (для ДНР-401, ДНР-402, без компьютера), кг, не более 30
(для ДНР-403 , без компьютера), кг, не более 45
- Напряжение питания установки частотой (50±1) Гц, В (220±10)
- Потребляемая мощность, (без компьютера), Вт, не более 250
- Диапазон рабочих температур, °Сот 5 до 35
- Относительная влажность (при 25
о
С) %, не trial 80 -
Диапазон атмосферного давления 84-107 кПа (630-800 мм рт. ст.) -
Среднее время наработки на отказ, час, не менее 16000
Знак утверждения типа
Знак утверждения типа наносится
на
титульный
лист Руководства
по
эксплуатации
РЭ методом компьютерной графики и на корпус прибора (шильдик с указанием названия
прибора, модели, заводского номера и даты выпуска).
1
Комплектность средства измерений
НаименованиеОбозначение Кол-во
«Дифрей»1
1
1
ПР11
ПР21
ПР31
ПР41
ЩУ1
9
1
1.Дифрактометр настольный рентгеновский, ДНР
2.ЭВМ IBM PC с принтером (по требованию Заказчика)
3.Комплект принадлежностей, в том числе:
- приставка для проволок (по требованию Заказчика)
- приставка для порошков
- приставка для анализа микроколичеств (по требованию
Заказчика)
- приставка для измерения образцов виде пластин по требо-
ванию Заказчика)
- щелевое устройство
- щели горизонтальные, вертикальные
- держатель проволочных образцов (по требованию Заказ-
чика)
- микроскоп юстировочный (по требованию Заказчика)
1
- блок монохроматора БМ(по требованию Заказчика)БМ1
- лопатка с флуоресцентным экраном
- экран плоский
- набор ловушек (по требованию Заказчика)
- держатель ловушки (по требованию Заказчика)
- кабель сетевой
- кабель сигнальный
- кабель заземления
- кабель диагностики
- фильтр бета- излучения
1
1
3
1
КС1
К11
КЗ1
КД1
Согласно
типу анода
1
1
1
- трубка рентгеновская (например, БСВ-33)
- набор отверток, ключей
- мультиметр
Стандартный образец, дифракционные свойства - параметры
4.1кристаллической решетки для калибровки.
Лист № 4
всего листов 4
Обозначение Кол-во
Наименование
Стандартный образец утверждённого типа - дифракционные
4.2свойства кристаллической решетки, (например, ГСО 8631-
2004, оксид алюминия ПРИ-7а, для поверки (по требова-
нию Заказчика)
5.Диск с программным комплексом ПК
6.Руководство по эксплуатации
7.Руководство пользователя программным комплексом, ПК
8.Паспорт
1
1
РЭ 1
1
ПД1
ПРИМЕЧАНИЕ: Конфигурация компьютера по согласованию с ЗАКАЗЧИКОМ . Ми-
нимальные требования: Процессор не менее 2,0 Ггц, оперативная память 256 Мб, SVGA адап-
тер, свободное место на жестком диске не менее 5 Мб, операционная система Windows2000
XP.
Поверка
осуществляется в соответствии с документом МП 35586-07 "Дифрактометры настольные
рентгеновские ДНР "Дифрей". Методика поверки", являющимся
приложением А к Руково-
дству по эксплуатации, и утвержденной ФГУП "ВНИИМC" 12 декабря 2006 г. Основные
средства поверки: с
тандартный
образец
утверждённого
типа
-
дифракционные
свойства
кристал-
лической
решетки,
(например,
ГСО
8631-2004,
оксид
алюминия,
ПРИ-7а).
Сведения о методиках (методах) измерений
Методика измерений № 304-14-10: МВИ дифракционных свойств кристаллической
решётки (параметры кристаллической решетки).
Нормативные и технические документы, устанавливающие требования к дифрактомет-
рам настольным рентгеновским ДНР «Дифрей»
Технические условия ТУ 4276-001-01360812-2003 Дифрактометры настольные рентгеновские
ДНР «Дифрей».
Рекомендации по областям применения в сфере государственного регулирования обес-
печения единства измерений
Выполнение работ по оценке соответствия промышленной продукции, а также иных
объектов установленным законодательством Российской Федерации обязательным требова-
ниям
Изготовитель
ЗАО ”Научные приборы”.
Адрес: 190103, г. С-Петербург, Рижский пр.26.,
Тел. (812) 251-33-11
Факс.(812) 251-73-63
Испытательный центр
Государственный центр испытаний средств измерений (ГЦИ СИ) ФГУП «ВНИИМС»
Аттестат аккредитации Госреестр № 30004-08 от 27.06.2008г.
Адрес: 119361, г. Москва, ул.Озерная, д.46
Ф.В. Булыгин
Заместитель Руководителя Федерального
агентства по техническому
регулированию и метрологии
М.п.«___» _________ 2013 г.
