Счетчики холодной воды турбинные MeiStream Plus, ГРСИ 35548-07
Номер госреестра:
35548-07
Наименование СИ:
Счетчики холодной воды турбинные
Обозначение типа:
MeiStream Plus
Производитель:
Фирма "Sensus GmbH Hannover", Германия
Межповерочный интервал:
6 лет
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
10.07.2022
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 28762/2
об утверждении типа средств измерений
Лист № 1
Всего листов 6
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
(в редакциях, утвержденных приказами Росстандарта № 1525 от 10.07.2017 г.,
№ 510 от 13.03.2020 г.)
Счетчики холодной воды турбинные MeiStream Plus
Назначение средства измерений
Счетчики холодной воды турбинные MeiStream Plus предназначены для измерения
объема жидкости в потоке.
Описание средства измерений
Счетчики холодной воды турбинные MeiStream Plus состоят из корпуса, внутри которого
расположены измерительная камера с турбинкой и счетное устройство. Ось турбинки
расположена параллельно оси трубопровода. Число оборотов турбинки пропорционально
объему жидкости в потоке. Счетное устройство содержит масштабирующий редуктор со
стрелочными и роликовыми указателями объема. Кинематическая связь турбинки с ведомым
элементом счетного устройства осуществляется магнитной муфтой, через герметичную стенку,
изолирующую счетное устройство от измеряемой среды. Конструктивно магнитная муфта
защищена от воздействия внешнего магнитного поля.
Измеряемая среда через входное отверстие корпуса направляется в измерительную
камеру и приводит во вращение турбинку и через выходное отверстие корпуса вытекает в
трубопровод. Редуктор счетного устройства непрерывно преобразует количество оборотов
турбинки в значение объема жидкости в потоке. Счетчики холодной воды турбинные
MeiStream Plus могут устанавливаться на горизонтальных трубопроводах с минимальными
прямолинейными участками 3DN перед и 1DN после счетчика и счетным устройством в
положении «на верх».
Длядистанционнойпередачипоказанийвсчетчикахмогутиспользоваться
(опционально): датчики импульсов типа Reed RD (герконовые) или датчики импульсов
оптические типа Opto OD или индукционные датчики импульсов типа HRI.
У датчиков импульсов типа Reed RD цена импульса 0,1 м
3
или 1 м
3
для счетчиков с
номинальными диаметрами от DN40 до DN125 и 1 м
3
или 10 м
3
для счетчиков с номинальным
диаметром DN150, у датчиков импульсов типа Opto OD цена импульса 0,001 м
3
или 0,01 м
3
для
счетчиков с номинальными диаметрами от DN40 до DN125 и 0,01 м
3
или 0,1 м
3
для счетчиков с
номинальным диаметром DN150, а у датчиков типа HRI цена импульса 0,01 м
3
, 0,1 м
3
или 1 м
3
для счетчиков с номинальными диаметрами от DN40 до DN125 и 0,1 м
3
, 1 м
3
или 10 для
счетчиков с номинальным диаметром DN150.
Счетчики холодной воды турбинные MeiStream Plus выпускаются в двух модификациях:
MeiStream Plus и MeiStreamRF Plus. В состав счетчиков холодной воды турбинных MeiStream
Plus модификации MeiStreamRF Plus входит радиопередающее устройство, предназначенное
для передачи значения объема жидкости в потоке по беспроводному каналу связи.
Общий вид счетчиков холодной воды турбинных MeiStream Plus представлен на рисунке
1.
Лист № 2
Всего листов 6

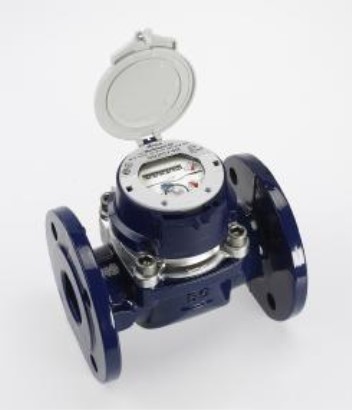

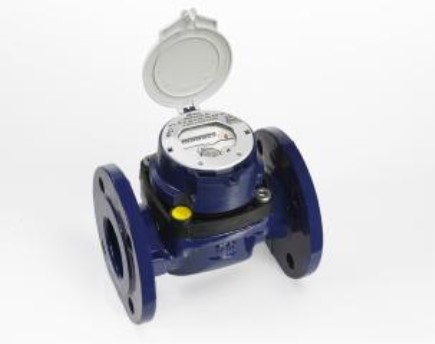

Модификация MeiStream Plus

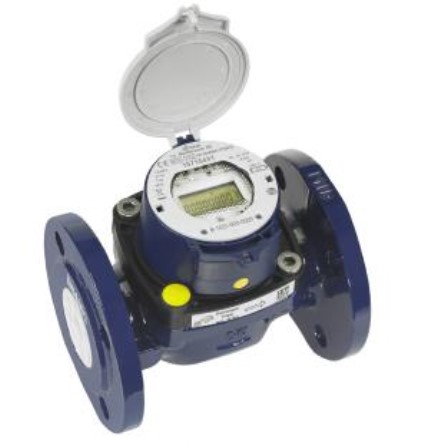

Модификация MeiStreamRF Plus
Рисунок 1 – Общий вид счетчиков холодной воды турбинных MeiStream Plus
Пломбирование счетчиков холодной воды турбинных MeiStream Plus осуществляется
нанесением знака поверки давлением на свинцовую (пластмассовую) пломбу или специальную
мастику. Свинцовая (пластмассовая) пломба навешивается на внешнюю боковую сторону
счетчика посредством проволоки, проведенной через отверстие в шляпке винта, соединяющей
измерительную камеру и счетное устройство. Специальная мастика устанавливается в
углубление композитного фланца. Место пломбировки счетчиков холодной воды турбинных
MeiStream Plus представлено на рисунке 2.
Лист № 3
Всего листов 6

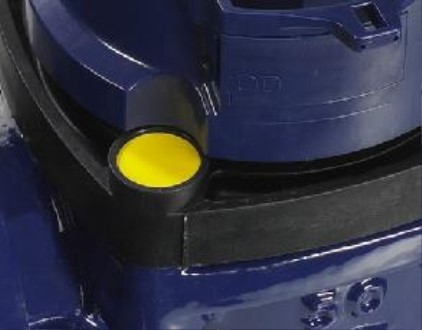

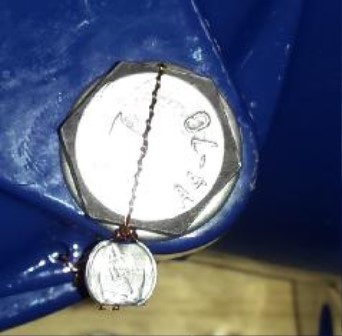

Рисунок 2 – Схема пломбировки от несанкционированного доступа, обозначение места
нанесения знака поверки счетчиков холодной воды турбинных MeiStream Plus
Программное обеспечение
Программное обеспечение (далее – ПО) установлено только на счетчики модификации
MeiStreamRF Plus и является встроенным. ПО предназначено для опроса внутренних датчиков
вращения турбины счетчика для определения количества прошедшей через него воды,
обеспечения взаимодействия со встроенным радиомодулем, хранения в энергонезависимой
памяти результатов измерений и их вывода на устройство индикации – жидкокристаллический
дисплей.
ПО счетчиков является метрологически значимым, расположено на постоянном
запоминающем устройстве, встроенным в микроконтроллер электронного блока счетного
механизма. ПО защищено от записи, чтения и модификации встроенными средствами
микроконтроллера. Программное обеспечение является неизменяемым и несчитываемым.
После установки счетчика на трубопровод и пуска через него воды ПО счетчика
выполняет проверку целостности и корректности конфигурационных данных, в процессе
работынепрерывноотслеживаетразрешенныйуровеньдоступаинедопускает
несанкционированного изменения конфигурационных параметров без снятия пломб, выполняет
контроль возможных неисправностей и отказов.
Уровеньзащитыпрограммногообеспечения«высокий»всоответствиис
Р 50.2.077-2014.
Таблица 1 – Идентификационные данные программного обеспечения
Идентификационные данные (признаки)
Идентификационное наименование ПО
Номер версии (идентификационный номер) ПО
Цифровой идентификатор ПО
Значение
MSRF firmware
1.1 или выше
–
Метрологические и технические характеристики
Таблица 2 – Метрологические характеристики
Наименование характеристикиЗначение характеристики
1234567
Номинальный диаметр DN40 DN50 DN65 DN80 DN100 DN 150
Номинальный расход, м
3
/ч 30 35 40 63 100 200
Наименьший расход, м
3
/ч 0,09 0,08 0,12 0,15 0,2 0,4
Переходный расход, м
3
/ч 0,225 0,375 0,45 1,2
Наибольший расход, м
3
/ч 50 55 60 120 160 300
Лист № 4
Всего листов 6
4 5 6 7
0,035 0,04 0,06 0,12
C
Продолжение таблицы 2
123
Порог чувствительности, м
3
/ч 0,03
Метрологический класс
Пределыдопускаемыхзначений
относительнойпогрешностипри
измерении объема жидкости в потоке, %
– от наименьшего до переходного
– от переходного до наибольшего
±5
±2
0,00050,005
Таблица 3 – Основные технические характеристики
Наименование характеристикиЗначение характеристики
Номинальный диаметр DN40 DN50 DN65 DN80 DN100DN150
Измеряемая среда вода питьевая по СанПиН 2.1.4.1074-2001
Наименьшая цена деления счетного
механизма, м
3
Емкость счетного механизма, м
3
999999,9999999999,99
Температура измеряемой среды, °Сот +5 до +40
27,4 /
2432,6/
15,6/36,4
Масса, не более, кг1517,4/
20,2 /28,4/
40 /
/
71,8/88,4
19,8
35,4
40,4
Условия эксплуатации:
– температура окружающего
воздуха, ° Сот +5 до +50
– относительная влажность окружающего
воздуха при 35°С, не более, %98
Средний срок службы, лет12
Средняя наработка на отказ, ч 100000
Знак утверждения типа
наносится на верхнюю часть шильдика, установленного на счетный механизм счетчика
холодной воды турбинного MeiStream Plus лазерным способом и в верхнюю часть титульного
листа паспорта типографским способом.
Комплектность средства измерений
Таблица 4 – Комплектность счетчиков холодной воды турбинных MeiStream Plus
НаименованиеКоличество
Счетчик холодной воды турбинный MeiStream Plus 1 шт.
Паспорт 1 экз.
Поверка
осуществляется по документу МИ 1592-2015 «Рекомендация. ГСИ. Счетчики воды. Методика
поверки».
Основные средства поверки:
– рабочий эталон единиц объемного расхода и объема жидкости в потоке 3-го разряда
согласно ГПС (часть 1), утвержденной приказом Росстандарта от 07.02.2018 № 256, в диапазоне
значенийсоответствующемудиапазонурасходаповеряемогосредстваизмеренийс
соотношением пределов допускаемой относительной погрешности эталона к пределам
допускаемой относительной погрешности поверяемого средства измерений не менее 1:3.
Лист № 5
Всего листов 6
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится в соответствующий раздел паспорта или в свидетельство о
поверке счетчиков холодной воды турбинных MeiStream Plus, а также на свинцовую
(пластмассовую) пломбу или специальную мастику в соответствии с рисунком 2.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к счетчикам
холодной воды турбинным MeiStream Plus
Приказ Росстандарта от 07.02.2018 № 256 Об утверждении Государственной поверочной
схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и
вместимости при статических измерениях, массового и объемного расходов жидкости
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов.
Общие условия
ГОСТ Р 50193.1-92 Измерение расхода воды в закрытых каналах. Счетчики холодной
питьевой воды. Технические условия
МОЗМ МР 49-1 Счетчики воды, предназначенные для измерения холодной питьевой
воды и горячей воды
Техническая документация фирмы-изготовителя
Изготовитель
Sensus GmbH Hannover, Германия
Адрес: Германия, Meineckestrasse 10, D-30880 Laatzen
VAT reg. no.: 01/DE 115507611
Телефон (факс): 0049 5102 74 3131 / 0049 5102 74 3110
Web-cайт:
Е-mail:
Испытательные центры
ГЦИ СИ Федеральное государственное унитарное предприятие «Всероссийский научно-
исследовательский институт метрологической службы» (ГЦИ СИ ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д.46
Телефон/факс: (495) 437-55-77 / 437-56-66
E-mal:
Web-cайт:
Аттестат аккредитации ГЦИ СИ ФГУП «ВНИИМС» по проведению испытаний средств
измерений в целях утверждения типа № 30004-08 от 27.06.2008 г.
Лист № 6
Всего листов 6
В части вносимых изменений
Всероссийскийнаучно-исследовательскийинститутрасходометрии–филиал
Федеральногогосударственногоунитарного предприятия «Всероссийский научно-
исследовательский институт метрологии им. Д.И. Менделеева»
(ВНИИР – филиал ФГУП «ВНИИМ им. Д.И. Менделеева»)
Адрес: 420088, Республика Татарстан, г. Казань, ул. 2-я Азинская, д. 7 «а»
Телефон (факс): (843) 272-70-62, (843) 272-00-32
Web-cайт:
Е-mail:
Аттестат аккредитации ВНИИР – филиала ФГУП «ВНИИМ им. Д.И. Менделеева» по
проведению испытаний средств измерений в целях утверждения типа № RA.RU.310592
от 24.02.2015 г.
(Редакция приказа Росстандарта № 510 от 13.03.2020 г.)
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииА.В. Кулешов
М.п.« ___ » _______________ 2020 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 18352-04 | Счетчики электронные энергоресурсов | ЭСО-3.123, ЭСО-3.120, ЭСТ-3.123, ЭСТ-3.120 | ФГУП "Курский завод "Маяк", г.Курск | 8 лет | Перейти |
| 61690-15 | Счетчики газа | СГБМ-01 | ООО "МЭРА", г.Бронницы | 10 лет | Перейти |
| 54572-13 | Система измерительная автоматизированная диспетчерского контроля и управления АСДКУ ИГТУ РСВ расхода и уровня воды | Нет данных | Рублевская станция водоподготовки ОАО "Мосводоканал", г.Москва | 3 года | Перейти |
| 15697-09 | Счетчики электрической энергии трехфазные электронные многофункциональные | Хитон | ООО "Фирма "Альбион", г.Челябинск | 8 лет | Перейти |
| 48242-11 | Счетчики холодной и горячей воды крыльчатые многоструйные | M | Фирма "ZENNER International GmbH & Co. KG", Германия | 4 года - для гор.воды; 6 лет - хол. | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
